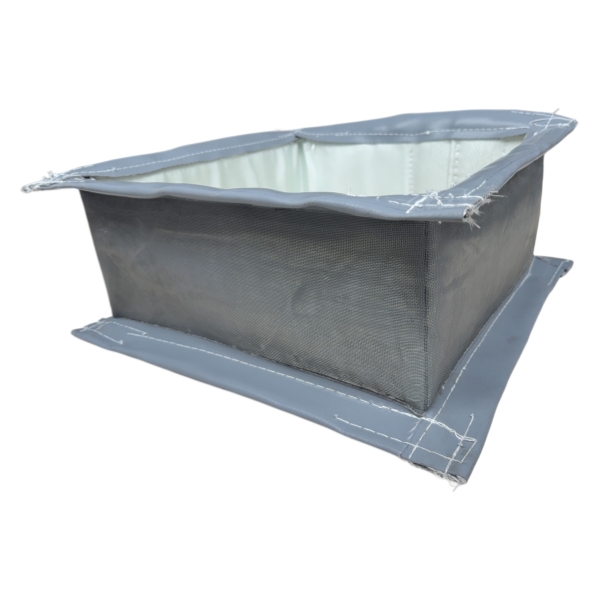

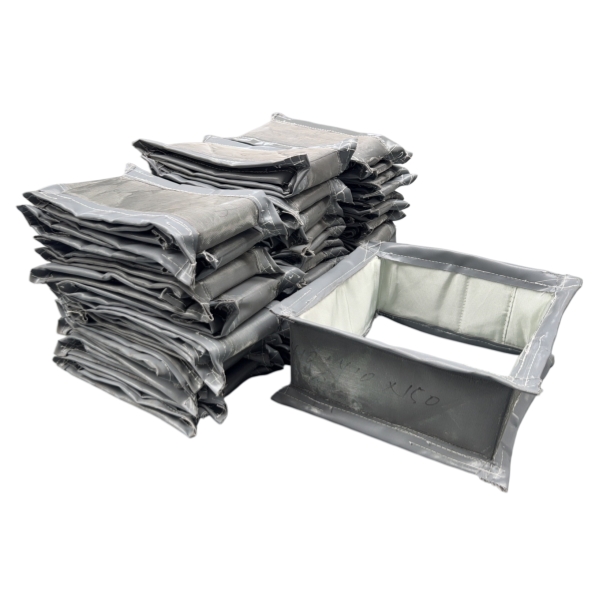

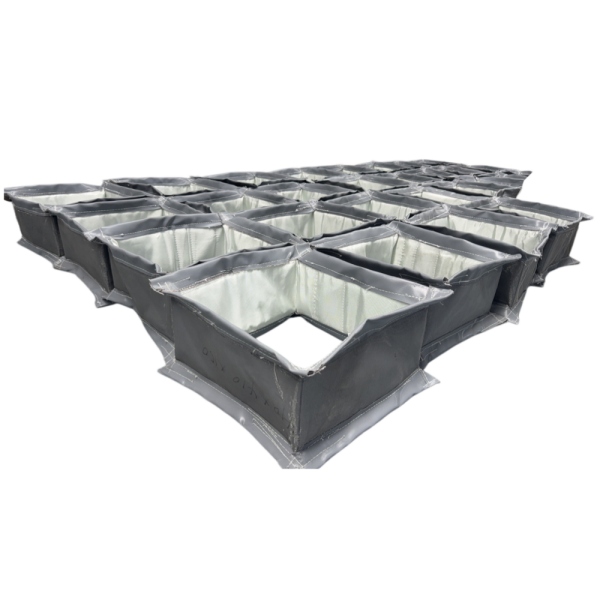

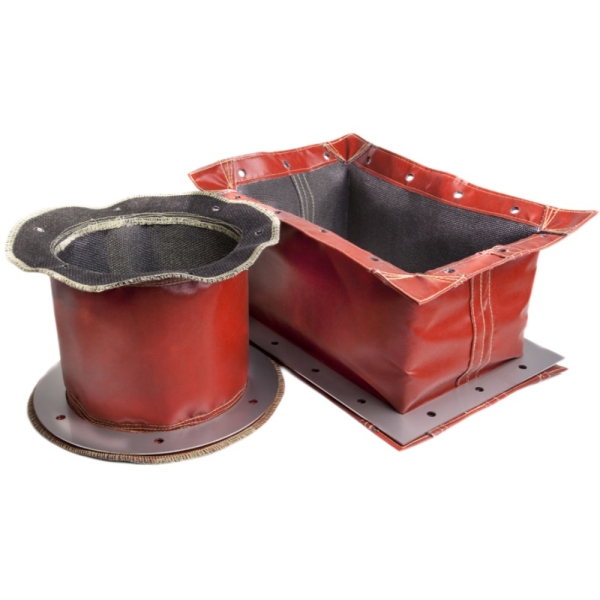

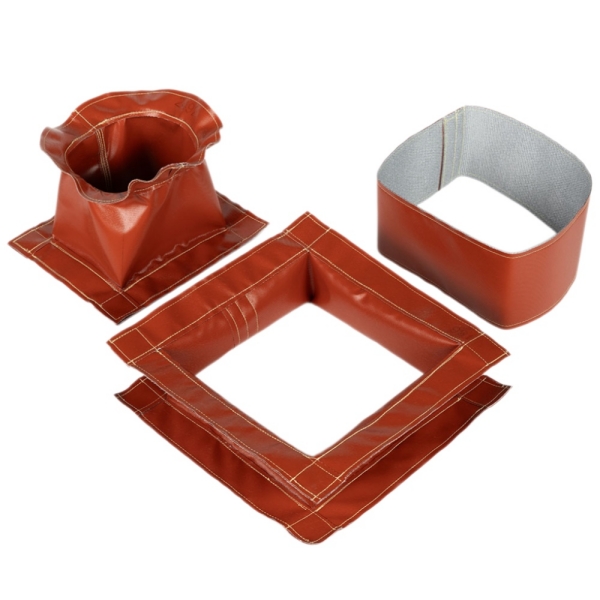

прямоугольный тканевый компенсатор обеспечивает гибкое соединение между большими квадратными или прямоугольными секциями промышленных воздуховодов. Он позволяет системе воздуховодов компенсировать тепловое расширение, боковое смещение, вибрацию и структурные перемещения, не передавая чрезмерные нагрузки на прилегающее оборудование и опоры.
Прямоугольные конструкции особенно распространены в воздуховодах электростанций, котельных системах, на цементных заводах, сталелитейных предприятиях, в печах, оборудовании для очистки воздуха и других установках, где газовый тракт слишком велик или геометрически не подходит для обычного круглого соединения.
В отличие от простого гибкого тканевого пояса, промышленный прямоугольный компенсатор должен быть спроектирован с учетом четырех прямых сторон, четырех углов, направления давления, перемещения, рабочей температуры и внутреннего потока газа. Конструкция углов и устойчивость длинных сторон могут стать не менее важными, чем выбор самого гибкого материала.
BSTFLEX производит на заказ неметаллические тканевые компенсаторы для прямоугольных, квадратных, круглых и специальных промышленных систем воздуховодов.
Прямоугольный тканевый компенсатор — ключевые инженерные параметры
Ширина × Высота | Монтажная длина | Температура | Давление | Технологический газ | Осевое перемещение | Боковое перемещение | Конструкция угла | Скорость газа | Запыленность | Конфигурация футеровки
Крупные промышленные системы транспортировки газа часто изготавливаются в виде прямоугольных или квадратных воздуховодов, поскольку такая геометрия может быть эффективно интегрирована с большими проемами оборудования и конструктивными схемами.
Типичные примеры включают соединения вокруг:
При нагреве и охлаждении этих воздуховодов их размеры меняются. Жесткое соединение между секциями может передавать тепловое расширение на стенки воздуховодов, фланцы, опоры и оборудование.
прямоугольный компенсатор воздуховода создает контролируемую гибкую зону, в которой это перемещение может быть компенсировано.
Основной принцип работы схож, но прямоугольная геометрия создает дополнительные конструктивные сложности.
Круглый компенсатор распределяет геометрию непрерывно по всей окружности. Прямоугольный компенсатор содержит:
Когда компенсатор сжимается, растягивается или перемещается в боковом направлении, эти области не обязательно деформируются одинаково.
По этой причине инженеры должны рассматривать весь периметр, а не оценивать только прямые участки ленты.
Углы являются одними из самых важных деталей прямоугольного тканевого компенсатора.
Если гибкий материал принудительно помещается в угловую геометрию, которая концентрирует изгибающее или растягивающее напряжение, повторяющиеся тепловые циклы могут привести к локальному износу, даже если прямые участки остаются в хорошем состоянии.
Хорошая конструкция угла должна позволять перемещению плавно переходить между соседними сторонами, избегая при этом ненужной концентрации ткани.
В зависимости от конструкции компенсатора, угловая геометрия может быть спроектирована с использованием:
Выбор подходящего метода зависит от размеров, конструкции ленты, перемещений и условий эксплуатации.
По мере увеличения размеров прямоугольных воздуховодов длинные стороны становятся более подверженными деформации, вызванной давлением и структурными перемещениями.
При избыточном давлении большие гибкие участки могут стремиться выгнуться наружу.
При отрицательном давлении они могут втягиваться внутрь воздуховода.
Этот эффект становится более выраженным по мере увеличения размеров.
Поэтому для очень больших компенсаторов проектировщикам может потребоваться учесть:
При выборе прямоугольного компенсатора особенно важны три размера.
| Размер | Что он представляет | Почему это важно |
|---|---|---|
| Ширина | Горизонтальный размер воздуховода | Определяет одну пару прямых сторон |
| Высота | Вертикальный размер воздуховода | Определяет вторую пару прямых сторон |
| Монтажная длина (Face-to-Face) | Расстояние между плоскостями крепления | Влияет на доступный гибкий пролет и перемещения |
Для проектов по замене эти размеры должны быть сняты с фактически установленной системы, а не оценены по фотографиям.
Тканевая лента нуждается в достаточной свободной геометрии для компенсации заданных перемещений.
Если доступная монтажная длина очень мала, а боковое перемещение велико, гибкий материал может испытывать сильное натяжение.
С другой стороны, простое добавление избыточного количества ткани может привести к неконтролируемому складыванию и контакту с внутренними компонентами.
Поэтому компенсатор должен быть спроектирован с учетом как доступного монтажного пространства, так и требуемого смещения.
Осевое перемещение происходит вдоль основного направления воздуховода.
Оно включает в себя:
Оба значения должны быть указаны отдельно.
Например:
Осевое сжатие: 35 мм
Осевое растяжение: 10 мм
Это дает гораздо более полезную инженерную информацию, чем указание только «общего перемещения 45 мм».
Крупные промышленные воздуховоды часто испытывают перемещения, перпендикулярные осевой линии воздуховода.
Это может быть вызвано:
Одним из главных преимуществ тканевого компенсатора воздуховодаявляется его способность поглощать значительные боковые смещения при относительно компактной монтажной длине.
Тем не менее, требуемое направление перемещения все равно должно быть четко определено, поскольку горизонтальные и вертикальные боковые перемещения могут предъявлять различные требования к крупному прямоугольному узлу.
Угловое перемещение возникает, когда одна соединительная грань поворачивается относительно другой.
В прямоугольном соединении это приводит к тому, что разные части периметра перемещаются на разную величину.
Одна сторона может сжиматься, в то время как противоположная сторона растягивается.
Если ожидается угловое перемещение, оно должно быть включено в исходный проект, а не рассматриваться как монтажный допуск.
Многие промышленные воздуховоды испытывают осевые, боковые и угловые перемещения одновременно.
Например, выход горячей печи может расширяться в осевом направлении, в то время как тепловое расширение конструкции смещает последующий участок воздуховода в сторону.
Прямоугольный тканевый компенсатор может компенсировать такое комбинированное смещение, но геометрия ленты должна быть спроектирована с учетом общего диапазона перемещений.
Более качественные данные для запроса коммерческого предложения (RFQ):
Осевое сжатие: 30 мм
Осевое растяжение: 10 мм
Горизонтальное боковое перемещение: ±25 мм
Вертикальное боковое перемещение: ±15 мм
Угловое перемещение: 1,5°
В ленточной конструкции используется гибкий тканевый элемент, закрепленный по периметру существующих или изготовленных металлических рам.
Эта конструкция широко используется, поскольку гибкую ленту часто можно обслуживать отдельно от окружающих стальных элементов.
Возможные преимущества включают:
Для ремонтных проектов сменный пояс иногда можно изготовить без замены всей стальной конструкции, при условии, что существующие металлические элементы остаются в пригодном состоянии.
Некоторым проектам требуется нечто большее, чем просто гибкий пояс.
BSTFLEX может оценить комплектные узлы, включающие:
Комплектный узел может быть полезен при изготовлении новой системы или в случае износа существующей стальной конструкции.
Внутренняя гильза может быть особенно важна в больших прямоугольных воздуховодах, по которым транспортируется газ с высокой скоростью или содержащий твердые частицы.
Гильза создает защитный барьер между основным потоком газа и гибким тканевым элементом.
Ее функции могут включать:
Гильза при этом должна позволять секциям воздуховода перемещаться относительно друг друга.
Гильза не может быть спроектирована независимо от перемещения компенсатора.
Если предусмотрен недостаточный зазор, перемещающиеся секции воздуховода могут привести к взаимному столкновению компонентов гильзы.
Возможные последствия включают:
По этой причине нахлест и зазор гильзы следует оценивать с учетом максимального осевого и бокового смещения.
Прямоугольные компенсаторы, используемые на цементных заводах, электростанциях и других пыльных производствах, могут накапливать твердые частицы в полости за гильзой.
Скопившаяся пыль может со временем занять пространство, необходимое для перемещения.
Это может привести к:
Поэтому в соответствующих случаях между футеровкой и гибкой лентой может быть установлен барьер для предотвращения скопления отложений.
Многие крупные газоходы работают при давлении ниже атмосферного.
Отрицательное давление стремится втянуть гибкую ленту внутрь.
На крупном прямоугольном соединении это может привести к значительной деформации вдоль длинных сторон.
При проектировании следует учитывать:
Указания только слова «вакуум» недостаточно. Фактическое расчетное давление должно быть включено в запрос коммерческого предложения (RFQ).
Положительное внутреннее давление выталкивает гибкую ленту наружу.
Это может увеличить нагрузку на:
Большие размеры газохода могут усиливать силы, связанные с давлением, поэтому всегда следует указывать фактическое рабочее и расчетное давление.
Прямоугольная геометрия сама по себе не определяет выбор материала.
Гибкий элемент следует выбирать исходя из требований к температуре, составу газа, давлению и условиям окружающей среды.
Возможные системы материалов включают:
| Материал | Возможная функция |
|---|---|
| Стеклоткань | Армирование и термостойкая текстильная опора |
| Стеклоткань с силиконовым покрытием | Гибкий внешний или уплотнительный слой |
| Ткань с покрытием из PTFE | Химически стойкий газовый барьер |
| Кремнеземная ткань | Высокотемпературная защита горячей стороны |
| Теплоизоляция | Снижение температуры по всей гибкой сборке |
| Металлическая сетка или футеровка | Защита от износа и потока |
Подробное сравнение материалов см. в нашем руководстве «Материалы для тканевых компенсаторов: ПТФЭ, силикон, стекловолокно и кремнезем».
Крупные газоходы котлов, печей и дымовых газов могут работать при температурах, превышающих допустимые пределы прямого воздействия некоторых гибких уплотнительных материалов.
Вместо того чтобы требовать устойчивости каждого слоя к полной температуре процесса, в компенсаторе может использоваться многослойная теплоизоляционная конструкция.
Типичная функциональная последовательность может включать:
Горячий газ
↓
Направляющий экран
↓
Защита горячей стороны
↓
Изоляционный слой
↓
Армирование
↓
Гибкое газовое уплотнение
Фактическая конструкция всегда должна определяться исходя из рабочей температуры, пиковой температуры, скорости газа и химических условий.
Энергетическое оборудование включает множество крупных прямоугольных газоходов.
Возможные места установки включают:
Эти системы могут сочетать в себе воздействие высокой температуры, тепловых перемещений, вибрации, разрежения и летучей золы.
В результате конструкция гильзы и защита от частиц могут быть столь же важны, как и материал тканевого пояса.
Газоходы цементных производств создают особенно жесткие условия износа и накопления отложений.
Области применения могут включать:
Цементная пыль может попадать в полость компенсатора и препятствовать его перемещению при недостаточной внутренней защитной конструкции.
Для этих применений предоставьте данные о состоянии частиц и скорости газа вместе с данными о температуре и перемещении.
На сталелитейных заводах и промышленных печных установках прямоугольные соединения воздуховодов могут подвергаться воздействию высокой температуры газа и лучистого тепла.
Типичные приоритеты проектирования включают:
Ткани с высоким содержанием диоксида кремния и подходящие изоляционные материалы могут быть оценены там, где требуется дополнительная тепловая защита.
Крупные промышленные вентиляторы часто подключаются непосредственно к прямоугольным воздуховодам.
В этих местах компенсатор может в первую очередь требоваться для управления:
Таким образом, конструкция материала может сильно отличаться от соединения, расположенного непосредственно на выходе высокотемпературной печи.
| Фактор проектирования | Прямоугольный тканевый компенсатор | Прямоугольный металлический сильфон |
|---|---|---|
| Основной гибкий элемент | Техническая ткань или композитная лента | Формованный металл |
| Типичное применение | Крупные газовые воздуховоды низкого давления | Спроектированные металлические системы воздуховодов |
| Большие размеры | Весьма практично | Возможно, но механически более сложно |
| Боковое перемещение | Высокая гибкость | Зависит от конфигурации сильфона |
| Упругие силы | Как правило, низкие | Более высокие и зависят от конструкции |
| Материальная система | Может сочетать тепловые и химические слои | На основе металлического сплава |
| Замена гибкого элемента | Лента может быть заменяемой отдельно | Узел сильфона обычно подлежит замене или ремонту |
Единого универсального максимального размера не существует.
Тканевые компенсаторы особенно подходят для воздуховодов больших размеров, поскольку гибкий элемент можно изготовить по требуемому периметру, вместо того чтобы использовать большой формованный круглый сильфон.
Практические ограничения по размеру зависят от:
Очень крупные узлы могут быть спроектированы в виде транспортабельных секций, если этого требуют условия на объекте.
Крупногабаритные прямоугольные узлы бывает сложно транспортировать как единое целое.
В зависимости от размеров и требований проекта, металлическая рама может потребовать:
Также могут потребоваться временные транспортировочные крепления для предотвращения деформации рамы перед установкой.
Способ транспортировки следует учитывать на этапе проектирования, а не после завершения производства.
Для проектов по замене требуется больше информации, чем просто ширина и высота.
Перед изготовлением замены соберите следующие данные:
Если существующий компенсатор вышел из строя преждевременно, также сфотографируйте поврежденные участки и опишите характер неисправности.
Старые промышленные воздуховоды не всегда идеально квадратные.
Длительное циклическое термическое воздействие, допуски при изготовлении и перемещение конструкций могут вызывать разницу в размерах противоположных сторон.
При проектах по замене измерьте:
Это поможет выявить перекос, который не был бы виден при единичном измерении номинальной ширины и высоты.
Тканевый компенсатор может компенсировать предусмотренные расхождения осей, но не следует ожидать, что он автоматически поглотит неограниченные погрешности изготовления.
Большое постоянное смещение снижает компенсирующую способность, доступную для нормальной тепловой работы.
Поэтому обо всех известных несоосностях в холодном состоянии следует сообщать до изготовления сменного компенсатора.
При осмотре особое внимание следует обратить на:
Типичные признаки повреждений включают:
Для точного инженерного анализа запрос коммерческого предложения (RFQ) должен содержать следующую информацию:
| Ширина воздуховода | Фактическая ширина в мм или дюймах |
| Высота воздуховода | Фактическая высота в мм или дюймах |
| Строительная длина | Расстояние между плоскостями крепления в установленном состоянии |
| Рабочая температура | Температура непрерывного технологического процесса |
| Максимальная температура | Пиковое значение и продолжительность воздействия |
| Давление | Положительное или отрицательное рабочее и расчетное давление |
| Рабочая среда | Горячий воздух, выхлопные газы, дымовые газы или другие технологические газы |
| Осевое сжатие | Требуемое перемещение по направлению к соединению |
| Осевое растяжение | Требуемое перемещение от соединения |
| Горизонтальное боковое смещение | Требуемое боковое перемещение |
| Вертикальное боковое смещение | Требуемое вертикальное перемещение |
| Угловое перемещение | Требуемый угол поворота, если применимо |
| Скорость газа | Скорость потока через воздуховод |
| Частицы | Пыль, летучая зола или абразивные твердые частицы |
| Вкладыш | Существующие или требуемые детали внутреннего вкладыша |
| Крепление | Ленточное, болтовое фланцевое или приварное соединение |
Для изготовления прямоугольного компенсатора по индивидуальному заказу полезный чертеж должен содержать:
Для сложных узлов предпочтительны чертежи в формате CAD, но четкий PDF-файл с размерами или инженерный эскиз также могут предоставить достаточно информации для первоначальной оценки.
BSTFLEX производит изготовленные на заказ прямоугольные тканевые компенсаторы для промышленных систем воздуховодов, транспортирующих горячий воздух, выхлопные газы, дымовые газы и другие технологические газы.
Конструкции могут быть разработаны с учетом индивидуальных размеров воздуховодов заказчика, рабочей температуры, избыточного или отрицательного давления, перемещений, химического состава газа, скорости потока и наличия твердых частиц.
Доступные варианты исполнения могут сочетать стекловолокно, ткань с силиконовым покрытием, материалы на основе PTFE, кремнеземную ткань, изоляционные слои и внутренние защитные системы в соответствии с требованиями конкретного применения.
Для получения полной информации о продукте посетите страницу BSTFLEX Non Metallic Fabric Expansion Joint.
Отправьте нам ширину × высоту, монтажную длину, нормальную и максимальную температуру, давление, технологический газ, осевое перемещение, горизонтальное и вертикальное боковое перемещение, скорость газа, условия содержания твердых частиц и имеющиеся чертежи.
Запросить коммерческое предложение на прямоугольный тканевый компенсатор
