Однонаправленный рукав из стекловолокна

Осевое стекловолоконное армирование в трубчатой форме для композитных деталей с прямым, коническим или изменяющимся поперечным сечением.

Обзор продукта

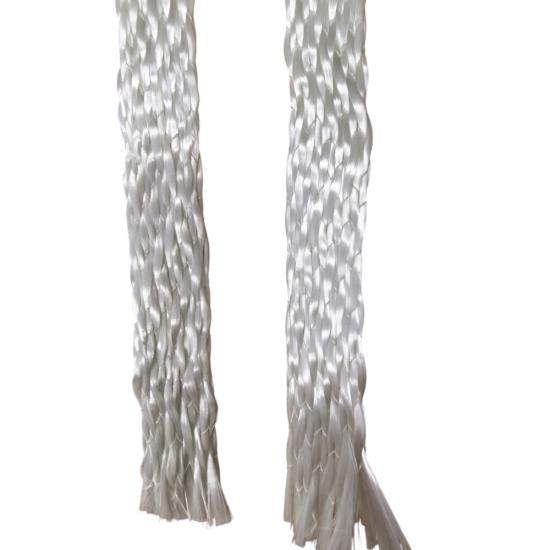

BSTFLEX Однонаправленный стекловолоконный рукав — это сухой трубчатый армирующий материал, основные нити которого проходят вдоль длины рукава. Тонкие поддерживающие нити удерживают продольные волокна в гибкой трубке, позволяя производителям размещать армирование вокруг оправки или существующей детали без необходимости разрезания и соединения плоского листа. Рукав предназначен для производства композитов методом пропитки смолой, где армирование в продольном направлении является частью конструкции ламината. Диаметр, вес волокна, конструкция поддерживающих нитей и длина поставки могут быть определены для конкретного проекта.

Ориентация и конструкция волокон

В обычном двухосном плетеном рукаве основные нити пересекаются под углом. В данной однонаправленной конструкции основные нити стекловолокна следуют вдоль оси детали. Более тонкие поддерживающие нити стабилизируют трубчатую преформу во время обработки и укладки. Такое расположение полезно, когда конструкция ламината требует значительной доли волокон в направлении 0 градусов.

Установочный диаметр, покрытие и выравнивание волокон зависят от заданной конструкции и формы детали. Для конического или изогнутого компонента пробная примерка — лучший способ подтвердить покрытие и необходимую длину отреза перед началом производства.

Типичные области применения

• Продольное армирование композитных труб, стержней и полых профилей
• Композитная укладка поверх конических валов и фасонных оправок
• Локальное осевое армирование в спортивных товарах, промышленных компонентах и нестандартных сборках
• Прототипирование и OEM-производство, где трубчатая стекловолоконная преформа упрощает размещение волокон

Прочность и условия эксплуатации готовой детали зависят от всего ламината, системы смол, процесса отверждения и проверочных испытаний.

Выбор подходящего рукава

Начните с диаметра детали в ее самой узкой и самой широкой точках, ее общей длины и направления нагрузок. Укажите требуемый тип стекловолокна или нити, если это регламентировано вашей конструкцией. Также укажите целевой вес волокна или поверхностную плотность, допустимое содержание поддерживающих нитей, а также предполагаемую смолу и производственный процесс.

Замасливатель стекловолокна должен соответствовать выбранной смоле. Подтвердите пропитку, драпируемость, уплотнение и свойства отвержденного ламината с помощью репрезентативного образца. Если конструкция требует сбалансированного расположения волокон по окружности вместо преимущественно осевого армирования, сравните наш двухосный плетеный стекловолоконный рукав. Для другого армирующего волокна см. наши плетеные рукава из углеродного волокна.

Индивидуальные поставки для производства композитов

BSTFLEX может изучить чертеж, образец или требования к укладке волокна, чтобы предложить подходящую конструкцию рукава. Обсудите номинальный диаметр, допуск по диаметру, стекловолоконную нить, расположение поддерживающих нитей, вес волокна, длину рулона или отреза, упаковку и прогнозируемый объем при запросе OEM-предложения. Производственные спецификации и данные испытаний должны быть согласованы для выбранной конструкции до того, как они будут добавлены в технический паспорт проекта.

Часто задаваемые вопросы

Это то же самое, что обычный плетеный стекловолоконный рукав?

Нет. Определяющей особенностью здесь является продольная ориентация основных армирующих стекловолокон. Стандартная двухосная оплетка имеет основные волокна, пересекающиеся под углами плетения. Требуемая ориентация зависит от нагрузок в готовой детали.

Поставляется ли рукав в виде готовой композитной трубы?

Нет. Это сухая волокнистая преформа для включения в композитную укладку. Выбор смолы, пропитка и отверждение определяются производственным процессом заказчика.

Какая информация необходима для запроса цены?

Отправьте чертеж детали или размеры оправки, минимальный и максимальный диаметры, длину, спецификацию стекловолокна (если требуется), целевой вес волокна, систему смол, пробное количество и ожидаемое годовое потребление.

Запросить образец или OEM-предложение

Сообщите BSTFLEX, к чему должен подходить рукав и как будет изготавливаться готовый композит. Мы можем использовать эту информацию для обсуждения конструкции и предоставления образца для ваших испытаний по укладке.
