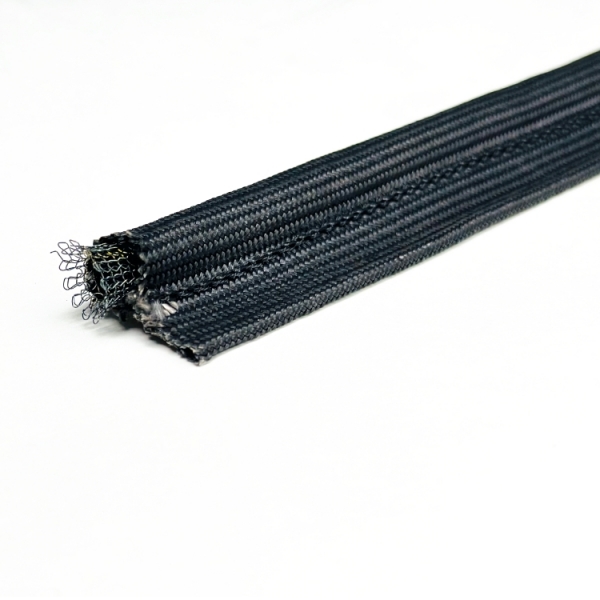

А уплотнительная лента типа «головастик» с двумя уплотняющими элементами имеет два сжимаемых уплотняющих элемента (баллона), соединенных плоской текстильной перемычкой. Два баллона обеспечивают отдельные точки контакта в рамках одного профиля, в то время как соединительная секция определяет расстояние между ними и может служить местом крепления, если это позволяет конструкция оборудования.
Такую конструкцию стоит рассмотреть, когда для промышленной двери или панели требуются две четко определенные линии уплотнения. Это не просто более толстая версия стандартного уплотнения типа «головастик», и добавление второго баллона не всегда автоматически улучшает каждое соединение. Оба баллона требуют подходящих контактных поверхностей, правильной монтажной высоты и достаточного усилия прижима.
Для проектов OEM и замены начните с поперечного сечения соединения. Как только определены точки контакта, можно подбирать ткань покрытия, внутренние сердечники и детали крепления с учетом особенностей конкретной установки.
Двойной баллон, одинарный баллон и двойной хвост: чтение поперечного сечения
Термин «двойной баллон» описывает количество уплотняющих элементов, а не количество слоев ткани или монтажных хвостов. Это различие должно быть видно на чертеже до того, как будут обсуждаться размеры или материалы.
| Профиль | Поперечное сечение | Что должно быть указано на чертеже |
|---|---|---|
| Уплотнительная прокладка типа «головастик» с одним баллоном | Один уплотняющий баллон с удлиненным монтажным хвостом. | Положение контакта баллона и зона фиксации хвоста. |
| Уплотнительная прокладка типа «головастик» с двумя баллонами | Два уплотняющих баллона, соединенных плоской перемычкой. | Обе точки контакта, расстояние между баллонами и предполагаемая схема фиксации. |
| Уплотнительная прокладка типа «головастик» с двойным хвостом | Один уплотняющий баллон с монтажными хвостами, выступающими с обеих сторон. | Способ фиксации двух хвостов вокруг одного уплотняющего баллона. |
Профиль с двойным хвостом не обеспечивает наличие второго баллона. Аналогично, два слоя ткани вокруг одного сердечника по-прежнему образуют прокладку с одним баллоном. Указывайте форму с помощью эскиза поперечного сечения, а не полагайтесь только на название продукта.
Когда имеет смысл использовать профиль с двумя баллонами?
Самая очевидная отправная точка — это существующий чертеж оборудования, в котором уже указаны два баллона. При замене следует сохранить требуемые места контакта и геометрию крепления, если только инженерная экспертиза не подтвердит необходимость изменений.
Для новой конструкции уплотнение типа «головастик» с двумя баллонами можно рассматривать, когда рама обеспечивает две опорные линии уплотнения, а проектировщик хочет, чтобы их относительное положение было задано одним соединенным профилем. Соединительная перемычка устанавливает взаимосвязь между баллонами, но система фиксации все равно должна предотвращать смещение сборки.
Проверьте доступную ширину, а также закрытый зазор. Второй баллон, расположенный за пределами сопрягаемой поверхности, не сможет обеспечить желаемый контакт. Аналогично, баллон, опирающийся на неподдерживаемый край, может деформироваться иначе, чем тот, который прилегает к сплошной поверхности.
Второй баллон не является заменой исправлению деформированной рамы, неподходящей защелки или поврежденной уплотнительной поверхности. Устраните эти условия перед выбором более крупной или сложной прокладки.
Чертеж требует больше, чем просто два диаметра баллонов
Спецификация для двойного баллона должна показывать несжатый профиль и его соотношение с закрытым соединением. Следующие размеры обеспечивают практическую отправную точку.
| Детали чертежа | Что указать | Почему это важно |
|---|---|---|
| Размеры баллонов | Свободная высота и ширина каждого баллона или диаметр, если сечение круглое. | Определяет каждую сжимаемую секцию, не предполагая, что два баллона идентичны. |
| Расстояние между баллонами | Расстояние между центрами с четко обозначенными точками измерения. | Определяет расположение двух контактных линий на оборудовании. |
| Соединительная перемычка | Чистая ширина между баллонами, толщина и любые детали крепления. | Определяет соединительную секцию и ее посадку под крепежной фурнитурой. |
| Установочные зазоры | Закрытый зазор в каждой позиции уплотнительного элемента, включая отклонения по периметру. | Показывает, насколько сильно должен деформироваться каждый уплотнительный элемент в процессе эксплуатации. |
| Общий габарит | Общая ширина профиля и зазор вокруг соседних компонентов. | Проверяет, что уплотнение в сборе устанавливается без помех. |
| Готовая геометрия | Длина, углы, радиусы изгиба, стыки и контрольный путь, используемый для измерения. | Определяет установленный периметр, а не только прямой образец. |
Расстояние между центрами не совпадает с шириной свободного пространства. Отметьте оба параметра, если монтажное пространство ограничено. Для изношенного сменного образца также измерьте оборудование: остаточная деформация может скрыть исходную высоту уплотнительного элемента.
Проверьте сжатие в обеих точках контакта
Даже если дверь выглядит ровной, зазоры в двух точках расположения уплотнительных элементов могут различаться. Один элемент может коснуться рамы раньше другого. Если первый элемент сильно сжимается до того, как второй входит в контакт, одна лишь замена материала может не решить проблему.
Оцените два положения отдельно, затем оцените сборку в целом. Запишите свободную высоту уплотнительных элементов, высоту в установленном состоянии и доступное усилие закрытия. Если уплотнительные элементы имеют разные размеры или сердечники, укажите эти различия явно.
Дверь должна обеспечивать усилие, необходимое для сжатия всех задействованных уплотнительных секций. Не предполагайте, что двухбаллонный профиль закроется так же легко, как предыдущее однобаллонное уплотнение, или что требуемое для него усилие будет ровно в два раза выше. Результат зависит от полного профиля и геометрии установки.
Для новой конструкции пробная сборка полезнее, чем оценка сжатия путем сдавливания короткого свободного образца. Используйте предусмотренную систему крепления и проверьте контакт как в углах, так и вдоль прямых участков.
Варианты материалов и сердечников для индивидуальной разработки

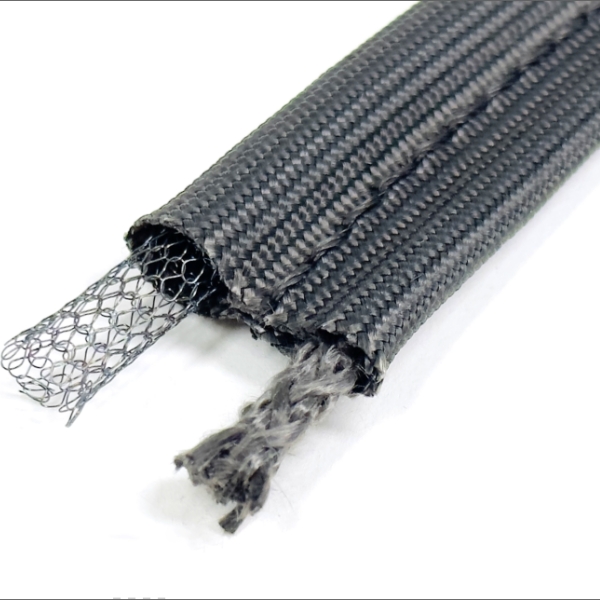

Двухбаллонная форма не предписывает использование одного конкретного материала. стекловолоконное двухбаллонное уплотнение типа «головастик»использует покрытие из стекловолоконной ткани, но внутреннюю конструкцию все равно необходимо определить. Волокнистые сердечники, армированные сетчатые сердечники и полые металлические сердечники предлагают разные отправные точки для проектирования.
Следующие продукты BSTFLEX предоставляют существующие справочные данные по материалам и сердечникам. Они не представлены как стандартные двухбаллонные версии; готовый двухбаллонный профиль должен быть указан отдельно.

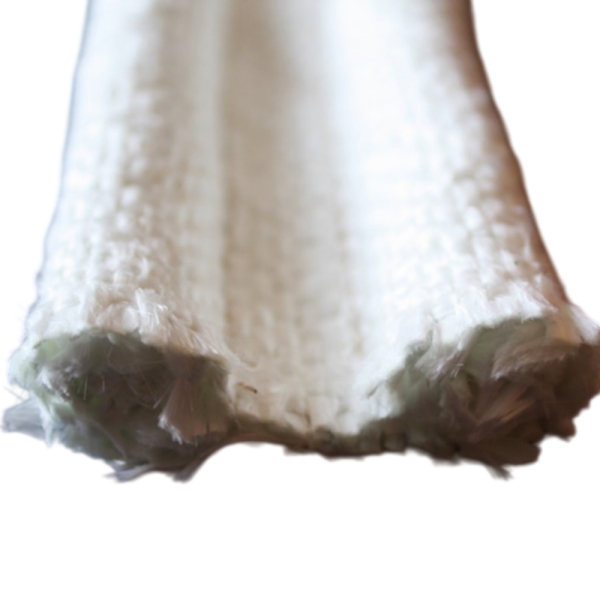

| Справочник существующих конструкций | Материал Комбинация | Вопрос для двухбаллонной конструкции |
|---|---|---|
| Стекловолоконное покрытие со стекловолоконным сердечником | Внешняя часть из тканого стекловолокна с внутренним волокнистым уплотнительным элементом. | Обеспечивает ли выбранный сердечник требуемое сжатие и восстановление в обеих точках контакта? |
| Стекловолоконное покрытие с сердечником из нержавеющей стали | Внешняя часть из стекловолокна с внутренней металлической опорой. | Какая конструкция сердечника и сплав соответствуют требуемой нагрузке, перемещению и условиям окружающей среды? |
| Стекловолоконное покрытие с полым сердечником из нержавеющей стали | Внешняя часть из стекловолокна поверх металлической конструкции с открытым центром. | Совместим ли доступный ход сжатия с закрытыми зазорами и системой крепления? |
| Покрытие из кремнеземной ткани с сердечником из инконеля | Кремнеземный текстиль в сочетании с внутренним металлическим армированием. | Подходят ли выбранное покрытие, сплав и сборка для фактического теплового воздействия? |
| Покрытие из керамической ткани с керамическим сердечником | Покрытие из керамического текстиля с внутренним керамическим сердечником. | Как ведет себя предложенная конструкция после требуемых циклов сжатия и термических циклов? |
Плотность сердечника, конструкция проволоки и натяжение покрытия могут изменить реакцию на сжатие. Только по названиям материалов невозможно определить, какая готовая прокладка мягче или долговечнее. Сравнивайте предлагаемые сборки с одинаковыми требованиями к оборудованию.
Для всей прокладки также необходимо указать температуру. Покрытие, сердечник, прошивка и любой материал покрытия или крепления требуют проверки. Два уплотнительных элемента (bulb) не удваивают температурный рейтинг, а более термостойкий сердечник не устраняет ограничения внешнего покрытия.
Промышленное применение: подбор профиля к соединению
Двери промышленных печей
Для печей периодического действия, печей отверждения или сушки рассмотрите профиль с двумя уплотнительными элементами, если конструкция двери предусматривает две подходящие контактные дорожки. Перед выбором размеров уплотнительных элементов проверьте грузоподъемность защелки, движение со стороны петель и пространство для крепления. Цель состоит в контролируемом контакте на обеих дорожках, а не просто в увеличении количества материала прокладки вокруг проема.
Двери доступа к печам и нагреваемые панели
Для проемов доступа к печам определите температуру и воздействие в месте уплотнения, а не присваивайте температуру камеры каждому компоненту прокладки. Если на чертеже указаны два уплотнительных элемента, выбор покрытия и сердечника следует рассматривать вместе с геометрией рамы и частотой открывания.
Крышки доступа к воздуховодам и тепловые ограждения
Для съемных крышек определите доступное усилие зажима и проверьте, поддерживаются ли обе уплотнительные дорожки. Также определите перепад давления и допустимую утечку. Текстильная прокладка с двумя уплотнительными элементами не является автоматически газонепроницаемой, прокладкой для сосудов под давлением или независимо контролируемой системой двойного уплотнения.
Углы и крепление требуют отдельных деталей
Две параллельные траектории уплотнительных элементов имеют разную внутреннюю и внешнюю длину вокруг угла. Профиль, который подходит для прямого тестового участка, может сминаться, растягиваться или менять расстояние при формировании вокруг всей двери.
Укажите на чертеже радиусы углов и места соединения. Если предлагается сборная рама, определите, как уплотнительные элементы и соединительная перемычка проходят через каждый угол. Не оставляйте конструкцию угла на усмотрение монтажников.
Крепежные элементы должны фиксировать предназначенную для монтажа область, не раздавливая уплотнительный элемент и не препятствуя его движению. Проверьте наличие острых краев и скользящего контакта, которые могут повредить текстиль при частом открывании.
После пробной установки осмотрите обе контактные дорожки и соединительную перемычку. Видимое сплющивание уплотнительного элемента не доказывает, что весь периметр соответствует требуемым характеристикам герметичности.
Заказ нестандартной прокладки типа «головастик» с двумя уплотнительными элементами
BSTFLEX поддерживает разработку прокладок на основе чертежей и образцов через свою службу производства нестандартных прокладок типа «головастик». Для проекта с двумя уплотнительными элементами отправьте поперечное сечение и сопрягаемое соединение, чтобы профиль можно было проверить в установленном положении.
Для запроса цены: укажите размеры обоих уплотнительных элементов, расстояние между центрами, ширину и толщину перемычки, общую длину, детали углов, способ монтажа и количество. Добавьте информацию о постоянной температуре, пиковой температуре и ее продолжительности, воздействии процесса, закрытых зазорах и доступном усилии закрытия.
Для утверждения образца: согласуйте допуски размеров, проверки посадки, требования к сжатию и репрезентативные эксплуатационные испытания перед производством. Если исходные материалы неизвестны, укажите их как неизвестные, а не заменяйте предполагаемой спецификацией.
Вопросы о ленточной прокладке типа «головастик» с двумя уплотнительными элементами
Является ли прокладка типа «головастик» с двумя уплотнительными элементами тем же самым, что и прокладка с двумя «хвостами»?
Нет. Профиль с двумя уплотнительными элементами имеет два уплотнения. Профиль с двумя «хвостами» имеет один уплотнительный элемент с монтажными «хвостами» с обеих сторон. Различие должно быть показано на чертеже поперечного сечения.
Может ли прокладка с двумя уплотнительными элементами заменить прокладку с одним?
Только после проверки соединения. Дополнительный уплотнительный элемент требует поддерживаемой сопрягаемой поверхности, достаточного пространства и совместимого усилия закрытия. Это не является автоматически прямой заменой.
Означает ли «ленточная прокладка», что изделие самоклеящееся?
Нет. Название не подразумевает наличие клейкой основы. Укажите способ крепления отдельно. Любой клей, используемый для позиционирования, должен быть оценен с точки зрения его воздействия и предполагаемой роли.
Гарантирует ли второй уплотнительный элемент меньшую утечку?
Нет. Оба уплотнительных элемента должны обеспечить предполагаемый контакт, а покрытие, соединения, углы и крепление должны соответствовать применению. Проверяйте эффективность по согласованному испытанию оборудования, а не только по количеству уплотнительных элементов.
Обсудите ваш профиль с двумя уплотнительными элементами с BSTFLEX
Изучите ассортимент прокладок и уплотнений типа «головастик» BSTFLEX для выбора материалов, затем отправьте предлагаемую геометрию с двумя уплотнительными элементами на проверку.
Запросите расчет стоимости нестандартной прокладки типа «головастик» с двумя уплотнительными элементами.Отправьте чертеж поперечного сечения, замеры зазоров оборудования, условия эксплуатации и необходимое количество, чтобы начать проверку спецификации.
