Двуосная или однонаправленная углеродная волокнистая оболочка: какое направление волокон необходимо выбрать при укладке?
Две оболочки могут выглядеть одинаково до нанесения смолы, но вести себя совершенно по-разному после отверждения. Вопрос в том, где проходят основные углеродные волокна. В двухосной оплетке они пересекаются вокруг трубки в двух диагональных направлениях. В однонаправленной оболочке основные углеродные волокна проходят вдоль детали. Несколько тонких удерживающих нитей могут скреплять однонаправленную оболочку, но их не следует путать с несущими осевыми волокнами.
| Точка выбора | Двухосная углеродная втулка | Унидирективакарбоновая втулка |
|---|---|---|
| Основной путь углеродного волокна | Два пересекающихся диагональных направления вокруг трубки | В основном вдоль оси трубки. |
| Почему дизайнер может это указать | Диагональное армирование внутри трубчатого ламината | Продольное армирование в трубчатом ламинате |
| Вопрос о пригодности | Как изменяются диаметр установки, угол наклона и площадь покрытия одновременно? | Как удерживаются осевые нити в нужном положении при изменении диаметра? |
| Страница BSTFLEX | Втулки из армированного углеволокном волокна | Запросите отдельную спецификацию на рукав из однонаправленного углеродного волокна. |
Начнём с варианта нагрузки
Если в спецификации ламината предусмотрено диагональное армирование, то двухосная втулка может обеспечить это армирование по окружности без продольного шва, характерного для плоского реза. Если же в спецификации предусмотрено преимущественно армирование волокнами вдоль детали, то для изготовления двухосной втулки используется другой исходный материал. Ни одна из этих конструкций автоматически не обеспечивает армирование волокнами всех направлений, необходимых для готового вала или трубы. Конструкторы могут комбинировать слои, ориентации и материалы в соответствии со спецификацией детали.
Слова «сильнее» и «слабее» здесь не являются полезным сокращением. Жесткость, поведение при кручении и другие свойства относятся к определенному ламинату и испытательной установке. Смола, содержание волокон, геометрия, процесс и ориентация волокон — все это имеет значение. Сначала запросите архитектуру, а затем проверьте предложенную структуру на готовом изделии.
Проверьте, что происходит при снижении температуры.
Двухосная оплетка раскрывается при продольном сжатии. Изменение ее диаметра также изменяет ее длину и локальный угол наклона волокон. Для конической оправки следует проверить покрытие как на большом, так и на малом концах, а не предполагать, что угол, напечатанный для непокрытой втулки, остается постоянным по всей длине.

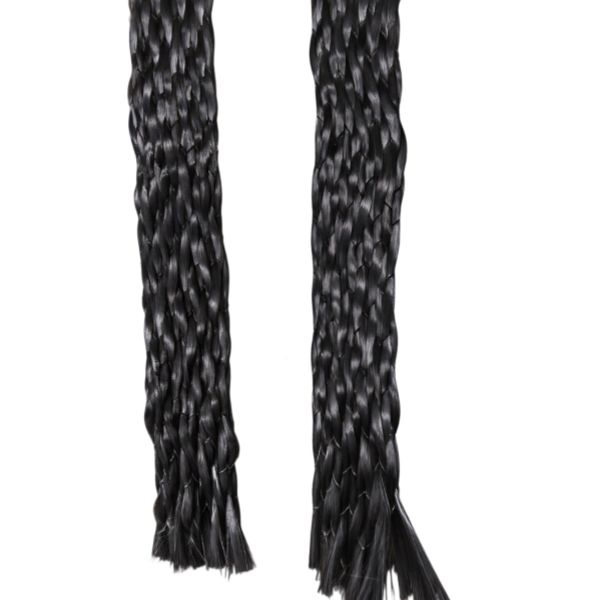

Однонаправленная втулка выполняет другую задачу: она удерживает основные волокна приблизительно выровненными вдоль оси, принимая при этом заданную форму. Конструкция и используемые для удержания нити различаются в зависимости от поставщика. Уточните, как конкретный продукт адаптируется к изменениям диаметра, как распределены осевые волокна и совместимы ли используемые для его обработки нити с запланированным технологическим процессом.
Вопросы для проверки чертежей
- Какие варианты нагрузок и ориентации волокон указаны в спецификации ламината?
- Каковы наименьший и наибольший наружные диаметры места установки втулки?
- Есть ли какие-либо изгибы, выступы или фитинги, которые должна преодолеть втулка во время установки?
- Какую смолу, метод пропитки и целевые размеры отвержденного материала следует использовать?
- Требуется ли несколько слоев или их комбинация — осевое и диагональное армирование?
BSTFLEXстраница двухосного продуктаВ списке представлены текущие модели из каталога. Для осевого армирования запросите подробную информацию о конкретном однонаправленном изделии и сравните обе конструкции на образце оправки, прежде чем утверждать схему укладки в производстве.
