Многослойные защитные кожухи для фланцев из сетки из нержавеющей стали

Многослойные защитные кожухи для фланцев из сетки из нержавеющей стали

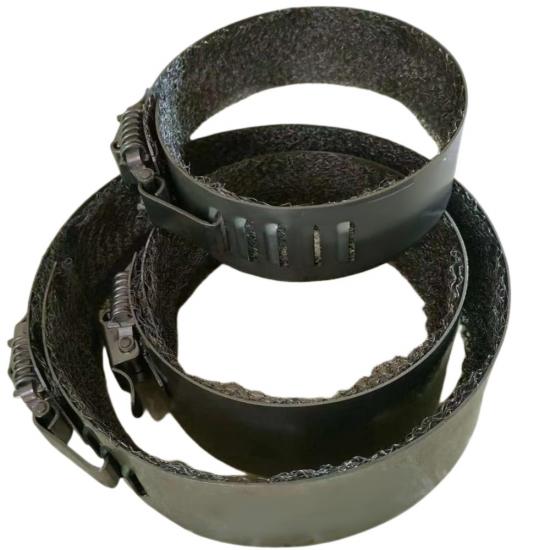

Многослойные защитные кожухи для фланцев BSTFLEX из сетки из нержавеющей стали сочетают в себе внешнюю металлическую ленту и многослойную вставку из сетки из нержавеющей стали вокруг фланцевого соединения. Конструкция с сетчатой подкладкой предназначена для прерывания концентрированного выброса из соединения, что делает внутреннее сетчатое устройство важной частью спецификации защитного кожуха, а не просто дополнительным описанием внешнего покрытия.

Эти защитные экраны для фланцев из нержавеющей стали подбираются в соответствии с размерами соединения, рабочей средой и требуемой защитной функцией. Лента, сетка и затвор образуют комплектную сборку, которую необходимо выбирать целиком.

Ознакомьтесь с нашимассортиментом защитных кожухов для фланцев и клапановдля подбора соответствующих защитных кожухов для фланцев, защитных экранов для клапанов и съемных изоляционных покрытий.

Почему важна внутренняя сетка

Внешняя лента охватывает периметр фланца, в то время как многослойная сетка расположена внутри защитного кожуха вокруг соединения. Ее цель — прервать и распределить концентрированную струю утечки, а не позволить выбросу воздействовать непосредственно на гладкую металлическую поверхность.

Защитный результат зависит от общей конструкции, посадки и условий эксплуатации. Поэтому марка сетки, ее расположение, площадь покрытия и способ крепления должны быть включены в согласованную спецификацию изделия. Только марка материала или фотография внешнего вида не определяют эффективность защиты от брызг.

Данное изделие является внешним защитным кожухом от брызг, а не герметичным корпусом или средством ремонта неисправного фланцевого соединения. Оно не заменяет уплотнительную функцию прокладки, фланцевых поверхностей и болтового соединения.

Три части сборки защитного кожуха

Внешняя лента из нержавеющей стали

Формованная металлическая лента устанавливается вокруг внешней стороны фланцевого узла. Ее диаметр и ширина соответствуют соединению, поэтому защитный кожух можно установить без помех со стороны болтов, близлежащего оборудования или существующей изоляции.

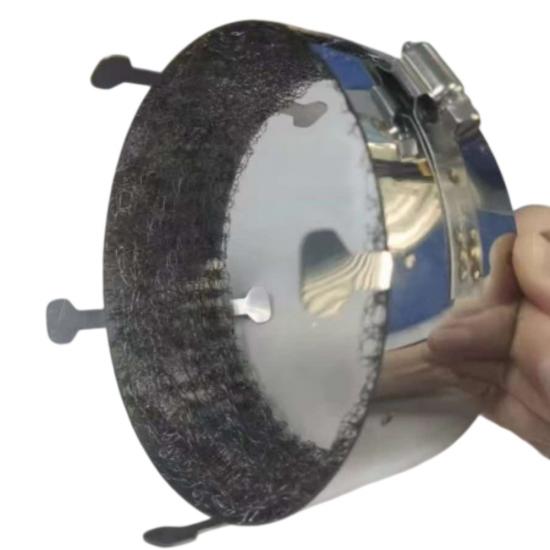

Многослойная сетчатая вставка из нержавеющей стали

Внутренняя сетка отличает эту конструкцию от защитного кожуха, определяемого только по внешней ленте. Сетка должна оставаться правильно расположенной в собранном кожухе. Ее размеры, расположение и детали крепления определены в утвержденной конфигурации.

Съемный затвор

Защелкивающийся затвор позволяет открывать сборку для установки и снимать ее во время планового технического обслуживания. Конструкция затвора и материалы компонентов подтверждаются вместе с требованиями к ленте и сетке.

Спецификация изделия и детали заказа

Выбор материала и области применения

Укажите требуемую марку нержавеющей стали для всех соответствующих компонентов, включая сетку и защелку. Не следует полагать, что выбор материала внешней ленты автоматически определяет материал всего защитного кожуха.

Системы пара, мазута, смазочного масла и дизельного топлива являются примерами рабочих сред, для которых могут рассматриваться фланцевые защитные экраны с сетчатой подкладкой. Каждое применение требует анализа рабочей среды, условий эксплуатации, геометрии соединения и целей защиты перед выбором конфигурации.

Для проектов с особыми экологическими, морскими или инспекционными требованиями включите эти требования в первоначальный запрос. Любая требуемая квалификационная или испытательная документация должна относиться к поставляемому узлу и заявленным условиям его использования.

Подгонка сетчатого защитного кожуха к конкретному соединению

Укажите стандарт фланца, номинальный размер и класс давления вместе с чертежом или измеренными размерами. Внешний диаметр, ширина в собранном виде, выступы болтов и окружающее пространство являются важными исходными данными для определения размера кожуха.

Фотографии должны демонстрировать соединение спереди и сбоку, включая близлежащие опоры, изоляцию и рабочие механизмы. Для нескольких установок идентифицируйте каждое соединение в спецификации фланцев, чтобы можно было отдельно рассмотреть различные размеры и ограничения доступа.

Для сравнения с конфигурацией изделия с внешней лентой см. наши фланцевые защитные кожухи ленточного типа из нержавеющей стали. Для изделия, представленного на этой странице, внутренняя многослойная сетка также должна быть включена в спецификацию.

Рекомендации по установке и техническому обслуживанию

Установка должна выполняться в соответствии с утвержденными инструкциями по сборке и правилами техники безопасности на объекте. Перед установкой или снятием кожуха уполномоченный персонал должен обеспечить безопасность соединения. Не приближайтесь к активной утечке для установки или регулировки кожуха.

Проверьте размер кожуха и расположите сетку в соответствии с утвержденным чертежом. Закрепите замок, не прилагая чрезмерных усилий к ленте и не смещая сетку. Обеспечьте свободный доступ к любым предусмотренным точкам осмотра, дренажа или вентиляции.

Во время планового осмотра проверяйте ленту, сетку и защелку на наличие повреждений, коррозии, загрязнений или смещений. Возможность дальнейшего использования должна оцениваться исходя из состояния всего узла в сборе.

Часто задаваемые вопросы

Это защитный кожух с сетчатой подкладкой или кожух, изготовленный только из проволочной сетки?

Описанная здесь конструкция сочетает в себе внешнюю металлическую ленту и внутреннюю многослойную вставку из нержавеющей сетки. Сетка и окружающая ее лента указываются как части одного защитного узла.

Обеспечивает ли добавление сетки одинаковую защитную эффективность для всех фланцевых кожухов?

Нет. Эффективность должна оцениваться для конкретных материалов, расположения сетки, степени покрытия, посадки и условий эксплуатации. Наличие только сетчатой вставки не является доказательством определенного номинального давления или эффективности подавления тумана.

Можно ли использовать класс давления фланца в качестве номинального давления защитного кожуха?

Нет. Класс фланца определяет тип трубного соединения. Любые требования к эффективности защитного экрана или испытаниям должны быть указаны отдельно для всего защитного узла в сборе.

Могут ли эти кожухи остановить существующую утечку фланца?

Они не предлагаются в качестве устройств для устранения утечек. Соединение с утечкой требует проведения соответствующих процедур изоляции, осмотра и ремонта. Защита от брызг не восстанавливает целостность фланцевого уплотнения.

Запросить коммерческое предложение на фланцевый защитный кожух с сеткой из нержавеющей стали

Отправьте в BSTFLEX стандарт вашего фланца, размеры, требования к материалам и количество. Укажите рабочую среду, рабочую температуру и давление с четко обозначенными единицами измерения, а также требуемую защитную функцию.

Приложите чертежи или фотографии соединения и укажите любую требуемую конструкцию сетки, испытания, инспекции или документацию на материалы. Для проекта с несколькими типоразмерами приложите спецификацию фланцев и желаемую дату поставки.

Запросить коммерческое предложение на многослойные фланцевые защитные кожухи с сеткой из нержавеющей стали или отправьте детали вашего проекта по адресу sales@pkfiresleeve.com.
