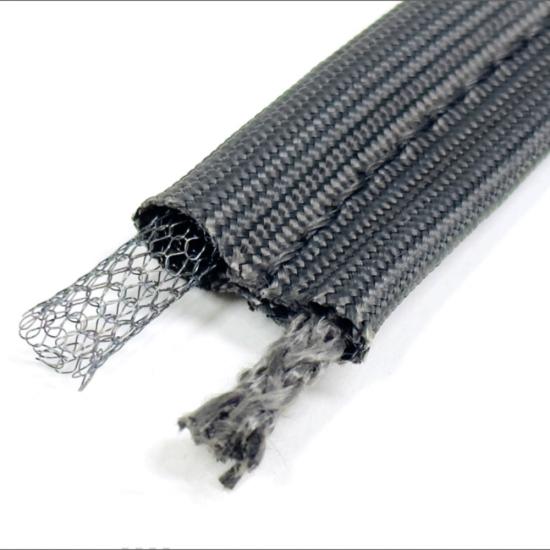

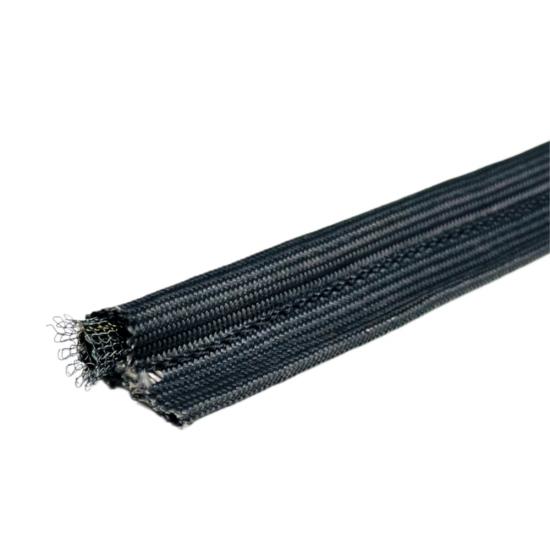

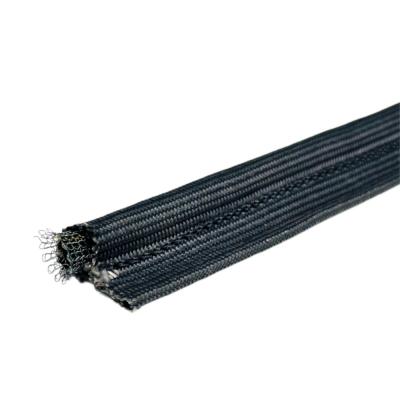

Уплотнительная прокладка Tadpole из нержавеющей стали с полым сердечником и покрытием из стекловолокна представляет собой высокосжимаемый профиль для герметизации, предназначенный для дверей промышленных печей, люков доступа к печам, воздуховодов, заслонок, теплоизоляционных кожухов и другого оборудования, требующего гибкой герметизации неровных или изменяющихся зазоров.
Уплотнительная прокладка сочетает в себе наружное покрытие из тканого стекловолокна и полый сердечник из нержавеющей стали. В отличие от сплошной сетки или сердечника из стекловолоконного троса, полая металлическая конструкция обеспечивает более легкую и сжимаемую форму, которая легко деформируется под давлением при закрытии, сохраняя при этом полезную упругость после снятия нагрузки.
Конструкция с утолщением и хвостовой частью разделяет функции уплотнения и монтажа. Полое утолщение образует компрессионное уплотнение с сопрягаемой поверхностью, а плоская стекловолоконная хвостовая часть обеспечивает удобный участок для механической фиксации.
Компания BSTFLEX производит стекловолоконные полые прокладки в форме головастика с индивидуально подобранными диаметрами, шириной хвостовой части, длиной и профилем. Конструкция из нержавеющей стали с полым сердечником также может быть скорректирована в соответствии с требованиями к сжатию, геометрией оборудования и спецификациями OEM-производителя.
заказ (MOQ):
1Оплата:
EXW, FOB, CIF, DDP, FCA, etcпорт доставки:
Shanghai, NingboОнКрышка из стекловолокна, прокладка из нержавеющей стали с полым сердечником в форме головастика.Это гибкий промышленный уплотнительный профиль, предназначенный для дверц печей, люков доступа к печам, воздуховодов, заслонок, теплоизоляционных кожухов и другого оборудования, где прокладка должна легко сжиматься и соответствовать неровным уплотняющим поверхностям.
Эта конструкция сочетает в себе наружный слой из тканого стекловолокна с полым внутренним сердечником из нержавеющей стали. Полый сердечник обеспечивает колбе более компактную структуру, чем у многих конструкций с цельным сердечником, сохраняя при этом металлическое усиление внутри уплотнительного профиля.
Когда дверца или панель оборудования закрываются, полая часть сжимается, прижимаясь к сопрягаемой поверхности, и адаптируется к изменениям зазора уплотнения. Плоский стекловолоконный хвостовик остается за пределами основной зоны сжатия и обеспечивает место крепления для механической установки.
Компания BSTFLEX производитстекловолоконные полые прокладки типа «головастик»Изготовление на заказ по диаметру колбы, ширине хвостовой части, длине и конфигурации профиля для OEM-производства, технического обслуживания и замены уплотнительных элементов.
Отличительной особенностью этой прокладки является ее полая металлическая структура в виде колбы.
| Компонент | Коинструкция | Функция |
|---|---|---|
| Внешняя обложка | Тканое стекловолокно | Обеспечивает гибкий внешний теплоизоляционный текстильный слой. |
| Внутреннее ядро | Полая сердцевина из нержавеющей стали | Создает упругую и легко сжимаемую колбу. |
| Луковица | Полый металлический сердечник, обмотанный стекловолокном | Образует основную зону уплотнения при сжатии. |
| Хвост | Стекловолоконная ткань | Предоставляет секцию для монтажа и фиксации. |
Полая сердцевина изменяет механические свойства луковицы головастика.
Вместо прочного волоконного троса или плотной металлической сетки, внутренняя конструкция из нержавеющей стали имеет открытую центральную область. При приложении давления при закрытии колба может сжиматься внутрь и уменьшаться в высоту с относительно небольшим усилием.
Благодаря этому уплотнитель особенно полезен в тех случаях, когда дверцы оборудования не могут обеспечивать высокое давление при закрывании или когда уплотнение должно компенсировать относительно большие перепады размеров.
После снятия нагрузки сердечник из нержавеющей стали помогает лампе восстановить свою первоначальную форму.
Полая сердцевина — это не просто облегченная версия сплошной сердцевины. Она обеспечивает иные характеристики сжатия.
К типичным преимуществам относятся:
Внешняя стекловолоконная ткань удерживает и защищает полый металлический сердечник, а также образует плоскую монтажную хвостовую часть.
Текстиль из стекловолокна широко используется в промышленной герметизации, поскольку сочетает в себе гибкость, стабильность размеров и устойчивость к высоким температурам.
Тканая конструкция также позволяет уплотнителю повторять форму углов, дверных рам и других элементов конструкции оборудования, не создавая при этом жесткости, характерной для полностью металлического уплотнения.
Аналогичные конструкции с покрытием из стекловолокна и полым сердечником из нержавеющей стали обычно используются при рабочих температурах около 1000°F / 538°C.
Фактическая рабочая температура прокладки BSTFLEX зависит от марки стекловолокна, конструкции сердечника из нержавеющей стали, материала швов, условий сжатия и окружающей атмосферы.
Для применений, работающих вблизи верхнего температурного предела, перед окончательным выбором материала необходимо подтвердить непрерывную температуру, пиковую температуру и продолжительность воздействия.
В полых и сплошных металлических сердечниках могут использоваться схожие материалы из нержавеющей стали, но их поведение при сжатии различно.
| Свойство | Полый сердечник из нержавеющей стали | Сердечник из цельной нержавеющей стали |
|---|---|---|
| Сжимаемость | Выше | Низкий до умеренного |
| Смыкающая сила | В целом ниже | В целом выше |
| Твердость луковицы | Более мягкая и компактная. | Более структурированный подход |
| Проживание в перерыве между учебами | Очень хороший | Хорошо подходит при правильном подборе размера. |
| Механическая поддержка | Обеспечивается полой металлической конструкцией. | Обеспечивается более плотной металлической структурой |
| Типичная причина выбора | Высокая степень сжатия при сниженном усилии закрытия | Надежная поддержка и контролируемое сжатие |
Обе конструкции обеспечивают мягкое сжатие, но ведут себя по-разному.
Сердцевина каната из стекловолокна полностью неметаллическая, и его прочность в значительной степени определяется плотностью волокон и конструкцией каната.
В конструкции полого сердечника из нержавеющей стали используется металлическая структура, способная разрушаться под давлением и восстанавливать свою форму после снятия нагрузки.
Поэтому полая конструкция из нержавеющей стали часто выбирается там, где требуется гибкость в сочетании с металлической прочностью.
Выбор между полым сердечником из нержавеющей стали и сердечником из инконеля должен основываться как на механических, так и на термических требованиях.
Полый сердечник из нержавеющей стали особенно полезен в тех случаях, когда приоритетными являются сжимаемость и меньшее усилие закрывания.
В тех случаях, когда металлическое армирование должно выдерживать более жесткие термические условия, в качестве сердечника может быть выбран сплав инконель.
При выборе стержня следует учитывать материал, плотность и геометрию стержня, а не ориентироваться только на название сплава.
Данная конструкция подходит для применений, требующих гибкого и хорошо сжимаемого термоуплотнения.
Для больших дверц духовок часто требуется уплотнитель, способный компенсировать отклонения в выравнивании дверцы и плоскостности рамы.
АПолая сердцевина дверцы духовки, уплотнитель в виде головастикаможет значительно сжиматься при закрывании двери, помогая поддерживать контакт по всему периметру без необходимости прилагать чрезмерные усилия при закрывании.
Эта особенность может быть особенно полезна для больших дверей, съемных крышек и оборудования, подвергающегося многократным температурным циклам.
Уплотнительные прокладки типа «головастик» также используются вокруг воздуховодов, заслонок и стыков панелей, где сопрягаемые поверхности могут быть не идеально однородными.
Полая колба может адаптироваться к небольшим изменениям размеров, а монтажный хвостовик обеспечивает надежное уплотнение конструкции оборудования.
При выборе конструкции воздуховодов необходимо учитывать фактическую температуру газа, давление, вибрацию и химический состав окружающей среды.
Одна из главных причин выбора полой колбы — её способность компенсировать неровности сопрягаемой поверхности.
Когда один участок уплотнительного зазора меньше другого, выпуклость может сжиматься на разную величину по всей длине прокладки.
Это помогает поддерживать непрерывный герметизирующий контакт на поверхностях оборудования, которые не являются идеально плоскими или однородными по размерам.
Внутренняя металлическая конструкция может быть спроектирована различными способами в зависимости от требуемых характеристик сжатия.
В зависимости от области применения, полые сердечники из нержавеющей стали могут изготавливаться с различной плотностью сетки или армирующей конструкцией для изменения следующих параметров:
Компания BSTFLEX может оценить конструкцию стержня в соответствии с размерами оборудования, давлением уплотнения и требованиями заказчика.
Правильный подбор размера имеет решающее значение для прокладки с полым сердечником в форме головастика.
Размер колбы должен быть достаточным для обеспечения герметичного контакта, но она не должна чрезмерно сжиматься, когда дверь или панель закрываются.
Компания BSTFLEX может выполнить индивидуальную настройку:
| Тип продукта | Стекловолокно ХоПрокладка с низким сердечником типа «головастик» |
|---|---|
| Внешняя обложка | Тканое стекловолокно |
| Основной | Полая сердцевина из нержавеющей стали |
| Типичный вариант из нержавеющей стали | Нержавеющая сталь 304 |
| Профиль | Сжимаемая колба с плоским хвостом |
| Диаметр колбы | Обычай |
| Ширина хвоста | Обычай |
| Длина | Обычай |
| Температурные возможности | Зависит от марки стекловолокна, конструкции сердечника и условий применения. |
| Изготовление сердцевины на заказ | Доступный |
| OEM-производство | Изготавливается по чертежу или образцу. |
Конструкция с полым сердечником должна рассматриваться в тех случаях, когда для ее применения требуется одно или несколько из следующих условий:
Компания BSTFLEX может производить новые профили для OEM-производителей, а также сменные прокладки для существующих печей, воздуховодов и другого теплового оборудования.
Для проектов по замене оборудования предоставьте следующую информацию:
В случаях, когда первоначальные размеры или конструкция сердечника неизвестны, можно также использовать физический образец прокладки.
Уплотнительная прокладка в форме головастика с полым сердечником представляет собой профиль уплотнения типа «луковица и хвост», в котором «луковица» содержит внутренний сердечник с открытым центром. В данном изделии сердечник изготовлен из нержавеющей стали, а наружное покрытие — из тканого стекловолокна.
Главное преимущество — повышенная сжимаемость. Полая структура легче деформируется под давлением при закрытии, что позволяет прокладке компенсировать зазоры без необходимости приложения такой же силы, как во многих конструкциях с более плотным сердечником.
Да. В этой конструкции используется полая сердцевина из нержавеющей стали. Нержавеющая сталь марки 304 является распространенным вариантом, однако для конкретных применений можно рассмотреть альтернативные конструкции с металлическим сердечником.
В целом, да. Полая сердцевина сконструирована таким образом, чтобы легче деформироваться под давлением, тогда как сплошная сетчатая сердцевина образует более плотную и структурированную форму.
Типичные области применения включают в себя дверцы промышленных печей, дверцы топок, воздуховоды, заслонки, крышки, люки доступа и теплоизоляционные кожухи.
Да. Диаметр колбы, конструкция металлического сердечника и плотность сетки могут регулироваться для достижения различных характеристик сжатия.
Да. Для разработки профилей сменных прокладок можно использовать чертежи, фотографии, размеры или физические образцы.
Компания BSTFLEX производитстекловолоконный чехол, прокладки из нержавеющей стали с полым сердечником в форме головастикадля печей, воздуховодов, заслонок, теплоизоляционных кожухов и промышленного оборудования OEM-производителей.
Для получения ценового предложения, пожалуйста, укажите диаметр колбы, ширину хвостовой части, габаритные размеры профиля, необходимую длину, рабочую температуру, зазор для уплотнения и количество. Для разработки индивидуального решения также можно использовать имеющиеся образцы или технические чертежи.
Изучите дополнительные материалыпрокладки для головастиков и высокотемпературные уплотнения для головастиковс использованием стекловолокна, кремнезема, керамики, текстиля с покрытием, волоконного сердечника и металлического сердечника.
