Ленточные защитные кожухи для фланцев из нержавеющей стали

Ленточные защитные кожухи из нержавеющей стали для промышленных соединений

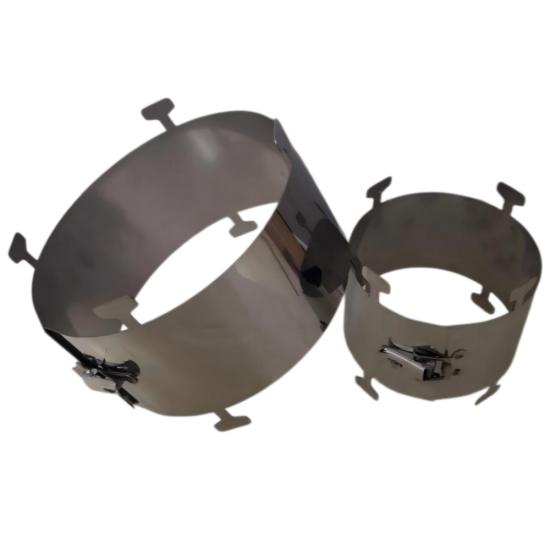

Ленточные защитные кожухи из нержавеющей стали BSTFLEX представляют собой съемные металлические крышки, которые устанавливаются по внешнему периметру фланцевого соединения на болтах. Конструкция с открытыми боковыми сторонами является альтернативой полностью закрытому корпусу с кольцевыми боковыми панелями. Защелка из нержавеющей стали фиксирует ленту и позволяет открывать ее для снятия во время планового осмотра и технического обслуживания.

Представленная конструкция включает в себя формованный корпус из нержавеющей стали, краевые выступы и защелку. Каждый запрос рассматривается с учетом размеров фланца, монтажного зазора, требований к материалам и предполагаемой защитной функции.

Часть нашего ассортимента защитных кожухов для фланцев и клапанов — эти ленточные защитные кожухи подбираются по геометрии соединения, а не только по номинальному размеру трубы.

Конструкция с открытыми боковыми сторонами и съемной защелкой

Металлическая лента вокруг периметра фланца

Изогнутая лента окружает внешнюю часть фланцевого узла. В отличие от полностью закрытого фланцевого кожуха, эта конструкция не включает кольцевые торцевые панели вокруг отверстий для труб. Диаметр и ширина ленты определяют закрываемую область, поэтому оба размера должны соответствовать фактическому соединению.

Формованные детали кромок

Эталонная конструкция включает формованные выступы вдоль краев ленты. Окончательное расположение выступов и окружающий зазор следует проверять в соответствии с профилем фланца, положением болтов и монтажным чертежом.

Доступ для планового технического обслуживания

Защелку можно расстегнуть, чтобы открыть и снять кожух, когда соединение будет приведено в безопасное состояние для осмотра. Защитный кожух устанавливается снаружи; он не вставляется между фланцевыми поверхностями и не заменяет прокладку или фланцевые болты.

Конструкция и спецификации для заказа

Укажите материал для всей сборки

При запросе коммерческого предложения укажите марку нержавеющей стали, требуемую для вашего проекта. Требования к корпусу ленты, защелке и любым дополнительным компонентам должны быть указаны вместе, чтобы всю сборку можно было проверить на соответствие спецификации закупки.

Запросы на определенную марку материала, включая нержавеющую сталь 316, требуют письменного подтверждения перед оформлением заказа. Внешний вид поверхности не должен использоваться в качестве единственного критерия для идентификации материала. Включайте любые требования к документации на материал или его прослеживаемости в первоначальный запрос.

Как правильно определить размер ленты фланца

Номинальный размер трубы не полностью описывает внешние габариты фланцевого соединения на болтах. Чтобы заказать металлический защитный кожух фланца, укажите стандарт фланца и предоставьте чертеж или измеренные размеры соединения в собранном виде.

Для американских, немецких, японских или других стандартов фланцев указывайте точный стандарт, а не только страну. Если чертеж отличается от установленного соединения, предоставьте фактические замеры для проверки.

Анализ применения для технологических трубопроводов

Запросы по проектам включают защиту фланцев для химических заводов, фармацевтических предприятий и трубопроводов электростанций. Для работы с паром и расплавленными солями необходимо определить рабочую среду и условия эксплуатации перед выбором конфигурации кожуха.

Для установки на клапаны указывайте каждое фланцевое соединение отдельно и показывайте корпус клапана, рукоятку или привод на фотографиях. Лента, установленная вокруг одного фланца, не обеспечивает полную герметизацию корпуса клапана или рабочего механизма.

Для применения в качестве защитных экранов от брызг: укажите в запросе требуемые защитные характеристики и любые требования к испытаниям. Не следует полагать, что внешняя металлическая лента обеспечивает подтвержденное рассеивание давления, подавление тумана или герметичную изоляцию. Любая внутренняя сетка или дополнительная защитная конструкция должны быть явно включены в согласованную спецификацию.

Установка и осмотр

Поручите уполномоченному персоналу установить кожух в соответствии с правилами техники безопасности на объекте, включая изоляцию, сброс давления и охлаждение, где это требуется. Не приближайтесь к активной утечке для установки или регулировки кожуха.

Сверьте кожух с чертежом соединения, откройте ленту и расположите ее вокруг указанного фланцевого соединения. Проверьте зазоры вокруг болтов и окружающего оборудования перед защелкиванием замка. Ленту не следует устанавливать с применением силы или деформировать для компенсации неправильного размера.

Во время планового технического обслуживания осмотрите ленту, проушины и замок на предмет повреждений, деформации или коррозии, прежде чем рассматривать возможность повторного использования. Соблюдайте все требования по осмотру, дренажу или вентиляции, предусмотренные утвержденной установкой.

Данное изделие является внешним защитным кожухом, а не ремонтным хомутом, удерживающим давление. Оно не устраняет неисправность прокладки, повреждение фланца или дефектное болтовое соединение.

Часто задаваемые вопросы

В чем разница между ленточным защитным кожухом и полноразмерным фланцевым кожухом?

Ленточный кожух окружает внешний периметр фланцевого соединения и оставляет боковые стороны открытыми. Полноразмерная конструкция добавляет кольцевые боковые панели вокруг отверстий для труб. Эти две конструкции имеют разную геометрию покрытия и должны выбираться в соответствии с требованиями к установке.

Может ли один кожух подойти для всех фланцев с одинаковым номинальным размером трубы?

Не предполагайте взаимозаменяемость. Необходимо проверить стандарт фланца, класс давления, внешний диаметр и ширину в собранном виде. При запросе коммерческого предложения присылайте фактические размеры соединения.

Определяет ли класс давления фланца номинальное давление кожуха?

Нет. Класс давления фланца определяет тип соединения трубопровода. Он не устанавливает защитные характеристики внешнего кожуха. Любые требуемые испытания защитного экрана от брызг должны быть указаны отдельно для полной конфигурации кожуха.

Обеспечивает ли этот ленточный фланцевый кожух теплоизоляцию?

Описанная здесь конструкция из металлической ленты не является съемным изоляционным чехлом. Для удержания тепла и изоляции клапанов см. наши съемные изоляционные чехлы для клапанов. Указывайте теплоизоляцию и защиту от брызг как отдельные требования.

Что должно быть включено в запрос на защитные экраны от брызг для фланцев из нержавеющей стали?

Предоставьте чертеж фланца, рабочую среду, нормальные и максимальные условия эксплуатации, требуемый охват и критерии производительности. Укажите любые требования к внутренней конструкции, записям об инспекции или документации по испытаниям, предусмотренные проектом, чтобы предлагаемый узел можно было проверить перед покупкой.

Запросить коммерческое предложение на изготовление защитных кожухов для фланцев из нержавеющей стали по индивидуальному заказу

Отправьте в BSTFLEX стандарт вашего фланца, размер, номинальное давление, измеренные габариты, предпочтительную марку материала и необходимое количество. Приложите фотографии или чертежи, показывающие доступное пространство для установки, а также рабочую среду, температуру и давление с четким указанием единиц измерения.

Для проектов, охватывающих несколько соединений, предоставьте спецификацию фланцев с отдельным идентификационным номером для каждого размера или типа установки. Укажите желаемую дату поставки и любые требования к закупке, инспекции или документации.

Запросить коммерческое предложение на ленточный защитный кожух для фланца из нержавеющей стали или отправьте ваши чертежи и спецификации по адресу sales@pkfiresleeve.com.
