Новости

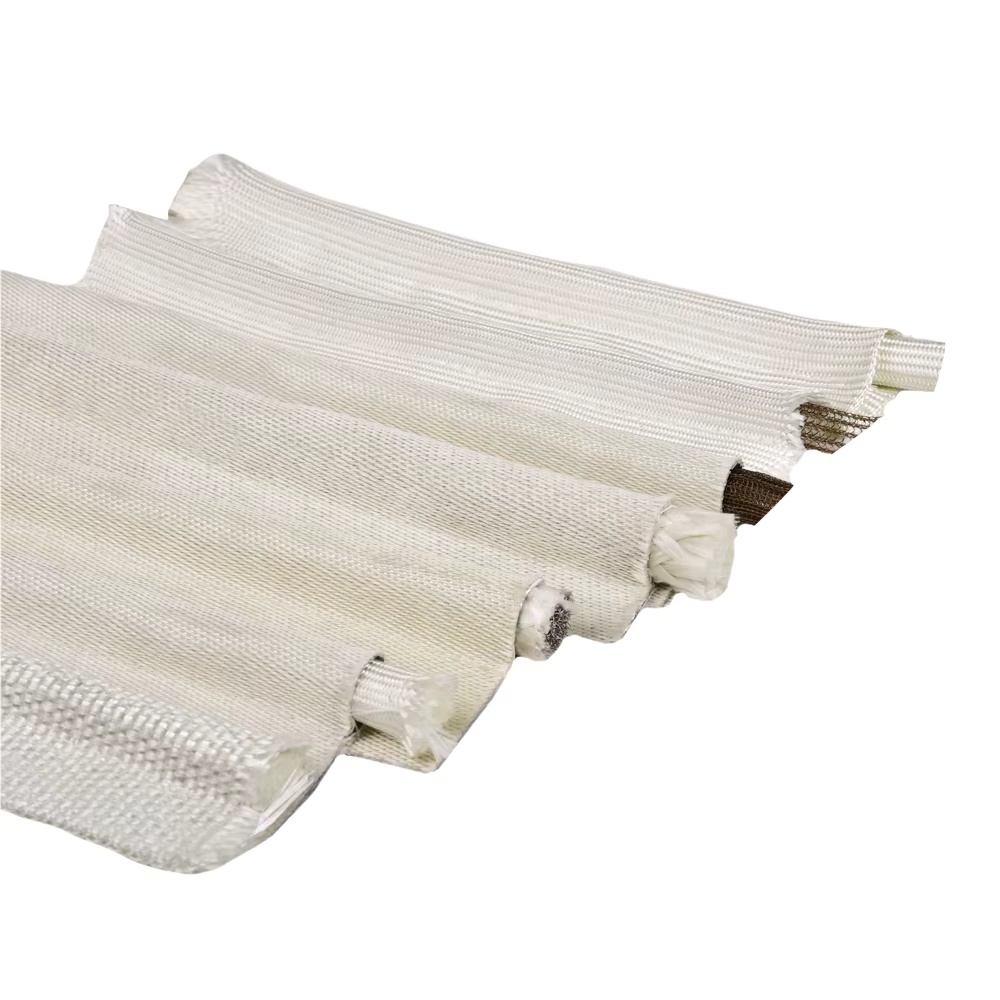

У двуххвостой прокладки-головастика имеется один сжимаемый уплотнительный валик, расположенный между двумя плоскими крепежными хвостами. Валик обеспечивает уплотняющий контакт, в то время как хвосты выступают с обеих сторон валика и служат для механической фиксации в двух зонах. Этот профиль отличается от прокладки с двумя валиками. Конструкция с двумя хвостами имеет один уплотнительный валик и два монтажных фланца. Конструкция с двумя валиками состоит из двух сжимаемых валиков, соединенных текстильной вставкой. Двуххвостая схема может быть полезна, когда проектировщик оборудования хочет расположить валик по центру между двумя удерживающими поверхностями, требует крепления с обеих сторон линии уплотнения или должен распределить монтажную нагрузку на большую площадь. Компания BSTFLEX производит нестандартные прокладки-головастики и высокотемпературные уплотнения-головастики из различных покровных тканей, с использованием различных внутренних сердечников, размеров валиков и конфигураций монтажных хвостов для промышленных печей, обжиговых печей, смотровых люков и теплового оборудования OEM. Что такое двуххвостая прокладка-головастик? Стандартная однохвостая прокладка-головастик обычно имеет один валик и один плоский хвост, выступающий с одной стороны профиля. Двуххвостый профиль располагает валик между двумя крепежными элементами: Сечение профиля Основная функция Центральный валик Сжимается при контакте с сопрягаемой поверхностью и образует основную зону уплотнения. Первый хвост Обеспечивает зону крепления с одной стороны валика. Второй хвост Обеспечивает дополнительную зону крепления на противоположной стороне. Внешняя оболочка Окружает сердцевину и образует открытую текстильную поверхность. Внутренняя сердцевина Регулирует поддержку выступа, сжатие и восстановление. Два хвостика могут быть одинаковой ширины или изготавливаться с разными размерами, если схема крепления асимметрична. Двойной хвостик не равен двойному выступу Характеристика Уплотнение «головастик» с двойным хвостиком Двойное Уплотнение «головастик» с выступом Количество уплотнительных выступов Один Два Количество крепежных хвостиков Два Зависит от конструкции Основное назначение Обеспечивает монтажные поверхности с обеих сторон одного выступа Обеспечивает две отдельные точки контакта для уплотнения Критический размер Ширина левого хвоста, ширина правого хвоста и расположение утолщения Шаг утолщений и два установленных уплотнительных зазора Типичный вопрос по чертежу Как удерживаются оба хвоста? Где оба утолщения контактируют с оборудованием? Для выбора профиля с двумя утолщениями ознакомьтесь с руководством Double Bulb Tadpole Gasket Tape Design Guide. Зачем использовать два монтажных хвоста? Второй хвост должен служить определенной монтажной или конструктивной цели. Его не следует добавлять только для того, чтобы прокладка казалась шире или массивнее. Конструкция с двумя хвостами может рассматриваться в следующих случаях: Утолщение должно оставаться по центру между двумя удерживающи...

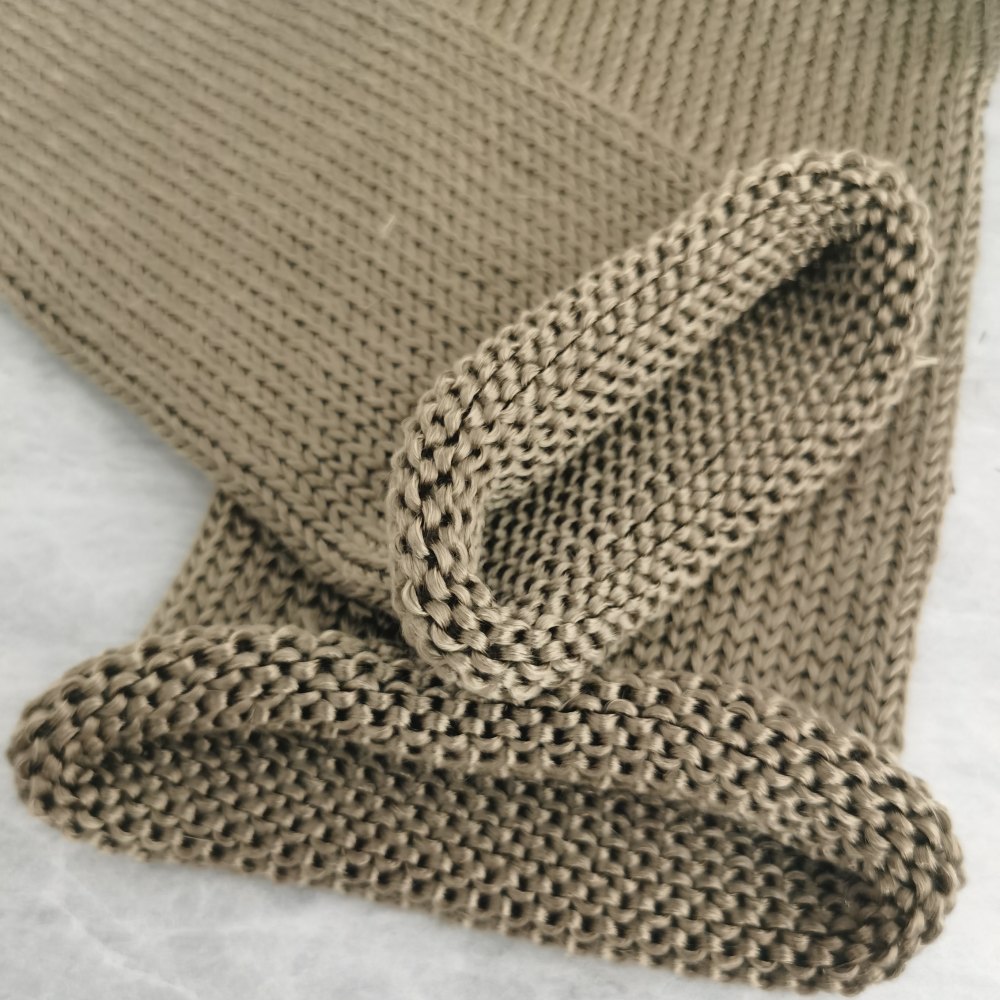

Видимый прямой участок трубы обычно измерить проще всего. Рукав, возможно, должен будет пройти через отбортовку под хомут, фланец, бобышку датчика или сварной шов, прежде чем достигнет этого прямого участка. Если выхлопная система уже собрана, доступное направление установки может иметь большее значение, чем номинальный размер трубы. Зафиксируйте как размеры трубы, так и траекторию, по которой будет проходить рукав. BSTFLEX поставляет вязаный базальтовый термоизоляционный рукав для выхлопной системы для выхлопных трубопроводов двигателей и генераторов. В опубликованной таблице размеров указаны номинальные внутренние диаметры 25, 38, 50, 63, 76, 90, 102 и 127 мм, другие размеры поставляются по запросу. Это начальные размеры для примерки, а не гарантия того, что конкретный рукав пройдет через любой фитинг на трубе такого диаметра. Разметьте участок, требующий изоляции Начните с фотографии или чертежа всей трассы выхлопной системы. Разметьте горячий участок для изоляции, его начальную и конечную точки, а также ближайший датчик, кронштейн, подвес, хомут и сервисное соединение. Зафиксируйте любой участок, который должен оставаться доступным для осмотра или технического обслуживания. Рукав, перекрывающий подключение датчика на чертеже, может создать проблемы при обслуживании, даже если его диаметр подобран правильно. Измеряйте вдоль осевой линии трубы, включая изгибы, а не по прямой линии между концами рукава. Если рукав необходимо обрезать перед установкой, запишите желаемую длину покрытия на установленной детали и запросите припуск на обрезку, согласуемый после контрольной примерки. Изгибы и изменения диаметра могут изменить посадку текстильного рукава на трубе; длину реза на плоском верстаке следует проверять на реальной сборке. Зафиксируйте наружный диаметр трубы более чем в одной точке Измерьте наружный диаметр трубы в месте, где будет находиться рукав, включая краску, покрытие или другой постоянный слой, если он имеется. Снимите показания у обоих концов и на самом горячем участке. На сварной трубе отметьте овальность, сварные швы и ступенчатые переходы, которые могут зацепить рукав при монтаже. Укажите, является ли предоставленное значение измеренным размером образца или максимальным производственным допуском на чертеже OEM. Записывайте размеры в простой последовательности, например: наружный диаметр прямого участка трубы; наружный диаметр расширенного участка; максимальный габарит фитинга; длина покрытия по осевой линии. Обозначьте каждую позицию на фото. Это позволяет отличить рукав, который должен плотно прилегать к трубе, от зазора, необходимого только для установки. Найдите самое большое препятствие на пути установки Определите, будет ли рукав устанавливаться до или после сварки и сборки выхлопной системы. Для надвижного рукава, устанавливаемого после сборки, измерьте самый крупный элемент, через который он должен пройти от открытого конца до конечного положения. В зависимости от компоновки это может быть раструб, фланец, муфта, сварной воро...

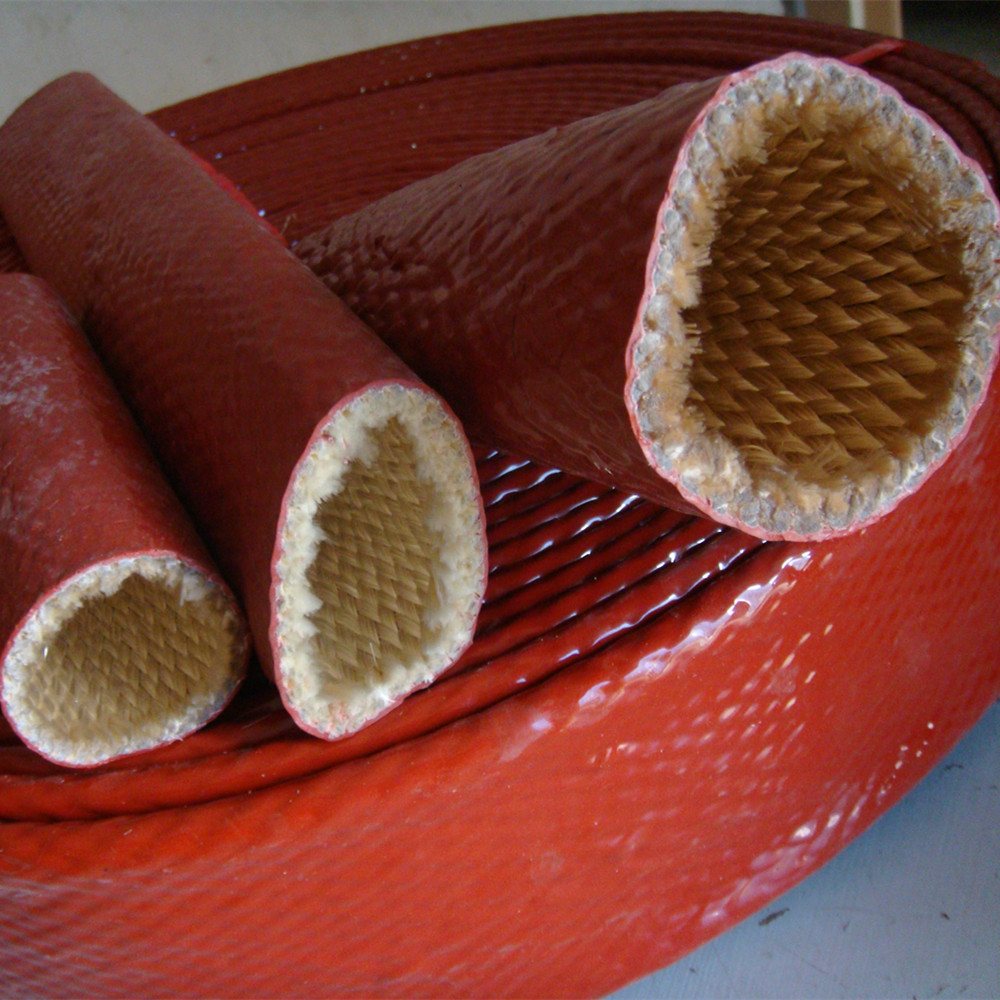

Кабель, проходящий рядом с горячим оборудованием, нуждается в чем-то бóльшем, чем просто защитная оболочка с высоким температурным индексом. Покрытие должно соответствовать трассе, обеспечивать доступность соединений для обслуживания и не превышать собственные температурные пределы кабеля. Оболочка, выдерживающая окружающие условия, не гарантирует безопасную работу находящихся под ней проводников. Огнестойкий защитный чехол для кабелей и электрических каналов представляет собой внешнее термопокрытие. Конструкции из стекловолокна с силиконовым покрытием могут оцениваться на предмет воздействия близлежащего горячего оборудования, искр или определенного расплавленного брызгового материала. Они не заменяют изоляцию кабеля, систему кабелепроводов или утвержденную огнестойкую установку. Для производителей оборудования и групп технического обслуживания начните с разметки открытого участка на чертеже кабельной трассы. Серия BSTFLEX fire sleeve range предлагает трубчатые и открывающиеся форматы для осмотра этого участка, не рассматривая каждый кабель на машине как однотипное применение. Определите, что именно будет находиться внутри защитной оболочки Кабель в оболочке, готовый жгут проводов и кабелепровод, содержащий несколько цепей, требуют разной информации. Укажите конкретную сборку, а не заказывайте защитную трубку исключительно на основе размера проводника. Защищенная сборка Размеры для предоставления Проектная информация для сохранения Индивидуальный кабель в оболочке Фактический наружный диаметр, габариты разъема и требуемая длина покрытия. Идентификация кабеля, температурные пределы, рабочая нагрузка и допустимый изгиб. Жгут проводов или кабельный пучок Форма готового пучка, изменения диаметра по длине, ответвления и положения разъемов. Разделение цепей, нагрузка, маркировка и доступ к каждому ответвлению. Электрический кабелепровод Внешние размеры по оболочке кабелепровода или гофре, муфты и концевые фитинги. Тип кабелепровода, схема прокладки кабеля, требования к фитингам и защита от воздействия окружающей среды. Номинальный размер кабелепровода по стандарту не является надежной заменой его измеренному наружному диаметру. Аналогично, диаметр одного кабеля не описывает готовый пучок. Учитывайте самый крупный фитинг на пути прокладки, но не делайте этот фитинг единственным основанием для финальной подгонки оболочки. Проанализируйте тепло, поступающее в кабель, и тепло, генерируемое внутри него Внешней проблемой может быть лучистое тепло от стенки печи, горячей технологической трубы или близлежащего выхлопа. Сначала оцените, может ли изменение маршрута, разделение или физический барьер снизить это воздействие. Затем определите роль термозащитного чехла кабеля там, где воздействие сохраняется. Нагруженный электрический проводник также выделяет тепло. Его допустимый ток зависит от конструкции кабеля и условий монтажа, включая температуру окружающей среды и расположение других нагруженных проводников. Добавленное покрытие меняет путь, по которому тепл...

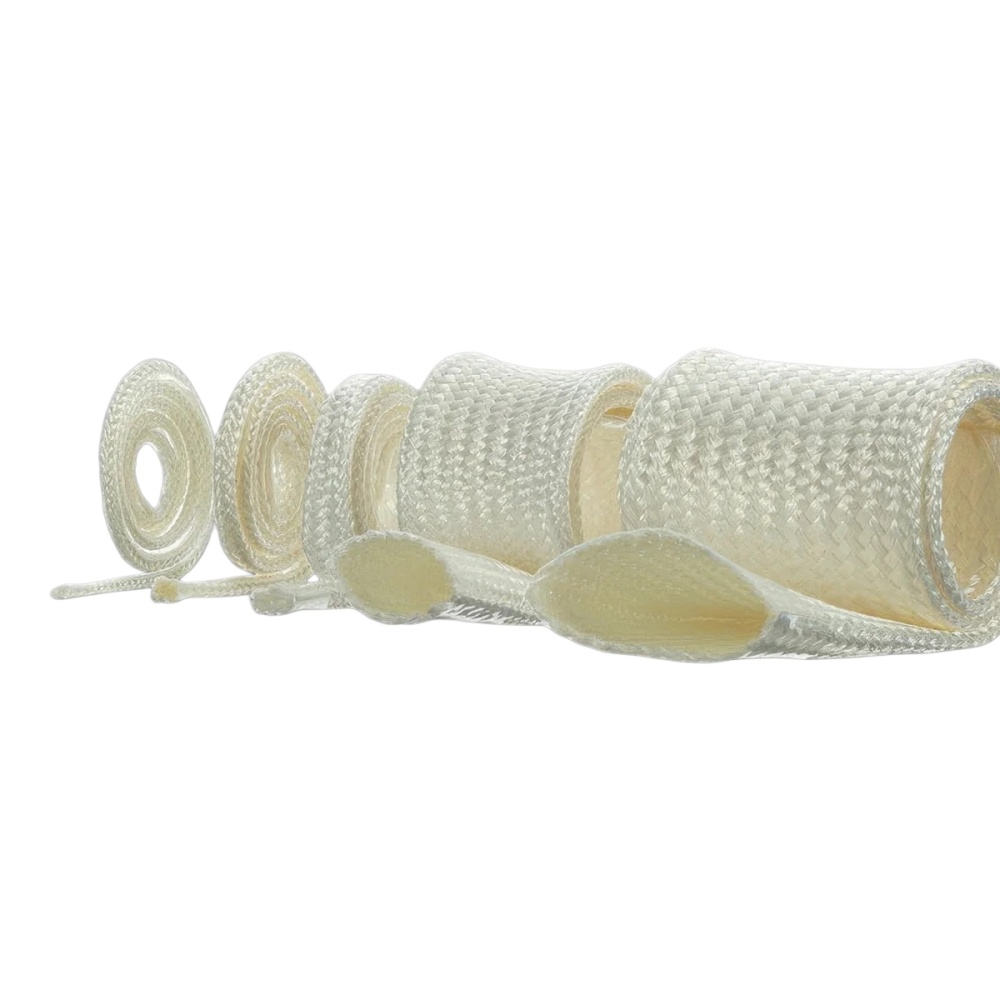

Провод термопары, проложенный рядом со стеной печи, может подвергаться воздействию температуры, отличной от температуры кабеля, проходящего через горячее отверстие. Оба могут нуждаться в защитной оплетке, но условия их эксплуатации, конструкция проводов и зазоры при монтаже различаются. Передача только заданной температуры печи и номинального сечения провода затрудняет выбор подходящей оплетки. Оплетка из алюмооксидного волокна Alumina Fiber Sleeve представляет собой гибкий трубчатый текстильный материал для высокотемпературной защиты проводов, кабелей и других длинных компонентов. Прежде чем указывать его в спецификации для узла печи, установите, с чем будет соприкасаться оплетка, насколько сильно нагревается место ее установки и имеет ли проводка собственную сертифицированную электроизоляцию. Измерьте уровень воздействия в месте расположения оплетки Начните с фактического маршрута. Отметьте участок внутри горячей зоны, участок рядом с дверцей или смотровым отверстием, а также переход к более холодному участку кабельной трассы. Определите, подвергается ли оплетка прямому контакту с горячей поверхностью, лучистому теплу, движущемуся воздуху, кратковременному открыванию дверцы печи или повторяющимся циклам нагрева и охлаждения. Температура технологического процесса сама по себе не описывает температуру в каждой точке по длине оплетки. Для каждого участка укажите ожидаемую постоянную температуру, максимальное кратковременное воздействие и его продолжительность. Укажите частоту циклов работы оборудования. Если эти значения получены путем расчетов, а не измерений, сообщите поставщику, какие допущения использовались. Запросите температурные характеристики выбранной конструкции оплетки и условия, при которых определялся этот класс термостойкости. Сам по себе тип волокна не является полным показателем термостойкости готовой оплетки или защищенного кабеля. Подбирайте размер по установленному кабелю, а не по жиле Измерьте наружный диаметр кабеля в сборе или жгута проводов в точке установки оплетки. Учитывайте существующую изоляцию, защитную оболочку и любые другие слои под алюмооксидной оплеткой. Если оплетка должна натягиваться на разъем, обжимной элемент или клемму, укажите максимальный габаритный размер этого элемента и доступную длину для монтажа. Также зафиксируйте изгибы, ответвления и места крепления кабеля хомутом. Трубчатая оплетка может менять свой диаметр при монтаже, что способно повлиять на степень покрытия и толщину стенки по всей длине трассы. Проверьте отрезок небольшой длины на самом крупном элементе, а затем оцените посадку на самом тонком участке. Проверьте, не распускается ли оплетка, не цепляется ли она, не сбивается ли в комья и не трется ли о металлические кромки. Подтвердите конечную длину после установки оплетки и заделки ее концов. Отделите термозащиту от требований к электрической изоляции Керамический текстильный материал вокруг провода может составлять один из слоев кабельной сборки. Он не определяет класс напряжения данной сб...

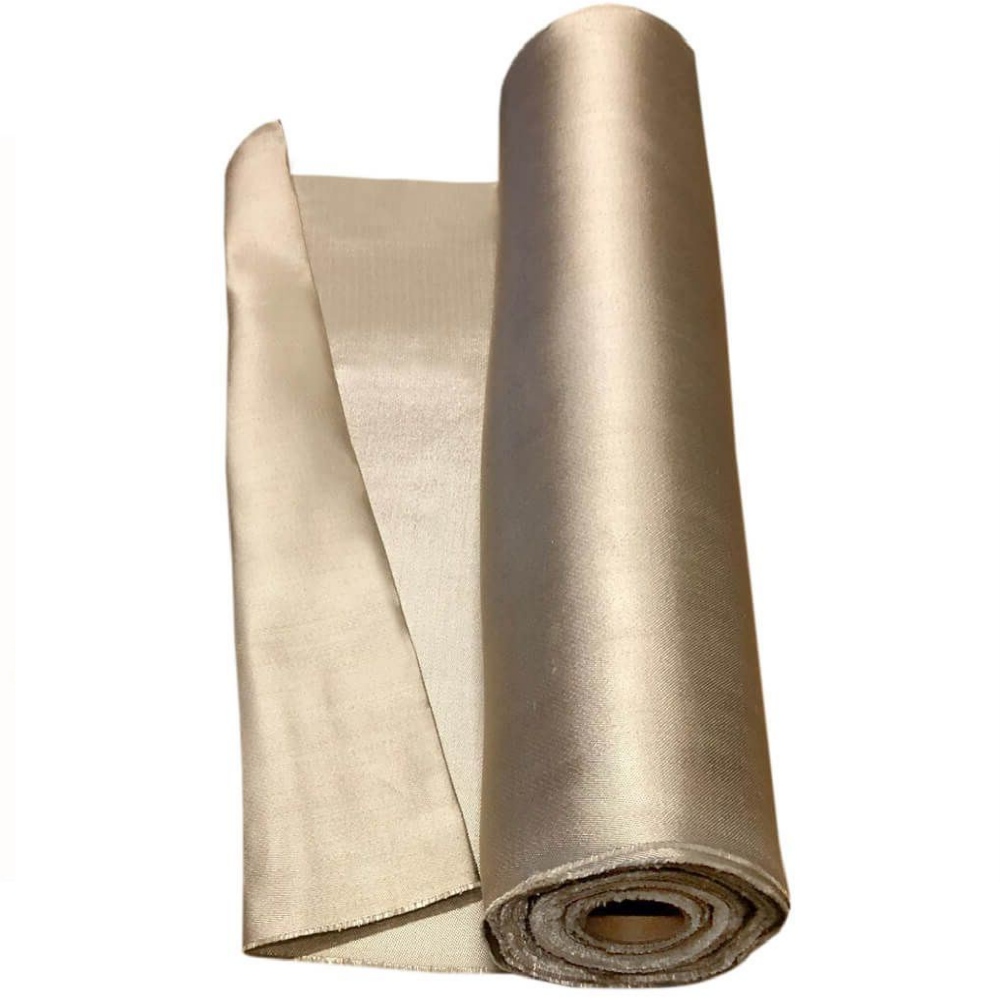

Ткань из кремнезема, покрытая вермикулитом, сочетает в себе тканый материал с высоким содержанием кремнезема и минеральную обработку поверхности, предназначенную для повышения износостойкости.Кремниевая ткань обеспечивает основную текстильную структуру; обработка изменяет поверхность, которая подвергается обработке, резке, сшиванию и воздействию окружающей среды во время эксплуатации. BSTFLEXткань из кремнезема, покрытая вермикулитомИспользуется ткань на основе 96% кремнезема. Для покупателей, уже довольных теплоизоляционными свойствами текстиля на основе кремнезема, причина оценить это покрытие часто носит механический характер: ткань должна выдерживать изготовление, установку и обслуживание, а также воздействие высоких температур. Поэтому полезной отправной точкой является состояние уже имеющейся детали. Истончается ли поверхность? Разъединяются ли срезы перед сшиванием? Появляются ли повреждения рядом с крепежным элементом? Эти наблюдения помогают определить, целесообразно ли проводить пробное нанесение покрытия или же компоненту необходима другая конструкция. Какие изменения происходят на поверхности ткани? Обработка вермикулитом придает тканому полотну защитное минеральное покрытие. Она не заменяет кремнеземные нити, не изменяет их содержание кремнезема и не превращает ткань в жесткую теплоизоляционную плиту. Снижение расслоения ткани может быть преимуществом правильно подобранной обработки вермикулитом. Однако для производителя важно задаться вопросом, обеспечивает ли конкретная ткань более стабильную резку и подачу в процессе производства. Не следует предполагать, что каждая обработка дает одинаковый результат, или что более легкая резка также гарантирует более высокую прочность на разрыв. Проверьте образец на предмет покрытия, удобства обращения и состояния после сгибания. Сравните лицевую сторону ткани с ее обрезанным краем. Поверхность, которая выглядит однородной в разложенном виде, все равно должна быть оценена в складках и швах, используемых в готовом изделии. Перед заменой материала ознакомьтесь с характером износа. Потертое или ворсистое лицо.Это удобное место для сравнения износостойкости. Запишите, что соприкасается с тканью, как часто происходит контакт и происходит ли трение в горячем состоянии. Сравните обработанные и необработанные образцы в одинаковых условиях. Также осмотрите контактирующий элемент: покрытие не следует использовать в качестве единственного решения проблемы с открытым острым краем. Неплотно срезанный край.Проверьте метод раскроя и количество манипуляций перед обработкой края. Оцените, сохраняет ли обработанная ткань работоспособность края на протяжении всего производственного процесса. Сохраните предполагаемый вариант подгибки или обработки края в пробном варианте; благоприятный результат на небольшом плоском образце не означает, что обработку края можно пропустить. Разрыв рядом с люверсом, швом или точкой крепления.Начните с анализа того, как нагрузка входит в ткань. Прежде чем менять покрытие, учтите армир...
