Оборачиваемые нейлоновые рукава для шлангов для модернизации защиты гидравлических шлангов

Гидравлический шланг уже подсоединен, проложен через машину и зафиксирован в нужном положении. Очередная проверка технического состояния выявляет участок, требующий дополнительной защиты от истирания. Натягивание трубчатого рукава на этот узел может потребовать доступа, который не предусмотрен конструкцией установки.

Оборачиваемый нейлоновый рукав для шланга — это съемное текстильное покрытие, которое открывается по всей длине и застегивается вокруг доступного шланга или пучка шлангов.Его застежка-липучка позволяет добавить внешнюю защиту, не пропуская рукав через концевые фитинги. При модернизации вопрос выбора заключается не просто в том, какую нейлоновую ткань использовать. Важно, сможет ли готовая обмотка закрыть зону износа, правильно застегнуться и остаться доступной для осмотра.

BSTFLEX Рукав из баллистического нейлона для защиты шлангов сочетает в себе нейлоновую ткань и застежку-липучку для защиты шлангов от истирания. В этом руководстве объясняется, что необходимо указать при добавлении такого типа защиты к существующей гидравлической установке.

Когда целесообразно использовать оборачиваемый рукав

Рассмотрите возможность использования оборачиваемой конструкции, если концы шланга уже подсоединены, доступ за фитингами ограничен или защищаемый участок необходимо открывать во время планового технического обслуживания. Это также может быть полезно, когда покрытие требуется только на локальном участке, а не по всей длине узла.

A трубчатый нейлоновый рукав для шланга остается вариантом там, где есть подходящий доступ к концам, в том числе во время сборки. Практическое различие заключается в способе установки: трубчатый рукав должен пройти через все, что находится на его пути, в то время как оборачиваемый рукав накладывается снаружи на выбранный участок.

Ни одна из конструкций не исправляет неправильную прокладку шланга. Перед добавлением покрытия определите, вызван ли контакт соседним шлангом, кронштейном, шероховатым краем или незакрепленным участком. Сначала исправьте условия прокладки и крепления, вызывающие повреждения. Используйте рукав как дополнительный слой от истирания, а не как замену правильной установке шланга.

Модернизация не означает установку на работающую систему. Перед измерением, подгонкой или открытием рукава следуйте процедуре выключения, изоляции и сброса давления, предусмотренной производителем оборудования, включая контроль накопленной энергии.

Заказывайте по готовому размеру, а не по неоднозначной ширине

Для одного шланга запишите фактический наружный диаметр. Номинальный диаметр отверстия шланга или размер в дюймах (dash size) не описывает внешнюю поверхность, которую должна закрыть обмотка. Для пучка измерьте его общий наружный профиль в утвержденной схеме прокладки, а не складывайте номинальные размеры отдельных шлангов.

Например, круглый шланг с наружным диаметром 40 мм имеет окружность примерно 126 мм. Это геометрический пример, а не рекомендуемая ширина рукава или складской размер BSTFLEX. Готовая обмотка также должна учитывать конструкцию застежки, обработку краев и требуемый допуск на посадку.

Следующие размеры должны быть указаны отдельно на чертеже или в коммерческом предложении:

Не используйте ширину обмотки в развернутом виде так, как если бы это была ширина плоского трубчатого рукава. Это разные конструкции. Попросите поставщика подтвердить диапазон готовой посадки для предлагаемой конструкции, особенно при замене рукава от другого производителя.

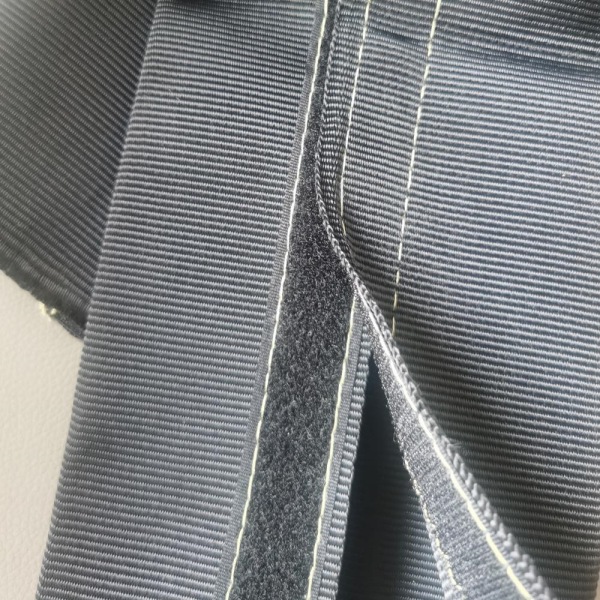

Застежка является частью защитного узла

Рукаву для шланга на липучке нужно больше ткани, чем просто для охвата шланга. Обе стороны застежки должны правильно соединяться по всей предполагаемой длине. Если они едва сходятся на неподвижном узле, посадку следует пересмотреть перед утверждением.

Во время оценки образца проверьте застежку на изгибах, возле ответвлений и в местах изменения формы пучка. Ищите локальные зазоры, складки, открытые полоски липучки или участки, которые приходится стягивать с усилием. Избегайте чрезмерного натяжения для удержания нескольких шлангов в более аккуратном пучке.

Там, где это позволяет установка, расположите застежку в стороне от основной поверхности трения, сохраняя при этом доступ для обслуживания. Подтвердите эту ориентацию с учетом предполагаемого движения, используя процедуру безопасного осмотра от производителя оборудования. Положение, которое кажется подходящим в состоянии покоя, может не оставаться свободным во всем рабочем диапазоне.

Содержите поверхности застежки в чистоте от мусора и проверяйте их при открытии обмотки. Не предполагайте, что каждый визуально закрытый участок имеет достаточное зацепление. Если застежка больше не держится должным образом, исследуйте загрязнение, износ и размер, а не рассматривайте дополнительные внешние стяжки как автоматический ремонт.

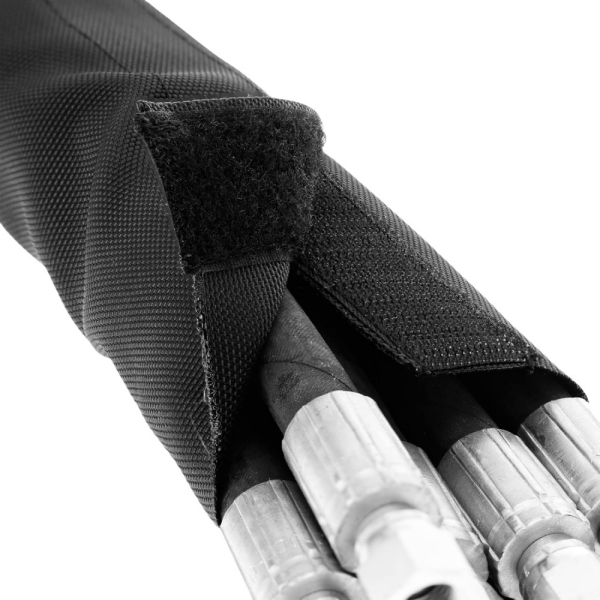

Защита пучка шлангов без изменения его прокладки

Несколько шлангов могут иметь общий маршрут, не перемещаясь при этом одинаково. Прежде чем указывать один общий рукав, попросите ответственного инженера подтвердить, что предлагаемая группировка подходит для их движения, температуры и требований к эксплуатации.

Общая внешняя обмотка не создает защитный слой между каждым шлангом внутри нее. Если источником износа является контакт шланга со шлангом внутри пучка, рассмотрите внутреннее разделение или индивидуальную защиту как часть проверки прокладки.

Для пучка неправильной формы отправьте эскиз поперечного сечения и фотографию установки. Отметьте точки ответвлений и расположение существующих зажимов. Там, где пучок разделяется или существенно меняет размер, оцените отдельные секции рукава, а не заставляйте одну сплошную обмотку соответствовать каждой части маршрута.

Съемный рукав для гидравлического шланга должен сохранять доступ к узлу, который он защищает. Определите, где его можно открыть, какая маркировка должна оставаться доступной и сможет ли специалист по техническому обслуживанию правильно застегнуть застежку после осмотра.

Что проверить на первом установленном образце

Оцените обмотку на реальном узле, а не только на прямом образце шланга на верстаке. Испытание должно включать предполагаемые места установки хомутов, ограниченные пространства, изгибы и доступ для обслуживания.

Перед установкой: осмотрите шланг и устраните недопустимый износ, утечки или дефекты прокладки в соответствии с процедурами производителя оборудования. Новый защитный чехол нельзя использовать для того, чтобы скрыть поврежденный шланг.

После установки обмотки: проверьте покрытие, фиксацию застежки, зазоры и доступ. Убедитесь, что рукав не создает чрезмерного изгиба, не натягивает фитинг, не мешает хомуту и не препятствует работе других движущихся компонентов. Используйте только согласованный способ крепления концов; обмотка не является конструктивной опорой для шланга или стропой для подъема.

После утвержденного испытания: осмотрите на предмет смещения, расстегивания и локального износа. Зафиксируйте места контакта и проверьте, остается ли защищаемая область закрытой. Выбирайте интервалы осмотра исходя из рисков и требований к техническому обслуживанию конкретного применения, а не исходя из предположения об универсальном сроке замены рукава.

Определите конструкцию из нейлона и ее ограничения

Название баллистическая нейлоновая обмотка для шланга само по себе не определяет размер нити, плотность ткани, покрытие, тип ниток, характеристики застежки или рабочую температуру. При повторных заказах согласовывайте конструкцию и готовые размеры, а не полагайтесь только на название продукта.

При сравнении образцов запрашивайте соответствующую информацию об абразивном износе и проверяйте гибкость, обработку краев и крепление застежки. Сравнивайте результаты испытаний только в том случае, если метод, нагрузка, контактная поверхность и конечные показатели сопоставимы. Результат, полученный для одной ткани или готового рукава, нельзя переносить на другую конструкцию.

Укажите ожидаемую температуру и возможный контакт с гидравлической жидкостью, чистящими средствами или атмосферными воздействиями. Пригодность должна быть проверена для готового узла, включая любое покрытие, швы и крепеж. Нейлоновую абразивную обмотку не следует считать противопожарным рукавом только потому, что она используется на гидравлическом шланге.

Аналогичным образом, защита от истирания отличается от защиты от разрыва гидравлического шланга или защиты от утечек через микроотверстия. Эти задачи требуют подтвержденных данных для конкретной системы защиты. Термин «баллистический нейлон» не является доказательством баллистической защиты персонала, а обмотка не является ремонтом под давлением для протекающей линии.

Превратите утвержденный образец в повторяемую спецификацию OEM

Успешный образец для модернизации — это отправная точка для повторных поставок. Зафиксируйте готовую ширину, эффективный размер в закрытом состоянии, тип застежки, защищаемую длину, отделку краев и любую согласованную маркировку. Храните эти данные вместе с утвержденным чертежом или эталонным образцом.

Для обслуживания парка техники или производства оборудования различайте требуемые конфигурации по артикулу или другому согласованному идентификатору. Укажите, будет ли материал поставляться для нарезки на месте или в виде готовых отрезков, и подтвердите метод резки и обработки краев. Цвет, маркировка, упаковка, минимальный объем заказа и сроки поставки должны быть согласованы для выбранной конструкции.

BSTFLEX поддерживает анализ применения и разработку образцов через свои услуги по OEM и индивидуальному производству. Для запроса на изготовление индивидуальной нейлоновой обмотки для шланга предоставьте как требуемые размеры покрытия, так и условия установки, чтобы предложение можно было оценить применительно к реальному узлу.

Вопросы, которые задают покупатели о модернизированных нейлоновых обмотках для шлангов

Можно ли установить рукав, не отсоединяя шланг?

Конструкция с обертыванием может быть размещена вокруг доступного участка шланга без необходимости продевания через фитинги. При этом должно оставаться достаточно места для размещения ткани и застегивания застежки. Требования по изоляции и сбросу давления остаются неизменными.

Всегда ли обмотка большего размера обеспечивает лучшую посадку?

Нет. Выбирайте в пределах диапазона закрытого размера, рекомендованного поставщиком. Обмотка слишком большого размера может оставить излишки материала, в то время как слишком маленькая может помешать правильному застегиванию. Проверьте посадку на реальном шланге или пучке.

Можно ли открывать и использовать обмотку повторно после осмотра?

Конструкция на липучке позволяет открывать ее повторно. Возвращайте ее в эксплуатацию только в том случае, если ткань, края, швы и застежка остаются в надлежащем состоянии и можно восстановить утвержденную посадку. Возможность повторного использования не является гарантией неограниченного срока службы.

Запросить коммерческое предложение на нейлоновый рукав для шланга с обертыванием

Для запроса о баллистическом нейлоновом рукаве для шланга BSTFLEX, отправьте внешний диаметр шланга или профиль пучка, длину покрытия, фотографию прокладки, место истирания, рабочую температуру и ожидаемое воздействие жидкостей. Укажите количество образцов, объем производства, маркировку, упаковку и требования к доставке.

Свяжитесь с BSTFLEX, предоставив ваш чертеж или требования к установке. Для применений, требующих различных видов защиты на одной машине, используйте страницу выбора защиты гидравлических шлангов для сравнения соответствующих конструкций изделий.
