Защитные кожухи для фланцев из нержавеющей стали

Защитные кожухи из нержавеющей стали для промышленных трубопроводных систем

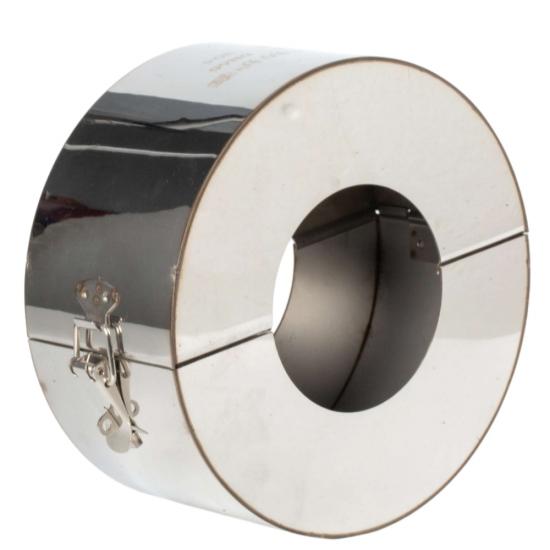

Защитные кожухи для фланцев BSTFLEX из нержавеющей стали — это съемные металлические защитные покрытия, предназначенные для установки на промышленные фланцевые соединения. Кожух имеет формованный корпус из нержавеющей стали с кольцевыми боковыми панелями вокруг отверстий для труб, а также откидную секцию и защелку из нержавеющей стали для удобства монтажа и технического обслуживания.

Такая конструкция обеспечивает более широкое внешнее покрытие, чем ленточный кожух с открытыми сторонами, и подходит для проектов, требующих более закрытого металлического покрытия вокруг фланцевого узла. Каждый кожух подбирается по размеру в соответствии с фактической геометрией фланца, диаметром трубы и доступным пространством для установки.

Эти изделия являются частьюзащитных покрытий для фланцев и клапанов BSTFLEXассортимента.

Полностью закрытая металлическая конструкция

Корпус кожуха окружает внешнюю часть фланцевого соединения, а кольцевые боковые панели направлены внутрь вокруг отверстий для труб. Такая геометрия помогает закрыть как периметр фланца, так и боковые области узла.

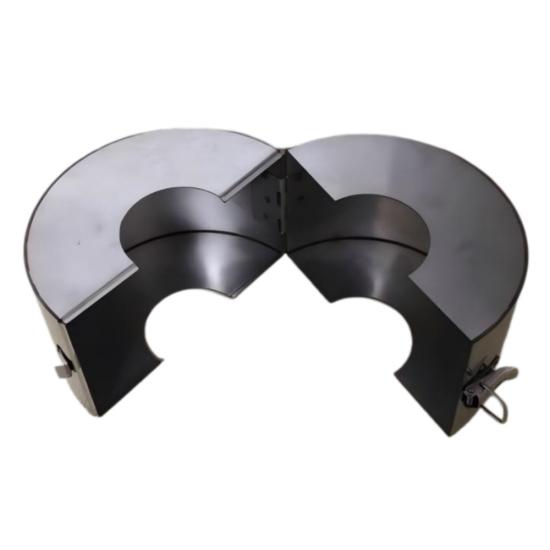

Изделие выполнено разъемным, чтобы его можно было открыть вокруг установленного соединения. Петля с одной стороны позволяет корпусу открываться, а защелка из нержавеющей стали фиксирует кожух после установки на место.

Итоговые размеры и площадь покрытия зависят от наружного диаметра фланца, ширины собранного соединения, наружного диаметра трубы, выступа болтов и зазоров до окружающего оборудования.

Конструкция изделия

Индивидуальные размеры для различных стандартов фланцев

Защитные кожухи для фланцев не следует выбирать только по номинальному размеру трубы. Различные стандарты фланцев и классы давления могут иметь разные наружные диаметры, толщину и расположение болтов.

Для расчета стоимости предоставьте стандарт фланца, номинальный размер, класс давления и фактические размеры соединения. Если фланец не соответствует HG/T 20592, отправьте применимый стандарт ANSI, ASME, DIN, EN, JIS или другой вместе с соответствующим чертежом с размерами.

Полезные размеры включают наружный диаметр фланца, общую ширину в сборе, наружный диаметр трубы, выступ болтов и гаек, а также ограничения по установке вблизи оборудования.

Промышленное применение

Защитные кожухи для фланцев из нержавеющей стали используются в промышленных трубопроводных системах, где требуется долговечная внешняя защита фланцев. Типичные запросы поступают от предприятий химической промышленности, фармацевтических заводов, систем генерации электроэнергии и других технологических трубопроводных установок.

Для пара, расплавленных солей или других сложных условий эксплуатации укажите в запросе рабочую среду, рабочую температуру и давление. Выбор материала и конструкция кожуха должны оцениваться с учетом фактических условий эксплуатации, а не только на основании названия изделия.

Разница между защитными кожухами для фланцев из нержавеющей стали и ленточными кожухами

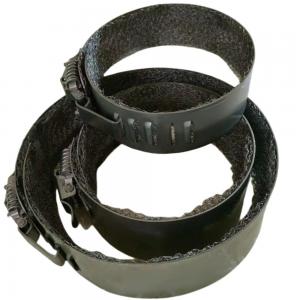

BSTFLEX также поставляетЛенточные фланцевые защитные кожухи из нержавеющей стали. Ленточная конструкция охватывает периметр фланца, оставляя боковые стороны более открытыми.

Продукт, описанный на этой странице, включает боковые панели вокруг отверстий для труб и, следовательно, обеспечивает более закрытую геометрию кожуха. Эти изделия следует выбирать в соответствии с требуемой степенью защиты, доступным пространством для установки и спецификацией проекта.

Установка

Установка должна выполняться только тогда, когда трубопроводное соединение находится в безопасном состоянии, и в соответствии с утвержденными на объекте рабочими процедурами.

1. Откройте защелку и раскройте корпус кожуха на петле.
2. Расположите кожух вокруг фланцевого соединения.
3. Проверьте зазоры вокруг трубы, болтов, изоляции и близлежащего оборудования.
4. Закройте корпус кожуха и зафиксируйте защелку из нержавеющей стали.
5. Убедитесь, что кожух расположен правильно и не мешает работе соседнего оборудования.

Кожух не следует устанавливать с усилием на фланец неподходящего размера. Во время планового осмотра перед повторным использованием проверьте корпус, петлю и защелку на наличие деформации, повреждений или коррозии.

Важные примечания по применению

Фланцевый защитный кожух из нержавеющей стали является внешним защитным покрытием. Он не является ремонтным хомутом, удерживающим давление, и не заменяет прокладку фланца, болтовые соединения или процедуры технического обслуживания трубопроводов.

Если для применения требуются специальное рассеивание струи, подавление тумана, внутренняя сетчатая конструкция или подтвержденные характеристики защитного экрана от брызг, эти требования должны быть указаны в запросе. Отдельная конфигурация фланцевого кожуха с сетчатой подкладкой может быть более подходящей в зависимости от спецификации проекта.

Часто задаваемые вопросы

Какая информация необходима для изготовления нестандартного фланцевого защитного кожуха из нержавеющей стали?

Укажите стандарт фланца, номинальный размер, класс давления, наружный диаметр фланца, ширину в сборе, наружный диаметр трубы и требуемое количество. Для нестандартных установок рекомендуется предоставить чертежи и фотографии.

Можно ли изготовить фланцевые защитные кожухи из нержавеющей стали для фланцев ANSI, DIN или JIS?

Да, возможность изготовления по индивидуальным размерам может быть рассмотрена при предоставлении правильного стандарта фланца и его размеров. Размеры кожуха должны быть подтверждены на основе фактического соединения или утвержденного чертежа фланца.

Являются ли эти кожухи такими же, как сетчатые защитные экраны от брызг для фланцев из нержавеющей стали?

Нет. Данный продукт определяется своим формованным металлическим корпусом с полным покрытием. Сетчатые защитные экраны от брызг включают дополнительную внутреннюю сетчатую структуру и должны рассматриваться как отдельная конфигурация продукта.

Являются ли фланцевые защитные кожухи из нержавеющей стали съемными?

Да. Шарнирный корпус и защелка позволяют открывать и снимать кожух во время планового осмотра и технического обслуживания.

Можно ли использовать такой же кожух на клапане?

Защита клапана обычно требует отдельного рассмотрения корпуса клапана, фланцевых соединений, рукоятки или привода. Индивидуальные фланцевые кожухи могут использоваться на соединениях клапанов, в то время как полная защита клапана требует специальной конструкции.

Запросить коммерческое предложение на изготовление нестандартного фланцевого защитного кожуха из нержавеющей стали

Отправьте в BSTFLEX чертеж вашего фланца, стандарт, размер, класс давления и измеренные габариты. Укажите рабочую среду, рабочую температуру, давление, требуемое количество и любые требования к материалам или документации.

Для нестандартных установок приложите фотографии спереди и сбоку, показывающие полное соединение и окружающее оборудование.

Запросить коммерческое предложение на фланцевые защитные кожухи из нержавеющей стали или отправьте ваши чертежи и спецификации по электронной почте на sales@pkfiresleeve.com.
