Однонаправленный рукав из углеродного волокна

Продольное углеродное армирование в гибкой трубчатой преформе для композитных валов, труб и фасонных деталей.

Обзор продукта

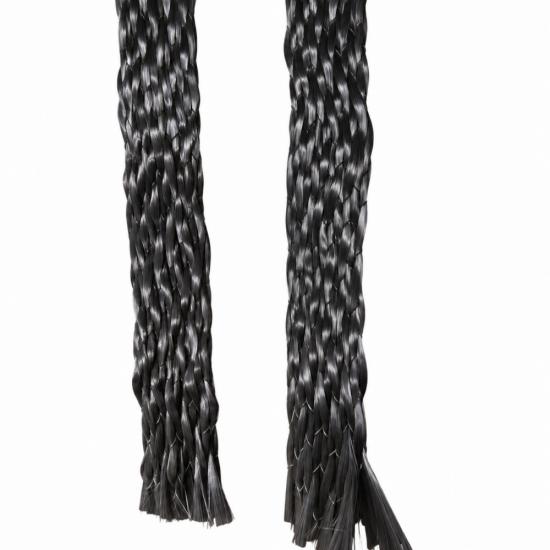

Однонаправленный углеродный рукав BSTFLEX располагает основные углеродные нити вдоль длины трубчатой преформы. Более тонкие поддерживающие нити сохраняют форму рукава, пока он надевается на оправку или деталь. Такая конструкция позволяет производителям размещать осевое армирование вокруг трубы или детали с изменяющимся поперечным сечением без необходимости формования плоского листа в трубу. Поставляется как сухое текстильное армирование для композитной выкладки; конечные свойства зависят от полного ламината и производственного процесса.

Разработано с учетом направления нагрузки

Для детали, требующей прохождения углеродных волокон от края до края, однонаправленный рукав обеспечивает трубчатый способ размещения основных нитей в 0-градусном, или осевом, направлении. Поддерживающие нити стабилизируют текстиль, но их не следует рассматривать как замену расчетному слою окружного или торсионного армирования.

Ламинат может сочетать осевое армирование с другими ориентациями волокон, если этого требуют нагрузки. Рукав следует выбирать с учетом фактической геометрии детали, вида нагрузки, смолы и режима отверждения. Окончательная прочность или жесткость не могут быть определены только по сухому рукаву.

Подгонка на прямых и фасонных деталях

Трубчатую форму можно примерить на прямых участках, конусах и переходах. Номинальный диаметр рукава сам по себе не определяет установленную посадку: конструкция поддерживающих нитей, форма оправки и натяжение при укладке также имеют значение. Для компонентов с несколькими диаметрами пришлите чертеж с указанием наименьшего и наибольшего сечений и длины каждого перехода. Физическая примерка может подтвердить покрытие и длину отреза перед заказом OEM.

Где это можно использовать

• Осевое армирование в композитных трубах, валах и полых профилях
• Выкладка поверх конических оправок или деталей с изменяющимся поперечным сечением
• Локальное продольное армирование в компонентах промышленного и спортивного оборудования
• Прототипы и серийные композитные сборки, требующие трубчатой преформы

Информация для спецификации

Для получения полезного коммерческого предложения укажите марку углеродной нити или размер жгута, если это определяется вашим проектом, номинальный и установленный диаметры, требуемый вес волокна, требования к поддерживающим нитям, длину рулона или отреза, а также желаемую упаковку. Сообщите нам, будет ли рукав укладываться на голую оправку или на другой слой армирования, и укажите предполагаемую систему смол.

BSTFLEX может обсудить индивидуальную конструкцию или образец в соответствии с этими требованиями. Марка нити, диапазон диаметров, вес, расширение и механические значения должны быть задокументированы для выбранного варианта продукта после подтверждения; значения от другого поставщика или для двуосной оплетки не определяют этот рукав.

Выберите архитектуру волокна, которая подходит для детали

В таблице указано размещение волокон. Проектировщик ламината должен определить полную схему выкладки и проверить отвержденную деталь на соответствие предполагаемым условиям эксплуатации.

Вопросы от покупателей композитов

Это готовая углеродная труба?

Нет. Этот продукт представляет собой сухой углеродный рукав для последующей композитной обработки. Он требует соответствующей системы смол, а также проверенной схемы выкладки и отверждения.

Может ли он заменить двуосную углеродную оплетку?

Это зависит от нагрузок. Эти две конструкции располагают основные волокна в разных направлениях. Конструкция, требующая кольцевого или торсионного армирования, может потребовать дополнительных слоев.

Что мне прислать для индивидуального образца?

Пришлите чертеж или образец, полный профиль диаметра, готовую длину, требования к углеродной нити, целевой вес волокна, процесс работы со смолой и пробное количество. Укажите годовую потребность, если вам нужно коммерческое предложение на поставку OEM.

Обсудить конструкцию OEM-рукава

Поделитесь геометрией детали и требуемым направлением волокон с BSTFLEX. Мы рассмотрим конструкцию рукава и требования к образцам перед тем, как предоставить предложение на серийную поставку.
