Руководство по подбору размера и установке плетеных рукавов из углеродного волокна

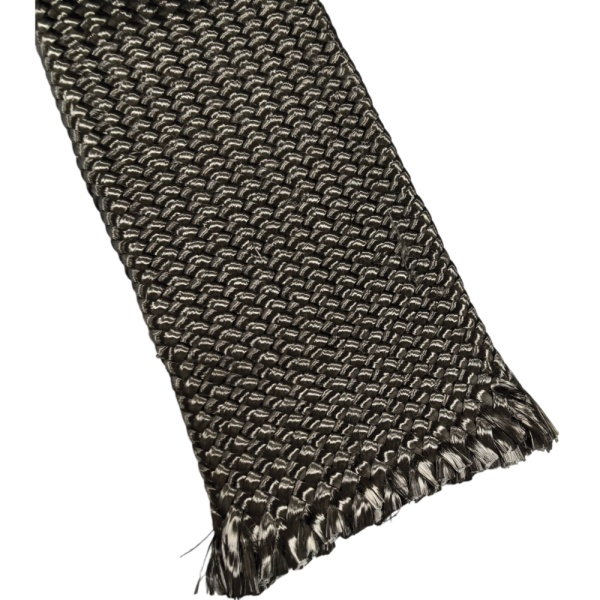

Плетеный рукав не имеет одного фиксированного диаметра. Если сдвинуть концы навстречу друг другу, трубка расширяется; если потянуть их в разные стороны, она становится уже. При этом одновременно меняется длина. Вот почему рукав, который легко надевается на самую широкую часть оправки, может покрывать меньшую площадь детали, чем предполагает его отрезанная длина.

Начните с чертежа детали, затем сравните его с диапазоном диаметров конкретной оплетки. BSTFLEX указывает варианты 3K, 6K, 12K и 24K на своей странице продукта «Плетеные рукава из углеродного волокна». Указанные там диапазоны являются отправной точкой для пробной примерки, а не гарантией того, что каждый рукав будет иметь одинаковое покрытие, угол или поведение при расширении.

Измерьте путь, который должен покрыть рукав

Для прямой трубки запишите внешний диаметр и длину, подлежащую армированию. Для конуса запишите наименьший и наибольший внешние диаметры и место, где происходит изменение. Добавьте размеры любых локальных элементов, через которые рукав должен пройти во время установки: воротники, закладные элементы, буртики или фитинги. Рукав может подходить к рабочей секции, но зацепиться за более крупный элемент, прежде чем достигнет своего конечного положения.

Также укажите, будет ли оплетка устанавливаться на голую оправку, пенопластовый сердечник, существующий слой композита или частично сформированный ламинат. Эти поверхности могут иметь разные внешние диаметры. Если планируется несколько слоев оплетки, проверяйте установленный диаметр для каждого последующего слоя, а не заказывайте каждый слой исходя из размера первой оправки.

Используйте диапазон из каталога для составления списка подходящих моделей

Сравните как самый узкий, так и самый широкий установленные диаметры с опубликованным диапазоном для модели-кандидата. Деталь, близкая к любому из пределов, требует физической примерки: рукав может растянуться, чтобы подойти, но может заметно раскрыться или потребовать другой длины отреза. Окончательный выбор также зависит от требуемого покрытия нитями, ориентации волокон и конструкции ламината.

Эти четыре примера взяты из опубликованной таблицы BSTFLEX, которая содержит дополнительные модели. Подтвердите текущие значения, допуски и наличие перед использованием любой записи в производственной спецификации.

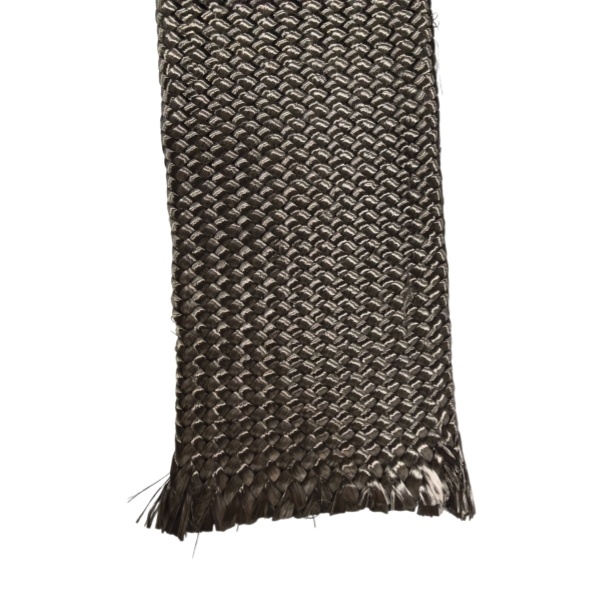

Маркировки '3K', '6K' и '12K' описывают количество филаментов в углеродном жгуте. Сами по себе они не определяют установленный диаметр или конечную прочность. Используйте полную запись модели, включая количество шпинделей и номинальную линейную плотность, при сравнении вариантов.

Проверьте длину после примерки

Не нарезайте все производственные заготовки только исходя из длины готового компонента. Наденьте пробный отрезок на реальную оправку, расправьте оплетку, не допуская неравномерного натяжения, и отметьте положения, где армирование должно начинаться и заканчиваться. Измерьте рукав, использованный между этими отметками. Эта проба учитывает изменение длины, вызванное фактическим диаметром и геометрией.

Для конической детали проверьте покрытие на обоих концах и вдоль перехода. Большие локальные изменения диаметра могут изменить угол оплетки и расстояние между нитями. Если покрытие слишком редкое на одном участке, протестируйте другой номинальный диапазон или другую конструкцию, вместо того чтобы предполагать, что дополнительное натяжение решит проблему. Сохраните утвержденный метод примерки и измеренную длину отреза для повторных заказов.

Примечания по установке для первого образца

1. Подготовьте оправку или сердечник в соответствии с выбранным композитным процессом и убедитесь, что острые края не зацепят сухие волокна.
2. Постепенно открывайте рукав и подавайте его на деталь, не волоча свободные нити по фитингам.
3. Переместите оплетку в конечное положение, затем распределите излишки длины и проверьте покрытие волокнами перед пропиткой.
4. Отмечайте место отреза только после того, как рукав будет подогнан. Согласуйте метод резки и припуск на обработку, чтобы конец не расплелся в процессе производства.
5. Запишите установленный диаметр, подогнанную длину, видимый угол и сделайте фотографии утвержденного образца.

Эти шаги являются проверкой посадки, а не заменой инструкций поставщика смолы по обработке или механической валидации готового ламината.

Что включить в запрос на подбор размера

Отправьте минимальный и максимальный установленные внешние диаметры, длину готового покрытия, чертеж с указанием переходов и фитингов, количество слоев, предполагаемую смолу и процесс, целевой размер нити и годовой объем. Если существующий рукав заменяется, приложите короткий образец и его фотографии на детали. BSTFLEX сможет сравнить текущий модельный рядс вашим методом установки и сообщите, какие образцы стоит попробовать.
