Выбор тканевого компенсатора для промышленной системы воздуховодов следует начинать с рабочих параметров, а не с названия ткани.
Два компенсатора с абсолютно одинаковыми размерами воздуховода могут потребовать совершенно разных конструкций, если один из них предназначен для чистого горячего воздуха при низкой температуре, а другой — для агрессивных дымовых газов, содержащих влагу и абразивные частицы.
Поэтому надежный процесс выбора должен учитывать температуру, давление, геометрию воздуховода, технологический газ, перемещения, скорость потока газа, вибрацию, химическое воздействие и схему установки как единую комплексную систему.

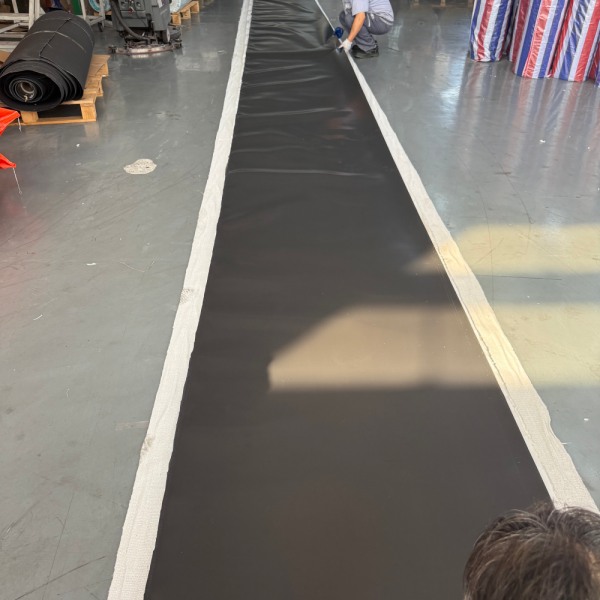

BSTFLEX производит на заказ неметаллические тканевые компенсаторы для промышленных воздуховодов, систем подачи горячего воздуха, вытяжных систем и отвода дымовых газов. В следующем руководстве объясняется информация, которую необходимо оценить перед выбором компенсатора.
Перед запросом коммерческого предложения определите следующие восемь пунктов:
Первый вопрос не «Какую ткань мне использовать?», а «Что происходит внутри этого воздуховода?»
Тканевый компенсатор воздуховода является частью комплексной системы воздуховодов. На его конструкцию влияют все условия, воздействующие на эту систему.
Прежде чем рассматривать материалы, запишите:
Как только эти условия станут известны, гибкий элемент может быть изготовлен с учетом конкретного применения.
Тканевые компенсаторы обычно используются потому, что промышленные воздуховоды могут быть очень большими и не всегда имеют круглое сечение.
Производитель должен получить фактические размеры воздуховода, а не номинальное описание.
| Тип воздуховода | Необходимая информация |
|---|---|
| Круглый | Внутренний или внешний диаметр |
| Прямоугольный | Ширина × высота |
| Квадрат | Размеры сторон |
| Переход | Размеры обоих концов и геометрия перехода |
| Неправильная форма | Чертеж или эскиз с размерами |
Прямоугольные соединения требуют особого внимания к углам. Прямые участки и углы деформируются по-разному при движении воздуховода, поэтому геометрия углов должна быть спроектирована, а не рассматриваться как продолжение прямой ленты.
Для существующих установок фотографии должны дополнять размеры, но не заменять чертеж с размерами.
Доступное расстояние между двумя точками крепления напрямую влияет на способность к перемещению.
Этот размер обычно называют:
Более широкий гибкий пролет обычно дает материалу больше пространства для деформации, в то время как очень короткий пролет может увеличить нагрузку на ленту.
Однако простое увеличение ширины ленты не всегда является решением. Излишки материала могут привести к образованию складок, вибрации или помехам для внутренних компонентов.
Поэтому правильный монтажный размер должен рассматриваться вместе с перемещением, давлением и геометрией вкладыша.
Температуру всегда следует разделять как минимум на два значения:
Если возникает аварийная температура, также укажите ожидаемую продолжительность ее воздействия.
Например, воздуховод, работающий непрерывно при 350°C, но иногда достигающий 600°C в течение нескольких минут, требует иной оценки материала, чем воздуховод, непрерывно работающий при 600°C.

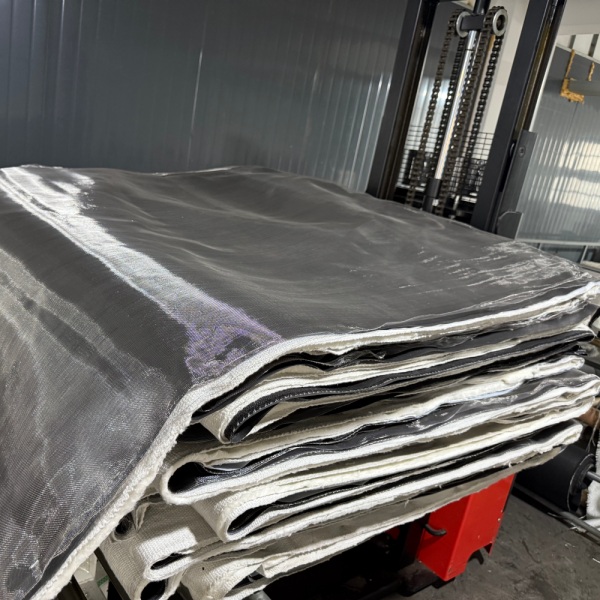

A высокотемпературный тканевый компенсатор обычно представляет собой многослойную тепловую систему. Гибкая уплотнительная мембрана может не подвергаться прямому воздействию полной температуры процесса.
Вместо этого конструкция может включать:
Такое устройство создает температурный градиент по всему соединению.
Распространенная ошибка — указывать только:
«Нам нужна ткань, устойчивая к 800°C».
Этого недостаточно для инженерных расчетов.
Производителю все равно необходимо знать, является ли температура 800°C постоянной, прерывистой или аварийной, а также подвергается ли соединение прямому воздействию потока газа, излучению или находится на изолированном воздуховоде.
Давление влияет как на требования к герметичности, так и на механическое поведение.
Промышленные системы воздуховодов часто работают при давлениях значительно ниже, чем в технологических трубопроводах, что является одной из причин широкого применения тканевых компенсаторов в таких задачах. Отраслевые руководства обычно относят тканевые компенсаторы к компонентам низкого давления.
Однако направление давления имеет важное значение.
Положительное давление выталкивает гибкий элемент наружу.
Конструктивные соображения могут включать:
Отрицательное давление втягивает ткань внутрь воздуховода.
Это может увеличить риск:
Поэтому для крупных воздуховодов с отрицательным давлением могут потребоваться соответствующие гильзы или опорные конструкции.
«Воздух» и «дымовой газ» ни в коем случае не должны рассматриваться как эквивалентные среды.
Совместимость материалов может существенно меняться в зависимости от того, что транспортируется по воздуховоду.
Полезная информация включает:
Неметаллические компенсаторы широко используются для газовых сред, включая горячий воздух, дымовой газ и химически агрессивные газы, однако конструкция гибкого материала должна подбираться под конкретные условия эксплуатации.
Газ может не казаться сильно коррозионным при рабочей температуре, но может стать гораздо более агрессивным при конденсации влаги.
Для систем дымовых газов укажите:
Эти условия могут влиять как на уплотнительные мембраны, так и на внутренние защитные слои.
Не указывайте только «общее перемещение».
Компенсатор должен быть спроектирован с учетом направления смещения.
Пример полезных данных о перемещении:
Осевое сжатие: 25 мм
Осевое растяжение: 10 мм
Боковое перемещение: ±30 мм
Угловое перемещение: 2°
Тканевые компенсаторы могут компенсировать осевые, боковые и угловые перемещения, и одним из их главных преимуществ является способность справляться с комбинированными перемещениями в пределах относительно компактной длины воздуховода.
Два соединения воздуховода перемещаются навстречу друг другу.
Две точки крепления перемещаются дальше друг от друга.
Одна сторона смещается перпендикулярно осевой линии воздуховода.
Соединительные фланцы поворачиваются относительно друг друга.
Несколько перемещений происходят одновременно.
Последний случай является обычным для реальных промышленных установок и должен быть четко определен при выборе.
Одной величины перемещения недостаточно.
Количество и частота рабочих циклов также могут влиять на усталость материала и срок службы.
Учитывайте, работает ли система:
Компенсатор, испытывающий один значительный тепловой цикл в месяц, принципиально отличается от того, который испытывает постоянное циклическое перемещение.
Скорость газа часто опускается в данных запроса предложений (RFQ), но она может оказать существенное влияние на срок службы ткани.
Высокоскоростной поток может вызвать:
Промышленные конструкции тканевых компенсаторов часто включают в себя внутренние гильзы (лайнеры), специально предназначенные для контроля турбулентности и защиты тканевого полотна от воздействия потока.
Цементная пыль, летучая зола, частицы печной шихты и другие твердые вещества могут быстро повредить гибкий текстиль при постоянном воздействии на него.
Если присутствуют твердые частицы, сообщите производителю:
Для абразивных сред может потребоваться внутренняя футеровка, износостойкий материал горячей стороны или барьер для предотвращения накопления.
При выборе материала следует рассматривать химические вещества независимо от температуры.
Возможные проблемы включают:
Ткань с покрытием PTFE, ткань с силиконовым покрытием и необработанная стеклоткань имеют совершенно разное химическое поведение.
Правильный выбор зависит от сочетания температуры и химической среды, а не только от химической стойкости.
Конструкцию материала следует выбирать только после определения условий эксплуатации.
| Семейство материалов | Возможная функция | Основные факторы выбора |
|---|---|---|
| Стеклоткань | Армирующий или термостойкий текстильный слой | Температура, прочность и переплетение |
| Стеклоткань с силиконовым покрытием | Гибкий защитный или уплотнительный слой | Температура, гибкость и окружающая среда |
| Ткань с покрытием PTFE | Химически стойкий газовый барьер | Химия процесса и температура |
| Кремнеземная ткань | Высокотемпературная защита | Температура горячей стороны и тепловое воздействие |
| Изоляционный слой | Контроль температурного градиента | Температура процесса и требуемая температура холодной стороны |
| Металлическая сетка или вкладыш | Механическая защита и защита от потока | Скорость, абразивный износ и частицы |
BSTFLEX работает с несколькими высокотемпературными тканевыми системами, что позволяет адаптировать конструкцию соединения к различным тепловым и технологическим условиям.
Изоляционная подушка не всегда обязательна для каждого компенсатора.
Обычно она рассматривается в тех случаях, когда температуру процесса необходимо снизить до того, как она достигнет внешних гибких уплотнительных слоев.
Ее конструкция зависит от:
Подушка должна оставаться достаточно гибкой, чтобы позволить соединению перемещаться, обеспечивая при этом адекватную тепловую защиту.
Вкладыш может быть одним из важнейших компонентов при эксплуатации воздуховодов в тяжелых условиях.
Его назначение может включать:
Отраслевые рекомендации особо выделяют выбор вкладыша, высоту выступа и монтажную длину как важные переменные при проектировании тканевых компенсаторов.
Окружающая изоляция воздуховода также имеет значение.
Если воздуховод изолирован снаружи, эта изоляция может изменить распределение температуры вокруг рамы компенсатора и гибкой ленты.
Производитель должен знать:
Гибкий элемент должен быть надежно закреплен, не создавая локальных напряжений, повреждающих ленту.
Распространенные варианты включают:
Для проектов по замене укажите:
Каркасы тканевых компенсаторов могут быть спроектированы под сварное или болтовое соединение в зависимости от применения.
Не предполагайте, что компенсатор может автоматически компенсировать неограниченную погрешность монтажа.
Если известна несоосность, её следует указать в требованиях к перемещению до начала производства.
Инструкции по монтажу от ведущих производителей компенсаторов специально предупреждают, что несоосность должна оставаться в согласованных проектных пределах, если только она не была преднамеренно заложена в конструкцию компенсатора.
Наружная установка выдвигает дополнительные требования, которые могут отсутствовать внутри цеха.
К ним могут относиться:
Поэтому внешнее покрытие должно подбираться с учётом как технологических условий, так и окружающей среды.
Процесс выбора различается для нового проекта и для замены.
Компенсатор может проектироваться совместно с:
Не скопируйте просто старый компенсатор, если он преждевременно вышел из строя.
Перед заменой выясните:
Рекомендации по замене от опытных производителей также подчеркивают необходимость анализа исходных спецификаций и истории эксплуатации, а не автоматического воспроизведения вышедшей из строя конструкции.
| Условия эксплуатации | Вопрос по проектированию | Возможное проектное решение |
|---|---|---|
| Высокая температура газа | Могут ли внешние слои выдержать температуру процесса? | Добавить изоляцию и соответствующие материалы горячей стороны |
| Большое боковое перемещение | Достаточно ли гибкого пролета? | Оптимизировать ширину ленты и геометрию соединения |
| Высокая скорость газа | Будет ли ткань подвергаться прямому воздействию турбулентности? | Рассмотреть внутренний вкладыш |
| Абразивная пыль | Будут ли частицы ударяться о гибкий элемент? | Добавить защиту от истирания или вкладыш |
| Коррозионно-активный влажный газ | Является ли конденсат химически агрессивным? | Выбрать совместимую уплотнительную мембрану |
| Отрицательное давление | Может ли ткань быть втянута внутрь? | Оценить вкладыш и геометрию опоры |
| Наружная установка | Будет ли соединение подвергаться воздействию погоды и УФ-излучения? | Выбрать подходящее внешнее покрытие |
| Частые циклы | Как часто повторяется движение? | Оценить усталость материала и геометрию |
Условия эксплуатации:
Приоритеты выбора:
Конструкция должна быть ориентирована на защиту от абразивного износа, высокотемпературную изоляцию, работу при отрицательном давлении, конструкцию углов и достаточный допуск на перемещения. Внутренний вкладыш может быть важен для защиты гибкой ленты от запыленного газа.
Условия эксплуатации:
Приоритеты выбора:
Гибкость и виброустойчивость могут быть важнее, чем тяжелый изоляционный пакет. Тем не менее, следует учитывать вибрацию ленты и локальный поток воздуха вокруг соединения вентилятора.
Условия эксплуатации:
Приоритеты выбора:
Химическая стойкость газонепроницаемого слоя может быть важнее, чем максимальная температурная способность. Следует тщательно проанализировать конденсацию и температуру холодной стороны.
Многие проблемы с компенсаторами начинаются еще до производства.
Избегайте следующих ошибок при составлении спецификаций:
Для максимально быстрой технической оценки отправьте вместе с запросом следующую информацию:
| Применение | Электростанция, цементный завод, печь, вентилятор, котел, вытяжная система или другое оборудование |
| Форма | Круглая, прямоугольная, квадратная или специальная |
| Размеры | Диаметр или ширина × высота |
| Монтажная длина (от фланца до фланца) | Установочная длина соединения |
| Рабочая температура | Постоянное значение |
| Максимальная температура | Пиковое значение и продолжительность |
| Давление | Положительное или отрицательное, рабочие и расчетные значения |
| Рабочая среда | Состав газа и влажность |
| Перемещение | Осевое сжатие, растяжение, боковое и угловое смещение |
| Скорость газа | Рабочая скорость потока, если известна |
| Частицы | Пыль, зола или абразивные твердые частицы |
| Окружающая среда | В помещении или на открытом воздухе |
| Количество | Прототип, замена или производственное количество |
| Чертеж | PDF, CAD или эскиз с размерами |
Промышленные тканевые компенсаторы должны проектироваться с учетом особенностей системы воздуховодов, а не выбираться как стандартные текстильные компоненты.
BSTFLEX может оценить конструкции по индивидуальному заказу для воздуховодов горячего воздуха, выхлопных газов и дымовых газов на основе рабочей температуры, давления, перемещения, состава газа, геометрии и требований к окружающей среде заказчика.

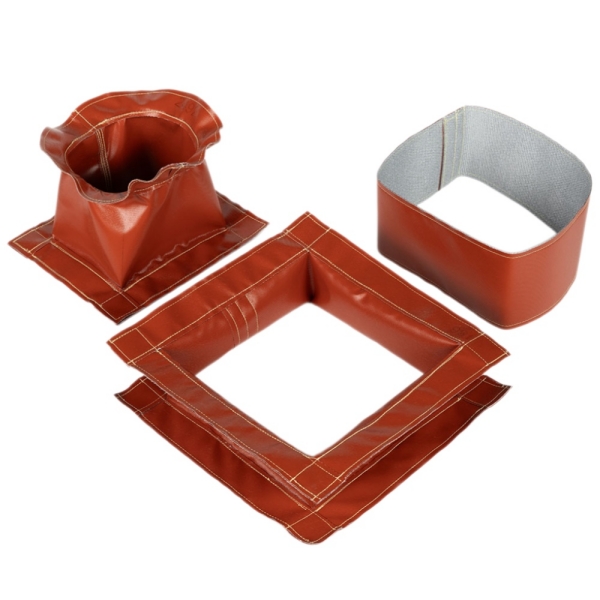

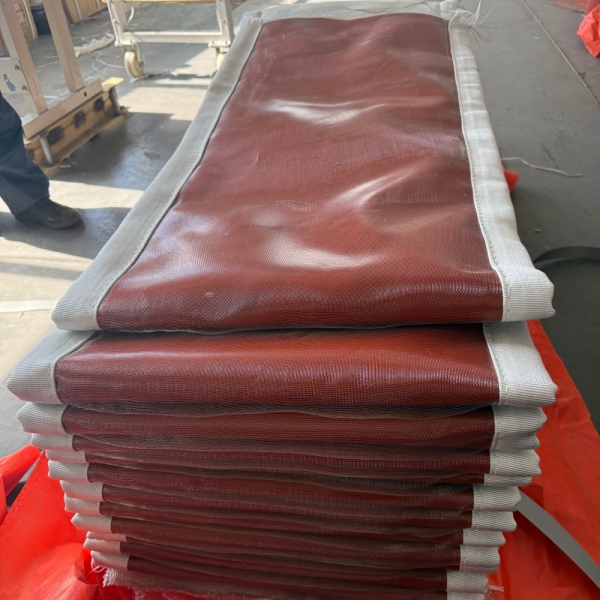

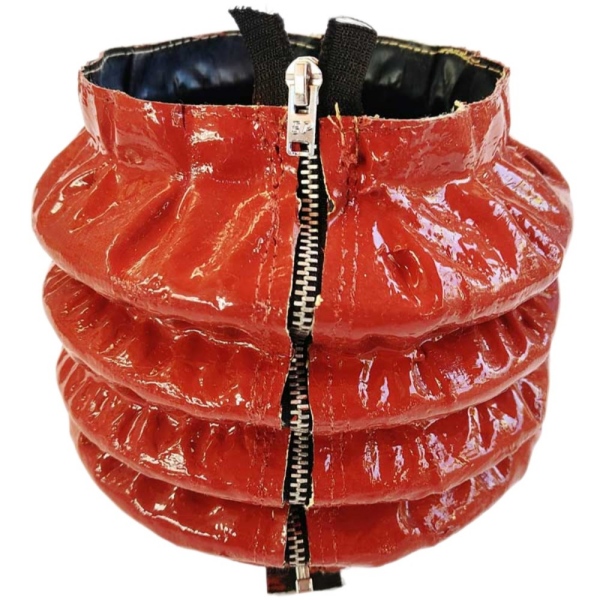

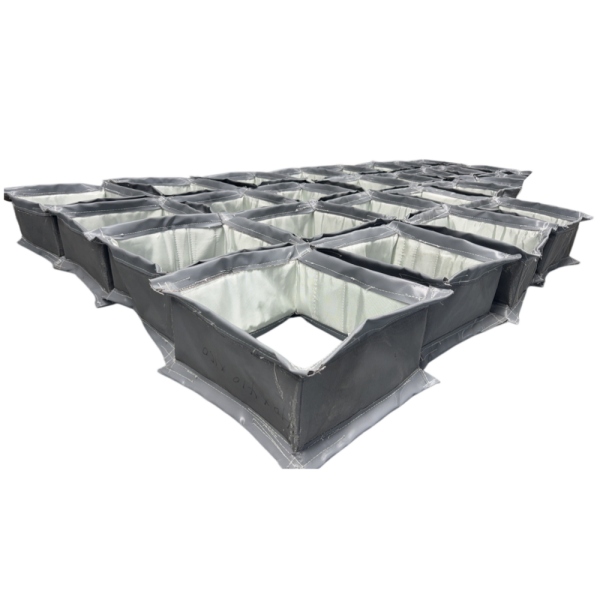

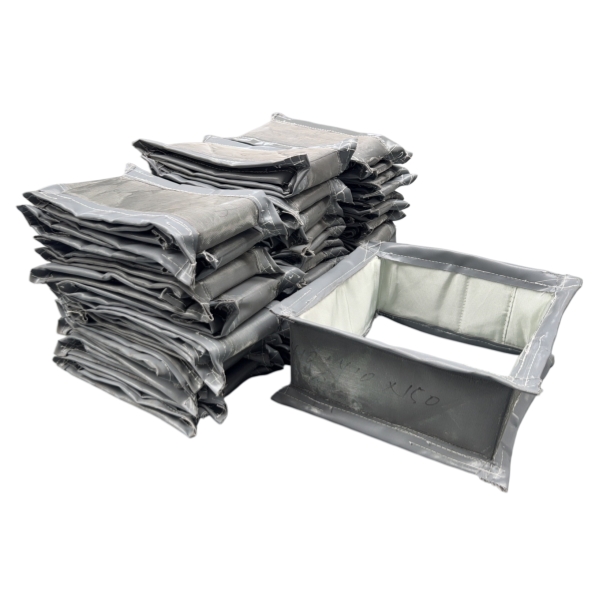

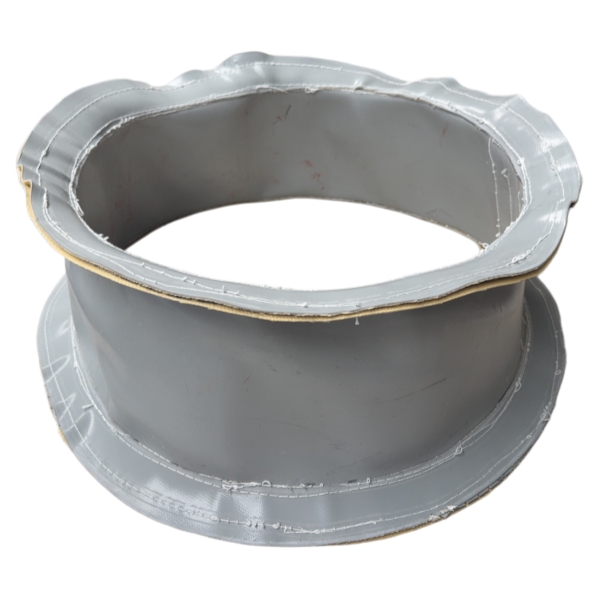

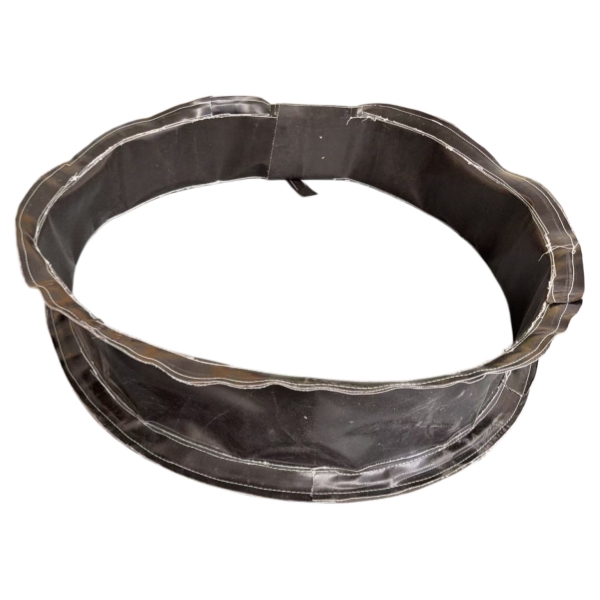

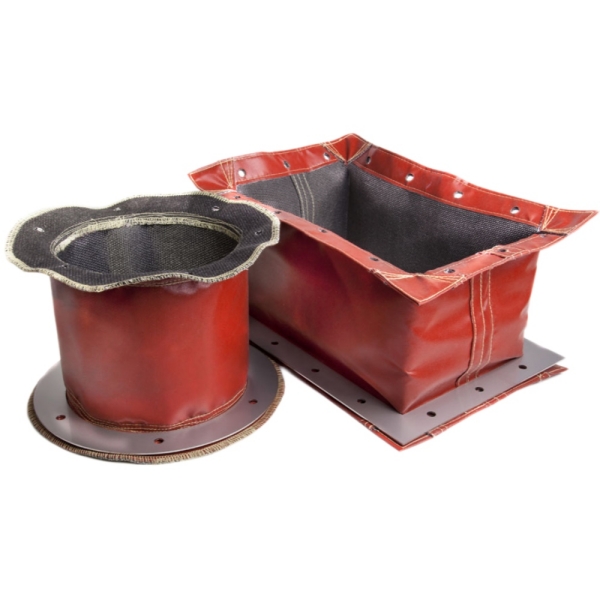

Доступные решения включают круглые, прямоугольные и специальные тканевые компенсаторы для воздуховодов, с гибкими конструкциями, использующими технические ткани, ткани с покрытием, уплотнительные слои, изоляцию и защитные компоненты в соответствии с требованиями применения.
Ознакомьтесь со страницей продукта Неметаллический тканевый компенсатор BSTFLEX для получения информации об изготовлении по индивидуальному заказу.
Для получения индивидуального коммерческого предложения укажите размер воздуховода, монтажную длину, нормальную и максимальную температуру, рабочее давление, технологический газ, осевое перемещение, боковое перемещение, скорость газа и имеющиеся чертежи.
