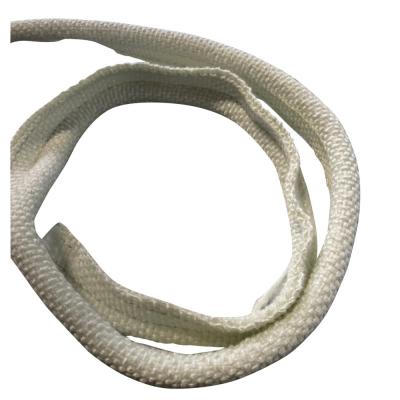

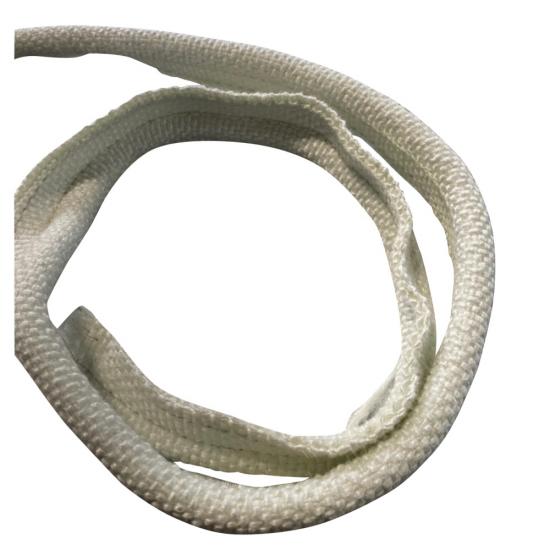

Уплотнительная прокладка с армированием из стекловолокна представляет собой гибкий термоизоляционный профиль, изготовленный из тканого стекловолоконного внешнего слоя, окружающего сжимаемое стекловолоконное ядро. Ее цельностекловолоконная конструкция обеспечивает мягкое, эластичное уплотнение для дверей промышленных печей, люков доступа к печам, нагреваемых корпусов и другого термооборудования.
В отличие от металлических уплотнителей типа «головастик», стекловолоконный сердечник обеспечивает более мягкое сжатие и легко повторяет незначительные неровности сопрягаемой поверхности. Когда дверь или панель закрываются, выпуклость сжимается, заполняя уплотнительный зазор, а встроенный плоский хвостовик надежно удерживает прокладку на месте.
Компания BSTFLEX производит прокладки из стекловолокна в форме головастика с нестандартными диаметрами, шириной хвостовой части, длиной и профилем. Изделия могут быть разработаны по чертежам, размерам или существующим образцам прокладок для производства OEM-продукции и замены уплотнительных элементов.
заказ (MOQ):
1Оплата:
EXW, FOB, CIF, DDP, FCA, etcпорт доставки:
Shanghai, NingboОнКрышка из стекловолокна, сердцевина из стекловолокна, прокладка "головастик".Это гибкий термоизоляционный профиль, изготовленный из тканого стекловолоконного внешнего покрытия, окружающего сжимаемый стекловолоконный сердечник. Его цельностекловолоконная конструкция обеспечивает мягкое, эластичное уплотнение для дверей промышленных печей, люков доступа к печам, нагреваемых корпусов и другого термооборудования.
В отличие от металлических уплотнителей типа «головастик», стекловолоконный сердечник обеспечивает более мягкое сжатие и легко повторяет незначительные неровности сопрягаемой поверхности. Когда дверь или панель закрываются, выпуклость сжимается, заполняя уплотнительный зазор, а встроенный плоский хвостовик надежно удерживает прокладку на месте.
Компания BSTFLEX производитпрокладки из стекловолокна для головастиковИзготавливаются на заказ с заданными диаметрами колб, шириной хвостовой части, длиной и профилем. Продукция может быть разработана по чертежам, размерам или существующим образцам прокладок для производства OEM-продукции и замены уплотнительных элементов.

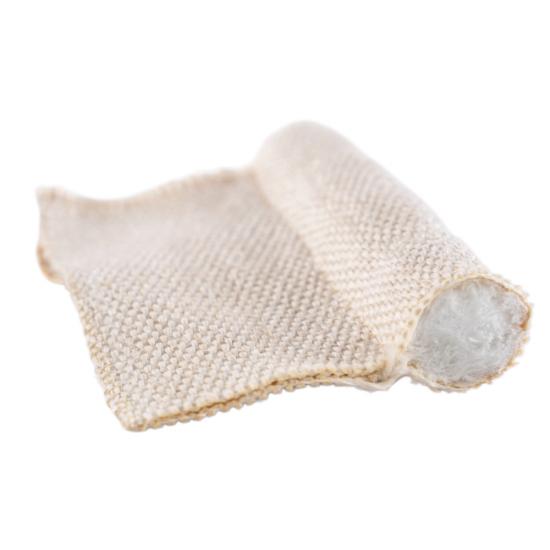

В этой прокладке стекловолокно используется как для внешнего текстильного покрытия, так и для внутреннего сжимаемого сердечника. Эти два компонента выполняют разные функции, но работают вместе как единый уплотнительный профиль.
| Компонент | Строительство | Функция |
|---|---|---|
| Внешняя обложка | Вуден Фибергстеклянная ткань | Обеспечивает гибкую внешнюю теплоизоляционную текстильную поверхность. |
| Внутреннее ядро | Сердцевина из стекловолокна | Создает мягкий и сжимаемый уплотнительный элемент. |
| Луковица | Крышка из стекловолокна со стекловолоконным сердечником | Прижимается к сопрягаемой поверхности, создавая герметичное соединение. |
| Хвост | Тканое стекловолокно | Обеспечивает плоскую поверхность для механического крепления. |
Уплотнительная втулка представляет собой функциональную уплотнительную секцию прокладки типа «головастик». Когда дверь или панель закрываются, на втулку оказывается давление, и стекловолоконный сердечник сжимается.
Такое сжатие позволяет прокладке занимать пространство между двумя сопрягаемыми поверхностями и компенсировать небольшие изменения размеров, неровности поверхности и изменения зазора уплотнения.
Поскольку внутренняя структура основана на стекловолокне, а не на металлической сетке, колба обеспечивает сравнительно мягкую характеристику сжатия. Это делает конструкцию особенно полезной там, где требуется хорошая адаптивность без дополнительной жесткости металлического сердечника.
Не для всех промышленных дверных уплотнителей требуется армирование нержавеющей сталью или инконелем. Во многих случаях для термоуплотнения необходимо сочетание гибкости, тепловых характеристик и прочности на сжатие, обеспечиваемое стекловолоконным сердечником.
Ключевые характеристики включают:
Внешняя оболочка изготовлена из тканого стекловолокна. Она содержит внутренний сердечник, образует монтажный хвостовик и обеспечивает открытую поверхность прокладки.
Стекловолокно широко используется для изготовления промышленных термосварных швов, поскольку сочетает в себе гибкость, стабильную текстильную структуру и устойчивость к высоким температурам.
Тканевое покрытие может повторять прямые участки, углы и контуры оборудования, сохраняя при этом характерный профиль в виде утолщения и хвостовой части.
Двери промышленных печей — одно из основных применений этой конструкции.
При закрывании дверь прижимает стекловолоконную часть к раме. Мягкий сердечник адаптируется к имеющемуся зазору и помогает поддерживать контакт по всему периметру проема.
Плоский хвостовой конец может быть закреплен под удерживающей полосой или механически прикреплен в зависимости от конструкции печи.
Области применения могут включать печи периодического действия, сушильные печи, печи для отверждения, холодильные камеры, конвейерные печи и другие промышленные системы отопления.
Аналогичная геометрия с утолщением и хвостовой частью может использоваться вокруг люков доступа к печам, смотровых панелей и теплоизоляционных кожухов, где требуется гибкое текстильное уплотнение.
При выборе материала всегда следует учитывать фактическую непрерывную температуру и пиковое воздействие. Для более жестких термических условий компания BSTFLEX может изготавливать аналогичные конструкции уплотнительных прокладок типа «головастик» с использованием кремнеземной ткани, керамической ткани или других высокотемпературных текстильных материалов.
Выбор правильного сердечника важен, поскольку он влияет на поведение прокладки под давлением.
| Характерный | Сердцевина из стекловолокна | Сердечник из нержавеющей стали |
|---|---|---|
| Ощущение сжатия | Мягче | Дополнительная структурауред |
| Соответствие | Высокий | Зависит от конструкции сетки. |
| Металлическая арматура | Нет | Да |
| Опора для лампочки | Обеспечивается плотностью сердцевины волокна. | Обеспечивается металлической сердцевиной. |
| Типичная причина выбора | Мягкая компрессия и гибкость | Механическое упрочнение и упругость |
Уплотнительная прокладка типа «головастик» с сердечником из инконеля предназначена для решения других задач.
В тех случаях, когда требуется мягкий, неметаллический и эластичный сердечник, предпочтительнее использовать сердечник из стекловолокна. В случаях, когда требуется более прочное металлическое армирование и более высокие требования к теплоизоляционным характеристикам самого сердечника, можно выбрать сердечник из сетки инконеля.
Правильная конструкция зависит от рабочей температуры, степени сжатия, усилия закрывания двери, температурных циклов и предполагаемой механической эксплуатации.
| Продукт | Уплотнительная прокладка из стекловолокна для головастика |
|---|---|
| Внешняя обложка | ВовТкань из стекловолокна |
| Внутреннее ядро | Сердцевина из стекловолокна |
| Строительство | Сжимаемая лампа с плоским креплением на конце |
| Диаметр колбы | Обычай |
| Ширина хвоста | Обычай |
| Длина | Обычай |
| Профиль | Изготавливается на заказ в соответствии с требованиями применения. |
| Температурный диапазон | Зависит от марки стекловолокна, конструкции сердечника и условий эксплуатации. |
| OEM-производство | Доступный |
Эффективность защиты от головастиков во многом зависит от правильного выбора размеров профиля.
Компания BSTFLEX может производить различные:
Для проектов по замене заказчик может предоставить исходное поперечное сечение прокладки, чертеж оборудования, размеры, фотографии или физический образец.
Две прокладки из стекловолокна в форме головастика с одинаковыми внешними размерами не обязательно будут иметь идентичные характеристики сжатия.
Конструкция и плотность внутреннего стекловолоконного сердечника влияют на то, какое усилие необходимо приложить для сжатия колбы и как ведет себя уплотнительная прокладка после открытия дверцы оборудования.
По этой причине при выборе сменных прокладок следует учитывать не только диаметр уплотнителя, но и другие параметры, если важна эффективность сжатия.
Такая конструкция является практичным выбором, когда этого требует конкретное применение:
Для применений, требующих более прочного механического усиления, компания BSTFLEX может изготавливать прокладки для защиты головастиков от воздействия стекловолокна с сердечниками из нержавеющей стали или инконеля.
Для применений, требующих другого температурного диапазона, покрытие можно также заменить на кремнезем, керамику или другие высокотемпературные ткани.
Компания BSTFLEX поставляет как новые профили прокладок для производителей оригинального оборудования, так и сменные уплотнения для существующего промышленного оборудования.
Для проектов по замене оборудования полезно предоставить следующую информацию:
Эти детали позволяют более точно оценить конструкцию прокладки, чем простое указание общего названия изделия.
Уплотнительная прокладка в форме головастика с сердечником из стекловолокна представляет собой профиль уплотнения в виде луковицы и хвоста, внутри которой находится сжимаемый стекловолоконный материал. В этой конструкции в качестве внешнего покрытия также используется тканое стекловолоконное полотно.
Главное преимущество — мягкое и гибкое сжатие. Стекловолоконный сердечник может принимать форму уплотнительных поверхностей, не создавая дополнительной жесткости, характерной для металлической сетки.
Нет. В данном изделии используется сердечник из стекловолокна. Сердечники из нержавеющей стали и инконеля доступны в виде отдельных конструкций для применений, требующих металлического армирования.
Они широко используются вокруг дверц промышленных печей, люков доступа к печам, теплоизоляционных кожухов, оборудования для термообработки и других нагреваемых промышленных систем.
Да. Компания BSTFLEX может изготовить на заказ колёсный вал, колёсную часть, габаритные размеры, длину и конструкцию стекловолоконного сердечника в соответствии с требованиями конкретного применения.
Да. Существующие образцы прокладок, чертежи поперечных сечений, фотографии и размеры могут быть использованы для разработки профилей для замены.
Компания BSTFLEX может производить уплотнительные конструкции для головастиков, используя альтернативные материалы, такие как кремнеземная ткань, керамическая ткань и другие высокотемпературные текстильные материалы, а также различные волоконные или металлические сердечники.
Компания BSTFLEX производитстекловолоконный чехол стекловолоконный сердечник прокладки в форме головастикадля промышленных печей, дверц печей, теплоизоляционных кожухов и оборудования OEM-производителей.
Пришлите нам информацию о диаметре колбы, ширине хвостовой части, требуемой длине, рабочей температуре, количестве и области применения. Чертежи, фотографии и существующие образцы прокладок также могут быть использованы для разработки индивидуальных решений.
Изучите дополнительные материалыпрокладки для головастиков и высокотемпературные уплотнения для головастиковдля уплотнительных конструкций из стекловолокна, кремнезема, керамики, ткани с покрытием и металла.
