Газоходы высокотемпературных дымовых газов создают одну из самых сложных эксплуатационных сред для тканевого компенсатора. Компенсатор должен справляться с несколькими проблемами одновременно: повышенной температурой газа, тепловым расширением, отрицательным давлением, летучей золой или технологической пылью, коррозионно-активными компонентами газа, вибрацией и значительными разнонаправленными перемещениями воздуховода.
По этой причине высокотемпературный тканевый компенсатор не следует выбирать, просто ориентируясь на ткань с самым высоким заявленным температурным рейтингом. Надежная работа зависит от всей архитектуры компенсатора, включая гибкую ленту, газонепроницаемый слой, теплоизоляцию, защиту горячей стороны, внутренний вкладыш и геометрию, доступную для перемещения.
BSTFLEX производит на заказ неметаллические тканевые компенсаторы для промышленных систем воздуховодов горячего воздуха, выхлопных газов и дымовых газов.
Ключевой принцип проектирования: В системе горячих дымовых газов гибкая уплотнительная мембрана не обязательно должна работать при полной температуре газа. Правильно спроектированная система изоляции и защиты горячей стороны может создать контролируемый температурный градиент по всему компенсатору.
Промышленные дымовые каналы могут значительно изменять свои размеры при переходе от холодного состояния к полной рабочей температуре.
Длинный стальной газоход расширяется по мере повышения температуры. Если это расширение ограничено, дополнительные нагрузки могут передаваться на стенки воздуховода, опорные конструкции, вентиляторы, котлы, печи и оборудование для очистки от загрязнений.
Компенсатор дымовых газов обеспечивает гибкую секцию, где это тепловое перемещение может происходить контролируемым образом.
Типичные источники перемещений включают:
Тканевые компенсаторы особенно полезны в этих системах, поскольку они могут компенсировать осевые, боковые и угловые перемещения с относительно низкими силами упругости. Отраслевые производители обычно используют их в системах воздуховодов с горячими газами при низком давлении.
Применение в условиях высокотемпературных дымовых газов обычно представляет собой сочетание нескольких эксплуатационных нагрузок.
| Рабочее состояние | Потенциальное воздействие на компенсатор |
|---|---|
| Высокая температура газа | Термическая деградация уплотнительных и армирующих материалов |
| Летучая зола или пыль | Абразивный износ и накопление внутри полости компенсатора |
| Отрицательное давление | Гибкий материал может быть втянут в поток газа |
| Высокая скорость газа | Флаттер, турбулентность и локальный механический износ |
| Кислотные компоненты газа | Химическое воздействие на несовместимые материалы |
| Конденсация | Потенциально сильная коррозия или воздействие химических веществ |
| Термическая цикличность | Многократные изгибы и изменение размеров |
| Значительное перемещение воздуховода | Нагрузка на гибкую ленту и систему крепления |
Вот почему два дымовых канала, работающих при одинаковой температуре, могут требовать совершенно разных конструкций компенсаторов.
Многие компенсаторы для тяжелых условий эксплуатации представляют собой многослойные сборки.
Каждый слой выполняет отдельную функцию.
Внутренняя защитная система расположена ближе всего к потоку газа.
В зависимости от области применения, ее роль может включать:
Высокотемпературные текстильные материалы, такие как кремнеземные или другие термостойкие ткани, могут быть оценены для этой части системы в зависимости от фактических условий эксплуатации.
Изоляционный слой снижает теплопередачу от технологического газа к уплотнительным и внешним гибким слоям.
Это создает температурный градиент по всей толщине компенсатора.
Требуемая толщина изоляции зависит от:
Газовое уплотнение должно удерживать технологическую среду, оставаясь гибким при многократных перемещениях.
При его выборе следует учитывать:
Композитные ткани на основе PTFE используются в некоторых химически требовательных применениях дымовых газов из-за их химической стойкости, в то время как фактически допустимая температура зависит от конкретной системы материалов и теплового расчета.
Тканые технические ткани могут обеспечить механическую прочность и стабильность размеров гибкой ленты.
Стекловолокно обычно используется, поскольку оно сочетает в себе термостойкость с полезными прочностными свойствами.
Внешний слой должен быть устойчив к воздействию:
При работе с загрязненными дымовыми газами или газами с высокой скоростью потока часто необходимо защищать тканевый компенсатор от прямого воздействия газового потока.
Направляющий экран создает более плавный внутренний путь и помогает защитить гибкий элемент.
Его функции могут включать:
В конструкциях для работы с высокотемпературными загрязненными дымовыми газами экраны обычно используются специально для защиты гибкого компенсатора от абразивного износа и для управления потоком, содержащим твердые частицы.
Дымовой газ может переносить летучую золу, клинкерную пыль, цементную пыль или другие твердые частицы.
Если этот материал скапливается в полости компенсатора, он может препятствовать его движению и увеличивать локальный износ.
Барьер от накопления отложений используется для уменьшения количества твердых частиц, попадающих в эту полость и заполняющих ее.
Он может работать совместно с направляющим экраном для:
Барьеры от накопления отложений являются распространенной конструктивной особенностью систем компенсаторов для загрязненных дымовых газов.
Не существует единой «лучшей ткани» для любого высокотемпературного компенсатора.
Выбор правильного материала зависит от того, где этот материал расположен в компенсаторе и какую функцию он выполняет.
| Семейство материалов | Возможная роль | Основной инженерный фактор |
|---|---|---|
| Стеклоткань | Армирующий и теплоизоляционный текстильный слой | Температура и механическая прочность |
| Кремнеземная ткань | Высокотемпературная защита горячей стороны | Прямое тепловое воздействие |
| Стеклоткань с силиконовым покрытием | Внешний гибкий или уплотнительный слой | Температура, погодные условия и гибкость |
| Ткань с покрытием PTFE | Химически стойкое газовое уплотнение | Химический состав и температура мембраны |
| Изоляционные материалы | Снижение температуры через соединение | Температурный градиент |
| Металлическая сетка или вкладыш | Защита от потока и абразивного износа | Скорость потока и содержание твердых частиц |
BSTFLEX производит различные высокотемпературные ткани, позволяющие рассматривать различные текстильные системы в зависимости от их роли внутри компенсатора.
Указания только одной температуры редко бывает достаточно.
Полезная спецификация должна различать:
Температура, наблюдаемая во время нормальной установившейся работы.
Наивысшая ожидаемая температура процесса во время нештатных или временных условий.
То, длится ли максимальная температура секунды, минуты или часы, может существенно повлиять на выбор материала.
Повторяющиеся температурные циклы могут вызвать как термическую, так и механическую усталость.
При наружной установке также могут наблюдаться очень низкие температуры окружающей среды во время останова.
В некоторых системах сгорания и дымоудаления риск коррозии не является самым высоким при максимальной рабочей температуре.
Он может стать более серьезным, когда газ охлаждается достаточно для образования кислотных конденсатов.
Это означает, что проектировщикам следует учитывать:
Химически стойкая газовая мембрана может потребоваться, даже если максимальная температура процесса не кажется необычно высокой.
Многие котельные и вытяжные системы работают при отрицательном давлении.
Это создает иные механические условия по сравнению с воздуховодами с избыточным давлением.
Давление может втягивать гибкий элемент внутрь по направлению к потоку газа.
Возможные последствия включают:
Поэтому соединение должно проектироваться с учетом отрицательного давления как определенного рабочего параметра, а не просто описываться как «низкое давление».
Чистый горячий воздух и загрязненный дымовой газ — это принципиально разные области применения.
Для соединения, по которому проходит чистый нагретый воздух, может потребоваться гибкость и термостойкость, но не требуется защита от истирания.
Для соединения, работающего с загрязненным дымовым газом, дополнительно может потребоваться:
По этой причине тип и концентрация твердых частиц, взвешенных в газе, должны быть включены в запрос предложений (RFQ). Отраслевые руководства по проектированию особо выделяют температуру газа, скорость потока, а также количество и абразивность взвешенных твердых частиц в качестве основных параметров проектирования тканевых компенсаторов.
Тепловые перемещения следует рассчитывать исходя из параметров системы воздуховодов, а не оценивать по размерам компенсатора.
Четыре ключевых значения:
| Осевое сжатие | Секции воздуховода сближаются |
| Осевое растяжение | Секции воздуховода расходятся |
| Боковое перемещение | Одно соединение смещается в сторону относительно другого |
| Угловое перемещение | Торцы соединений поворачиваются относительно друг друга |
Высокотемпературные тканевые компенсаторы могут компенсировать значительные перемещения, но допустимая величина перемещения зависит от пролета ленты, геометрии, монтажного положения и конструкции материала.
Гибкий пролет между точками крепления определяет, какой объем материала доступен для деформации.
Если пролет слишком мал для требуемого бокового или осевого перемещения, ткань может подвергнуться чрезмерному напряжению.
Однако, если оставить слишком много свободного материала, это может привести к:
Поэтому монтажный размер и требуемое перемещение следует оценивать в совокупности.
Крупные котельные системы могут создавать значительное тепловое расширение между топкой, воздухоподогревателем, электрофильтром, скруббером и связанными с ними газоходами дымовой трубы.
Производство цемента сочетает воздействие горячего газа с высокой концентрацией пыли, что делает особенно важным контроль абразивного износа и предотвращение отложений.
Выхлопные системы печей и технологических установок могут подвергать тканевые компенсаторы воздействию лучистого тепла, высокотемпературного газа и твердых частиц.
Сжигание отходов может создавать высокие тепловые нагрузки и химически сложный отходящий газ, что требует тщательного подбора материалов.
Компенсаторы могут устанавливаться между патрубками печи и нижерасположенным газоходным оборудованием для компенсации теплового расширения.
Крупные выхлопные системы могут сочетать воздействие высокой температуры, вибрации и значительных structural перемещений.
Рассмотрим крупный прямоугольный газоход, транспортирующий горячий дымовой газ с высокой концентрацией твердых частиц.
Система также работает под разрежением и испытывает как осевое, так и сдвиговое тепловое перемещение.
Надлежащая оценка конструкции сосредоточена на следующем:
Простое указание «высокотемпературная стеклоткань» не решило бы большинство реальных рисков в данном применении.
Теперь рассмотрим воздуховод чистого горячего воздуха без значительного количества пыли или коррозионных газов.
Хотя температура может быть аналогичной, требуемая конструкция может быть существенно проще, поскольку защита от абразивного износа и химическая стойкость менее критичны.
Приоритеты проектирования могут сместиться в сторону:
Это иллюстрирует, почему рабочая среда должна указываться вместе с температурой.
Гибкие материалы на основе PTFE могут рассматриваться там, где важны химическая стойкость и газонепроницаемость.
Они особенно актуальны для некоторых химико-технологических процессов и систем очистки дымовых газов. Frenzelit, например, специально позиционирует многослойные композитные материалы из PTFE для химических установок и установок очистки дымовых газов.
Однако PTFE не следует просто помещать непосредственно в чрезвычайно горячий газовый поток без оценки фактической температуры мембраны.
При более высоких технологических температурах может потребоваться изоляция и защита огневой стороны, чтобы герметизирующая мембрана оставалась в пределах своего рабочего диапазона.
Кремнеземную ткань высокой чистоты можно рассмотреть в тех случаях, когда текстильному слою требуется существенно более высокая прямая термостойкость, чем у традиционных тканей на основе стекловолокна.
Возможные сферы применения включают:
Конечная конструкция все еще зависит от требований к газонепроницаемости, давлению, перемещению и химической стойкости; кремнезем не следует рассматривать как самостоятельный законченный материал для компенсаторов.
Высокотемпературные тканевые компенсаторы часто выходят из строя из-за недооценки рабочих условий, а не потому, что гибкая ткань была просто «слишком слабой».
К распространенным причинам относятся:
Обслуживающему персоналу следует обращать внимание на такие признаки, как:
Если компенсатор вышел из строя раньше времени, перед заказом аналогичной замены необходимо определить эксплуатационную причину.
Предоставьте следующую информацию перед окончательным выбором материала:
Для существующей установки не ограничивайтесь только внешними размерами.
Полезный комплект для замены должен включать:
Если срок службы существующего компенсатора был коротким, эта информация поможет определить, следует ли изменить конструкцию сменного изделия.

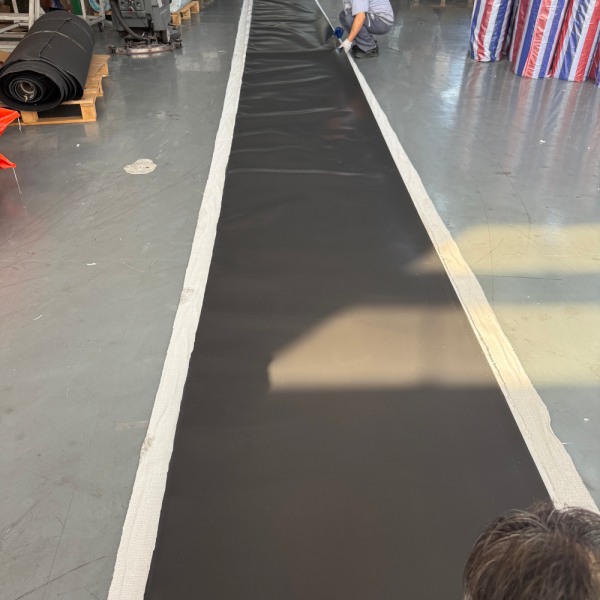

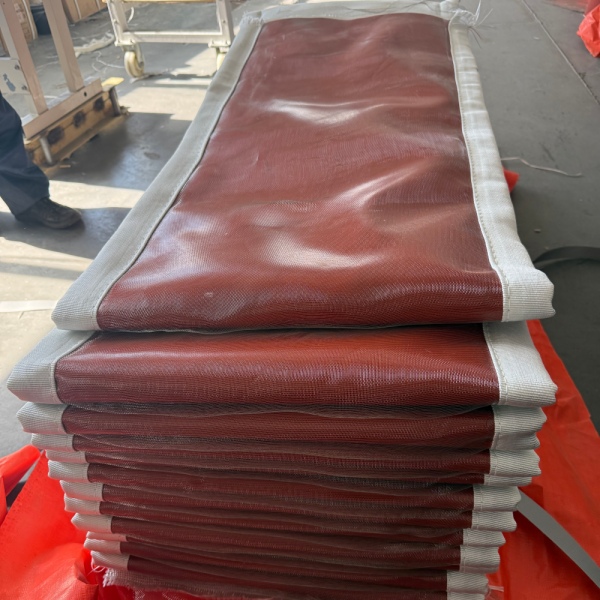

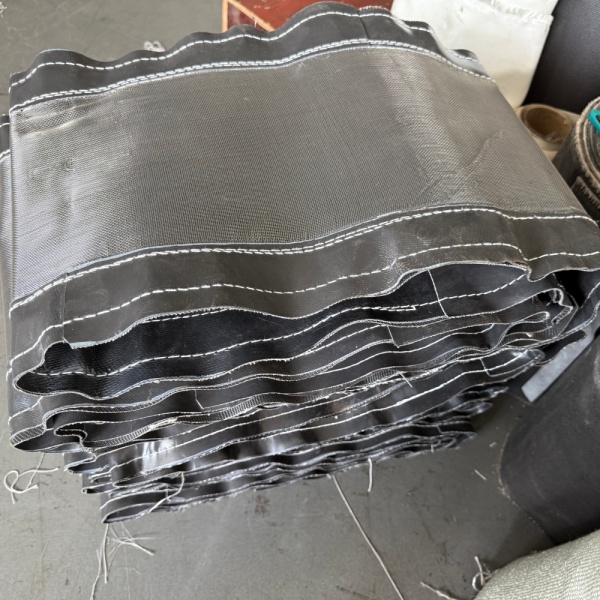

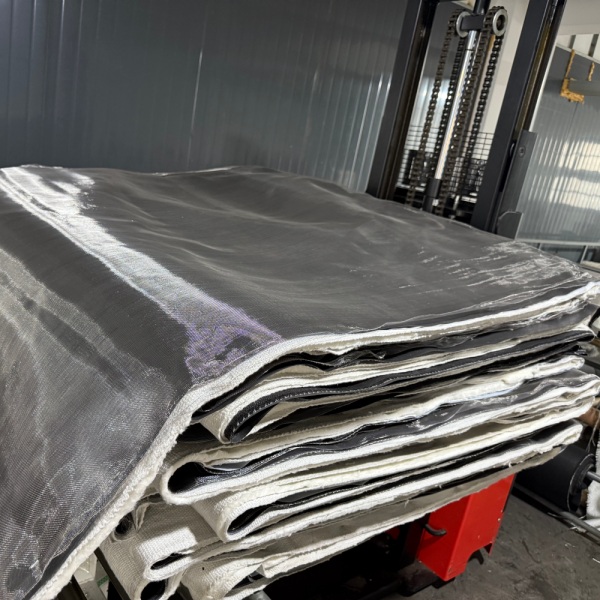

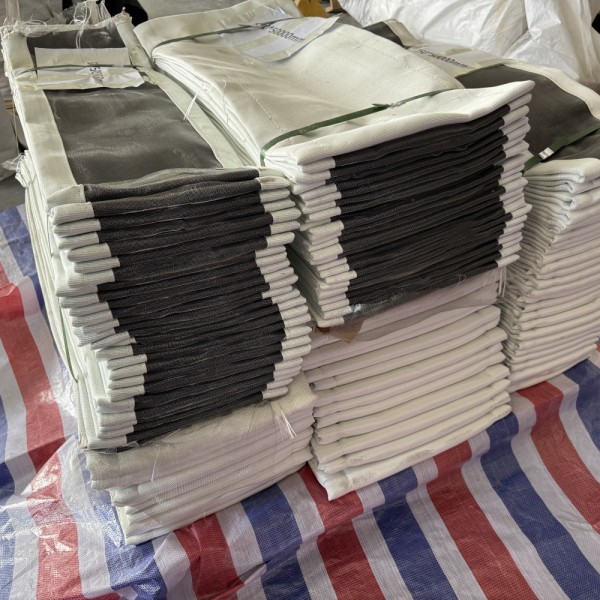

BSTFLEX разрабатывает высокотемпературные тканевые компенсаторы для промышленных дымоходов, выхлопных систем и воздуховодов горячего воздуха.
В зависимости от области применения гибкая конструкция может сочетать в себе технические ткани, стекловолокно с покрытием, уплотнительные материалы на основе PTFE, высококремнеземную ткань, теплоизоляцию и внутренние защитные компоненты.

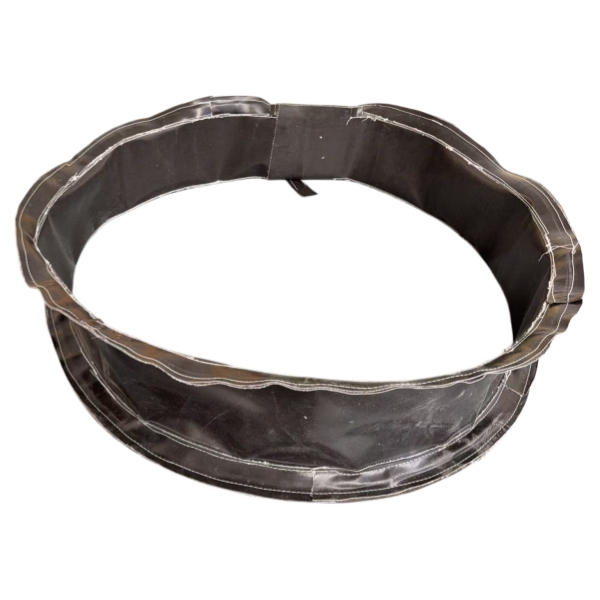

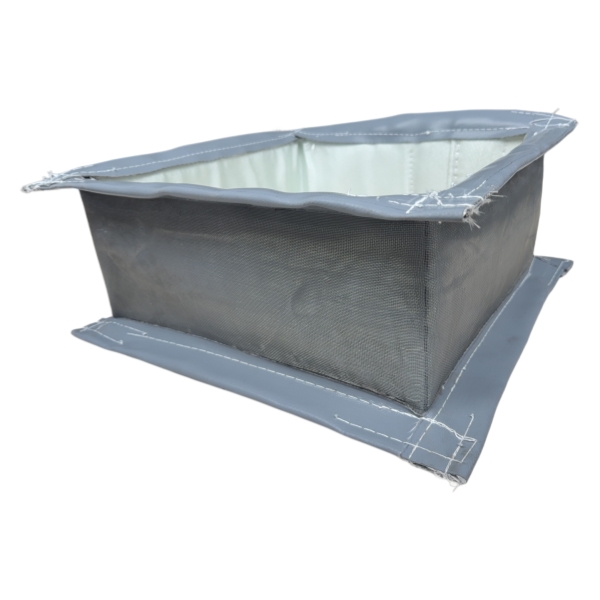

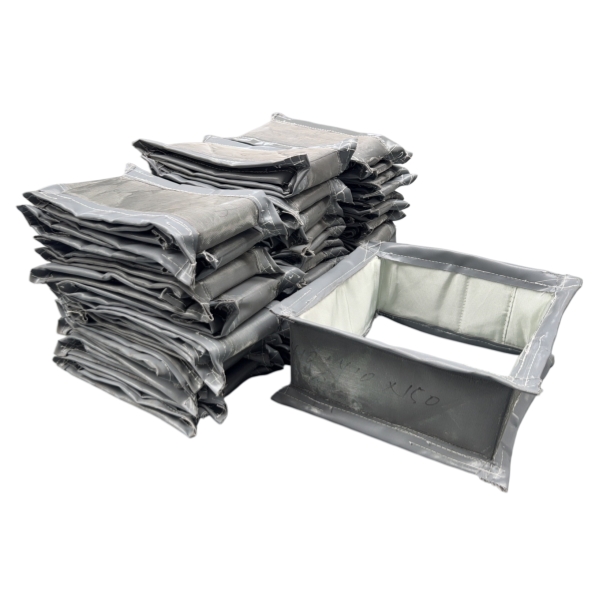

Круглые, прямоугольные, квадратные и специализированные конфигурации могут быть изготовлены в соответствии с чертежами заказчика и рабочими данными.
Чтобы ознакомиться с доступными вариантами изготовления на заказ, посетите страницу продукта Неметаллический тканевый компенсатор BSTFLEX.
Отправьте в BSTFLEX размеры вашего воздуховода, нормальную и максимальную температуру, давление, технологический газ, скорость газа, условия содержания твердых частиц, осевое смещение, боковое смещение, монтажную длину и имеющиеся чертежи.
Запросить расчет стоимости тканевого компенсатора по индивидуальному заказу
