Сменный прямоугольный сильфон может соответствовать ширине старого кожуха и все равно не подойти к станку. Монтажная рама может располагаться на другой высоте, штуцер для смазки может задевать складки, или сжатый кожух может занимать пространство, необходимое для движущегося стола. Для линейных направляющих и направляющих станка в спецификации на замену должно быть описано устройство монтажа, а не только незакрепленный тканевый чехол.

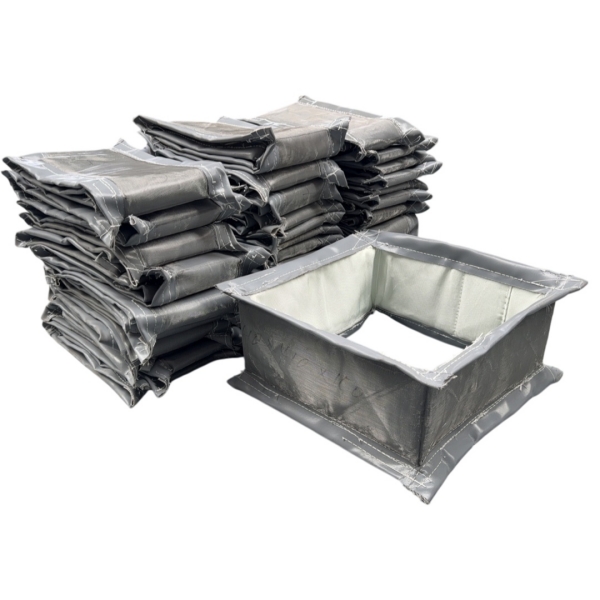

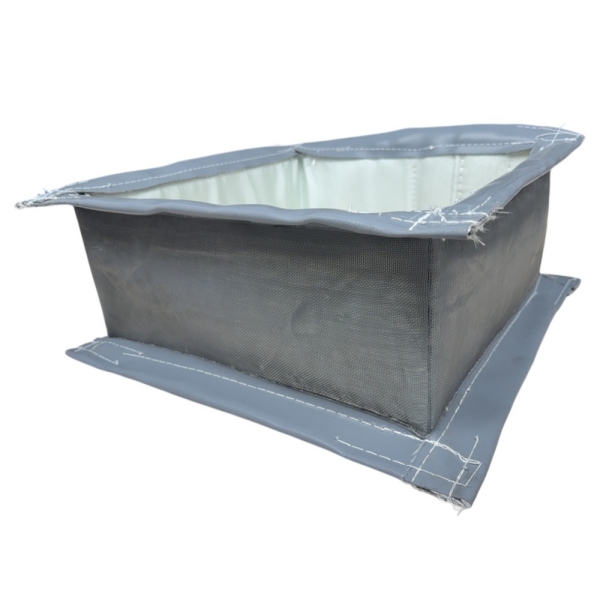

BSTFLEX Прямоугольный сильфон индивидуального пошива обеспечивает гибкую защиту прямоугольных компонентов станка и узлов направляющих. Профиль, рабочую длину, ткань и элементы крепления можно оценить с учетом габаритов существующего оборудования. Полезный чертеж для замены разделяет защищенное пространство, внешний зазор и соединения на каждом конце.
Сначала установите, закрывает ли существующий сильфон одну направляющую, перекрывает ли две параллельные направляющие, защищает ли коробчатую направляющую или охватывает прямоугольный привод. Покажите, какие стороны закрыты, а какие остаются открытыми. Трехсторонний защитный кожух направляющей и полностью закрытый прямоугольный сильфон не являются взаимозаменяемыми просто потому, что их общая ширина и высота выглядят похожими.
Определите неподвижное крепление и подвижное крепление. На некоторых установках кожух заканчивается у суппорта, а не окружает весь опорный блок. На других внутри защищенного пространства находятся дополнительные компоненты. Четко обозначьте эту границу, чтобы предполагаемое отверстие соответствовало реальной конструкции.
Перед проведением ручных измерений или снятием кожуха уполномоченный персонал должен отключить опасные источники энергии, заблокировать накопленную энергию и зафиксировать компоненты против непреднамеренного движения в соответствии с процедурой технического обслуживания станка. Проверьте безопасное состояние перед тем, как дотрагиваться до механизма.
Вид сбоку редко дает достаточно информации для воспроизведения защитного кожуха направляющей станка. Подготовьте вид сбоку, поперечное сечение и отдельные виды двух монтажных торцов. Используйте одинаковые единицы измерения во всех случаях и подмечайте любые расчетные размеры как неподтвержденные.
| Вид чертежа | Детали для включения | Вопрос, который он решает |
|---|---|---|
| Вид сбоку по направлению движения станка | Ссылки на крепления, наименьшая и наибольшая установленные длины, концевые смещения и близлежащие препятствия. | Может ли кожух достигать обоих рабочих положений без чрезмерного растяжения или сжатия? |
| Поперечное сечение через защищенную зону | Расположение направляющих, требуемое внутреннее отверстие, максимальное внешнее пространство, открытые грани и выступающие компоненты. | Что должны обходить складки и опоры во время движения? |
| Монтажные виды для торца A и торца B | Отверстия рамы, внешние размеры рамы, толщина, расположение отверстий, ориентация и доступ для крепежа. | Прикрепится ли сменный элемент к станку без изменения расположения существующих сопряжений? |
Там, где поперечное сечение меняется по ходу движения, добавьте дополнительные сечения в местах сужения. Подпишите фотографии в соответствии с видами на чертеже, а не полагайтесь на немаркированную коллекцию изображений.
Для одной линейной направляющей запишите расположение направляющей и каретки вместе с любыми элементами, попадающими в рабочее пространство кожуха. Для кожуха, охватывающего две направляющие, добавьте расстояние между направляющими и общую защищенную ширину. Включите смазочные соединения, кронштейны датчиков, головки болтов и крепления кабелей везде, где они влияют на зазор.
Различайте три набора размеров: защищаемые компоненты, требуемый свободный проем внутри сильфона и максимальное пространство, доступное снаружи. Не обозначайте все три размера просто как «ширина» и «высота». Если рабочий зазор должен определить производитель, укажите фактические размеры компонентов и это требование.
Для высоты необходима определенная базисная поверхность. Размер, измеренный от станины станка, не взаимозаменяем с размером, измеренным от верха направляющей. Покажите базис на поперечном сечении и разместите монтажную раму относительно него.
Также зафиксируйте углы, ступени и локальные ограничения. Прямоугольный проем с закругленными углами может не миновать квадратный выступ, даже если его номинальная ширина и высота кажутся достаточными. Проверьте как предполагаемые внутренние опоры, так и тканевый проем; любой из них может стать ограничивающим фактором.
Измерьте торец A и торец B независимо друг от друга. Запишите чистый проем, внешние размеры рамы, толщину пластины и положение плоскости крепления относительно направляющей. Рама с правильным проемом, но смонтированная слишком низко, может затянуть кожух в направляющую.
Определите центры монтажных отверстий от четко обозначенных базовых кромок или поверхностей. Укажите диаметры отверстий, размеры пазов, зенковки или целиковую цековку применительно к случаю, а также тип крепежа. Укажите направление взгляда, чтобы асимметричный узор нельзя было спутать с его зеркальным отражением.
Проверьте нахлест между концом ткани и ее удерживающей пластиной. Покажите, где начинается первая рабочая складка и где заканчивается зона зажима. Крепление должно удерживать кожух в предусмотренном положении, не защемляя рабочую складку.
Для повторно используемой фурнитуры предоставьте чертеж или проверенные измерения фактических деталей. Выявите деформированные пластины, поврежденные отверстия или прежние доработки по месту. Не заставляйте новый сильфон компенсировать поврежденный монтажный стык без согласованного ремонта или редизайна.
На станке могут использоваться отдельные сильфоны на противоположных сторонах стола или каретки. При перемещении стола один кожух сжимается, а другой разжимается. Рассматривайте их как отдельные детали, если их монтажные положения и рабочие размеры не подтверждены как идентичные.
Обозначьте кожухи по осям и сторонам, затем запишите наименьшее и наибольшее установленные расстояния каждого кожуха. Похожие внешне кожухи могут требовать разной длины, поскольку кронштейн, корпус привода или концевая рама изменяют доступное пространство с одной стороны.
Используйте руководство по измерению сшитых сильфонов для определения ссылок на длину и разграничения установленной длины от длины гибкой части. Для данной оценки замены дополнительной задачей является проверка обеих сторон оси, а не просто повторение номинального хода станка.
Оцените сложенный пакет с учетом его швов, опор и концевых переходов. Простое копирование старого количества скроев не гарантирует, что ткань другого типа или конструкции поместится в то же сжатое пространство.
Зафиксируйте, как поддерживается и направляется существующий чехол. Определите любые рамы, скользящие элементы, точки подвеса или промежуточные опоры, которые являются частью узла, и укажите, будут ли они использоваться повторно. Не следует ожидать, что гибкий чехол будет держаться на расстоянии от механизма просто потому, что его конечные размеры верны.
Укажите установочную ориентацию, скорость перемещения, ускорение (если оно известно) и частоту движений. Запросите проверку предлагаемой схемы поддержки на соответствие этим условиям. Включите требования к вентиляции для плотно закрытых или быстро движущихся узлов, вместо того чтобы предполагать, будто швы обеспечивают достаточный воздухообмен.
Сохраните на чертеже доступ к точкам смазки, датчикам и крепежным винтам. Если требуется съемный проем, вшитые сильфоны на молнии можно оценивать отдельно. Положение проема и траекторию сборки для жестких торцевых рам все равно необходимо проверить.
Защитные гармошки станка, используемые в слабо загрязненных системах позиционирования, сталкиваются с другими условиями, чем чехлы вблизи зоны резки. Опишите характер мусора, контакты с жидкостями и тепловое воздействие перед выбором материала.
При воздействии СОЖ укажите спецификацию жидкости, рабочую концентрацию, температуру, а также характер контакта — периодические брызги или постоянный полив. Оценивайте покрытие ткани, строчки, швы и концевые крепления в комплексе. Наличие покрытия на ткани автоматически не делает сшитое изделие герметичным для жидкостей.
Горячая острая стружка или высокая нагрузка стружкой могут потребовать дополнительного экранирования или другой конструкции чехла. Не указывайте обычные тканевые сильфоны в качестве прямой замены стального телескопического чехла или чехла с металлическим армированием без проверки требований к защите. Совпадение крепежных отверстий не является доказательством эквивалентной эффективности.
Для прямоугольных сильфонов, подвергающихся тепловому воздействию, компания BSTFLEX может предложить технические ткани, такие как стекловолокно с силиконовым покрытием, стекловолокно с покрытием из ПТФЭ или алюминизированное стекловолокно. Выбор зависит от условий воздействия и требований к многократному сгибанию. Подтверждайте характеристики готовой конструкции в сборе, а не применяйте температурные показатели базовой ткани к каждому шву, опоре и крепежному элементу.
По возможности сохраните снятый чехол и сфотографируйте его повреждения перед утилизацией. Следующие наблюдения могут помочь при выборе замены, но ни одно из них само по себе не доказывает причину выхода из строя.
| Наблюдение по старому чехлу | Пункты для исследования |
|---|---|
| Полированная полоса или потертый участок с одной стороны | Местное трение, выравнивание рамы, доступный зазор и траектория опоры. |
| Разрыв вблизи концевого крепления | Геометрия концевого перехода, защемленные складки, состояние монтажа и требуемое удлинение. |
| Смятые или неравномерно сложенные складки | Сжатое пространство, скопившийся мусор и работа чехла с превышением его рабочего хода. |
| СОЖ или мусор под на вид неповрежденным чехлом | Проникновение через открытые торцы, концевые стыки, швы, застежки или вентиляционные отверстия. |
Зафиксируйте любые изменения, внесенные после установки старого чехла, включая перемещенные датчики, замененные каретки или другую систему подачи СОЖ. Замена только на основе старого чертежа может упустить эти изменения. Отметьте, какие размеры взяты с машины, какие с образца, а какие еще предстоит уточнить.
Это помогает определить геометрию направляющей, но не определяет монтажные рамы станка, расстояние между рельсами, сопутствующее оборудование или доступное сжатое пространство. Включите информацию о модели рельса и каретки в установочный чертеж.
Потенциально да, при условии, что их состояние, размеры и способ крепления подходят для нового узла. Укажите, заказан ли только тканевый чехол или комплект включает новые пластины, крепеж и опоры.
Не обязательно. Сама по себе толщина не решает проблемы трения, чрезмерного растяжения, несовместимости с СОЖ или неподходящего воздействия стружки. Смена материала также требует повторной проверки сложенного пакета и траектории движения.
Перед запуском в производство подтвердите редакцию чертежа, внутренний проем, внешние пределы, рабочие длины, детали концевых рам и любые опорные или вспомогательные элементы. Укажите допуски на размеры, влияющие на посадку, и согласуйте порядок их проверки. Различайте размеры жестких рам и размеры гибкого корпуса.
Во время установки и пусконаладки соблюдайте утвержденные регламенты станка. Проверьте зазоры, надежность крепления и характер складывания при перемещении на всю длину в рамках контролируемого процесса ввода в эксплуатацию. Не допускайте людей в зону движения и снова изолируйте оборудование перед регулировкой. Не рассматривайте защитный тканевый чехол от загрязнений в качестве замены обязательных защитных ограждений станка.
Отправьте в компанию BSTFLEX информацию об оси и назначении станка, три проекции чертежа, фотографии монтажа и условия эксплуатации. Укажите требуемое количество для каждого конкретного чехла, будут ли использоваться повторно монтажные элементы и какие проблемы наблюдались с предыдущим узлом.
Наши вшитые прямоугольные сильфоны для защиты оборудования может быть оценен на предмет замены и требований OEM. Просмотрите ассортимент гофров индивидуального пошива для других профилей или запросить предложение на прямоугольный сильфонс вашими чертежами и деталями заявки.
