Армированная проволокой стеклоткань может использоваться в тканевом компенсаторе, когда гибкому текстильному слою требуется большая механическая поддержка, чем может обеспечить сопоставимая обычная стеклоткань. Типичные причины включают вибрацию, повторяющиеся движения, вертикальную установку, обращение при изготовлении или обслуживании, а также необходимость сохранения полезной целостности текстиля после теплового воздействия.
Металлическое армирование не следует добавлять по умолчанию. Вставленная проволока изменяет вес, гибкость, требования к режущим, швейным и кромочным работам. Она также не делает ткань газонепроницаемой, химически стойкой или способной самостоятельно выдерживать нагрузку давлением полного компенсатора.
BSTFLEX поставляет Высокотемпературная тканая стеклоткань с армированием проволокой для промышленной тепловой защиты и поставляет готовые Неметаллические тканевые компенсаторы в зависимости от температуры, рабочей среды, перемещения, давления и условий монтажа.
Армирование проволокой стоит оценить, когда слой стекловолокна выполняет определенную опорную функцию, а условия эксплуатации создают механические требования, которым обычная ткань может не соответствовать с достаточным запасом.
Распространенные причины включают:
Армирование проволокой может быть излишним, если обычная стеклоткань уже соответствует заданным требованиям по прочности, гибкости, температуре и сроку службы. Правильное решение продиктовано функцией слоя и режимом работы, а не предположением, что больше металла всегда означает лучшую производительность.
Тканевый компенсатор обычно представляет собой многослойный гибкий узловой элемент. Каждый слой может выполнять свою задачу, и выбранная армированная проволокой ткань должна быть назначена для одной из этих задач на сборочном чертеже.
| Возможный слой или компонент | Основное назначение | Требуется ли проволочное армирование автоматически? |
|---|---|---|
| Несущий тканевый слой | Воспринимает механическую нагрузку внутри гибкой ленты | Нет. Это зависит от расчетной или подтвержденной прочности и сохраненных свойств. |
| Текстильный слой со стороны горячей среды | Обеспечивает тепловую защиту со стороны рабочей среды | Нет. Требования к температуре, абразивному износу и поддержке должны оцениваться в совокупности. |
| Покрытие теплоизоляционного мата | Удерживает изоляцию и сохраняет форму мата | Иногда, особенно при значительной вибрации или многократном обращении. |
| Армирование вокруг манжет или фланцев | Поддерживает зажимаемые и болтовые зоны | Зависит от применения; локальное армирование может оказаться более подходящим, чем армирование всей ленты. |
| Газонепроницаемый слой | Контролирует утечку технологического газа | Нет. Внедренная проволока не обеспечивает газонепроницаемость. |
| Внешнее атмосферное защитное покрытие | Защищает от воды, масел, УФ-излучения и механических воздействий | Обычно выбирается по показателям покрытия и устойчивости к воздействию окружающей среды, а не только по армирующей проволоке. |
Если предлагаемый материал называется опорным слоем, проектировщик должен определить механические требования. Общего утверждения вроде «использовать армированное стекловолокно» недостаточно для сравнения поставщиков или утверждения замен.
Стеклоткань с армированием проволокой и отдельная сетка из нержавеющей стали могут одновременно применяться в конструкции высокотемпературных компенсаторов, однако они не являются взаимозаменяемыми.

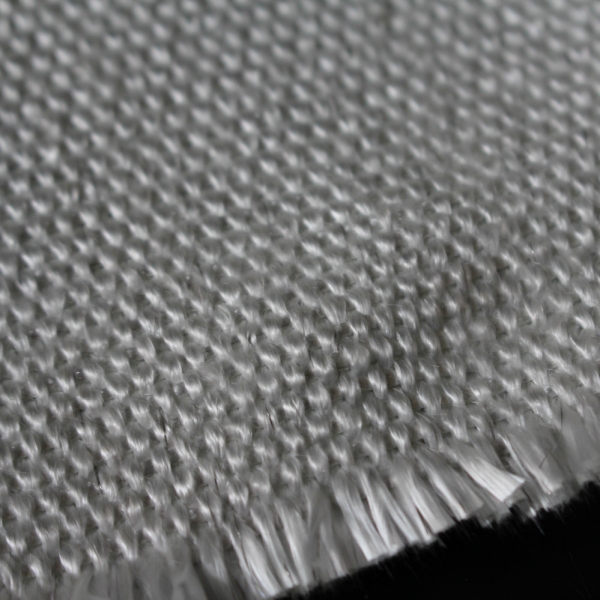

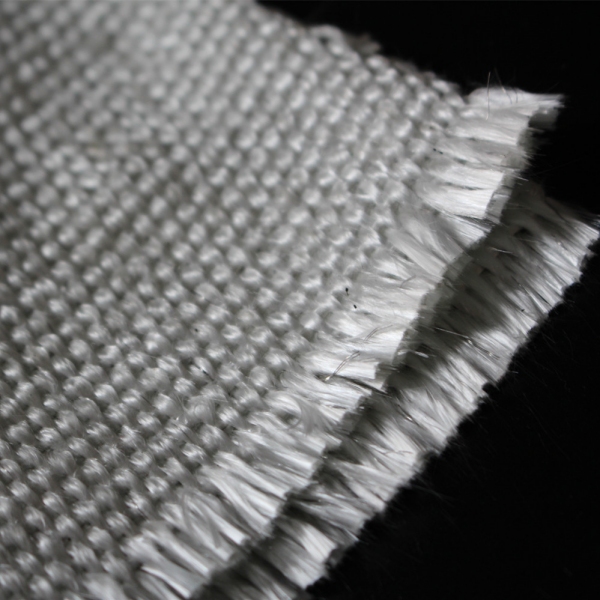

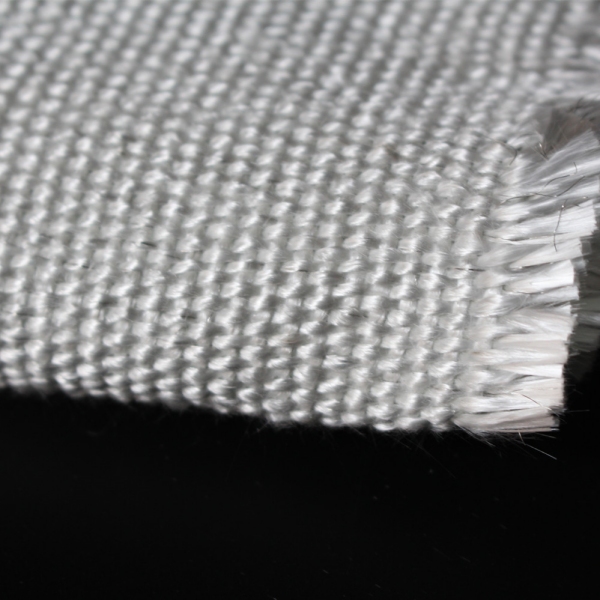

Стеклоткань с армированием проволокой представляет собой тканый текстильный материал, содержащий металлическое армирование внутри системы стекловолоконных нитей. Она остается гибкой тканью, которую можно резать, сшивать и встраивать в многослойную ленту или изоляционный мат.
Проволочная сетка представляет собой отдельный металлический слой. Она может пришиваться к изоляционному мату, использоваться для сохранения формы или располагаться так, чтобы защищать изоляцию со стороны потока. Сетка обычно обеспечивает иной уровень металлической поддержки, жесткости и защиты от истирания.
| Параметр проектирования | Стеклоткань с армированием проволокой | Отдельная проволочная сетка |
|---|---|---|
| Базовая форма | Гибкий тканый текстильный материал с проволокой, внедренной в структуру ткани | Независимая металлическая сетка или плетение |
| Основная роль | Армирование текстиля и поддержка размеров | Механическое удержание, поддержка формы или защитный металлический слой |
| Резка и шитье | Может изготавливаться в виде полотна с использованием адаптированных инструментов и обработки кромок | Обычно формируется, крепится или пришивается как отдельный компонент |
| Газонепроницаемость | Не обеспечивается внедренной проволокой | Не обеспечивается открытой сеткой |
| Гибкость | Как правило, ближе к тканевому слою | Сильно зависит от диаметра проволоки и конструкции сетки |
| Замена | Требует проверки на соответствие заданной функции опорного слоя | Не может быть заменена тканью с армированием проволокой без проверки сборки |
В компенсаторе могут использоваться оба материала. Например, стеклоткань с армированием проволокой может служить армированным текстильным чехлом вокруг изоляционного мата, в то время как отдельная сетка защищает или удерживает мат в заданном положении.
Прежде чем указывать металлическое армирование, определите ожидаемый вид разрушения или требования к эксплуатационным характеристикам.
Большая или установленная вертикально тканевая панель может деформироваться под собственным весом, в результате термоциклирования или повторных манипуляций. Внедренная проволока может помочь тканому полотну сохранять форму, при условии что направление армирования и вся конструкция соответствуют нагрузке.
Стекловолоконные ткани могут терять часть своей первоначальной механической прочности после продолжительного теплового воздействия. Поэтому опорный слой следует оценивать по прочности, необходимой в процессе эксплуатации, а не только по значению прочности на разрыв нового материала.
Там, где сохранение прочности имеет критическое значение, запрашивайте данные испытаний после репрезентативного термического или химического воздействия. Само по себе начальное значение при комнатной температуре может не характеризовать материал после эксплуатации.
Компенсаторы рядом с вентиляторами, воздуходувками, печами и технологическим оборудованием могут подвергаться непрерывной вибрации в дополнение к тепловым перемещениям. Армирование проволокой может обеспечить дополнительную поддержку ткани, но оно не отменяет необходимость контроля геометрии ленты, зазора футеровки и локального трения.
Крупные сменные ленты и изоляционные маты могут быть повреждены во время транспортировки, монтажа или обслуживания. Армированная ткань может лучше переносить манипуляции, но процедуры подъема, хранения и монтажа всё равно должны исключать сосредоточенные нагрузки и острые края.
Если повреждение происходит в месте контакта ленты с футеровкой, фланцем или краем воздуховода, добавление проволоки может не устранить первопричину. Сначала следует проверить геометрию и зазор. Армирование может поддерживать ткань, но оно не должно использоваться для восприятия непрерывного контакта с неправильно расположенным металлическим компонентом.
Обычное стекловолокно может быть предпочтительнее, когда требуемые механические свойства уже достигаются без вплетенной проволоки. Оно может предложить меньший вес, лучшую драпируемость, а также более легкую резку и сшивку.
Причины сохранения обычной конструкции могут включать:
При принятии решения следует сравнить минимально квалифицированную конструкцию с фактическими требованиями к эксплуатации. Добавление проволоки без определенной цели может увеличить стоимость и сложность изготовления без улучшения характеристик, ограничивающих срок службы.
Текущий армированный проволокой стекловолоконный продукт BSTFLEX описывается для работы при высоких температурах выше 1000°F / 538°C. Точная допустимая температура зависит от выбранной конструкции, обработки, нагрузки и условий воздействия.
Проволока из нержавеющей стали не должна использоваться в качестве температурного рейтинга всего полотна. Стекловолоконная нить, обработка поверхности, сплав проволоки и любое покрытие — всё это вносит свой вклад в диапазон допустимого применения.
Для запроса на компенсатор различайте:
Высокая температура процесса может быть снижена до того, как она достигнет поддерживающего слоя, с помощью изоляционного мата или других термоизоляционных слоев. И наоборот, казалось бы, умеренная температура газа всё равно может создавать локальные горячие точки из-за излучения, утечки или контакта с металлическим вкладышем.
Тканевый компенсатор передает давление через весь гибкий элемент, швы, зоны зажима и поддерживающую геометрию. Наличие проволоки из нержавеющей стали в одном слое ткани не определяет способность узла работать под давлением или вакуумом.
Укажите:
При отрицательном давлении лента может притягиваться к направляющей потока или к отверстию воздуховода. При положительном давлении гибкий элемент и зоны крепления могут воспринимать нагрузку, направленную наружу. Проектировщик должен в комплексе оценить активную ширину ленты, конструкцию слоев, швы, хомуты и зазоры направляющих.
Армирование проволокой может изменять жесткость и поведение при изгибе. Оно не определяет, какое осевое, поперечное или угловой смещение может воспринять компенсатор.
Способность к перемещению зависит от:
Не утверждайте более тяжелую или более прочно армированную ткань, не проверив, остается ли полученная лента достаточно гибкой для требуемого перемещения. Материал, более прочный при испытании на растяжение в плоском состоянии, все равно может оказаться менее подходящим для ленты с плотным складыванием или многократным циклированием.
Вставленная проволока может вплетаться в одном направлении нитей или по другой определенной схеме. Поэтому ткань может иметь различные свойства вдоль направления основы и утка.
В спецификации материала должно быть указано:
Если проволока проходит только в одном направлении, поворот схемы раскроя может изменить то, как армирование поддерживает готовое изделие. Это должно контролироваться по чертежам и инструкциям по раскрою, а не решаться непосредственно в цеху.
«Проволока из нержавеющей стали» — это неполная спецификация коррозионной стойкости. Выбор сплава может иметь значение там, где ткань контактирует с влажными дымовыми газами, конденсатом, солями, кислотами или чистящими химикатами.
Укажите среду, уровень влажности, точку росы и возможный химический состав конденсата. Если проволока может подвергаться воздействию через обрезанный край или поврежденный участок ткани, следует учитывать окружающую среду.
Не предполагайте, что устойчивая к коррозии проволока превращает всю стеклоткань в химический барьер. Переплетение остается проницаемым, если не добавлен другой квалифицированный уплотнительный слой.
Несущий слой обеспечивает механическую прочность и стабильность. Газонесущий слой ограничивает утечку. Нельзя возлагать обе функции на один и тот же материал без соответствующих подтверждений.
Армированная проволокой стеклоткань может поддерживать другую мембрану в многослойном компенсаторе, но сама вставленная проволока не уплотняет переплетение. Если соединение требует герметичности по дымовым газам или другого определенного уровня утечки, укажите барьерный материал и метод испытания для полностью изготовленного соединения.
Проверьте зоны, наиболее вероятные для возникновения утечек:
Усиление армирования не может компенсировать неподходящий газовый барьер или плохо загерметизированную деталь крепления.
Изоляционная подушка снижает температуру, воздействующую на слои внешней ленты, и помогает заполнить зазор открытого воздуховода вокруг проточного лайнера. Армированное проволокой стекловолоконное покрытие может применяться там, где подушка нуждается в дополнительной поддержке против вибрации, обращения или повторяющихся тепловых циклов.
В проекте должны быть указаны:
Подушка не должна препятствовать требуемому перемещению или располагаться так, чтобы проволока, штифты или сетка повреждали гибкую ленту.
Прямоугольные компенсаторы концентрируют перемещение и напряжение вокруг углов. Армированная ткань может помочь поддержать конструкцию, но конструкция углов остается критически важной.
Проверьте:
Добавление полноценного тяжелого армированного слоя может оказаться не самым эффективным решением, если проблема сосредоточена в области угла или зажима. Локальное армирование иногда позволяет справиться с нагрузкой, сохраняя при этом гибкость на рабочем участке.
Вставленная проволока влияет на текстильное производство. Перед утверждением новой конструкции для серийного производства должны быть проведены производственные испытания.
Проверьте:
Выступающая проволока может повредить газоплотную мембрану или травмировать монтажников. Поэтому обрезанные края должны быть отделаны в соответствии с утвержденной конструкцией, а не оставлены необработанными.
Швейная нить должна быть выбрана с учетом собственной температуры и механической нагрузки. Армированная ткань не защищает шов с более низким номиналом от термического или циклического разрушения.
| Пункт спецификации | Информациядля запроса |
|---|---|
| Конструкция из стекловолокна | Идентификация нити или текстурированной пряжи, переплетения и базовой ткани |
| Армирование проволокой | Сплав, диаметр (где применимо), расположение и направление армирования |
| Масса готового изделия | Номинальное значение и производственный допуск |
| Толщина | Номинальное значение, допуск и метод испытания |
| Ширина | Полезная ширина рулона и припуск на кромку |
| Обработка поверхности | Необработанная, термообработанная, обработанная вермикулитом или иная указанная отделка |
| Температурные данные | Пределы для постоянного и кратковременного воздействия с условиями экспозиции |
| Механические данные | Значения прочности на разрыв или раздирание в обоих направлениях и применимые методы испытаний |
| Характеристики в кондиционированном состоянии | Остаточная прочность после соответствующего термического или химического воздействия, если это требуется |
| Руководство по изготовлению | Рекомендации по раскрою, шитью, обработке кромок и обращению |
| Прослеживаемость | Код материала, идентификация партии и согласованные инспекционные документы |
Следует разграничивать типовые значения и гарантированные минимальные значения. Если слой имеет конструктивное значение, проектировщик должен определить требуемое расчетное значение и запас прочности, а не полагаться на маркетинговое описание.
| Условие проекта | Рекомендуемая оценка |
|---|---|
| Обычная ткань работает надежно | Не добавляйте металлическое армирование без новых требований или зафиксированного вида отказа. |
| Ткань провисает или деформируется при вертикальной эксплуатации | Проверьте направление армирования, расстояние между опорами, плотность ткани и геометрию установки. |
| Многократная вибрация повреждает текстиль | Оцените ткань с проволочным армированием, а также проверьте контакт с вкладышем, пульсацию давления и детали крепления. |
| Прочность после воздействия высоких температур имеет критическое значение | Запросите данные об остаточной прочности после репрезентативной выдержки. |
| Газовому барьеру требуется поддержка | Используйте определенный опорный слой, отдельно указывая сертифицированную уплотнительную мембрану. |
| Выходит из строя только зона зажима | Рассмотрите возможность локального усиления манжеты или фланца вместо армирования всего гибкого пролета. |
| Лента должна складываться по малому радиусу | Сравните армированные и неармированные прототипы по жесткости, объему шва и циклическому ресурсу. |
| Сильный абразивный поток достигает ленты | Проверьте внутреннюю защитную футеровку потока и зазоры, прежде чем полагаться на более прочную ткань. |
Перед переходом на стекловолокно, армированное проволокой, задокументируйте причину выхода из строя существующей ткани.
Проверьте на наличие:
Различные характеры повреждений требуют различных корректирующих действий. Новая армированная ткань может помочь там, где опорному слою не хватало механического запаса прочности. Она не исправит перекос, недостаточную активную длину, чрезмерное движение, острый край футеровки или неправильно выбранный материал газобарьерного слоя.
| Пункт запроса предложений | Предоставляемая информация |
|---|---|
| Объем поставки | Рулонная ткань, раскроенные полотна, чехол подушки, сменный ремень или комплектный компенсатор |
| Функция слоя | Несущий слой, горячий текстиль, чехол теплоизоляционного мата или местное усиление |
| Температура | Рабочая, расчетная, пиковая температура и ожидаемая температура слоев ткани |
| Среда | Состав газа, влажность, конденсат, пыль и абразивные частицы |
| Давление | Рабочие, расчетные, отрицательные, переходные условия и условия скачков давления |
| Перемещение | Данные об осевых, поперечных, угловых, крутильных перемещениях и вибрации с указанием циклов |
| Геометрия | Круглое или прямоугольное сечение, монтажный зазор, фланцы и конструкция углов |
| Требования к армированию | Сплав проволоки, направление, механические характеристики или утвержденный эталонный образец |
| Спецификация ткани | Пряжа, переплетение, обработка, плотность, толщина, ширина и допуск |
| Изготовление | Нити, швы, сращивания, обработка кромок и детали зажима |
| Документация | Техническое описание, данные кондиционированных испытаний, протоколы контроля и одобрение образцов |
| Количество | Прототип, замена для техобслуживания или производственная потребность |
Нет. Во многих компенсаторах можно использовать обычные слои из стекловолокна, если эти материалы соответствуют требуемой прочности, температуре и условиям работы. Армирование проволокой должно применяться для удовлетворения конкретных механических потребностей.
Сам по себе — нет. Способность выдерживать давление определяется всей конструкцией компенсатора в сборе, включая все тканевые слои, швы, хомуты, геометрию и поддерживающие элементы.
Его не следует автоматически указывать в качестве газонепроницаемого. Тканая структура остается проницаемой. Для заданного уровня утечек и рабочей среды может потребоваться отдельный специализированный барьер.
Нет. Армированное проволокой стекловолокно — это армированный тканый текстиль. Проволочная сетка — это отдельный металлический слой, используемый для удержания, защиты или поддержки. Они могут применяться совместно, но не являются прямыми заменителями.
Нет. Дополнительная проволока может увеличить вес и жесткость, а также усложнить шитье и обработку кромок. Уровень армирования должен соответствовать механическим требованиям и геометрии движения.
Да. Ее можно рассматривать в качестве чехла для подушки или опорного текстиля там, где вибрация, погрузочно-разгрузочные работы или термическое циклирование оправдывают армирование. Подушка, сетка, подкладка и гибкий ремень по-прежнему должны проектироваться как единая система.
Запросите соответствующие значения в обоих направлениях ткани, методы испытаний, минимальный или типичный статус и сохраненные свойства после репрезентативного теплового или химического кондиционирования, если эти условия влияют на опорный слой.
Да. BSTFLEX может оценить рулонную ткань, изготовленные текстильные компоненты, сменные гибкие ленты и готовые нестандартные узлы неметаллических компенсаторов.
Для рулонного материала отправьте в BSTFLEX требуемую температуру, направление армирования, конструкцию ткани, толщину, ширину, количество и предполагаемую функцию слоя. Ознакомьтесь с доступными Стеклоткань армированная проволокой в качестве отправной точки.
Для сменного ремня или полной сборки укажите рабочую температуру, состав газа, давление, перемещения, размеры воздуховода, детали фланцев, а также фотографии или чертежи существующей установки. BSTFLEX может оценить требования с помощью своего ассортимента Неметаллический тканевый компенсатор.
Другие варианты с покрытием, без покрытия, кремнеземные и армированные текстильные материалы можно сравнить в категории Высокотемпературная ткань.
Обратитесь в BSTFLEX для подбора материалов, изучения образцов и получения поддержки по расценкам. Укажите, касается ли запрос рулонной ткани, изготовленного опорного слоя, компонента изоляционной подушки, сменного ремня или готового компенсатора.
