Прошивной стекловолоконный иглопробивной мат для изготовления OEM-оборудования: резка, обращение и приемочные проверки

Рулон изоляции — это не та деталь, которую устанавливает сборщик. Прежде чем попасть в оборудование, материал может разворачиваться, укладываться в гнезда, ресäться, штабелироваться, перемещаться и подгоняться по месту вокруг отверстий или крепежных элементов. Для OEM-закупщика полезно задаться вопросом, сможет ли выбранный мат пройти эту последовательность и при этом соответствовать чертежу.

Укажите стекловолоконный прошивной игольчатый мат по марке волокна, армирующей нити, схеме прошивки, конечной толщине и формату поставки. Затем утверрите репрезентативные вырубные детали на предмет удобства обращения, посадки и условий эксплуатации.Это дает отделу закупок и производства общую основу для сравнения образцов и приемки повторных заказов.

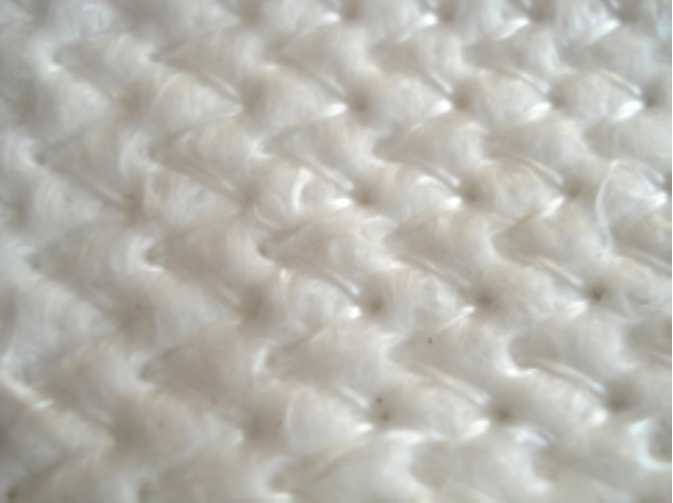

Материал стекловолоконный прошивной игольчатый мат BSTFLEX сочетает в себе структуру стекловолоконной изоляции, полученную иглопрокалыванием, с дополнительным армированием пряжей. Прошивка используется для улучшения механической целостности; степень улучшения и подходящий технологический процесс зависят от конкретной конструкции. Данное руководство посвящено переработке этого материала в промышленные изоляционные компоненты.

Начните с чертежа изоляционной детали

Определите, описывает ли чертеж сердцевину изоляции, ламинированную изоляционную вставку или комплектную крышку оборудования. Контур сердцевины не следует брать напрямую из внешних размеров готовой оболочки без учета ее конструкции.

Отметьте края и крепежные отверстия, используемые для позиционирования детали при сборке. Укажите пазы, вырезы, узкие участки, предусмотренные изгибы и пространство, доступное для изоляции. Укажите, проверяются ли размеры на плоской несжатой детали или после подгонки. Это особенно полезно для вставок, устанавливаемых внутри панелей нагреваемого оборудования и съемных крышек.

Используйте спецификацию материала, в которой указаны марка стекла и армированная конструкция. Укажите любые защитные покрытия отдельно. Термины прошитый стекломат и армированный стекломат сами по себе не являются полной спецификацией для заказа.

Определите направление рулона и прошивки перед раскроем

Попросите поставщика указать направление рулона и схему прошивки на образце. Если направление имеет значение для подгонки или обращения, укажите стрелку ориентации на чертеже детали. Не утверждайте повернутую схему раскроя только потому, что она уменьшает количество отходов.

Испытайте предполагаемую ориентацию на изгибах, отверстиях и узких соединительных участках. Сравните детали в различной ориентации, если это позволяет конструкция, и задокументируйте результат. Цель состоит в том, чтобы установить, требует ли этот компонент контроля ориентации, а не предполагать, что каждый прошитый мат ведет себя одинаково во всех направлениях.

Для требований к рисунку стежков определите, что именно измеряется: расстояние между рядами стежков, длина стежка вдоль ряда или другой согласованный признак. Единичное измерение прошивки является двусмысленным без такого определения. Любое запрашиваемое значение должно быть проверено на технологичность производства, прежде чем оно станет требованием заказа.

Утвердите технологию резки на производственном материале

Используйте образцы, представляющие предлагаемую марку волокна, толщину и конструкцию прошивки. Испытание на более тонком обычном мате не подтверждает процесс резки для более толстого армированного мата.

Согласуйте испытание, отражающее предполагаемый производственный маршрут, например резку ножом или вырубку штампом, где это уместно. Зафиксируйте, как материал поддерживается и удерживается, режется ли он в один слой или в стопках, и как детали извлекаются после резки. Это технологические переменные, которые необходимо оценить, а не универсальные настройки, предоставляемые данным руководством.

Осмотрите элементы, которые наиболее трудно изготовить: маленькие отверстия, узкие внутренние углы, узкие перемычки и разрезы поперек линий строчки. Проверьте наличие неполных резов, вытянутых волокон, локальных разрывов и нарушения нитей. Оценивайте состояние кромки после того, как изделие поднято и перемещено, а не только пока оно остается поддерживаемым на раскройном столе.

Согласуйте допустимый внешний вид кромки с использованием репрезентативных образцов или фотографий. Избегайте расплывчатых описаний, таких как абсолютно чистая или нулевое осыпание, если они не подкреплены определенным испытанием и пределом приемки. Строчка, пересекающая готовый периметр, будет обрезана; отличайте обрезанный конец нити от прогрессирующего распускания, влияющего на удерживаемую деталь.

Проверьте обращение с материалом между резкой и установкой

Пропустите пробные изделия через реальную последовательность перемещения. Поднимите их с поверхности резки, поместите в предлагаемую упаковку, переместите на сборку и подгоните, используя предполагаемые опоры. Зафиксируйте любые повреждения или дополнительные манипуляции, требуемые на каждом этапе.

Для больших или фасонных вставок оценивайте поддержку при подъеме, а не рассматривайте узкий участок как точку переноски. Для комплектов четко идентифицируйте детали, чтобы операторам не приходилось многократно разворачивать или переворачивать их, чтобы найти нужную часть.

Если крышка будет открываться для обслуживания, включите снятие и повторную установку в испытание. Проверьте, смещается ли сердцевина внутри облицовки, истончается ли вокруг затворов или требует перепозиционирования. Армирование должно решать выявленную задачу по обращении; его не следует использовать для компенсации отсутствующих опор или неподходящей крепежной конструкции.

Составьте измеримые критерии приемки

Утвержденный образец полезен, но для повторного производства также необходима письменная основа для контроля. Выберите проверки, важные для компонента, и согласуйте выборку, методы и пределы приемки до размещения производственного заказа.

Показания толщины требуют общего метода, поскольку материал сжимается. Укажите, как образец кондиционируется и измеряется, вместо того чтобы сравнивать ручные измерения с другой лабораторной процедурой. Если проект требует признанного метода испытаний, подтвердите, что он применим к поставляемой армированной конструкции.

Разделяйте номинальную поставляемую толщину и установленную толщину. Также уточните, относится ли значение поверхностной плотности к базовому мату или к полностью прошитому материалу. Сравнение показателя только для сердцевины с показателем готового материала может скрыть различия между коммерческими предложениями.

Включайте образцы, подвергшиеся тепловому воздействию, когда армирование должно выдерживать эксплуатацию

Определите, требуется ли армирующая нить в основном при изготовлении или она должна продолжать поддерживать мат на протяжении всей эксплуатации. Укажите температуру у изоляции, продолжительность воздействия, рабочую среду и любые повторяющиеся циклы нагрева.

Если необходимо армирование в условиях эксплуатации, поручите ответственной технической группе определить подходящую последовательность теплового воздействия и контроля. Впоследствии изучите репрезентативные вырезанные детали на предмет изменения размеров, состояния стежков, целостности при обращении и посадки. Согласуйте требуемый результат до проведения испытания, а не оценивайте незнакомый образец после нагрева.

Не используйте температуру плавления стекловолокна, общее заявление о максимальной температуре или прочность на разрыв при комнатной температуре в качестве замены этой оценки. Термическое и механическое одобрение должно относиться к конкретной комбинации мата и нити. Добавление стежков само по себе не квалифицирует материал для более высокой температуры непрерывной эксплуатации.

Разделяйте одобрение сердцевины и одобрение готового узла

Вырезанная изоляционная серцевина может пройти входной контроль, в то время как полная панель или крышка все еще нуждаются в тепловой оценке. Укажите установленную толщину, опоры, горячую и внешнюю стороны, проемы и граничные условия при задании целевого значения теплопотерь или температуры поверхности.

Аналогичным образом, одна лишь прошитая конструкция не устанавливает показатель эрозии при воздействии потока, итоговый класс огнестойкости или акустический результат. Запрашивайте доказательства, имеющие отношение к предлагаемому применению, вместо переноса результата с другого материала или узла.

Используйте актуальный паспорт безопасности поставляемого материала и процедуры обращения на объекте для резки и монтажа. Контроль материала не заменяет требуемые средства защиты на рабочем месте.

Переносите утвержденную спецификацию в повторяющиеся заказы

После утверждения образца сохраняйте спецификацию материала, ревизию чертежа, согласованную ориентацию стежков, метод контроля и инструкции по упаковке в виде единого контролируемого набора. Определите, какие изменения требуют рассмотрения до поставки, включая класс волокна, армирующую пряжу, облицовку, схему или геометрию вырезанной детали.

Для заказов в рулонах фиксируйте полезную ширину и длину, а также спецификацию материала. Для заказов на детали фиксируйте принятые размеры, количество и согласованные условия поставки. Сравнивайте коммерческие предложения на одинаковой основе: поставляемая площадь для рулонов или принятые штуки для готовых компонентов.

BSTFLEX выполняет анализ применения и разработку образцов через свои услуги OEM и контрактного производства. Отправьте требуемый формат рулона или чертеж детали для оценки технологичности, включая любые требования к оснастке, допускам и документации. Подтвердите предлагаемый объем поставки перед запуском в производство.

Что отправить для получения коммерческого предложения на прошивной стеклохолст

Укажите применение на оборудовании, ревизию чертежа, требуемую марку стекла, толщину, плотность или поверхностную плотность, а также количество. Для определенной прошивной конструкции укажите требования к армирующей нити, узору и ориентации. Добавьте условия эксплуатации и поясните, должно ли армирование сохранять функциональность после воздействия тепла.

Укажите, нужны ли вам рулоны для внутренней резки или готовые заготовки изоляции для сборки. Включите количество образцов, требования к инспекции и ожидаемый спрос на повторные заказы. Это позволяет рассмотреть материал, работы по раскрою и объем согласования в комплексе.

Информацию об армированном материале смотрите на странице прошивного стекловолоконного иглопробивного мата. Если конструкция не требует дополнительной прошивки, обычный стекловолоконный иглопробивной мат остается отдельным вариантом. Другие типы волокон доступны для сравнения в ассортименте высокотемпературных изоляционных материалов.

Запросите коммерческое предложение и проверку образца с чертежом компонента и требованиями к приемке. Утвердите материал в том виде, в котором его будет использовать ваша производственная команда, а затем переносите эту спецификацию в каждый повторный заказ.
