Спецификация изоляции промышленной печи должна описывать нечто большее, чем просто толщину мата. Требуемый слой зависит от конструкции печи, температуры в месте установки, имеющегося монтажного пространства, способа крепления и плана технического обслуживания. Материал, который подходит для плоской стеновой панели, может потребовать другой детали монтажа вокруг дверной рамы, угла, секции крыши или съемной панели доступа.
При выборе мата из керамического волокна для промышленной печи четко определите марку волокна, толщину, плотность, рабочий цикл, установленное сжатие, расположение стыков и критерии приемки.Это дает производителю оборудования, изготовителю изоляции и группе закупщиков общую основу для оценки материала и готовой футеровки.

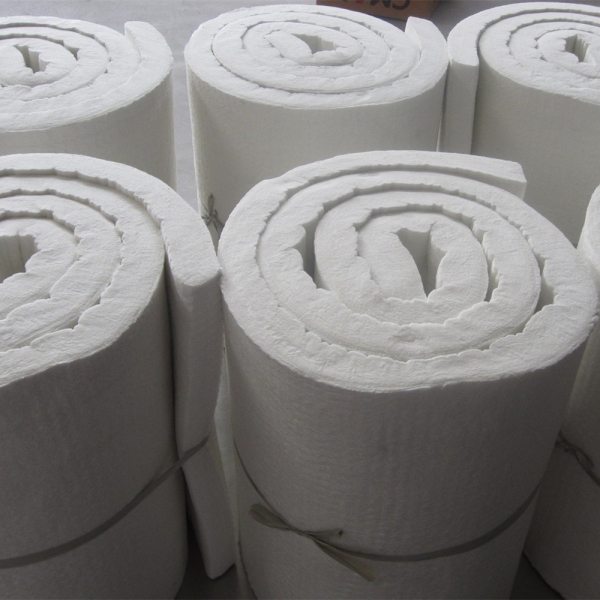

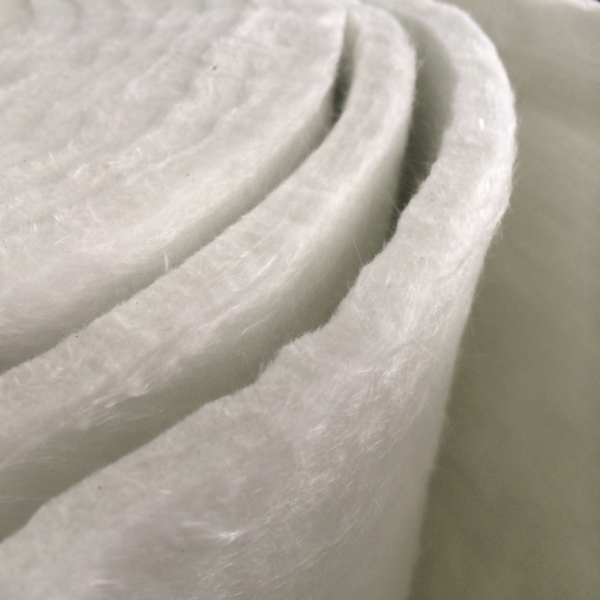

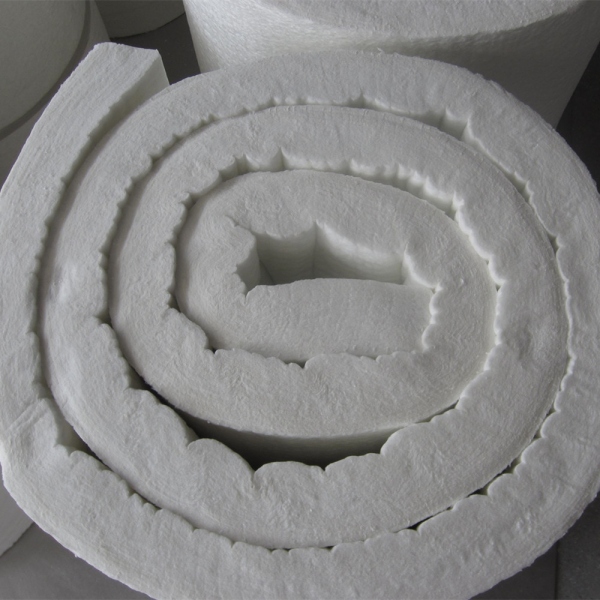

BSTFLEX поставляет изоляционный мат из керамического волокна для промышленной изоляции, включая изоляцию зазоров стен печей и сушильных шкафов. Данное руководство сосредоточено на информации, которую покупатели должны предоставить перед запросом образца или коммерческого предложения. Оно не присваивает один температурный рейтинг каждой марке керамического волокна или каждой конструкции смонтированной печи.
Начните с изолируемой секции печи
Перед выбором мата определите, где он будет установлен. Промышленная печь может содержать несколько зон изоляции, каждая из которых имеет свою температуру, схему крепления и требования к доступу.
- Боковые стенки: определите, установлен ли мат за защитным горячим слоем, внутри полости панели или напротив другого футеровочного материала.
- Крыша и потолочные секции: опишите, как изоляция поддерживается и удерживается. Гравитация, вибрация и доступ для технического обслуживания могут повлиять на проект монтажа.
- Пол и нижние участки стен: укажите, подвергается ли материал нагрузкам, ударам, процедурам очистки или технологическим остаткам. Гибкий мат не следует рассматривать как несущий материал пола, если это специально не предусмотрено общей конструкцией.
- Дверные рамы и панели доступа: укажите размеры проема, конструкцию затвора и доступную глубину изоляции. Определите, закреплена ли изоляция на двери или остается в корпусе печи.
- Воздуховоды и переходные секции: отметьте изменения поперечного сечения, углы, проходы и стыки, где могут возникать зазоры или чрезмерное сжатие.
Чертеж с отмеченной зоной изоляции более полезен, чем просто название модели печи. Если один заказ охватывает несколько зон, перечислите их отдельно, а не предполагайте, что одна спецификация мата подходит для каждого места.
Определите фактическую тепловую нагрузку
Заданная температура печи не обязательно совпадает с температурой, воздействующей на мат из керамического волокна. Изоляция может находиться за футеровкой со стороны горячей зоны, рядом с воздушным пространством или близко к внешнему кожуху. Каждое положение может создавать свой профиль температур.
Включите в запрос следующую информацию:
- нормальная рабочая температура и место ее измерения;
- максимальная или кратковременная пиковая температура с указанием ее продолжительности;
- циклы пуска, останова и другие циклы нагрева или охлаждения;
- непрерывные часы работы и ожидаемый годовой режим работы;
- атмосфера в печи и любые соответствующие технологические газы или химическое воздействие;
- температура на горячей стороне, в зоне изоляции и на кожухе (где измерено или доступно).
Классификационная температура, рекомендуемые условия непрерывного использования и температура полностью смонтированной футеровки не являются взаимозаменяемыми значениями.Подтвердите применимую марку керамического волокна и ее техническую документацию. Не используйте температуру плавления волокна или показатель общей классификации в качестве предела непрерывной работы для сборки печи.
Если требуется теплотехнический расчет, укажите конструкцию стен, последовательность слоев, толщину каждого слоя, условия с горячей стороны и условия окружающей среды. Данные по теплопроводности следует сравнивать при соответствующей средней температуре и заявленной плотности. Показатель теплопроводности без указания температуры испытаний и информации об образце не является достаточным основанием для сравнения двух коммерческих предложений.
Выбирайте толщину в пределах доступного проектного пространства
Мат из керамического волокна BSTFLEX предлагается в диапазоне толщин 6–50 мм. Подходящая толщина зависит от требуемых тепловых характеристик и пространства, доступного в конструкции печи. Весь диапазон не означает, что любая комбинация толщины, плотности, длины рулона и облицовки является стандартной серийной конфигурацией.
При запросе коммерческого предложения различайте три измерения:
- Поставляемая толщина: номинальная толщина мата до монтажа.
- Установленная толщина: пространство, занимаемое после монтажа, включая сжатие, вызванное удерживающей системой или окружающими панелями.
- Доступная глубина полости: физическое пространство между футеровкой печи, корпусом или соседними компонентами.
Если мат сжимается для размещения в полости, укажите ожидаемое состояние после монтажа. Не следует предполагать, что сжатие более толстого мата в меньшем пространстве дает тот же тепловой результат, что и мат, изготовленный для данной монтажной толщины. Сжатие может изменить плотность, контакт между слоями и способ фиксации изоляции.
Для многослойной конструкции укажите толщину каждого слоя и расположение его стыков. Проектировщик изоляции должен решить, нужно ли располагать стыки вразбежку, внахлест или иным образом в соответствии с конструкцией печи. Избегайте применения универсального значения величины нахлеста без учета материала, ожидаемого изменения размеров и метода монтажа.
Учитывайте плотность наряду с толщиной
Плотность является спецификацией материала, а не простым показателем качества. Более высокая плотность не обязательно обеспечивает наилучший результат изоляции для любой печи. При выборе следует учитывать теплопроводность при соответствующей температуре, монтажную толщину, требования к обращению и способ поддержки мата.
В текущей информации о продукции C11 указан диапазон плотности 96–128 кг/м³ для мата из керамического волокна. Подтвердите требуемое сочетание плотности и толщины с помощью коммерческого предложения и применимых технических данных. Не сравнивайте значение плотности для сердцевины из чистого волокна с общей массой облицованной или иным образом обработанной сборки.
Для входного контроля согласуйте, проверяется ли плотность напрямую или с помощью согласованного метода массы на единицу площади и толщины. Определите размеры образцов, условия кондиционирования и процедуру измерения. Это позволяет избежать споров, вызванных сравнением измерений, выполненных в различных условиях сжатия или кондиционирования.
Спланируйте метод монтажа и фиксации
Мат из керамического волокна представляет собой гибкий изоляционный материал. Для удержания его на месте и защиты от условий внутри печи требуется подходящая схема монтажа. Правильный способ фиксации зависит от корпуса печи, конструкции футеровки, ориентации, температуры и плана технического обслуживания.
Монтаж на стенах и панелях
Покажите слои панели и способ фиксации или удержания мата. Определите места проходов, точек крепления, кромок и переходов. Убедитесь, что крепежные детали или опоры не создают неприемлемого локального сжатия и не оставляют неизолированных зазоров по периметру.
Монтаж на крыше и потолочных перекрытиях
Опишите опорную систему и направление укладки мата. Конструкция должна учитывать собственный вес материала, тепловые циклы и перемещение конструкции печи. Не копируйте шаг анкеров или количество крепежных элементов из другой печи; эти значения должны быть определены для конкретной системы футеровки.
Монтаж дверей и съемных панелей
Уточните, закреплена ли изоляция на двери, удерживается ли в съемной кассете или устанавливается в качестве отдельной вставки. Многократное открытие и закрытие может нарушить положение незакрепленных кромок. Репрезентативные испытания должны проверить посадку, фиксацию и то, смещается ли мат при манипуляциях с панелью.
Стыки, углы и проходы
Отметьте на чертеже стыки, углы, отверстия горелок, проходы датчиков и другие прерывания. Эти места требуют особого внимания, так как слой изоляции может быть непрерывным на плоском чертеже, но прерывистым после изготовления. Определите, как готовая сборка будет смыкаться вокруг каждого элемента.
Проверьте воздействие окружающей среды помимо температуры
Промышленные печи могут подвергать изоляцию воздействию не только тепла. В зависимости от технологического процесса материал может сталкиваться с движением воздуха, вибрацией, влагой во время останова, чистящими средствами, технологическими парами или случайным механическим контактом.
Опишите реальное воздействие, а не используйте общие термины вроде «химически стойкий» или «влагозащищенный». Укажите вещество, концентрацию (где она известна), температуру и характер контакта (постоянный или периодический). Запросите информацию о совместимости для конкретной марки, если атмосферная среда может повлиять на волокно или другие части конструкции.
Если мат покрыт облицовкой, сеткой или панелью, укажите этот слой отдельно. Облицовка может помочь удержать изоляцию или защитить ее от повреждений при обращении, но она автоматически не делает всю футеровку пригодной для защиты от истирания, скоростей газов, химического воздействия или требований пожарной безопасности.
Установите требования к инспекции и приемке перед заказом
Утверждение образца должно отражать материал и условия монтажа, которые будут использоваться в производстве. Согласуйте точки контроля до размещения заказа, особенно если мат будет разрезаться на фасонные детали или устанавливаться в нескольких зонах печи.
| Контрольный элемент | Что необходимо согласовать |
|---|---|
| Идентификация материала | Марка волокна, спецификация продукции, идентификация партии и техническая документация, поставляемая с заказом. |
| Толщина | Номинальное значение, допуск, места измерений и информация о том, проводятся ли измерения до или после сжатия. |
| Плотность или масса | Указанная плотность или поверхностная плотность, единицы измерения, размер образца и информация о том, относится ли значение к сердцевине или полностью готовому обработанному материалу. |
| Размеры | Ширина и длина рулона, размер листа или контур вырезанной детали, а также допуски на размеры. |
| Внешнее состояние | Разрывы, локальное утончение, поврежденные кромки, загрязнение, влажная упаковка или другие согласованные дефекты. |
| Монтажные испытания | Прилегание к углам и проемам, фиксация, смыкание стыков и толщина после монтажа. |
| Данные о воздействии тепла | Испытательная температура, продолжительность, атмосфера, метод измерения и предельно допустимое значение при необходимости определения свойств после теплового старения. |
Для новой конструкции печи утвердите репрезентативный образец или пробный участок перед запуском серийного производства. Зафиксируйте редакцию чертежа и утвержденную спецификацию материала. Если конструкция печи изменяется, проверьте, остаются ли пригодными исходная толщина, плотность, конструкция опор и узлов соединений.
Доступные варианты на заказ
Для керамического волокнистого мата p40 опубликованный ассортимент продукции охватывает толщину 6–50 мм и заявленный диапазон плотности 96–128 кг/м³, при номинальной ширине 1 050 мм. Уточните доступную комбинацию, длину рулона и упаковку для требуемого заказа.
В зависимости от проекта и производственной экспертизы покупатели могут обсудить:
- требуемую толщину в пределах доступного ассортимента продукции;
- выбор плотности в соответствии с утвержденной спецификацией материала;
- размеры рулонов и требования к упаковке;
- нарезку по длине, листы или изделия по чертежам, где это возможно;
- количества образцов и инспекционную документацию для утверждения.
Не предполагайте, что все комбинации толщины, плотности и размеров являются стандартными складскими позициями. Отправьте чертеж и годовой или партионный объем, чтобы формат поставки можно было проверить до составления коммерческого предложения.
Использовать совместно с
Если для сборки печи требуется отдельный текстильный слой или изготовленная термостойкая крышка, ознакомьтесь свысокотемпературная керамическая волокнистая ткань в качестве отдельного материала. Его роль, армирование и термостойкость должны быть указаны для узла; он не входит автоматически в комплект поставки стандартного мата из керамического волокна.
Для конструкции, в которой специально требуется покрытие из алюминиевой фольги, сравните отдельный теплоизоляционный мат из керамического волокна с алюминиевой фольгой. Керамическая сердцевина, фольга и система склеивания имеют разные пределы применения и должны оцениваться отдельно.
Похожие продукты
- Теплоизоляционный мат из керамического волокна — стандартный материал мата для проектов изоляции промышленных печей.
- Теплоизоляционный мат из керамического волокна с алюминиевой фольгой — отдельная конструкция с покрытием, когда требуется алюминиевая поверхность.
- Иглопробивной мат из кремнеземного волокна — еще один изоляционный материал для оценки при отличии требуемой марки волокна или тепловой нагрузки.
- Высокотемпературная изоляционная вата — сравните доступные семейства изоляционных материалов.
Часто задаваемые вопросы
Какой толщины мат из керамического волокна следует указать для промышленной печи?
Начните с требуемых тепловых характеристик и доступной глубины монтажа. BSTFLEX p40 предлагается в диапазоне толщин 6–50 мм. Окончательный выбор также зависит от марки волокна, плотности, рабочего цикла, установленного сжатия и схемы футеровки. Утвердите требуемую комбинацию перед оформлением заказа.
Обеспечивает ли мат из керамического волокна более высокой плотности всегда лучшую изоляцию?
Нет. Плотность следует оценивать вместе с толщиной и данными о теплопроводности при соответствующей средней температуре. Более высокая плотность может изменить характеристики обращения и механические свойства, но ее не следует рассматривать как автоматическое улучшение тепловых характеристик.
Можно ли устанавливать мат из керамического волокна непосредственно у горячей стороны печи?
Это зависит от выбранной марки волокна, атмосферы печи, продолжительности воздействия и конструкции футеровки. Уточните, предназначено ли изделие в качестве горячелицевого слоя, резервной изоляции или слоя в закрытой полости. Само по себе значение классификации материала не утверждает всю установку в целом.
Как следует располагать стыки матов из керамического волокна?
Расположение стыков зависит от геометрии печи, количества слоев, ожидаемого изменения размеров и метода крепления. Отметьте стыки и проходы на чертеже и согласуйте с проектировщиком изоляции схемы с нахлестом или со смещением. Не используйте универсальное расстояние нахлеста без проверки фактической конструкции.
Может ли BSTFLEX поставлять маты из керамического волокна нестандартных размеров?
Возможно рассмотрение требований к специальной толщине, плотности, длине, упаковке и деталям, вырезаемым по чертежам. Предоставьте требуемые размеры, допуски и количество для технологической проверки. Уточните доступную комбинацию и форму поставки в коммерческом предложении.
Запросить проверку спецификации матов из керамического волокна
Отправьте чертеж печи или эскиз зоны изоляции, профиль рабочей температуры, требуемую толщину, плотность, размеры и закупаемое количество. Укажите, устанавливается ли мат за горячелицевым слоем, внутри полости панели или в качестве части съемного элемента. Приложите всю документацию по теплопроводности, усадке или тепловому воздействию, необходимую для утверждения.
BSTFLEX поддерживает проектный анализ и разработку образцов посредством своих услуг OEM-производства и изготовления по индивидуальному заказу. Чтобы ознакомиться со спецификацией продукта, посетите страницу BSTFLEX керамический волокнистый изоляционный мат. Для других семейств волокон используйте средство выбора высокотемростойких изоляционных материалов.
Запросите коммерческое предложение и анализ образца, указав детали применения и чертеж. Четкое техническое задание на монтаж помогает согласовать выбор материалов, изготовление и входной контроль перед серийным производством.
