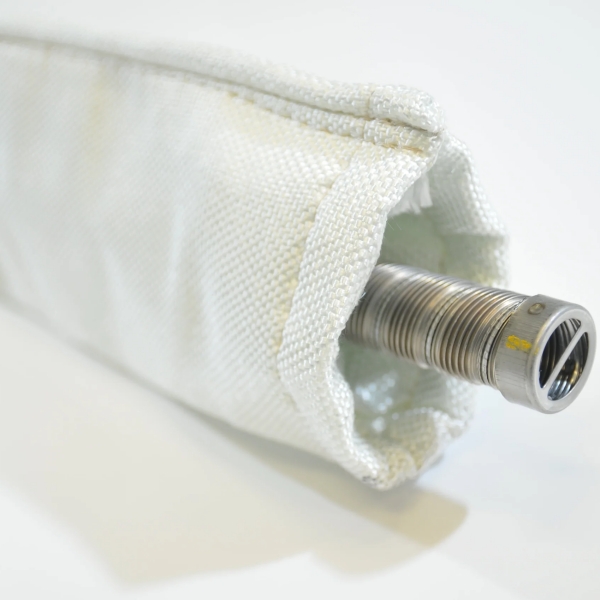

Заказ индивидуального теплоизоляционного рукава для выхлопной системы — это нечто большее, чем просто выбор стекловолоконного материала и указание примерного диаметра трубы. Рукав должен точно подходить к реальной выхлопной линии, закрывать нужный нагреваемый участок и оставаться практичным в установке в местах соединений, изгибов и рядом с другим оборудованием.
Для производителей обогревателей, поставщиков судового оборудования, производителей транспортных средств и дистрибьюторов запасных частей точная информация о размерах на этапе запроса коммерческого предложения (RFQ) помогает избежать проблем с подгонкой во время производства и монтажа.
В этом руководстве описываются измерения и особенности монтажа, которые покупатели должны указывать при заказе индивидуального теплоизоляционного рукава для выхлопного шланга.
Первый шаг — точно определить, что именно будет подвергнуто изоляции.
Компонентом может быть:
Внешние размеры этого компонента определяют базовые размеры рукава.
Не полагайтесь исключительно на номинальный размер выхлопной системы. Изделие, описываемое как выхлопная труба диаметром 24 мм или 30 мм, может использовать этот размер для обозначения соединения или внутреннего диаметра, в то время как внешняя поверхность, которую должна покрывать изоляция, может отличаться.
Для изготовления индивидуальной изоляции полезным измерением является фактический внешний диаметр компонента в месте установки рукава.
ID означает внутренний диаметр. Для теплоизоляционного рукава выхлопной системы ID описывает внутреннее пространство, доступное для выхлопного шланга или трубы.
Это один из важнейших размеров при индивидуальном заказе.
| Размер | Что он обозначает | Почему это важно |
|---|---|---|
| Внешний диаметр выхлопной трубы (OD) | Фактический внешний диаметр трубы или шланга | Определяет компонент, который должен поместиться внутри рукава |
| Внутренний диаметр рукава (ID) | Внутренний диаметр изоляционного рукава | Регулирует плотность посадки при установке |
| Внешний диаметр рукава (OD) | Внешний диаметр после добавления изоляции | Важно там, где пространство для монтажа ограничено |
| Длина рукава | Общая изолированная длина | Определяет, какая часть выхлопной линии защищена |
Распространенная ошибка при закупке — заказывать изоляционный рукав, используя только номинальный размер выхлопной трубы.
Например, выхлопная система может определяться по номинальному диаметру, в то время как ее реальный внешний профиль зависит от гофрирования, конструкции стенок, соединений или производственных допусков.
По этой причине OEM-покупателям предпочтительно предоставлять одну из следующих характеристик:

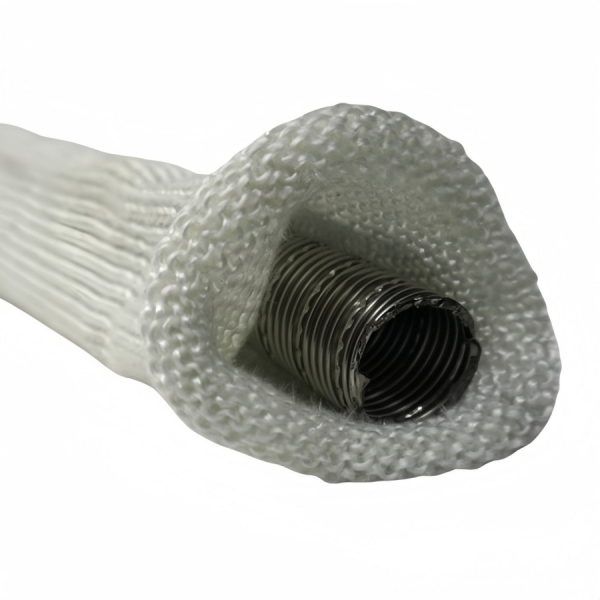

Это особенно важно, когда изоляция будет устанавливаться на гибкую или гофрированную выхлопную трубу.
Изоляционный чехол должен иметь достаточно внутреннего пространства для установки на выхлопной элемент без лишних усилий.
Тем не менее, чрезмерный зазор также нежелателен, так как чехол слишком большого размера может неплотно прилегать к линии выхлопа.
Подходящая посадка зависит от нескольких факторов:
Вместо того чтобы указывать произвольный допуск, укажите фактический наружный диаметр трубы и опишите, как будет устанавливаться чехол. После этого размеры изоляции можно будет оценить в соответствии с узлом в сборе.
Диаметр самой выхлопной трубы не всегда является наибольшим размером, участвующим в монтаже.
Если трубчатый изоляционный чехол должен надеваться на фитинг, муфту, область хомута или расширенную секцию выхлопной системы, этот больший размер может определить, возможно ли установить чехол.
Перед запросом нестандартного чехла проверьте:
Если чехлу не нужно проходить через фитинги, поскольку он устанавливается до окончательной сборки выхлопной системы, укажите это на чертеже или в запросе предложений.
Требуемая длина чехла должна определяться участком выхлопной линии, который действительно нуждается в тепловой защите.
Не указывайте автоматически всю длину выхлопной трубы.
Во многих случаях дополнительная изоляция требуется только для участка, близкого к полу, кабелям, шлангам, панелям или закрытому оборудованию.
Измерьте начальную и конечную точки требуемой изолированной зоны и примите во внимание:
Один длинный изоляционный рукав не всегда является лучшей конфигурацией.
Выхлопную систему с несколькими хомутами, резкими изгибами или точками обслуживания может быть проще собрать с использованием нескольких изоляционных секций.
| Конфигурация | Типичная причина выбора |
|---|---|
| Один непрерывный рукав | Длинный прямой участок выхлопной системы с небольшим количеством преград |
| Две изоляционные секции | Хомут, кронштейн или точка обслуживания разделяют зону нагрева |
| Несколько коротких секций | Сложная трассировка или несколько препятствий при монтаже |
| Пользовательские индивидуальные длины | Повторяемая сборка выхлопной системы OEM |
Для серийного производства определение каждой изоляционной секции на сборочном чертеже выхлопной системы помогает поддерживать неизменный монтаж от одного изделия к другому.

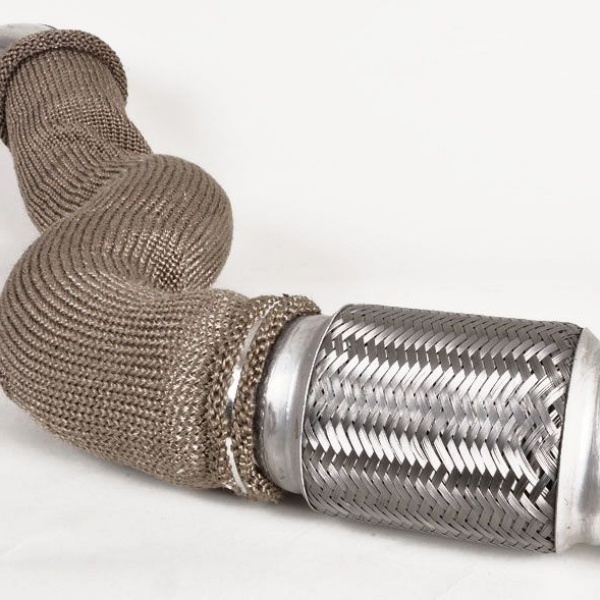

Рукав, установленный на прямую трубу, и рукав, установленный на изогнутый участок выхлопной системы, имеют разную геометрию.
Если изолированная линия выхлопа включает изгибы, укажите:
Фотография или чертеж особенно полезны для компактных установок обогревателя, где выхлопная система меняет направление сразу после выхода из обогревателя.
Для компактных установок внешние размеры готовой изоляции могут быть так же важны, как и внутренний диаметр.
Это часто встречается в:
Если выхлопная труба проходит через ограниченное пространство, измерьте доступный зазор вокруг трубы перед заказом изоляции.
Готовое изделие должно помещаться в доступные габариты, не мешая соседним компонентам.
Информация о размерах сообщает производителю, какого размера изделие нужно изготовить. Информация о применении объясняет, как будет использоваться рукав.
Запрос коммерческого предложения OEM должен определять, установлена ли выхлопная система в:
Поставщику также следует знать, подвергается ли изоляция воздействию вибрации, частых перемещений, влаги, истирания или ограниченности монтажного пространства.
Установки судовых отопителей часто имеют компактные размеры, и маршрут выхлопа может проходить через пространства оборудования, где окружающие поверхности и компоненты нуждаются в дополнительной теплоизоляции.
Для заказа индивидуальной изоляции судового выхлопного шланга полезная информация для запроса предложений включает:
Если в линейке продукции используется несколько конфигураций выхлопной системы, каждый вариант следует указывать отдельно, а не объединять все размеры в одну спецификацию.
В дизельных отопительных системах могут использоваться выхлопные трубы различных диаметров в зависимости от конструкции отопителя и всей системы.
BSTFLEX также производит гибкую двухстенную выхлопную трубу из нержавеющей стали для дизельного отопителя различных диаметров, что позволяет рассматривать требования к выхлопной трубе и теплоизоляции как часть единой системы.
Однако при покупке изоляционного чехла отдельно перед началом производства все равно следует уточнить фактические размеры выхлопной трубы.
Новый проект OEM обычно начинается с чертежей и контролируемых размеров. Проекты по замене часто начинаются с уже установленной выхлопной системы.
Для поставки на замену покупатели могут предоставить:
Если оригинальная изоляция повреждена или деформирована, измеряйте сам выхлопной компонент, а не копируйте размеры с изношенной изоляции.
Полный запрос коммерческого предложения (RFQ) может быть подготовлен с использованием следующего контрольного списка.
| Элемент RFQ | Информация для предоставления |
|---|---|
| Выхлопной компонент | Гибкая труба, жесткая трубка, выхлопной шланг или узел |
| Внешний диаметр трубы | Фактический измеренный внешний диаметр |
| Требуемый внутренний диаметр гильзы | Если уже определено чертежом |
| Требуемая длина | Общая длина изоляции или отдельные секции |
| Маршрутизация | Прямая, изогнутая или смешанная |
| Крупнейший фитинг | Размер, если гильза должна проходить через него |
| Монтажное пространство | Максимально доступный внешний габарит, где применимо |
| Применение | Дизельный отопитель, судовой отопитель, транспортное средство или промышленное оборудование |
| Количество | Прототип, размер партии и предполагаемый годовой спрос |
| Ссылка | Чертеж, образец или фотографии монтажа |
| Упаковка | Требования к оптовой, индивидуальной, комплектной упаковке или упаковке OEM |
Сама по себе мощность нагревателя не дает достаточной информации о размерах для изготовления теплоизоляционного чехла по размеру. Фактические размеры выхлопной системы более полезны.
Изоляция охватывает выхлопную трубу снаружи. Четко укажите, относится ли каждый размер в запросе цен (RFQ) к внутреннему (ID) или внешнему (OD) диаметру.
Чехол может идеально подходить к трубе, но его все равно будет невозможно установить, если его нужно натянуть поверх муфты или разъема большего размера.
Длинные изоляционные секции могут мешать хомутам, кронштейнам или зонам обслуживания. Определите фактическую зону тепловой защиты, прежде чем определять длину чехла.
Две системы одинакового диаметра могут требовать разных конфигураций изоляции, если одна из них прямая, а другая имеет несколько изгибов или монтажных препятствий.
Для новых систем нагревателей OEM бывает полезно определить изоляцию после того, как будут установлены маршрут прокладки выхлопной системы и окружающее монтажное пространство.
Затем прототип чехла можно оценить на предмет:
После подтверждения размеров ту же спецификацию можно использовать для повторного производства.

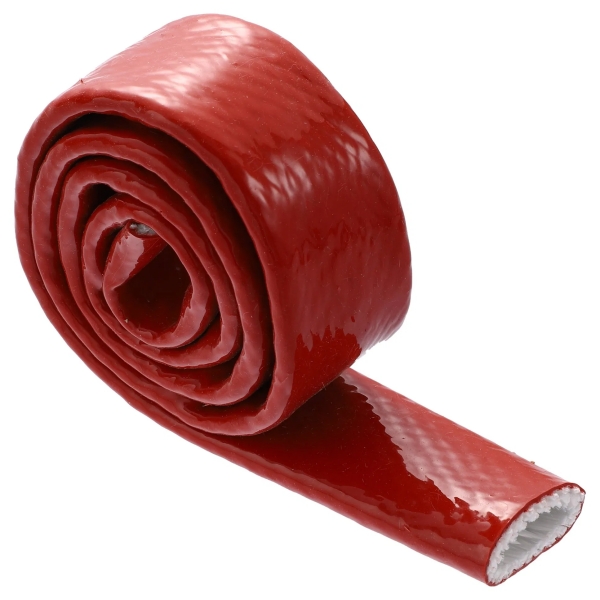

BSTFLEX производит изоляционные рукава из стекловолокна для выхлопных шлангов с размерами, адаптированными под выхлопную систему, а не ограничивает покупателей одним фиксированным диаметром или длиной.
Индивидуальное производство может поддерживать производителей обогревателей, поставщиков морского оборудования, производителей автофургонов и транспортных средств, поставщиков выхлопных систем, дистрибьюторов и производителей промышленного оборудования.
Чтобы ознакомиться с дополнительными воздуховодами для обогревателей, средствами защиты выхлопной системы и продуктами для терморегулирования, посмотрите наш ассортимент продукции для защиты от тепла.
Для получения точного коммерческого предложения укажите внешний диаметр выхлопной трубы, необходимую длину изоляции, схему установки, количество, а также любые имеющиеся чертежи или фотографии.
Если для одного проекта требуется несколько диаметров или длин, перечислите каждую конфигурацию отдельно. Это позволяет изготавливать изоляционные рукава для конкретных выхлопных узлов, а не рассматривать их как универсальный размер.
Посмотрите Изоляционный рукав из стекловолокна для выхлопного шланга для индивидуальных OEM-поставок и оптовых закупок.
