Уплотнение Tadpole с полой серцевиной против уплотнения с цельной сетчатой серцевиной: сжатие, восстановление и выбор OEM

Два уплотнения типа «головастик» могут иметь одинаковый диаметр уплотняющего элемента, оплетку из стекловолокна и крепежный хвост, но при этом вести себя совершенно по-разному при закрывании дверцы промышленной печи. Эта разница часто скрыта внутри уплотняющего элемента: одно уплотнение содержит сердцевину из плетеной проволочной сетки с открытым центром, в то время как другое использует более плотную конструкцию с заполнением сетки.

Для специалиста по закупкам запасных частей эта разница может определить, подойдет ли замена к существующей системе защелок. Для инженера OEM это влияет на усилие, необходимое для сжатия уплотнения, ход уплотняющего элемента и то, как соединение ведет себя после многократных циклов открывания. В этом руководстве сравниваются уплотнения типа «головастик» с полой сердцевиной и сердцевиной из сплошной сетки с точки зрения эксплуатационных характеристик готового уплотнения, а не просто названия материала в коммерческом предложении.

Полая и сплошная сетка описывают геометрию сердцевины

Сердцевина из полой сетки изготавливается из металлической вязаной или формованной структуры с открытой центральной областью. Под воздействием сжимающей нагрузки часть уплотняющего элемента может деформироваться в это пространство. Величина хода зависит от размера проволоки, плотности сетки, структуры вязки и окружающей оплетки.

Сердцевина из сплошной сетки представляет собой более плотно заполненную конструкцию из проволочной сетки без открытого центра. При этом сплошная сетка не означает жесткий цельнометаллический стержень. Это описывает то, как металлическая сетка заполняет уплотняющий элемент. Проволочная структура остается деформируемой, но ее характеристика упругости при сжатии может отличаться от характеристики полой сердцевины.

Металлический сплав — это отдельное решение. Нержавеющая сталь и Inconel являются вариантами материалов сердцевины; полая сетка и сетка с заполнением — вариантами геометрии сердцевины. В заказе на поставку должны быть указаны оба параметра, если они известны.

В таблице приведены конструктивные тенденции, а не гарантированные рабочие характеристики. Рыхло набитый заполненный сетчатый профиль может требовать меньшего усилия, чем плотно связанный полый сердечник при определенной высоте сжатия. Сравнение становится осмысленным только после определения готовых профилей и условий испытаний.

Одинаковый размер уплотнителя не означает одинаковое усилие закрывания

Рассмотрим дверцу духовки с пазом для прокладки, удерживающей полосой и механическими защелками. Замена может соответствовать исходному номинальному внешнему диаметру уплотнителя, но препятствовать срабатыванию защелок в нужном положении. Если новый сердечник требует большей нагрузки при имеющемся зазоре, совпадение размеров не означает функциональную замену.

И наоборот, легко деформируемый сердечник может достичь требуемой высоты установки при меньшей начальной нагрузке, но все равно потребовать оценки восстановления и долговечности контакта. Ни одно из этих наблюдений само по себе не доказывает, что какой-то сердечник лучше.

Поэтому при инженерном сравнении следует разделять три величины:

• Свободная высота уплотнителя: размер ненагруженной готовой прокладки в направлении закрывания.
• Установленная высота уплотнителя: фактическое пространство, остающееся для уплотнителя при правильно закрытой дверце.
• Нагрузка при сжатии: усилие, необходимое для достижения этой установленной высоты в соответствии с согласованным методом испытаний.

Если усилие измеряется на прямом образце, укажите как длину испытуемого образца, так и нагрузку. Если результат выражается в виде усилия на единицу длины, укажите метод расчета и схему испытаний. В противном случае показатели от двух разных поставщиков может оказаться невозможно корректно сравнить.

Начинайте с зазора оборудования, а не с предпочтений по сердцевине

Прежде чем делать выбор между полой сердцевиной и заполненной сетчатой сердцевиной, определите размер зазора, который дверь образует по отношению к уплотнению. Произведите измерения в нескольких точках, особенно вблизи петли, защелок и углов. Убедитесь, что каждый результат отражает предполагаемое закрытое положение, а не положение сместившейся двери из-за того, что старое уплотнение было снято.

Для круглого валика его номинальный диаметр можно использовать в качестве свободной высоты только в том случае, если такая форма подтверждена. Для овального или предварительно сжатого валика фиксируйте высоту и ширину независимо друг от друга.

Номинальное геометрическое сжатие можно рассчитать следующим образом:

Сжатие (%) = (Свободная высота валика - Установленная высота валика) / Свободная высота валика x 100

В качестве иллюстрации: предполагаемый валик со свободной высотой 18 мм, установленный в зазор 14 мм, имеет номинальное размерное сжатие около 22%. Этот пример не устанавливает допустимый процент сжатия для BSTFLEX или любого другого уплотнения. Нагрузку, восстановление, температуру и характеристики утечки необходимо проверять для конкретной фактической конструкции.

При замене для техобслуживания также следует учитывать ширину монтажного хвостика, толщину хвостика, общую ширину профиля и расположение валика относительно крепежной фурнитуры. Неправильная геометрия хвостика может сместить валик относительно предполагаемой линии уплотнения, даже если сердцевина подходит.

Какую сердцевину следует оценить в первую очередь?

При ограниченном усилии закрывания двери

Полая сердцевина является логичным кандидатом для испытаний, когда у двери ограничена запирающая способность или когда чрезмерная нагрузка на уплотнение препятствует закрыванию. Ее открытый центр обеспечивает возможный путь деформации, но фактическое рабочее усилие необходимо измерить на предлагаемом готовом профиле.

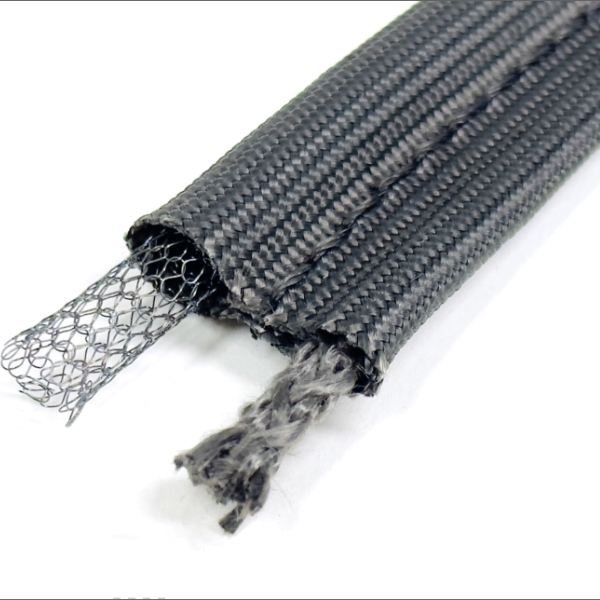

Компания BSTFLEX предлагает такое уплотнение «головастик» с полой сердцевиной из нержавеющей стали и покрытием из стекловолокна. На этой странице указана конструкция сердцевины с открытым центром. Ее следует использовать в качестве исходного ориентира продукта для данного варианта выбора.

Когда требуется более упругий валик

Заполненную сетчатую сердцевину можно оценивать в случаях, когда требуется более структурная реакция при имеющихся монтажных нагрузках и усилиях закрывания. Покупателю следует запрашивать сетчатую конструкцию и сравнение нагрузки сжатия, а не полагаться на слово «сплошной», гарантирующее жесткость.

Уплотнение «головастик» с сердцевиной из нержавеющей стали и покрытием из стекловолокна от компании BSTFLEX является подходящим примером изделия с металлической сердцевиной. Его текущее опубликованное наименование указывает на сердцевину из нержавеющей стали, но само по себе не определяет конкретную конструкцию с заполненной сеткой. Уточните эту деталь на чертеже или в техническом коммерческом предложении, прежде чем называть его моделью со сплошной сеткой.

Когда неметаллическая сердцевина может оказаться предпочтительнее

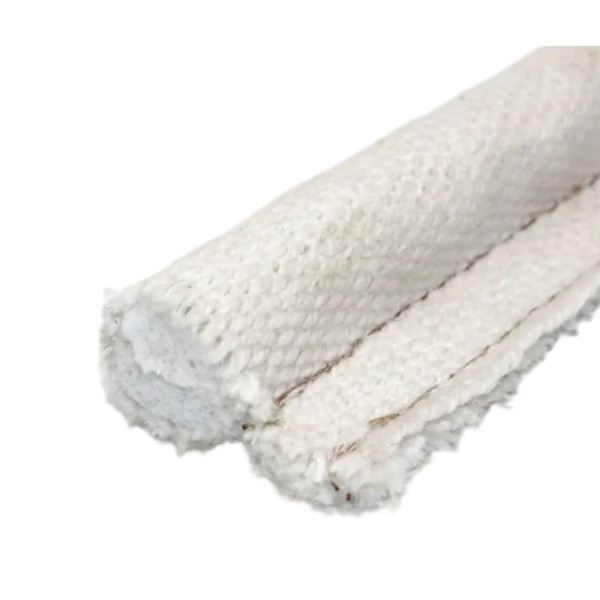

Далеко не каждая промышленная дверь требует сердцевины из проволочной сетки. Если указана конструкция на волокнистой основе, ознакомьтесь с изделием Уплотнение «головастик» с волокнистой сердцевиной и покрытием из стекловолокна. Волокнистые сердцевины обладают собственными характеристиками сжатия, и их следует испытывать с учетом того же зазора двери и требований к эксплуатации, а не рассматривать в качестве универсального эталона мягкой сердцевины.

Сравните сжатие и восстановление в одинаковых условиях испытаний

Для осмысленного сравнения полой и сплошной сетчатой сердцевины недостаточно одной фотографии каждого обрезанного конца. Для квалификации ОЕМ согласуйте небольшой контролируемый план испытаний до запуска производства образцов. Следующая последовательность помогает обеспечить сопоставимость результатов.

1. Поддерживайте видимый профиль постоянным. По возможности используйте одинаковый класс покрытия, конструкцию прошивки, размер валика и геометрию хвостика, чтобы сердцевина оставалась главной переменной величиной.
2. Кондиционируйте образцы одинаково. Зафиксируйте, находятся ли детали в исходном состоянии после получения, подвергались ли предварительному сжатию, термообработке или циклам срабатывания ранее.
3. Измерьте свободную высоту. Зафиксируйте метод и точки измерения перед началом приложения нагрузки.
4. Сжмите до заданных высот. Используйте более одного значения установленной высоты, если оборудование имеет диапазон зазоров. Запишите усилие для каждой высоты.
5. Снимите нагрузку и измерьте восстановление. Укажите, когда и как измеряется восстановленная высота. Не смешивайте немедленное восстановление с восстановлением по истечении более длительного периода.
6. Повторите циклические испытания при необходимости. Повторно проверьте нагрузку, состояние профиля, прошивку и остаточную деформацию после согласованного количества репрезентативных циклов.
7. Проверьте тепловое состояние. Если нагрев влияет на фактические условия эксплуатации, повторите соответствующие проверки после воздействия репрезентативной температуры и охлаждения в соответствии с согласованной процедурой.

Не переносите опубликованный процент восстановления конкурента в спецификацию BSTFLEX. Результаты остаточной деформации при сжатии и восстановления зависят от готовой конструкции и метода испытаний. В коммерческом предложении следует указывать только те измеренные значения, которые были установлены для данного конкретного уплотнения.

Что должен содержать отчет OEM об испытаниях на сжатие

Простая электронная таблица с результатами измерений может быть более полезной для инженера-закупщика, чем простое утверждение о том, что сердечник является «высокосжимаемым». Она позволяет инженеру оценить, достигает ли прокладка указанной высоты в пределах доступного усилия защелки.

Не путайте геометрию сердечника с температурным классом

Эксплуатационный предел каплевидной прокладки зависит от всей сборки: ткани покрытия, покрытия, сплава сердечника, швов и условий на линии уплотнения. Полая сетка не обязательно означает более низкий или более высокий температурный класс по сравнению с заполненной сеткой из того же сплава и семейства конструкций.

Аналогично, переход с нержавеющей стали на сердечник на основе Inconel представляет собой инженерное решение, отдельное от выбора между полой и заполненной геометрией. При выборе сплава следует учитывать фактическую температуру сердечника, атмосферу, окисление и любое соответствующее химическое воздействие.

Избегайте использования номинальной настройки камеры печи в качестве единственного параметра температуры. Прокладка может подвергаться воздействию другой температуры из-за своего расположения относительно дверной рамы, футеровки, контактных поверхностей и пути движения горячих газов.

Три проблемы при замене, требующие разных подходов

Проблема 1: Дверца не защелкивается после замены прокладки

Проверьте свободную высоту после замены, установленный зазор, положение хвостовика и фактическую нагрузку при закрытии. Другая конструкция сердечника может способствовать возникновению проблемы, однако слишком большие размеры выступа или смещенный крепеж могут привести к аналогичным симптомам. Не применяйте силу для закрытия защелки.

Проблема 2: Прокладка перестает контактировать с рамой после многократного использования

Проверьте на наличие остаточной деформации, смещения под удерживающей планкой, поврежденных углов и изменений в выравнивании дверцы. Тест на восстановление может помочь сравнить кандидатов в сердечники, но потерю контакта нельзя диагностировать только по материалу сердечника.

Проблема 3: Покрытие изнашивается, в то время как металлический сердечник остается неизменным

Это указывает на то, что открытая ткань и путь контакта с оборудованием требуют внимания. Внутреннее армирование сеткой не гарантирует защиту от истирания внешнего покрытия. Проверьте острые кромки, скользящее движение и необходимость использования другого текстиля или отдельно указанной внешней защитной конструкции.

Области применения, где выбор сетчатого сердечника имеет значение

Для промышленных дверей печей, доступное усилие защелки и его вариации по периметру дверцы часто имеют решающее значение для принятия решения. Сравнивайте кандидатов с учетом установленного зазора оборудования, а не заказывайте только по диаметру выступа из каталога.

Для смотровых люков печей, оценивайте тепловое воздействие в дополнение к нагрузке и восстановлению. Подходящий сердечник не может компенсировать неподходящее покрытие или материал швов.

Для крышки воздуховодов и заслонки, учитывайте перепад давления, вибрацию, частоту открытия и допустимую утечку. Текстильную прокладку флажкового типа (tadpole) не следует считать газонепроницаемой или рассчитанной на давление без проверки герметичности всего соединения.

Для больших смотровых люков с неравномерными зазорами, определите минимальный и максимальный зазоры в закрытом состоянии. Сердечник со сквозным отверстием может заслуживать тестирования, но как самые узкие, так и самые широкие участки должны оставаться в пределах подтвержденного рабочего диапазона выбранной прокладки.

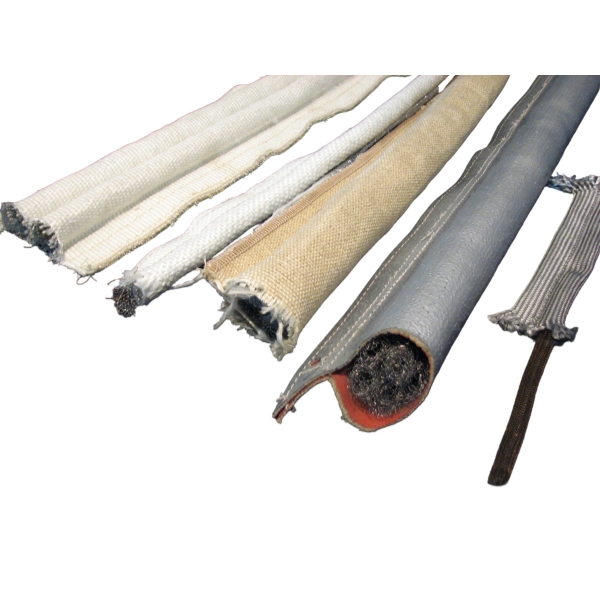

Как составить спецификацию для заказной флажковой прокладки с сердечником из проволочной сетки

Для поставки прототипов или повторных OEM-поставок отправьте чертеж с размерами и опросный лист рабочих условий. Если тип существующего сердечника неизвестен, укажите его как неподтвержденный и предоставите фотографию среза или репрезентативный образец для рассмотрения.

Информацию о разработке на основе чертежей и повторных поставках см. на странице BSTFLEX Производитель уплотнений типа «головастик» на заказ. Чтобы ознакомиться с более широким ассортиментом изделий с сердечником в оплетке, посетите страницу Уплотнения и прокладки типа «головастик».

Вопросы покупателей о полых и сплошных сетчатых сердечниках

Означает ли сплошная сетка наличие сплошного стального стержня внутри уплотнения?

Нет. В данной категории продукции это относится к более плотной или заполненной конструкции металлической сетки. Сердечник из вязаной проволочной сетки не является жестким металлическим стержнем.

Всегда ли полую сердцевину легче сжимать?

Универсального правила не существует. Полая геометрия может обеспечить путь для внутренней деформации, но диаметр проволоки, плотность вязки, окончательный размер уплотнительного выступа и натяжение оболочки определяют фактическую реакцию на нагрузку-деформацию.

Является ли сердцевина из нержавеющей стали автоматически сплошной сетчатой сердцевиной?

Нет. Нержавеющая сталь обозначает семейство сплавов, в то время как полая или заполненная сетка обозначает структуру. Подтвердите оба параметра в спецификации заказа.

Служит ли уплотнение с заполненной сеткой всегда дольше?

Не обязательно. Срок службы также зависит от рабочей температуры, сжатия, цикличности, износа оболочки, химического воздействия, монтажной геометрии и условий эксплуатации уплотнения.

Можно ли заменить существующее уплотнение с полым сердечником на вариант с заполненной сеткой?

Это может быть возможно после инженерной проверки, но такая замена изменяет конструкцию сердцевины. Перед утверждением замены проверьте установленный зазор, усилие закрытия, восстановление и герметичность оборудования в сборе.

Что является наилучшей отправной точкой для запроса индивидуального коммерческого предложения?

Укажите поперечное сечение уплотнения, доступный зазор двери, рабочие условия, требуемую длину и количество. Если к применению предъявляются определенные требования по усилию закрытия или утечке, укажите их, а не запрашивайте только номинальный диаметр.

Выбирайте сердцевину по ее подтвержденной рабочей характеристике

Практическая разница между полой сетчатой сердцевиной и заполненной сетчатой сердцевиной заключается не в абстрактном рейтинге мягкости. Она заключается в том, как каждое готовое уплотнение реагирует на фактическую нагрузку, зазор и рабочий цикл оборудования. Используйте конструкцию сердцевины для формирования короткого списка, а затем аттестуйте уплотнение по требуемой установленной высоте и условиям эксплуатации.

Компания BSTFLEX может рассмотреть конструкции с полым сердечником из нержавеющей стали с покрытием из стекловолокна и сердечником из нержавеющей стали с покрытием из стекловолокна в качестве отправных точек для предложения OEM-производителю или для замены. Четко определите вариант со сплошной или заполненной сеткой, прежде чем рассматривать его как утвержденную модель.

Отправьте спецификацию сердцевины, чертеж уплотнения и требования к установке в BSTFLEX для получения индивидуального коммерческого предложения на уплотнение типа «головастик».
