Стекловолоконный рукав HTG для электропроводки: что указать в спецификации

Изоляционная втулка, подходящая для провода, установленного на верстаке, может оказаться сложной в монтаже после обжима клеммы. Кроме того, она может располагаться рядом с обмоткой двигателя, нагревающейся деталью прибора или острым металлическим краем. Эти детали влияют на выбор заказанной втулки. При работе с электропроводкой полезной отправной точкой является состояние готовой сборки и условия ее эксплуатации, а не только диаметр и температурный показатель.

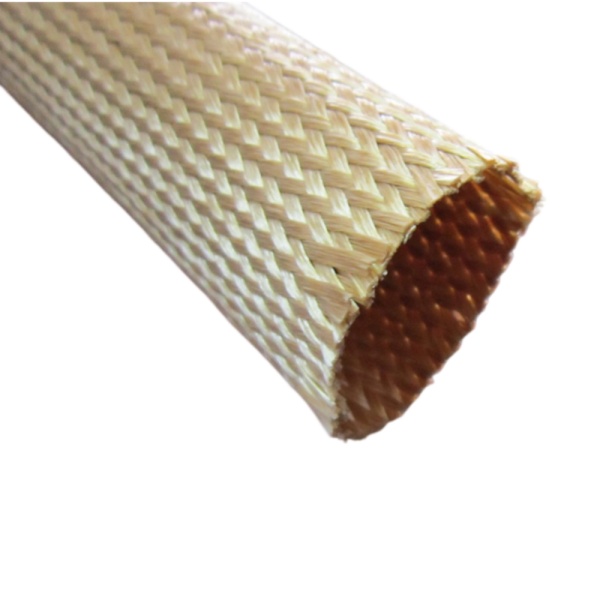

BSTFLEXHTG стекловолоконный рукавИзготовлен из нещелочной стекловолоконной нити E-класса, подвергнут термообработке и пропитан гибкой смолой. На странице товара указано, что он предназначен для изоляции и механической защиты проводки в электрооборудовании, двигателях и бытовой технике. Приведенные ниже примечания показывают, как преобразовать это описание в практическую спецификацию для закупки.

Начните с провода, так как он будет установлен.

Измерьте наибольший наружный диаметр, через который должна проходить защитная оболочка, включая изоляцию, места соединений, стыки и любые разъемы, которые невозможно установить позже. Запишите необходимую длину изоляции и место, где будут располагаться концы оболочки. Если установка предполагает протягивание через оболочку или вокруг изгиба, проведите пробный запуск образца на реальном маршруте. Номинальный размер провода не описывает готовый жгут проводов.

На странице продукции HTG указаны номинальные внутренние диаметры от 0,5 мм до 30 мм, с различными допусками по диаметру и диапазонами толщины стенок в зависимости от размера. Укажите требуемый номинальный диаметр отверстия и проверьте допуск для этого размера, сравнив его как с наибольшим установочным элементом, так и с минимальным диаметром, необходимым для плотной посадки. Для серийного производства укажите длину готового реза и допустимое отклонение для вашей сборки.

Опишите, где именно тепло достигает рукава.

Предоставьте поставщику информацию о нормальной температуре в месте установки защитной оболочки, продолжительности воздействия и любых кратковременных событиях, таких как запуск или неисправность. В спецификации HTG указан рабочий диапазон от -30°C до 350°C и кратковременные пиковые значения до 400°C. Также указан тепловой класс C. Это опубликованные данные о характеристиках продукта; они не определяют температурный диапазон всего провода или устройства в сборе. Изоляция проводника, находящиеся рядом детали и требования к сертификации требуют отдельного изучения.

В местах соприкосновения защитной оболочки с нагреваемым компонентом, приложите эскиз или фотографию, показывающую точку контакта. Если же тепло исходит от расположенной рядом поверхности, отметьте зазор, поток воздуха и наличие уже установленного защитного экрана. Это поможет отличить локальную проблему контакта от общего нагрева окружающей среды в корпусе.

Согласовать электротехнические испытания для выбранного размера.

На странице товара указан диапазон пробивного напряжения от 0,5 кВ до 1,5 кВ. Уточните, какой результат соответствует указанному диаметру и конструкции, а также запросите метод и условия испытаний. Диапазон, указанный на странице товара, не следует рассматривать как номинальный диапазон для всех типоразмеров муфт или как замену испытания установленной электропроводки.

Что касается проводов электродвигателей и электроприборов, также сообщите поставщику, является ли защитная оболочка дополнительным защитным слоем поверх уже изолированного проводника или частью системы изоляции, которую вы проверяете. Это различие определяет, какая документация потребуется вашей инженерной команде. Если требуется соблюдение определенного стандарта или проведение испытаний заказчиком, укажите его точное обозначение в запросе.

Проверьте качество полимерного покрытия и процесс сборки.

HTG — это стекловолоконная оплетка, пропитанная смолой. Покрытие является частью спецификации продукта, поэтому укажите любые лаки для намотки, заливочные составы, клеи, чистящие средства или термическую обработку, используемые после оплетки. Проверьте совместимость с вашим фактическим технологическим процессом и осмотрите образец после резки, нарезания резьбы и окончательной сборки. Если ваш процесс требует другой поверхности или отдельного покрытия, обсудите это до заказа отрезков для производства.

Внешний слой из силиконовой резины представляет собой отдельную конструкцию. Требования, специально предусматривающие использование силиконовой оболочки, см. в соответствующем разделе.стекловолоконная втулка с силиконовым резиновым покрытиемСравните заявленные характеристики и данные испытаний продукта с версией HTG. Для каждой из них должны быть отдельные спецификации и поисковые запросы.

Отправьте полезный запрос

Краткое техническое описание экономит больше времени, чем длинный список общих ключевых слов. Включите в него следующее:

• Применение: провод электродвигателя, жгут проводов электроприборов или другие электрические узлы.
• Внешний диаметр готовой проволоки или соединения, а также любые элементы, через которые должна проходить втулка.
• Требуемая длина покрытия, допуск на длину реза и способ сборки.
• Нормальная и пиковая температура в области рукава, включая продолжительность воздействия.
• Электротехнические испытания или технические условия заказчика с предоставлением необходимой документации.
• Контакт с лаком, клеем, чистящими средствами или другими технологическими материалами.
• Предпочтительный цвет, количество заказа и необходимость пробного образца.

В стандартном списке цветов BSTFLEX указаны черный и светло-коричневый, другие цвета доступны по запросу. На странице товара также указана длина рулона в зависимости от размера, поэтому уточните точную длину катушки и упаковку для выбранного диаметра. Отправьте заполненное техническое задание черезСтраница товара HTG с стекловолоконным рукавомЗапросить соответствующий образец и коммерческое предложение.
