Изготовленный на заказ изоляционный чехол будет сидеть ровно настолько хорошо, насколько точна информация, использованная для создания его выкройки. Общая длина и диаметр — полезная отправная точка, но они не учитывают штоки клапанов, фланцы, опорные кронштейны, кабельные вводы, дренажные отверстия или пространство, необходимое для открытия чехла.
В этом руководстве объясняется, как собрать практические замеры для съемного изоляционного чехла, какие фотографии сделать и какие эксплуатационные детали должны сопровождать размеры. Оно применимо к клапанам, трубам, фланцам, фильтрам, барабанам и другому промышленному оборудованию.
Для заказа готовых чехлов и производства по проекту посетите страницу производителя съемных изоляционных чехлов на заказ. С существующими типами чехлов также можно ознакомиться в категории съемные изоляционные чехлы.
Промышленное оборудование редко представляет собой простой цилиндр или прямоугольный ящик. Клапан может иметь крышку, маховик, привод, фланцы и дренажное соединение. Корпус фильтра может включать съемную крышку, манометр, опорные ножки и несколько патрубков. Барабан может иметь ручки, верхнее отверстие, выпускное отверстие и систему подогрева.
Если предоставлены только основной диаметр и длина, чехол может закрыть горячую поверхность, но помешать эксплуатации или техническому обслуживанию. Пригодная для использования выкройка должна отвечать на четыре вопроса:
Поэтому процесс измерения следует начинать с границы изоляции, а не с рулетки.
Определите, где чехол начинается и заканчивается. Отметьте эти точки на чертеже или прямо на фотографии. Граница должна быть четко обозначена вокруг каждого соединения с прилегающим трубопроводом, стационарной изоляцией или другой съемной секцией.

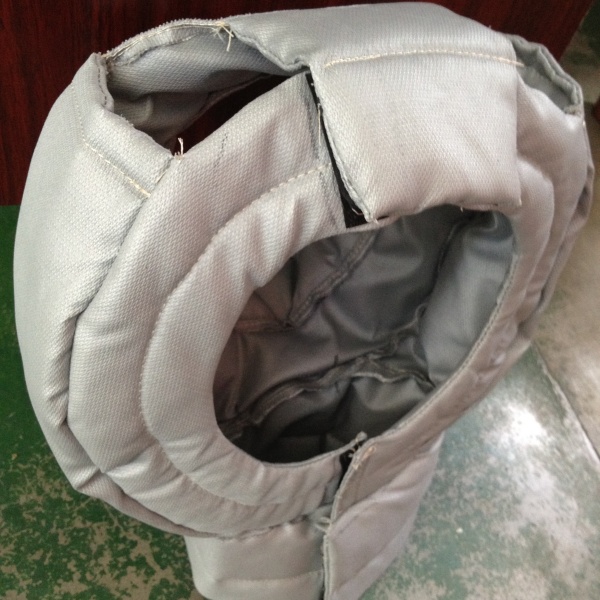

Для клапана чехол может закрывать только корпус клапана или включать как фланцы, так и часть прилегающей трубы. Для фильтра он может закрывать корпус, оставляя зажим крышки и дренаж открытыми. Для барабана он может быть разделен на чехол для корпуса и отдельный чехол для крышки.

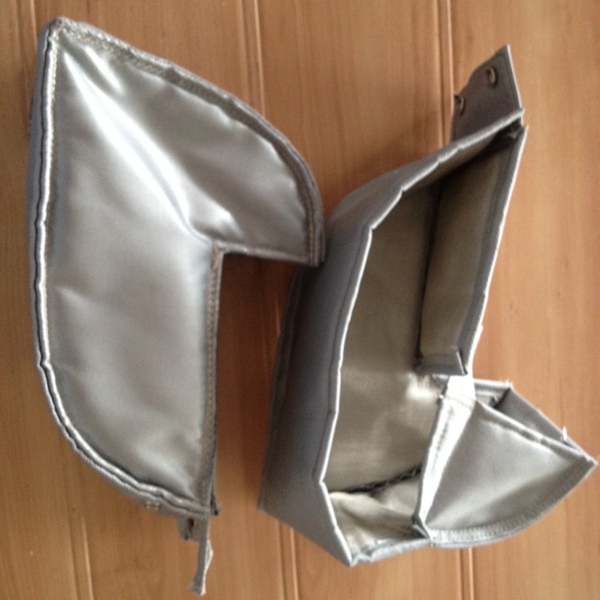

Когда требуется несколько частей, присвойте простое название или номер каждой секции. Это облегчает сопоставление замеров, чертежей и фотографий во время производства.
Используйте миллиметры или дюймы последовательно. Указывайте единицу измерения на каждом листе. Не смешивайте единицы измерения в одной таблице размеров.
| Измерение | Что записать | Почему это важно |
|---|---|---|
| Общая длина | Расстояние между двумя запланированными краями чехла | Определяет зону покрытия вдоль оборудования или трубы |
| Общая ширина | Максимальный размер из стороны в сторону внутри границы изоляции | Учитывает корпуса, фланцы и выступы, которые шире основного корпуса |
| Общая высота | Размер от самой низкой до самой высокой точки, включая стационарные выступы | Помогает определить готовую оболочку и расположение панелей |
| Внешний диаметр | Диаметр оголенного компонента на каждой соответствующей секции | Используется для цилиндрических корпусов, труб, фланцев и сосудов |
| Окружность | Измеряется вокруг фактической поверхности, на которой будет сидеть чехол | Полезно, когда компонент не идеально круглый или доступ ограничен |
| Размер соединения | Наружный диаметр трубы, диаметр фланца и положение соединения | Определяет отверстия и переход к прилегающей изоляции |
| Зазор | Свободное пространство между оборудованием и близлежащими конструкциями | Определяет, можно ли обернуть, зашнуровать и снять чехол |
Выполняйте замеры по оголенному оборудованию, если только новый мат не будет установлен поверх существующего слоя. Если другой слой останется на месте, укажите его готовый наружный диаметр и толщину.
Выступ — это любая деталь, которая проходит сквозь основную форму мата или выходит за ее пределы. Типичными примерами являются штоки клапанов, рукоятки, приводы, манометры, датчики, кабели, опорные кронштейны, подъемные проушины, дренажи, вентиляционные отверстия и небольшие ответвления труб.
Для каждого выступа запишите:
Не описывайте выступ просто как находящийся слева или справа. Направление обзора может меняться между фотографиями. Используйте маркированную привязку, например, сторону входа, сторону выхода, центральную осевую линию сверху или зеркало фланца.
Геометрия клапана меняется в зависимости от типа клапана, класса давления, концевого соединения и расположения привода. Номинальный размер трубы или клапана сам по себе не определяет внешнюю форму.
Для изготовления чехла для клапана по индивидуальному заказу соберите следующие размеры:
Четко укажите, должен ли маховик или привод оставаться снаружи изоляции. Большинство чехлов для клапанов требуют фигурного отверстия вокруг штока или бугеля, но правильная компоновка зависит от конкретного оборудования.
Примеры готовых конструкций см. в съемные изоляционные чехлы для клапанов.
Запишите наружный диаметр трубы и требуемую длину изоляции. Отметьте любые сварные швы, хомуты, опоры, идентификационные таблички или приборы в пределах зоны мата. Если на трубе уже есть стационарная изоляция рядом со съемным участком, измерьте наружный диаметр этой изоляции, чтобы новый чехол мог правильно с ней состыковаться.
Запишите наружный диаметр трубы, угол колена, радиус осевой линии (если известен) и прямую длину, доступную с каждого конца. Полезна фотография, сделанная перпендикулярно колену. Если колено находится близко к стене или другой трубе, укажите минимальный зазор.
Запишите наружный диаметр фланца, толщину фланца, выступ болта и общую строительную длину пары фланцев. Покажите, должен ли мат закрывать только фланцы или также перекрывать прилегающую изоляцию трубы.
Если фланец требует частого осмотра, определите предпочтительное направление открытия. Затвор должен быть доступен после установки и не должен располагаться вплотную к стене, полу или соседнему трубопроводу.
Фильтры и сетчатые фильтры требуют регулярного открытия для очистки или замены элементов. Конструкция теплоизоляционного чехла должна соответствовать методу обслуживания, а не рассматривать оборудование как единый закрытый сосуд.
Запишите диаметр корпуса, длину корпуса, диаметр крышки, глубину крышки, расположение зажимов, положения впускного и выпускного отверстий, расположение слива, положение манометра и детали опор. Укажите, какие детали снимаются во время обычного технического обслуживания.
Для корзинчатого сетчатого фильтра или корпуса фильтра может быть более практичным использовать секцию корпуса и отдельную секцию крышки. Для Y-образного сетчатого фильтра может потребоваться фигурная деталь вокруг углового отвода и сливной пробки. Фотографии должны показывать оборудование как в собранном виде, так и, по возможности, в его обычном открытом для обслуживания положении.
См. страницу изготовленный на заказ съемный теплоизоляционный чехол для фильтра для данного типа изделия.
Для цилиндрического барабана или сосуда запишите диаметр или окружность корпуса, высоту прямой части и форму верха и низа. Измерьте все патрубки, ручки, ножки, зажимы, точки подъема, выпускные отверстия и компоненты управления.
Укажите, открывается ли крышка, снимается ли она или остается неподвижной. Если сосуд заполняется, очищается или осматривается сверху, отдельная крышка может быть более практичной, чем один полный кожух. Для оборудования, установленного на полу, измерьте зазор под сосудом и укажите, должна ли изоляция заканчиваться над основанием.
На странице изготовленный на заказ съемный теплоизоляционный чехол для барабана показан порядок заказа для барабанов.
Фотографии помогают объяснить геометрию, которую трудно описать в таблице. Они должны дополнять измерения, а не заменять их.
Сделайте как минимум следующие снимки:
Поместите линейку, рулетку или четко идентифицируемый эталонный объект на выбранные фотографии. Держите камеру как можно более перпендикулярно к снимаемой поверхности. Широкоугольные изображения, сделанные очень близко к оборудованию, могут искажать пропорции.
Отметьте буквы измерений прямо на копиях фотографий. Те же буквы должны появиться в таблице размеров. Например, A может обозначать общую длину, B — основной диаметр, а C — высоту штока.
Чертеж оборудования с размерами — лучшая отправная точка, если он точно отражает установленный узел. Выделите точную границу изоляции и укажите любые компоненты, добавленные после выпуска исходного чертежа.
Для плоских или умеренно сложных форм физический шаблон может помочь определить контур. Используйте стабильный листовой материал, отметьте сторону оборудования и внешнюю сторону, а также укажите все вырезы. Образец чехла также можно оценить, но следует отметить повреждения, усадку или изменения, внесенные на месте, чтобы они не были скопированы непреднамеренно.
Трехмерные файлы могут помочь в сложных проектах, но они не заменяют информацию о доступе для обслуживания, положении затвора и требуемой границе изоляции.
Предоставляйте фактические размеры оборудования, если в запросе на коммерческое предложение специально не запрашиваются размеры готового чехла. Производитель чехлов обычно учитывает толщину изоляции, конструкцию швов, нахлест и расположение затвора при разработке выкройки.
Если полевой персонал добавляет свои собственные допуски, не указывая их, один и тот же допуск может быть добавлен дважды. Это может привести к получению чехла слишком большого размера, неправильному расположению отверстий или неплотным затворам.
Любой допуск, уже включенный в размер, должен быть четко прописан. Например, укажите, является ли окружность фактической металлической поверхностью, внешней стороной существующей изоляции или требуемой окружностью готового чехла.
Размеры определяют форму, но не определяют конструкцию. Включите следующую информацию об условиях эксплуатации в лист измерений:
Эти детали помогают определить внешний материал, внутренний слой, изоляционный сердечник, швейную нить и способ крепления. Покупатели, приобретающие эти компоненты отдельно, могут ознакомиться с существующим руководством по материалам для съемных изоляционных покрытий.
Выкройка может подходить к оборудованию, но ее все равно будет трудно установить, если направление открытия выбрано неверно. Определите, где установщик может стоять, дотянуться и натянуть покрытие на место. Укажите любую сторону, которая перекрыта стеной, полом, ограждением или соседним компонентом.
Для более крупного оборудования укажите, будет ли покрытие устанавливать один человек или несколько. Составные покрытия должны иметь четкий порядок сборки и соответствующие идентификационные метки. Там, где требуется установка над головой, на конструкцию могут влиять вес, доступ для подъема и временная опора.

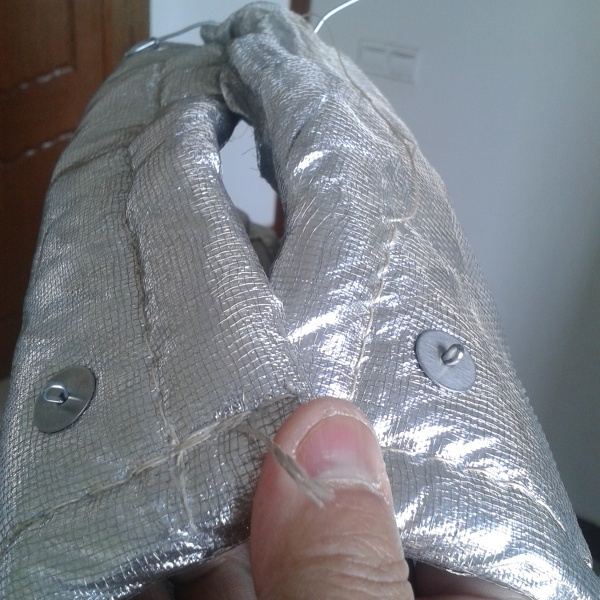

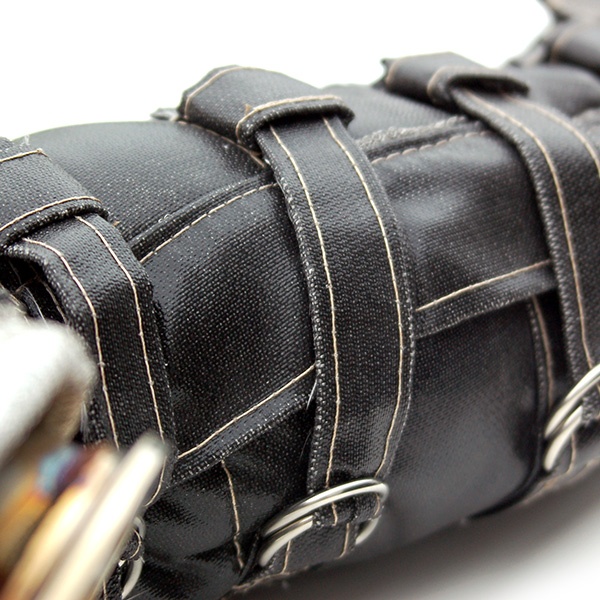

Система закрытия должна оставаться доступной после того, как покрытие будет установлено на место. Ее также следует держать подальше от движущихся частей, и она не должна препятствовать работе клапанов, ручек или точек осмотра.
Номинальный размер — это системное обозначение, которое может не совпадать с измеренным наружным диаметром. Запишите фактический наружный диаметр или четко укажите применимый стандарт трубы и размер.
Фланцы, крышки, зажимы и кронштейны часто определяют максимальные габариты. Измерьте полный контур, а затем запишите размеры основного корпуса отдельно.

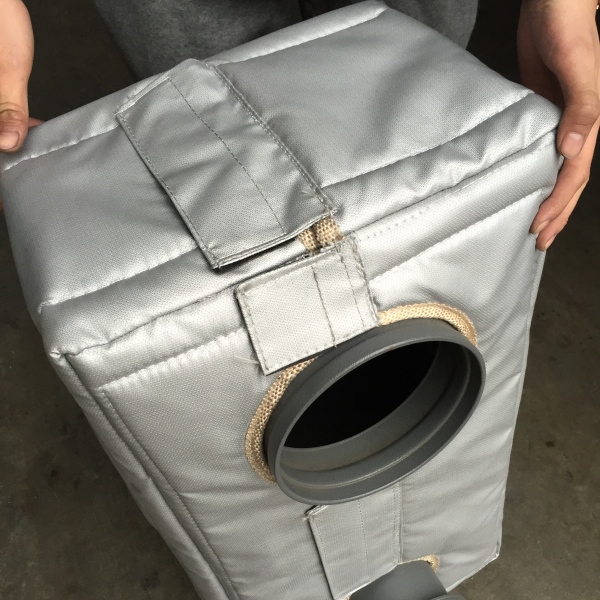

Размер выреза без указания его расположения не является полным. Выполняйте измерения от фиксированного края, поверхности фланца или осевой линии, чтобы отверстие можно было расположить правильно.
Покрытию требуется пространство для обертывания, нахлеста и закрытия. Запишите расстояние до ближайших стен, труб, платформ и ограждений.
Фотографии разных единиц оборудования легко перепутать. Добавляйте тег оборудования, номер детали или ссылку на лист измерений к каждому набору изображений.
Указывайте точно то, что было измерено. Не добавляйте самостоятельно запас на изоляцию, швы или нахлест.
Перед отправкой запроса убедитесь, что пакет содержит:
Если какая-либо информация недоступна, пометьте ее как неизвестную, а не оценивайте приблизительно. BSTFLEX может просмотреть имеющиеся данные и определить, какие недостающие размеры необходимы перед утверждением выкройки.
Фотографии могут помочь в предварительной оценке, но для производства обычно требуются точные размеры. Приложите рулетку или масштабную линейку к выбранным объектам и сфотографируйте оборудование со всех сторон.
Полевые измерения должны проводиться в соответствии с правилами техники безопасности на объекте. Зафиксируйте условия, при которых были сняты размеры, и укажите любые значительные тепловые перемещения или расширения, которые необходимо учитывать.
Полезно и то, и другое. Диаметр хорошо подходит для стандартных круглых компонентов. Окружность может быть более практичной для установленного оборудования или форм, которые не являются идеально круглыми. Укажите точно, где именно проводилось измерение.
Укажите фактические размеры оборудования и отдельно перечислите требуемую толщину изоляции. Если чехол будет покрывать существующую изоляцию, укажите готовые внешние размеры этого слоя.
Это возможно, если внешние размеры и точки сопряжения действительно идентичны. Сравнивайте фактические измерения, а не полагайтесь только на тип клапана или номинальный размер.
Подготовьте простой эскиз от руки с обозначенными размерами и дополните его фотографиями с разных ракурсов. Четкий полевой эскиз часто полезнее, чем старый чертеж, который не соответствует установленному оборудованию.
Отверстие должно быть доступно для установщика и не должно затрагивать движущиеся части, точки контроля утечек и труднодоступные стороны. Покажите доступное рабочее пространство на фотографиях и эскизе.
Не для каждого проекта. Чертежей, измерений и фотографий часто бывает достаточно. Образец или шаблон могут быть полезны для сложного, нестандартного или ранее модифицированного оборудования.

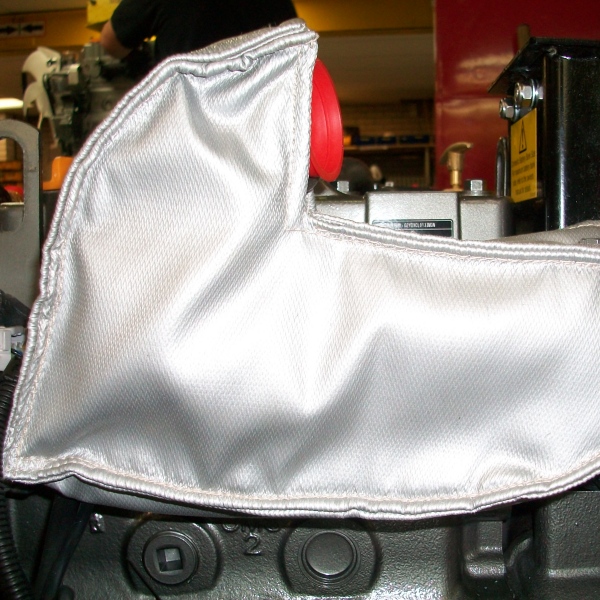

BSTFLEX производит съемные теплоизоляционные чехлы по индивидуальному заказу для клапанов, труб, фланцев, фильтров, барабанов, компонентов выхлопных систем и промышленного оборудования. Отправьте лист замеров, фотографии, рабочую температуру, условия эксплуатации и необходимое количество на sales@pkfiresleeve.com.
Обзор разработки лекал, раскроя, сборки слоев, пошива и финальной проверки можно прочитать в статье как изготовить съемный теплоизоляционный чехол.
