Таблица размеров термозащитных рукавов: как выбрать правильный внутренний диаметр рукава для наружного диаметра шланга и фитингов

Огнезащитный рукав может подходить к шлангу, но при этом не проходить через его концевую арматуру. Он также может проходить через арматуру, но сидеть слишком свободно вдоль шланга. Это отдельные проверки, и полезная таблица размеров огнезащитных рукавов должна учитывать обе.

Выберите внутренний диаметр рукава исходя из фактического наружного диаметра шланга, трубки или готового пучка кабелей. Затем проверьте самый большой фитинг или разъем, через который должен пройти рукав, последовательность установки и требуемую длину защиты. Не выбирайте огнезащитный рукав только по внутреннему диаметру шланга или его условному проходу (dash number).

Номинальные размеры ниже служат отправной точкой для выбора изассортимента огнезащитных рукавов BSTFLEX. Окончательную посадку следует подтвердить, сверившись с размерами выбранного изделия и фактической сборкой.

Таблица размеров огнезащитных рукавов: выбранные размеры EFRS от BSTFLEX

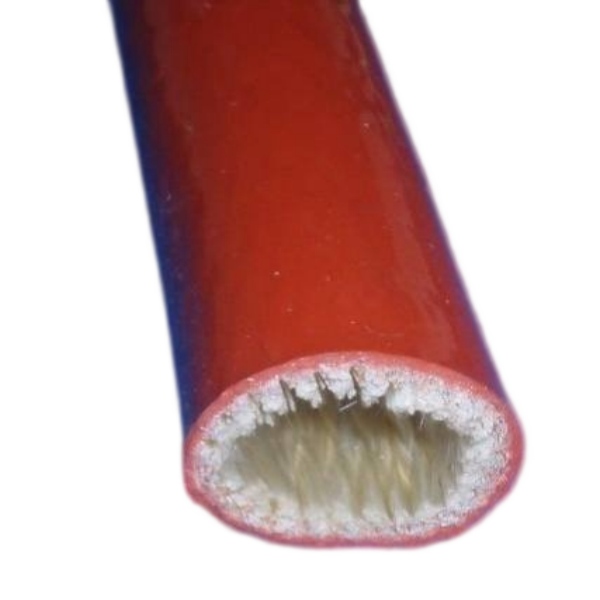

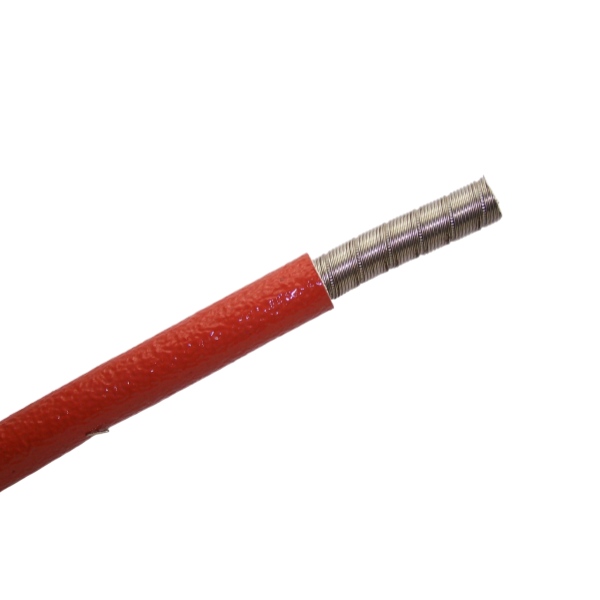

В этой таблице перечислены выбранные размеры по каталогу дляплетеного силиконового стекловолоконного огнезащитного рукава EFRS. Размеры описывают рукав, а не шланг, на который он будет надет.

Значения в миллиметрах и дюймах являются каталожными обозначениями размеров, а не точными коэффициентами пересчета или производственными допусками. Например, 1 дюйм в точности равен 25,4 мм, в то время как соответствующее метрическое обозначение в каталоге составляет 25 мм. Указывайте контролируемую единицу измерения и размерный допуск в заказе на поставку.

Это таблица номинальных размеров рукавов, а не утвержденная таблица соответствия шлангов и рукавов. Обозначение рукава 25 мм не гарантирует, что рукав подойдет к шлангу 25 мм. Дополнительные размеры, размерные допуски и рекомендации по установке должны быть подтверждены для выбранной конструкции.

Условный размер шланга и условный размер противопожарного рукава — это не одно и то же

Во многих сериях гидравлических шлангов условный номер (dash number) обозначает номинальный диаметр отверстия в шестнадцатых долях дюйма. Шланг -8 обычно относится к отверстию 1/2 дюйма. Это не описывает его наружный диаметр, который также зависит от конструкции армирования и покрытия.

В приведенной выше таблице рукавов -8 обозначает номинальный внутренний диаметр рукава 1/2 дюйма. Подбор шланга -8 к рукаву -8 только потому, что цифры совпадают, не учитывает толщину стенки шланга.

Та же осторожность требуется при поиске противопожарного рукава по размеру AN: обозначение фитинга не является измерением покрытия шланга, обжимной втулки или габарита всего соединителя. Используйте чертежи шлангов и фитингов или измеренные размеры сборки, чтобы установить эти значения.

Измерьте сборку в двух разных местах

Участок, который останется внутри рукава

Измерьте наружный диаметр шланга по покрытию, не сжимая его. Проверьте более чем в одном месте и направлении, особенно там, где шланг не идеально круглый. Учитывайте любой постоянный внешний слой или локальный элемент, который останется под противопожарным рукавом.

Для чертежа OEM используйте максимально допустимый наружный диаметр, а не полагайтесь на один удобный образец. Посадка, которая подходит для небольшого производственного образца, может не подойти при верхнем пределе размеров.

Самый крупный элемент вдоль пути установки

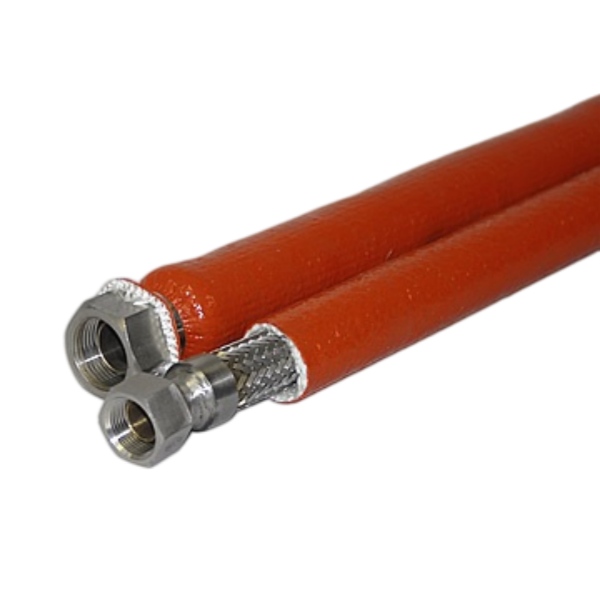

Если рукав будет устанавливаться после обжима или сборки соединителя, измерьте самый крупный элемент, через который он должен пройти. Это может быть втулка, накидная гайка, корпус соединителя, фиксирующий элемент или защитный колпачок, а не сам шланг.

Для шестигранного фитинга проверьте размер по углам, а не только размер ключа по граням. Для колен и нестандартных соединителей также требуется пробная установка: одно измерение диаметра не полностью описывает путь, который должен пройти рукав.

Выполняйте измерения в соответствии с правилами безопасного обслуживания оборудования. Никогда не ослабляйте соединение под давлением для проверки посадки рукава.

Какой зазор должен быть у противопожарного рукава?

Отделяйте номинальный размер от полезного зазора. Для круглой сборки базовая проверка размеров выглядит так:

Доступный диаметральный зазор = полезный внутренний диаметр рукава минус внешний диаметр компонента.

Для выбора продукции сравните минимальный полезный внутренний диаметр рукава с максимальным внешним диаметром компонента. Зазор, необходимый для сборки, должен быть согласован для конкретного рукава, защищаемой длины и метода установки. Единый фиксированный допуск не заменяет эту проверку.

Следующий расчет иллюстрирует разницу между диаметральным и радиальным зазором. Он предполагает использование круглого шланга диаметром 21,0 мм и указанных фактических полезных внутренних диаметров рукава; он не устанавливает допуски и не утверждает размер по каталогу.

Один лишь расчет не позволяет выбрать лучший рукав. Проверьте, можно ли установить образец, не повредив покрытие, следует ли он по намеченным изгибам и остается ли он надежно закрепленным без чрезмерных складок. На гибкой текстильной сборке любой зазор не обязательно останется равномерным.

Пример расчета: шланг 25 мм с наконечником 38 мм

Рассмотрим гипотетическую сборку с измеренным внешним диаметром шланга 25 мм и максимальным внешним диаметром наконечника 38 мм.

Номинальный рукав 29 мм, по-видимому, обеспечивает пространство вокруг корпуса шланга, но его номинальный внутренний диаметр меньше, чем у наконечника. Его не следует заказывать в расчете на то, что он растянется поверх фитинга.

Номинальный рукав 38 мм не обеспечивает положительный зазор поверх наконечника 38 мм. Номинальный рукав 41 мм кажется больше фитинга, но также оставил бы значительно больше пространства вокруг шланга 25 мм. Ни одно из этих сравнений не является одобрением установки, поскольку фактические размеры рукава, допуски и форма фитинга все еще имеют значение.

Существует три практических пути оценки: установить трубчатый рукав соответствующего размера во время производства нового шланга до сборки препятствующего конца; проверить трубчатую конструкцию, которая может пройти поверх готового фитинга и оставаться подходящей вдоль шланга; или использовать открывающийся рукав, размер которого подобран вокруг защищаемой секции.

Не снимайте постоянно обжатый фитинг только для того, чтобы установить рукав. Изменения в установке должны оставаться в рамках утвержденного процесса производителя шланговых сборок.

Решает ли вязаная конструкция проблему зазора фитинга?

вязаный противопожарный рукав предлагает иную текстильную структуру, чем плетеный рукав, и может быть полезен там, где важны соответствие и гибкость установки. Это не дает универсального процента расширения.

Запросите допустимое расширение при установке для фактического рукава с покрытием. Оцените форму фитинга, состояние покрытия и готовое покрытие после установки. Не применяйте заявленное расширение для оплетки без покрытия или другого семейства рукавов к противопожарному рукаву с силиконовым покрытием.

Если фитинг невозможно пропустить без чрезмерного усилия, пересмотрите размер или метод установки, вместо того чтобы силой устанавливать рукав недостаточного размера.

Подбор размера оборачиваемых рукавов по их закрытой посадке

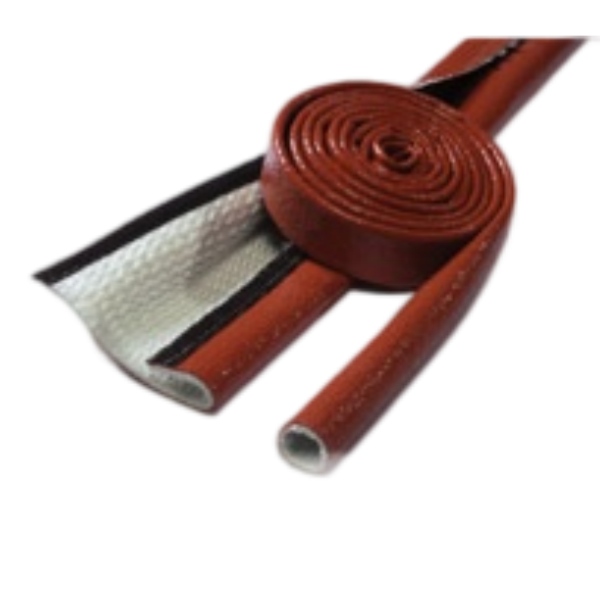

Для установленной сборки без доступа к концам, защелкивающийся противопожарный рукав предоставляет альтернативу надеванию трубки поверх фитингов. Открывающаяся конструкция устраняет требование прохождения через фитинг, но не необходимость проверки окончательной посадки.

Укажите внешние размеры защищаемого шланга или пучка, требуемую длину покрытия и конструкцию застежки. Запросите полезный закрытый диаметр и требуемое перекрытие. Ширина плоского материала — это не та же спецификация, что и внутренний диаметр закрытого рукава.

Утвердите застежку на образце сборки. Шов должен закрываться согласно проекту, не расходясь на изгибе и не оставляя защищаемую секцию открытой. Подтвердите термическую пригодность отдельно для выбранной конструкции застежки.

Подбор размера противопожарного рукава для кабельных пучков и жгутов проводов

Измерьте кабельный пучок в том виде, в котором он будет находиться внутри рукава. Сложение диаметров отдельных кабелей не является надежной заменой измерению готового пучка, особенно если кабели имеют разные размеры или меняют положение вдоль маршрута.

Запишите наибольшее поперечное сечение, локальные ответвления и размеры разъемов. Для некруглого пучка укажите как ширину, так и высоту, вместе с эскизом или фотографией поперечного сечения. Подтвердите посадку на фактической форме, а не рассматривая его как идеально круглый шланг.

Трубчатый рукав также должен иметь свободный путь поверх соединителей. Там, где ответвления или фиксированные концевые заделки препятствуют этому пути, рассмотрите возможность использования открываемой или раздельно секционированной конструкции защиты. Не стоит полагать, что один рукав увеличенного размера обеспечит приемлемую посадку везде.

Учитывайте толщину стенки, изгибы и защищаемую длину

Внутренний диаметр — это лишь один из размеров в установленном узле. В качестве простой круговой оценки, наружный диаметр рукава равен его внутреннему диаметру плюс удвоенная толщина стенки. Швы, застежки и локальное сжатие могут изменить фактический габарит, поэтому проверьте зазоры на кронштейнах и соседних компонентах с помощью образца.

Измеряйте требуемую площадь покрытия вдоль проложенного узла, а не как прямую линию между конечными точками. Определите, где рукав должен начинаться и заканчиваться, затем учтите одобренный способ обработки концов и любые допуски на перемещение, указанные на чертеже.

Проверьте узел с рукавом при его расчетном радиусе изгиба и на всем диапазоне допустимых перемещений. Рукав не должен заставлять шланг изгибаться сильнее, чем это допускается спецификацией шланга, или оттягиваться от зоны, требующей защиты.

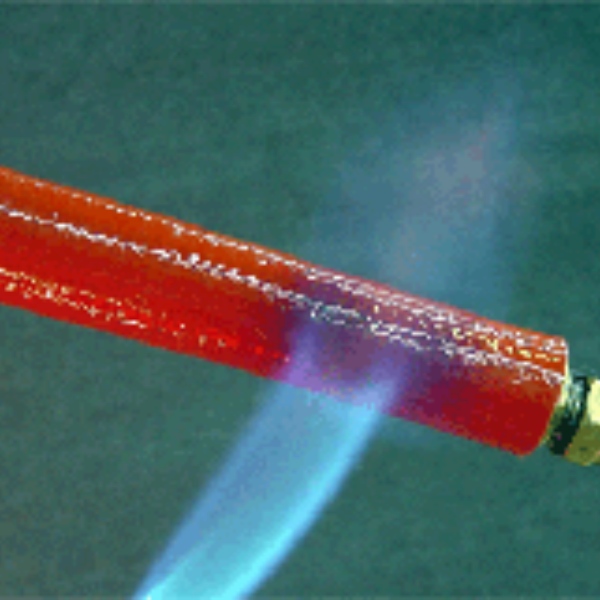

Не рассматривайте успешное соответствие размеров как доказательство термической пригодности. Для более широкого анализа применения используйте руководство по выбору противопожарного рукава и теплозащиты.

Что отправить для получения рекомендации по размеру противопожарного рукава

Запрос типа «противопожарный рукав для шланга 1/2 дюйма» оставляет несколько размеров неопределенными. Запрос котировок (RFQ) со следующей информацией дает поставщику пригодную основу для выбора.

Перед выпуском производственного заказа утвердите образец с учетом сложности установки, прохождения фитингов, готового покрытия, фиксации застежек (где применимо) и свободы перемещения. Запишите принятый номер детали рукава и его конструкцию, чтобы последующие заказы не основывались только на номинальном диаметре.

Вопросы по подбору размера противопожарного рукава

Подойдет ли противопожарный рукав 1/2 дюйма для гидравлического шланга 1/2 дюйма?

Не просто потому, что маркировки совпадают. Обозначение шланга обычно описывает его внутренний диаметр, в то время как обозначение рукава описывает его внутренний диаметр. Измерьте наружный диаметр шланга и проверьте путь установки перед выбором рукава.

Можно ли измерить внутренний диаметр рукава по его ширине в плоском состоянии?

Не рассматривайте ширину в плоском состоянии как внутренний диаметр. Толщина текстильной стенки, складки и метод измерения влияют на это соотношение. Заказывайте в соответствии с указанным поставщиком внутренним диаметром рукава или диапазоном пригодной посадки и уточняйте метод измерения, когда важны допуски.

Стоит ли всегда выбирать размер на один больше?

Нет. Шаги размеров в каталогах не являются единообразными, и размер на один больше не учитывает размеры фитингов, допуски рукава или длинный путь установки. Используйте размеры для составления списка подходящих вариантов, затем подтвердите требуемый зазор и примерку образца.

Можно ли использовать одну и ту же таблицу размеров для плетеных, вязаных и застегивающихся рукавов?

Не как гарантию взаимозаменяемости. Таблица на этой странице определяет выбранные размеры трубчатых рукавов EFRS. Подтвердите размеры, поведение при установке и плотность закрытия другой конструкции отдельно.

Запросить поддержку по подбору размера противопожарного рукава BSTFLEX

Для огнеупорного рукава для гидравлического шланга проекта отправьте фактический наружный диаметр шланга, размеры самого большого фитинга, требуемую длину покрытия и этап установки. Для кабельных сборок укажите размеры готового жгута и схему расположения разъемов.

Свяжитесь с BSTFLEX для получения рекомендации по размеру, образца или коммерческого предложения OEM. Приложите чертеж или фотографию сборки, чтобы рукав можно было оценить как по пути его установки, так и по конечному положению.
