Противовесы из углеродного волокна 3K, 6K и 12K: размер буксировки и выбор продукции.

Покупатель запрашивает оплетку из углеродного волокна 3K. Следующий вопрос: для какого диаметра она предназначена? Обозначение K указывает номинальное количество волокон в углеродном жгуте; оно не определяет диаметр готовой оплетки, толщину или прочность отвержденной трубки. Эти параметры зависят от всей конструкции оплетки и ламината, изготовленного из нее.

Внимательно изучите модель, а не только число K.

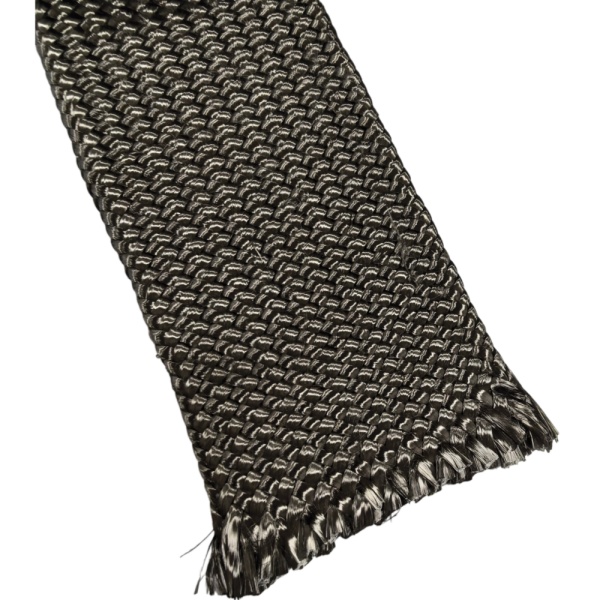

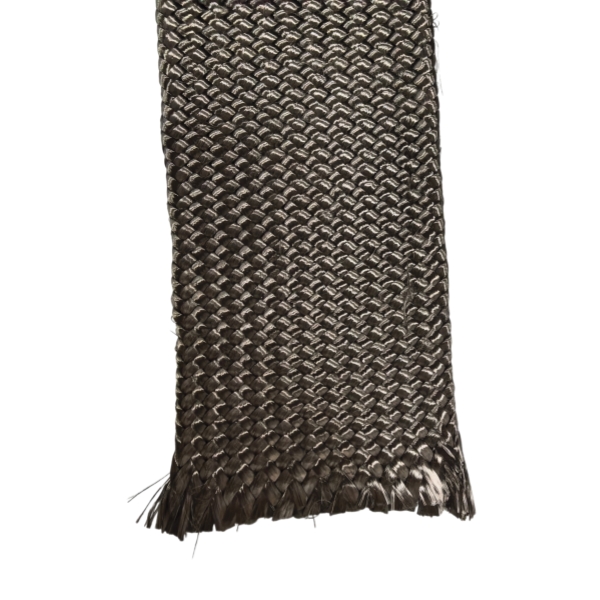

ОнВтулки из армированного углеволокна BSTFLEXВ каталоге представлены несколько моделей 3K, 6K и 12K, а также одна модель 24K. Для каждой модели указано количество шпинделей, номинальный диапазон диаметров и номинальная линейная масса в граммах на метр. Например, для модели 3K20 указан диапазон 20–40 мм и линейная масса 20 г/м, а для модели 6K39 — диапазон 30–50 мм и линейная масса 39 г/м. Это разные конструкции и диапазоны размеров; эти цифры нельзя использовать для сравнения прочности в отрыве от других параметров.

Линейная масса относится к сухой массе оплетки на единицу длины в указанном в каталоге состоянии. Это не поверхностный вес, толщина стенки или объемная доля волокна в отвержденном ламинате. После того, как рукав открыт или натянут на деталь, его длина и площадь покрытия могут измениться. Если на чертеже указан поверхностный вес или толщина готовой стенки, уточните, как следует измерить это требование для предполагаемой геометрии.

Что меняется по мере увеличения размера буксируемого груза?

Более толстый жгут содержит больше углеродных волокон в одном пучке, но размер жгута — лишь одна из переменных. Количество нитеносителей, угол плетения, натяжение и диаметр намотки также влияют на внешний вид и плотность покрытия жгута. Для одной конструкции может быть полезна более тонкая поверхность, для другой — более толстая. Ни один из этих вариантов не заменяет тестирование готового композитного материала.

Сравните варианты по диаметру установленной детали. Проверьте, насколько равномерно нити покрывают прямые участки и переходы, не приходится ли чрезмерно растягивать оплетку, чтобы она прошла через выступ, и смачивает ли выбранная смола конструкцию в процессе работы. Для втулки, которая механически подходит, но оставляет нежелательные зазоры на конусе, может потребоваться другая модель.

Практический порядок выбора

1. Запишите минимальный и максимальный наружные диаметры, которые будет занимать втулка.
2. Составьте список моделей, заявленный диапазон диаметров которых охватывает данную деталь, включая путь установки.
3. Сравните размер буксируемого прицепа, количество шпинделей и номинальную линейную массу в рамках отобранных моделей.
4. Приложите образцы к фактическому стержню и задокументируйте степень покрытия, угол наклона волокон и длину реза.
5. Перед утверждением производства необходимо подтвердить совместимость смолы, метод обработки и требования к испытаниям ламината.

Если клиент указывает «12K» исключительно потому, что это звучит тяжелее, то эта последовательность часто выявляет недостающую информацию. Оплетка из волокна 12K все равно должна подходить к инструменту и обеспечивать требуемую структуру волокна. И наоборот, оплетка из волокна 3K не обязательно слишком легкая для любой работы. Правильное сравнение относится к определенной детали, а не к маркировке.

Предоставьте достаточно информации для составления полезного коммерческого предложения.

Укажите размеры чертежа или оправки, желаемую длину армирования, тип смолы и технологию производства, требуемый размер жгута (если известен), количество и любые контролируемые допуски. Перед использованием спецификаций в заказе на покупку обратитесь в компанию BSTFLEX для подтверждения текущих каталожных значений и доступных моделей. Полный тексттаблица товаровявляется справочным материалом для опубликованных вариантов 3K, 6K, 12K и 24K.
