Как измерить сшитые сильфоны на заказ: длина в сжатом состоянии, длина в растянутом состоянии и монтажные размеры

Для измерения размеров изготовленных на заказ сильфонов необходимо зафиксировать кратчайшее и наибольшее расстояния между двумя точками крепления, требуемое пространство вокруг защищаемого компонента, максимальную внешнюю ширину корпуса и размеры обоих концевых фитингов. Для прямой осевой установки разница между двумя установленными длинами представляет собой требуемый ход сильфона.

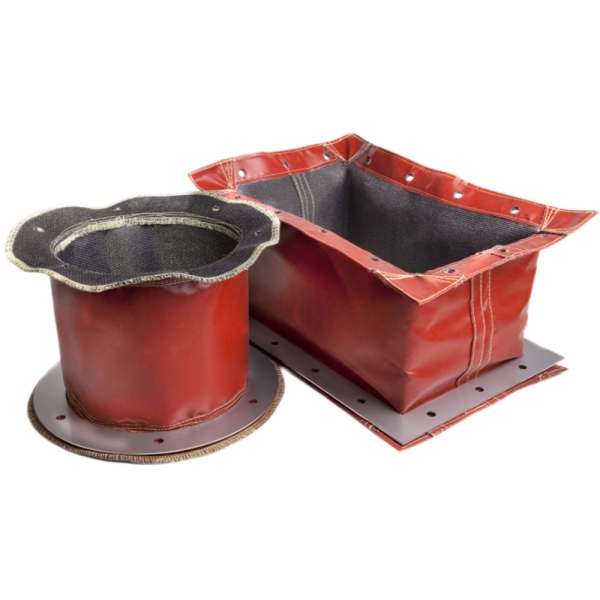

Ход цилиндра или фотография старой крышки — это лишь отправная точка, а не полная спецификация. Полезный чертеж показывает, где крепится сильфон, какое пространство остается при втягивании механизма и какой зазор должны занимать складки во время движения. Эти размеры применимы ко всей модели BSTFLEX.ассортимент мехов, сшитых на заказс дополнительной информацией о круглых, прямоугольных, застегивающихся на молнию и проволочных конструкциях.

Начните с точек крепления, а не с болтающегося сильфона.

Определите неподвижные и подвижные точки крепления на станке. Отметьте их на эскизе как Конец А и Конец В и укажите точные опорные поверхности, используемые для измерения длины. Монтажная поверхность, плечо воротника и край сгиба ткани являются разными опорными поверхностями; не меняйте их местами.

Сохраняйте одинаковые точки отсчета на обоих концах хода. Также укажите, включает ли размер воротники, фланцы или монтажные пластины, или же он охватывает только гибкий гофрированный корпус. Используйте миллиметры или дюймы последовательно и указывайте единицу измерения на чертежах, где показаны обе единицы.

Уполномоченный персонал должен установить и закрепить оборудование в соответствии с процедурами его эксплуатации и технического обслуживания. Перед проведением измерений или снятием защитного кожуха необходимо изолировать источник опасного излучения, убедиться в безопасном состоянии и закрепить компоненты, предотвращая их непреднамеренное перемещение. Не следует залезать в рабочий механизм.

Длина в сжатом состоянии, длина в растянутом состоянии и ход поршня

В данном руководстве Lc и Le описывают требуемые расстояния между согласованными точками крепления. Они не описывают непроверенные пределы для неплотно прилегающей крышки.

Необходимо проверить оба положения установленного торца. Чехол может иметь достаточную длину, но слишком большой объем в сложенном виде для имеющегося пространства. И наоборот, компактный сложенный чехол может не обеспечить необходимую длину. Не следует предполагать, что длина скамьи в расслабленном состоянии или количество сгибов решают какой-либо из этих вопросов.

Сильфон не должен становиться упором для перемещения машины. Сообщите о любых дополнительных перемещениях, которые, как ожидается, будет компенсировать крышка, например, в положение для технического обслуживания или при определенном избыточном перемещении, и обеспечьте подтверждение необходимых допусков в ходе проверки проекта.

Пример решения задачи: исключение концевых фитингов из расчета хода поршня.

Рассмотрим прямую осевую установку с кратчайшим монтажным расстоянием 120 мм и наибольшим монтажным расстоянием 620 мм. В этой иллюстративной схеме неподвижный концевой участок занимает 20 мм между каждой точкой крепления и соседним активным изгибом.

Ход остается равным 500 мм, поскольку из обоих измерений вычитаются одни и те же фиксированные смещения. Вычитание их только из одной длины дало бы неверный результат. В этом примере смещения представляют собой участки между точками крепления и активными сгибами; они не автоматически равны полной физической длине перекрывающегося воротника.

Эти значения иллюстрируют только метод измерения. Они не являются стандартными размерами BSTFLEX, утвержденным коэффициентом сжатия или доказательством того, что конкретная конструкция подходит. Ткань, складки, швы, опоры и концевые фитинги по-прежнему необходимо оценивать вместе. Для смещения, углового или многоосевого перемещения следует указывать траекторию движения, а не полагаться только на этот осевой расчет.

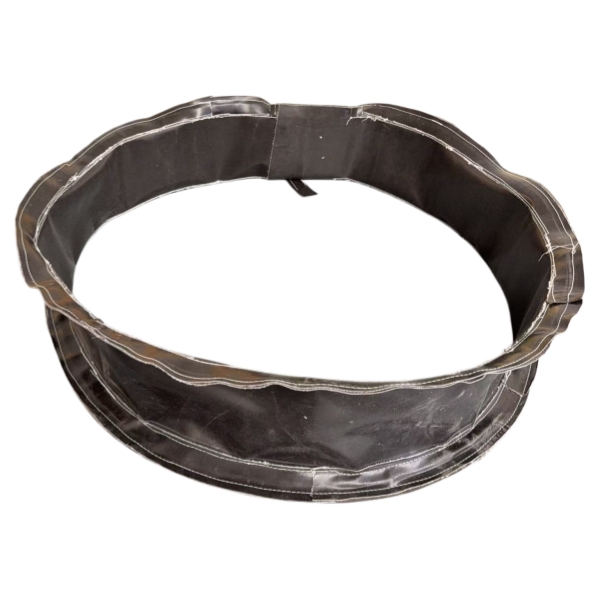

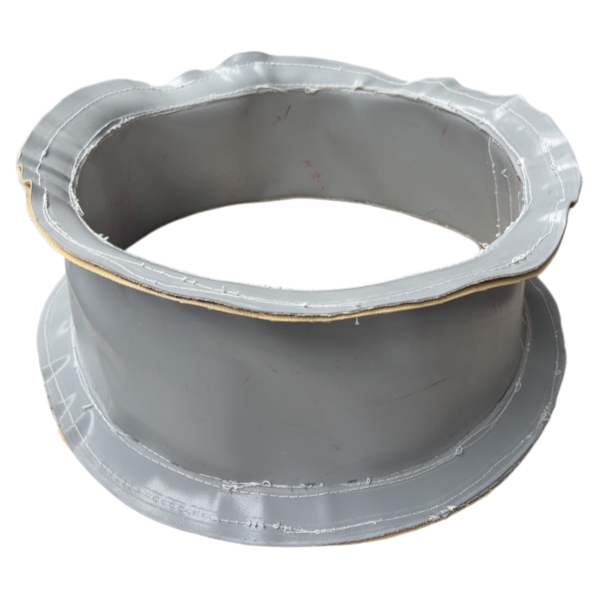

Круглый сильфон: Разделяет зазор между корпусом и креплением воротника.

Дляпришитые круглые сильфоны для штоков и винтов цилиндровЗафиксируйте наибольшую площадь корпуса, которую должен охватывать гибкий корпус. Включите в расчет любые выступы, гайки, муфты или другие элементы, расположенные внутри защищаемого пространства, а не измеряйте только стержень или винтовой вал.

Затем запишите максимально допустимый наружный диаметр окружающих кронштейнов, датчиков, шлангов и защитных кожухов. Укажите размеры компонентов отдельно от предполагаемых размеров сильфона, чтобы производитель мог оценить рабочий зазор, глубину складывания и наличие внутренних направляющих.

Отверстие в корпусе и отверстие для монтажной муфты выполняют разные функции. Корпус должен иметь зазор вокруг подвижного узла; муфта должна плотно прилегать к своей крепежной поверхности. Измерьте каждую приемную поверхность отдельно, включая ее рабочую длину зацепления и любые выступы или канавки, влияющие на зажим.

Укажите, вращается ли заключенный в крышку компонент. Крышка, окружающая вращающийся винт или вал, должна иметь соответствующий зазор и направляющую; не следует предполагать, что она будет вращаться вместе с компонентом.

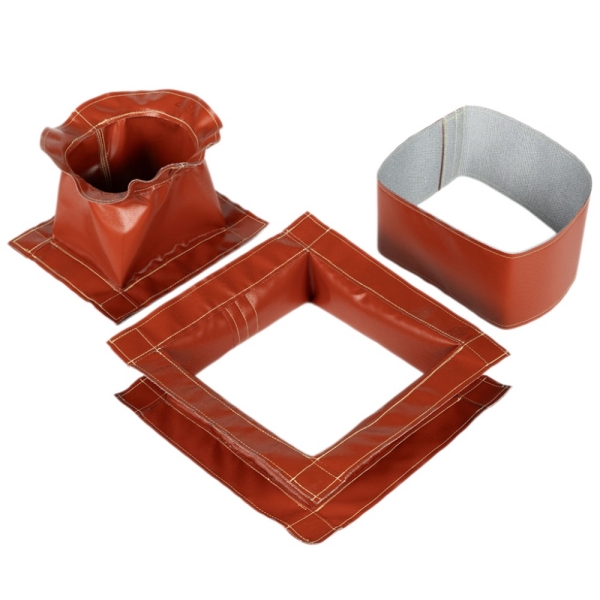

Прямоугольный сильфон: измерьте полное поперечное сечение.

Длясшитые прямоугольные сильфоны для направляющих станков и линейных направляющихЗапишите требуемую внутреннюю ширину и высоту, а также максимально возможную внешнюю ширину и высоту. Одного измерения ширины недостаточно для определения прямоугольной формы крышки.

Укажите профили направляющих, опорные блоки, выступающие болты, смазочные фитинги и другие элементы защищаемой зоны. Включите вид с торца, а также вид сбоку. Отметьте, покрывает ли защитное покрытие весь участок или защищает только отдельные стороны, и укажите все отверстия, которые должны оставаться доступными.

Измерьте обе торцевые рамы по отдельности. Не следует предполагать, что их отверстия, внешние размеры или расположение монтажных отверстий идентичны. Обратите внимание на радиусы скругления углов, смещения и любые препятствия, ограничивающие доступ к крепежным элементам.

Запишите размеры крепления с обоих концов.

Обозначьте следующие детали как «Конец А» и «Конец В», даже если фурнитура кажется симметричной. Укажите направление обзора для каждого эскиза конца, чтобы асимметричное расположение отверстий или молнии нельзя было интерпретировать в обратном порядке.

Уточните, будут ли крепежные элементы использоваться повторно или поставляться вместе с новой крышкой. Фотография крупным планом поможет определить расположение, но схема расположения отверстий и размеры сопряжения все равно требуют чертежа с указанием размеров или подтвержденных измерений.

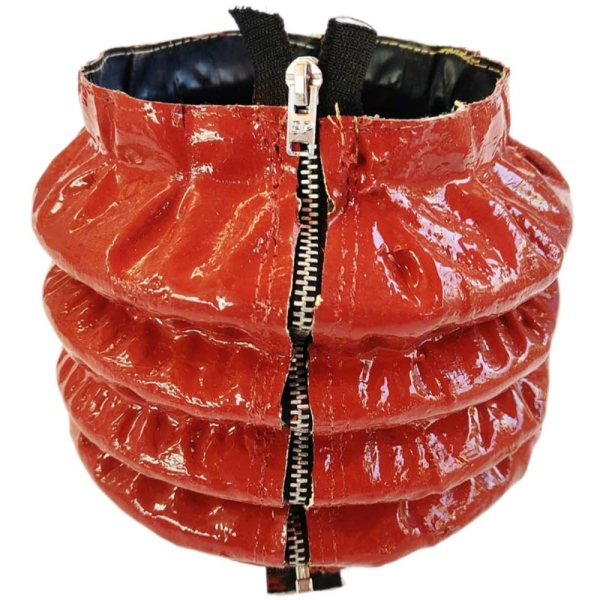

Механизм с застежкой-молнией: укажите требования к открытию и доступу.

При указаниипришитые на молнии сильфоны для установки взамен старых.Добавьте положение продольного отверстия к виду с торца. Для круглой крышки положение по часовой стрелке полезно только в том случае, если указано также направление обзора.

Определите доступное пространство для работы с ползуном, открытия крышки и доступа к крепежным элементам. Обратите внимание на расположенные рядом защитные кожухи, выходы охлаждающей жидкости и горячие поверхности, которые могут повлиять на положение застежки. Измерьте рабочий профиль при закрытой молнии; ширина открытого тканевого чехла не является его внутренним диаметром в установленном состоянии.

Проверьте как торцевые соединения, так и отверстие для ткани. Продольная молния может упростить установку вокруг существующего компонента, но цельная монтажная рама все равно может потребовать разборки. Необходимо оценить доступ для установки всей конструкции.

Сильфонный механизм с проволочной опорой: добавьте информацию об ориентации и поддержке.

Длясшитые сильфоны с проволочной опорой для применения в изделиях большого диаметраУкажите одинаковые внутренние, внешние, сжатые и растянутые размеры, а затем определите, является ли установка горизонтальной, вертикальной или наклонной.

При выполнении работ по замене зафиксируйте существующую конструкцию опор и расстояние между ними, если это возможно, и укажите, измерялось ли это расстояние при развернутом или сжатом покрытии. Приложите фотографии поврежденных опор, следов трения или провисших участков.

Не используйте проволочное армирование как причину для отказа от проверки направляющих. Уточните, требуются ли для планируемого пролета и перемещения отдельные направляющие, подвесные или промежуточные опоры. Учитывайте пространство, доступное для этих компонентов, а не рассматривайте диаметр полотна как полную площадь монтажа.

Добавьте условия эксплуатации в таблицу размеров.

Укажите скорость перемещения, ускорение (если известно), количество циклов в минуту и ​​ориентацию при установке. Определите нормальные условия окружающей среды, воздействие вблизи горячего оборудования, контакт с охлаждающей жидкостью или маслом, абразивную пыль и стружку. При воздействии тепла укажите температуру окружающего воздуха, лучистое тепло и любой возможный контакт с поверхностью.

Выбранная ткань, покрытие, швейная нить, молния и вспомогательные компоненты должны в совокупности соответствовать условиям применения. Температурный диапазон, определяемый только для ткани, не следует рассматривать как предельный рабочий режим собранного сильфона.

В случае плотно закрытого или быстро меняющегося покрытия необходимо определить, как воздух может поступать и выходить при изменении объема. Запросите проверку вентиляции, а не предполагайте, что воздух будет адекватно проходить через швы или молнию.

Использование имеющегося сильфона в качестве эталонного образца для замены.

Сохраните старую крышку в качестве эталона для определения профиля, концевых фитингов, положения затвора и конструкции, но сверьте необходимые размеры с размерами, указанными на станке. Изношенный образец может быть растянут, деформирован или неполным. Его кажущаяся максимальная длина не определяет допустимую рабочую длину.

Сфотографируйте оба крепления, всю установку целиком и любые проблемные места. Отдельно отметьте измеренные значения, значения по чертежу и сметы. Если какой-либо размер невозможно безопасно проверить, укажите его как непроверенный, а не представляйте как подтвержденный производственный размер.

Вопросы, которые необходимо решить перед запросом ценового предложения.

Достаточно ли хода поршня станка для определения типа сильфона?

Нет. Один и тот же ход может происходить при разных расстояниях между крепежными элементами. Для определения пригодности предлагаемой крышки необходимо знать как предельные значения длины установки, так и поперечное сечение и тип концевых фитингов.

Можно ли рассчитать длину сжатого изображения по количеству кратных сгибов?

Надежно определить состояние упаковки только по количеству сгибов невозможно. Толщина ткани, швы, усиление, конструкция застежки и торцевые соединения влияют на ее внешний вид в сложенном виде. Укажите доступное пространство и запросите подтверждение дизайна.

Следует ли добавить дополнительную длину перед отправкой замеров?

Сначала пришлите фактические измеренные расстояния. Отдельно определите любые необходимые дополнительные перемещения и согласуйте их на этапе проектирования. Необъяснимые дополнения могут исказить требования к установке.

Отправьте пакет с замерами для пошива мехов на заказ.

Полезный пакет коммерческого предложения включает в себя боковой вид с указанием размеров, виды с торцов для обоих вариантов крепления, фотографии установки и необходимые условия эксплуатации. Укажите Lc и Le с их опорными точками, габариты защищаемого компонента, ограничения по внешнему пространству, детали монтажа, доступ к заглушкам и любые требования к опорам.

Укажите количество, является ли проект заменой или новой сборкой OEM-оборудования, а также любые изменения в чертежах или требования к материалам. Компания BSTFLEX может оценить чертежи, размеры или существующий образец для предложения по изготовлению сильфонов на заказ. Подтвердите окончательные размеры и конструкцию на утвержденном чертеже перед началом производства.
