Отказ тканевого компенсатора: причины, осмотр и предотвращение

Выход из строя тканевого компенсатора может быть вызван чрезмерной температурой в уплотнительном слое, химическим воздействием, абразивным износом, перемещениями сверх допустимых пределов, колебаниями давления или повреждением креплений. Несколько механизмов могут действовать одновременно. Порванная лента — это видимый результат; сам по себе он не указывает на первопричину.

Для промышленных воздуховодов, выхлопных систем и систем отвода дымовых газов важный вопрос заключается не просто в том, какая ткань должна заменить поврежденную. Важно, что изменилось, где началось повреждение и соответствует ли вся сборка по-прежнему своим условиям эксплуатации.

BSTFLEX производит неметаллические тканевые компенсаторы для нестандартных воздуховодов. В этом руководстве объясняется, как задокументировать отказ, определить возможные механизмы и подготовить более качественную спецификацию для замены.

Что считается выходом из строя тканевого компенсатора?

Компенсатор считается функционально неисправным, если он больше не может соответствовать заданным требованиям к герметичности или перемещению. Крупный разрыв — не единственная проблема: поврежденное уплотнение, поврежденный газовый барьер или заблокированная гибкая секция также могут помешать сборке выполнять свою функцию.

И наоборот, поверхностная отметина не означает автоматически, сколько прочности или срока службы осталось. Зафиксируйте наблюдение, сравните его с утвержденной конструкцией и получите компетентную оценку. Один лишь внешний вид не может служить основанием для продолжения эксплуатации.

В воздуховоде с отрицательным давлением утечка может приводить к подсосу наружного воздуха внутрь, а не к выбросу газа или пыли наружу. Поэтому отсутствие видимых выбросов не является доказательством целостности уплотнения.

Прочитайте характер повреждений, не спеша с диагнозом

Следующие наблюдения являются отправными точками для расследования, а не диагностическим тестом. Сохраняйте ориентацию поврежденного компонента, чтобы доказательства можно было соотнести с воздуховодом, футеровкой и условиями процесса.

Семь механизмов отказа, которые стоит проверить

1. Чрезмерная температура в неподходящем слое

Высокотемпературный текстиль не определяет температурные возможности каждого компонента вокруг него. Уплотнительная мембрана, покрытие, затвор и зона крепления нуждаются в соответствующей защите.

Проанализируйте отклонения в процессе наряду с состоянием изоляционных подушек и защиты горячей стороны. Внешний слой может испытывать чрезмерный нагрев, когда внутренняя изоляция смещается или когда добавленное покрытие изменяет теплоотдачу, даже без зафиксированного повышения нормальной температуры газа.

Корректирующие действия должны следовать за тепловым анализом. Другая внешняя ткань — это лишь одно из возможных изменений. Наше руководство по высокотемпературным тканевым компенсаторам объясняет, как вся сборка справляется с воздействием.

2. Химическое воздействие и конденсация

Термостойкость не гарантирует химическую совместимость. Технологический газ, конденсат и чистящие средства могут подвергнуть систему уплотнения воздействию условий, не предусмотренных ее первоначальной спецификацией.

Проверьте, совпадают ли повреждения с влажными участками, холодными зонами или изменениями в топливе, химическом процессе или практике останова. Если конденсация имеет значение, пересмотрите минимальные рабочие условия, а также максимальную температуру.

Конструкции на основе PTFE и с силиконовым покрытием не являются взаимозаменяемыми только потому, что в обеих используется армирование стекловолокном. Подтвердите требуемую функцию и совместимость каждого слоя. См.материалы тканевых компенсаторов для понимания различий между уплотнением, армированием и тепловой защитой.

3. Абразивный износ, контакт с металлом и накопление твердых частиц

Абразивный поток газа и трение о гильзу могут вызвать локальный износ, но они требуют различных корректирующих действий. Осмотрите путь потока и геометрию контакта, вместо того чтобы рассматривать любое истирание как проблему прочности материала.

Направляющая гильза защищает гибкий элемент от прямого воздействия. Барьер для накопления ограничивает скопление твердых частиц в полости. Их функции различаются, и оба элемента должны оставаться совместимыми с движением компенсатора.

Осмотрите на предмет деформированных краев, смещенных внутренних компонентов и отложений, занимающих пространство для движения. Проверьте зазоры в заданных рабочих положениях, а не только в положении, видимом во время останова. Не добавляйте незакрепленную изоляцию или набивку в качестве импровизированного барьера для накопления частиц.

4. Чрезмерное перемещение, неправильная предварительная настройка или ограниченная геометрия

Гибкий пояс имеет определенный диапазон перемещения. Это не неограниченный допуск для перекоса воздуховода, смещения опор или ошибки при монтаже.

Сравните фактическую геометрию с утвержденным холодным положением. Отделите преднамеренную предварительную настройку от непреднамеренного смещения, затем проверьте осевые, боковые и угловые перемещения, включая их комбинации.

Также проверьте, не ограничивает ли движение гильза, окружающая конструкция или неправильно закрепленное транспортное крепление. Любое снятие креплений должно выполняться в соответствии с последовательностью монтажа и требованиями к поддержке. Более широкий сменный пояс не исправляет геометрию автоматически и может создать новые складки или точки контакта.

5. Проблемы с зажимами, прокладками или соединениями

Утечка рядом с местом крепления не обязательно возникает в основном полотне ткани. Осмотрите удерживающие прижимные планки, уплотнительные поверхности, требуемые прокладки, крепеж и соединение пояса.

Острые края и неровные поверхности заслуживают особого внимания, если повреждение идет вдоль линии зажима. Сравните поставленные детали и отчет о монтаже с утвержденным чертежом.

Полевые соединения и требования к затяжке болтов зависят от конструкции. Не существует универсального момента затяжки, клея или процедуры сращивания для каждого тканевого компенсатора. Усиление затяжки не является общим методом ремонта, и протекающее рабочее соединение нельзя регулировать в качестве неформального шага проверки.

6. Пульсация давления и повторяющаяся вибрация

Ткань, выбранная для компенсации медленного теплового перемещения, также должна подходить для любого высокочастотного движения на установке. Записывайте рабочие условия вентилятора и колебания давления, а не описывайте работу только как низкое давление.

Отрицательное давление может притягивать ткань к внутренним компонентам. Повторяющаяся вибрация может затем сочетать циклическую нагрузку с трением или воздействием частиц.

Обзор должен охватывать пределы давления, конструкцию ткани, неподдерживаемую геометрию и расположение гильзы в совокупности. Простое ужесточение пояса может конфликтовать с его требованиями к движению. Неожиданное движение следует исследовать, а не принимать только потому, что изделие гибкое.

7. Повреждения при монтаже и изменения вокруг компенсатора

Не каждая поломка начинается с рабочей среды. Повреждения при транспортировке, сварочные или шлифовальные работы поблизости, острые инструменты и последующее техническое обслуживание могут повредить в остальном подходящий гибкий элемент.

Проверьте фотографии при приемке и последовательность работ на объекте. Сравните текущий монтаж с исходной записью: была ли расширена изоляция, добавлен защитный кожух или изменено окружающее оборудование?

Также учитывайте естественное старение и совокупное воздействие. Пояс, который правильно подходил при установке, может больше не подходить после длительной тепловой, химической и механической эксплуатации. Сроки замены должны следовать за состоянием, режимом работы и рекомендациями производителя, а не только за внешним видом.

Осмотр в двух разных рабочих окнах

Во время работы: наблюдайте, не нарушая соединение

Там, где оценка рисков на объекте позволяет это, уполномоченный персонал может зафиксировать внешнее состояние из безопасного положения. Полезные наблюдения включают изменения формы пояса, вибрацию, видимые утечки и воздействие окружающего тепла, соотнесенные с рабочим состоянием.

Квалифицированная тепловизионная инспекция может помочь выявить температурные закономерности для дальнейшего расследования. Она не измеряет напрямую каждый внутренний слой и не доказывает причину появления горячей зоны.

Не трогайте, не проверяйте, не ослабляйте, не затягивайте и не снимайте компоненты для исследования работающего компенсатора. Подозрение на опасную утечку, быстрое ухудшение состояния или сильную деформацию требует немедленного эскалирования в соответствии с процедурой реагирования на предприятии, а не решения ждать следующей плановой проверки.

Во время санкционированного останова: осмотрите сборку целиком

Работа вручную требует подтвержденной изоляции, безопасных температур, сброса давления и подходящего доступа. Применяйте соответствующие разрешения на работу, процедуры изоляции энергии и работы в замкнутом пространстве. Проверьте опоры воздуховода и оцените загрязнение перед разборкой или отбором проб.

Сохраните состояние «как есть» перед утвержденной очисткой. Сфотографируйте пояс внутри и снаружи, определите направление потока и отметьте места повреждений на эскизе. Осмотрите рамы, соединения, гильзы и изоляцию, вместо того чтобы удалять только явно порванный материал.

Записывайте недоступные области как не осмотренные. Отчет, выглядящий полным, не должен скрывать пробелы в доказательствах.

Создайте запись о поломке, которую можно сравнить

Используйте одну запись на каждый тег компенсатора. Наиболее полезный отчет связывает физические доказательства с датами, рабочими условиями и исходным проектом.

Опишите событие: Запишите дату установки, первое замеченное повреждение, продолжительность эксплуатации и возникла ли проблема после запуска, технологического отклонения или работ по техническому обслуживанию.

Локализуйте повреждение:Определите поврежденную сторону, угол, зажим или соединение. Приложите обзорные фотографии и снимки крупным планом с масштабной линейкой, если это безопасно.

Запишите, что изменилось:Сравните температуру, давление, состав газа, наличие пыли, перемещения и состояние окружающей изоляции с утвержденной спецификацией. Отмечайте недоступные данные как неизвестные.

Отделите факты от интерпретации:Запишите «разрыв рядом с вышерасположенным зажимом» в качестве наблюдения. Зафиксируйте «возможный локальный контакт» как гипотезу до тех пор, пока геометрия или результаты осмотра не подтвердят ее.

Такое разделение делает обсуждения между персоналом предприятия, подрядчиком по монтажу и производителем более полезными, чем определение причины по одной фотографии.

Ремонт, замена ленты или проверка всего узла в сборе?

Некоторые тканевые конструкции допускают утвержденный локальный ремонт или ремонт соединения. Пригодность зависит от поврежденных слоев, состояния оставшегося материала, воздействия технологического процесса и доступного метода. Эксплуатация при высоких температурах может затруднить выполнение надежного ремонта.

Заплатка, закрывающая отверстие, сама по себе не восстанавливает герметичность, прочность или способность к перемещению. Не используйте обычную ленту, клей, сшивание или внешнее покрытие в качестве замены утвержденного ремонта. Любая временная мера требует установленных ограничений, мониторинга и плана замены.

Замена только ленты может быть целесообразна, если сохраненная фурнитура и внутренняя защита остаются пригодными. Повторяющиеся повреждения в одном и том же месте, изменение условий эксплуатации или износ рам и футеровок требуют проверки всего узла в сборе.

После того как принято решение о замене, используйте руководство по измерению сменного тканевого компенсатора для документирования соединения. Не используйте искаженные размеры вышедшей из строя ленты непосредственно в качестве производственных размеров.

Предотвращение повторения той же неисправности

Перед закупкой:Обновите эксплуатационную спецификацию и определите предполагаемый механизм, подтверждающие доказательства и нерешенные вопросы. Согласуйте любые необходимые изменения материалов, изоляции, защиты футеровки или геометрии, вместо того чтобы просто запрашивать более плотную ленту.

Перед запуском:Проверьте утвержденные детали и положение установки, осмотрите на предмет повреждений при транспортировке, подтвердите правильность крепления и соединения, а также проверьте необходимые внутренние компоненты. Не допускайте попадания мусора и посторонних предметов в узел. Следуйте утвержденным инструкциям по использованию транспортных фиксаторов и внешней изоляции.

Во время эксплуатации:Сохраняйте базовые фотографии и сравнивайте с ними последующие наблюдения при идентичных условиях эксплуатации. Исследуйте неожиданные тенденции и проверяйте компенсатор после соответствующих изменений в технологическом процессе или оборудовании.

Профилактика должна завершать расследование: определите механизм, задокументируйте утвержденную корректировку и проверьте, не возвращаются ли признаки повторения неисправности. Замена ленты без записи того, что было изменено, затрудняет объяснение следующей поломки.

Как часто следует проверять тканевые компенсаторы?

Не существует единого интервала, подходящего для каждой установки. Установите план осмотра и замены, используя рекомендации производителя, последствия утечки, режим эксплуатации и историю объекта.

Задокументированная базовая линия после установки помогает при последующем сравнении. Пересмотрите план после аномальной температуры или давления, изменения условий эксплуатации, проведения ремонтных работ поблизости или появления признаков износа. Сроки планового отключения не отменяют необходимость немедленного решения проблем безопасности.

Аналогично, срок службы нельзя указать как гарантированное количество лет для каждого тканевого компенсатора. Необходимо учитывать совокупность факторов: тепловое воздействие, химический состав, перемещения, установку и состояние компонентов.

Отправьте BSTFLEX доказательства вместе с запросом на замену

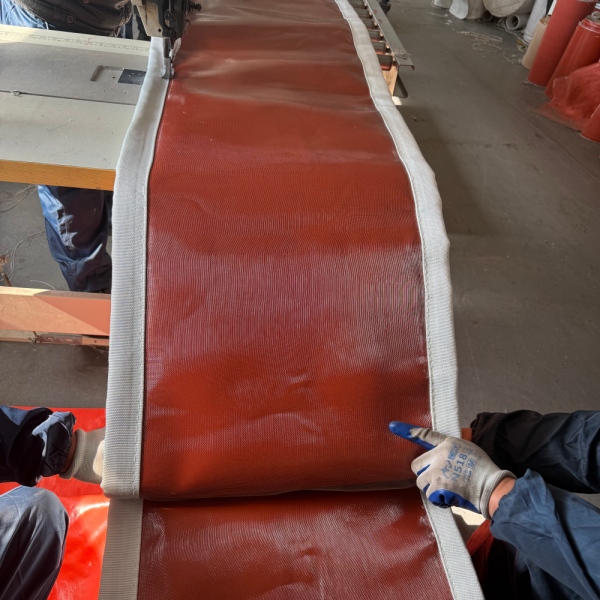

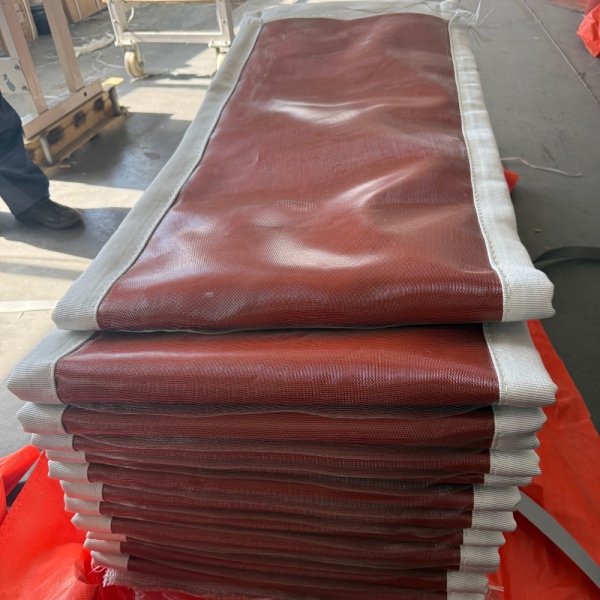

BSTFLEX поддерживает производство гибких лент и узлов по чертежам заказчика. Наши производственные возможности по изготовлению тканевых компенсаторов охватывают круглые, прямоугольные и специфические промышленные конфигурации воздуховодов.

Для получения коммерческого предложения на замену отправьте маркировку компенсатора, чертеж или результаты замеров, фотографии повреждений, эксплуатационные данные и необходимое количество. Укажите, включает ли объем поставки только ленту, ленту с внутренними компонентами или узел в сборе, а также укажите требуемую дату поставки.

Приложите результаты осмотра на предприятии и любую невыясненную причину. Эти записи помогут при рассмотрении требований к замене; одни лишь фотографии не могут подтвердить состояние вышедшего из строя узла или разрешить дальнейшую эксплуатацию.
