Сменные тканевые компенсаторы: как измерить и подобрать существующее соединение

Сменные тканевые компенсаторы должны соответствовать как существующему соединению, так и текущим эксплуатационным требованиям.Чтобы подобрать подходящий компенсатор, определите объем замены, измерьте геометрию крепления в задокументированном состоянии установки и предоставьте данные о температуре, давлении, составе газа и перемещениях. Размеры изношенного тканевого полотна являются полезным свидетельством, но они не всегда автоматически являются правильными производственными размерами для замены.

BSTFLEX поддерживает проекты по замене с помощью изготавливаемых на заказ неметаллических тканевых компенсаторов для промышленных воздуховодов, систем отвода дымовых газов, выхлопных систем и систем подачи горячего воздуха. В этом руководстве объясняется, как подготовить информацию для обследования, необходимую для инженерного анализа и составления коммерческого предложения.

Определите, что подлежит замене

Перед проведением измерений согласуйте границы поставки. Запрос на «сменный компенсатор» может описывать несколько различных комплектаций.

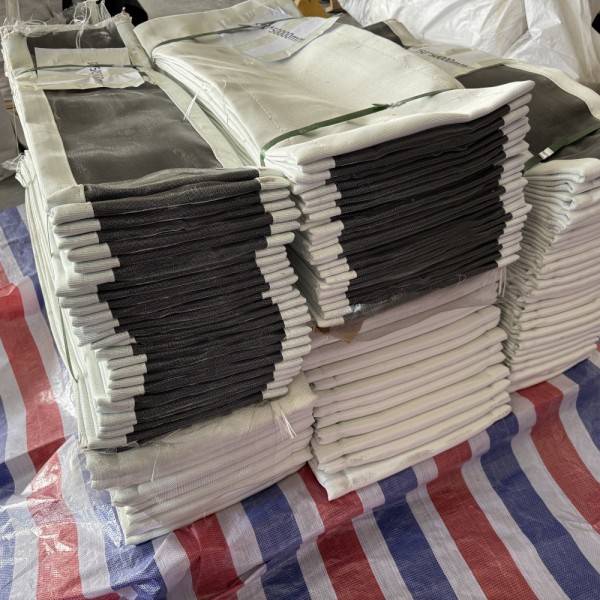

Только гибкое полотно

Существующие рамы и крепежные элементы должны остаться на месте. При обследовании необходимо установить их размеры и состояние, а также требуемую конструкцию полотна и способ его крепления.

Гибкое полотно с внутренними компонентами

В объем работ также входят такие элементы, как изоляционные подушки, барьеры для накопления пыли или уплотнительные аксессуары. Идентифицируйте каждый компонент отдельно, а не предполагайте, что он входит в комплект внешнего полотна.

Комплектный узел компенсатора

Рамы, гибкие элементы, футеровка и крепежные компоненты рассматриваются как единый узел. Измерьте места сопряжения с существующим воздуховодом и подтвердите, какие сварные или болтовые соединения будут затронуты.

Попросите в коммерческом предложении указать включенные детали, исключенные детали и элементы, предлагаемые для повторного использования. Это позволит избежать ситуации, когда вы получите правильно изготовленное полотно, но во время простоя обнаружите, что поврежденная фурнитура также требует замены.

Установите безопасный ориентир для измерений

Начните с маркировки оборудования, оригинального чертежа, спецификации предыдущей закупки и любых записей о модификациях. Присвойте каждому компенсатору отдельный идентификационный номер, даже если несколько единиц выглядят идентично.

Зафиксируйте состояние установки во время обследования: холодный останов, остаточное тепло, временная система опор или другое задокументированное состояние. Измерение, выполненное во время простоя, само по себе не устанавливает заданное положение для холодного монтажа.

Отметьте входной и выходной концы, направление потока, верхнее положение и направление обзора, используемое на эскизе. Например, определите левую и правую стороны, глядя по направлению потока. Используйте одну и ту же ориентацию для измерений и фотографий.

Храните фактические измерения отдельно от утвержденных монтажных размеров. Расхождения требуют проверки; их не следует исправлять в заказе на поставку без согласования.

Запишите размеры, определяющие посадку

Наиболее важное различие заключается в геометрии установленного узла и развернутых размерах гибкого материала. Расстояние между торцами, длина незажатой ткани и общая ширина полотна описывают разные характеристики.

Производитель сменного оборудования должен определить размеры готовой ленты на основе утвержденной геометрии, требований к зажиму, перемещениям и конструкции. Не применяйте универсальное правило, такое как «установленный зазор плюс 100 мм».

Прямоугольные соединения: обследование обоих концов

Для каждого соединения запишите верхнюю и нижнюю ширину, левую и правую высоту, а также обе диагонали, где это возможно. Укажите, относятся ли показания к проему, монтажной поверхности или схеме расположения болтов. Зафиксируйте радиусы углов или другие детали углов, вместо того чтобы рисовать каждый угол как острый прямой угол.

Измерьте расстояние соединения в нескольких обозначенных точках по периметру. Сохраните отдельные показания, чтобы проверяющий мог выявить возможные непараллельные грани, искажения или несоответствующие контрольные точки измерения.

Дополнительные геометрические соображения см. в Прямоугольные тканевые компенсаторы для промышленных воздуховодов.

Круглые соединения: определение диаметра и углового положения

Укажите, является ли каждый диаметр внутренним диаметром воздуховода, монтажным диаметром, внешним диаметром фланца или диаметром расположения болтов. При проверке существующего проема на овальность проводите измерения более чем в одном направлении.

Запишите количество отверстий и угловое положение схемы относительно согласованной точки отсчета, например, верха воздуховода. Совпадающая окружность болтов не гарантирует, что две схемы имеют одинаковую ориентацию.

Схемы расположения болтов: использование определенной базы

Измеряйте расположение отверстий от четко обозначенной точки отсчета. На прямоугольных фланцах укажите смещение первого отверстия, расположение углов и любые изменения шага. Отметьте пазы, увеличенные отверстия и предыдущие ремонты.

Записывайте данные для обоих концов независимо. Подтвердите, будет ли сменная лента поставляться с предварительно пробитыми отверстиями или для выбранной конструкции требуется утвержденная процедура пробивки отверстий на месте.

Отделяйте холодное смещение от рабочего перемещения

Сменный тканевый компенсатор должен компенсировать указанное рабочее перемещение относительно согласованной монтажной базы. Боковое смещение, видимое во время остановки, не обязательно является требуемым номиналом бокового перемещения.

Попросите инженера предприятия отличить преднамеренную холодную предустановку от непреднамеренного перекоса. Не принуждайте намеренно предустановленное соединение к визуально центрированному положению и не предполагайте, что неожиданное смещение может быть поглощено без влияния на конструкцию.

Указывайте осевое сжатие и растяжение отдельно, вместе с горизонтальным и вертикальным боковым перемещением и угловым перемещением относительно определенных осей. Укажите, какие перемещения происходят одновременно. Сообщите о любой известной амплитуде кручения, вибрации, частоте или пульсации давления для отдельной оценки.

Если данные о перемещении недоступны, отметьте их как неизвестные. Ослабление, складки или видимое растяжение существующей ленты не могут определить ее оставшийся запас перемещения.

Осмотрите компоненты, которые останутся

Замена только ленты зависит от пригодности сохраняемых металлических конструкций. Во время разрешенной инспекции при остановке зафиксируйте коррозию, деформированные рамы, поврежденные сварные швы, неровные уплотнительные поверхности и острые края. Проверьте зажимные планки и крепеж на наличие повреждений, вместо того чтобы предполагать, что их можно использовать повторно.

Сфотографируйте вкладыши, точки их крепления, перекрытие и доступный зазор. Инженерная проверка должна учитывать зазор на протяжении всего указанного перемещения, а не только в положении, наблюдаемом во время обследования. Следы контакта могут помочь выявить места, требующие более тщательного изучения.

Запишите состояние и крепление изоляционных подушек и барьеров накопления. Сфотографируйте смещенную изоляцию, отложения и открытые участки перед утвержденной очисткой. Не удаляйте внутренний компонент из объема замены только потому, что его трудно идентифицировать.

Также задокументируйте внешнюю изоляцию или защитные кожухи вокруг соединения. Изменения в тепловой схеме следует согласовывать с поставщиком сменного оборудования, а не рассматривать как косметический выбор при техническом обслуживании.

Используйте старую ленту как доказательство, а не как единственную спецификацию

Старая лента может помочь определить следы крепления, детали замыкания и предыдущую конструкцию. Однако деформация, поврежденные края или износ могут сделать ее размеры ненадежными в качестве шаблона для производства.

Запишите ее измеренные размеры как «снятый компонент, в найденном состоянии». Не натягивайте поврежденную ленту, чтобы просто получить удобную ширину или длину. Если запрашивается образец, сообщите о загрязнении технологического процесса и согласуйте безопасную подготовку и транспортировку перед отправкой.

Укажите дату установки, примерную продолжительность эксплуатации, причину замены и любые недавние изменения в технологическом процессе. Приложите фотографии, показывающие все соединение целиком, его маркировку, крепления, место стыка и каждую поврежденную область с масштабной линейкой, если это безопасно.

Описывайте наблюдения, не делая предположений о диагнозе. Фраза «разрыв рядом с верхним по потоку зажимом» полезнее, чем «ткань слишком слабая». Фотография обесцвечивания не доказывает, что причиной повреждения стала температура.

Следует указывать изменения в топливе, химическом составе газа, влажности, запыленности, температуре или работе вентилятора. Для замены, соответствующей прежним размерам, все равно может потребоваться другой материал или защитное исполнение.

Выберите форму поставки перед заказом

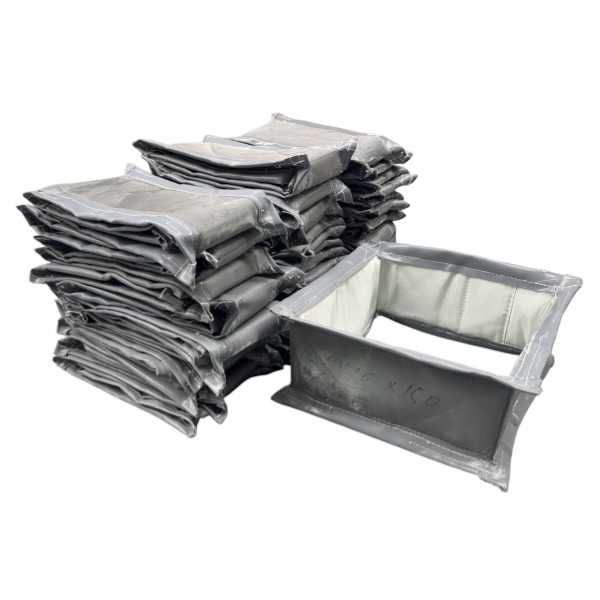

Замкнутый гибкий элемент

Убедитесь в наличии практичного пути установки вокруг существующего оборудования. Заводской замкнутый элемент не всегда можно установить, если оба конца воздуховода остаются неподвижными.

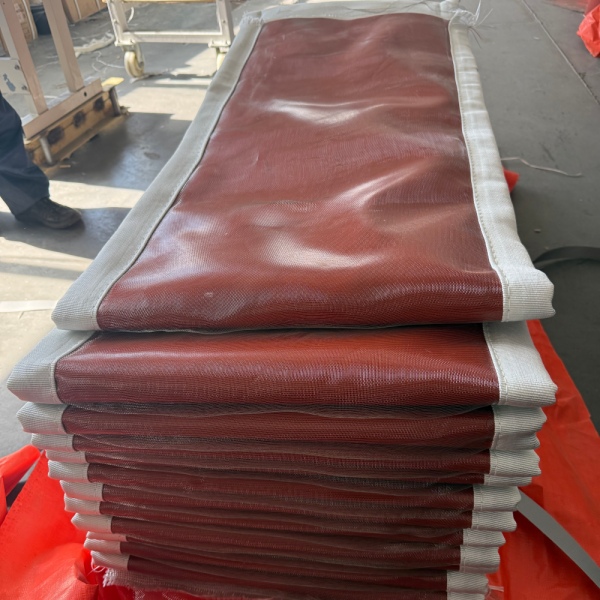

Разомкнутая лента для стыковки на объекте

Убедитесь, что выбранная конструкция допускает соединение на месте. Согласуйте с производителем место стыка, доступ, метод, материалы и требования к персоналу. Детали сращивания зависят от конкретной конструкции.

Полная или секционная сборка

Проверьте монтажные проемы, ограничения по подъему, максимальные транспортные габариты и предлагаемую последовательность установки. Укажите, какие сборочные работы ожидаются на заводе, а какие возлагаются на подрядчика на объекте.

Для каждой формы поставки согласуйте подготовку отверстий, прокладки или уплотнительные аксессуары, идентификацию компонентов и инструкции по установке. Не существует универсального нахлеста при сращивании, момента затяжки болтов или метода сверления на месте, подходящего для каждого тканевого компенсатора.

Запрос на замену (RFQ), который можно скопировать

Используйте одну запись на каждый тег оборудования. Приложите эскиз с размерами и оригинальный чертеж, если они доступны. Пишите «неизвестно» рядом с отсутствующей информацией, вместо того чтобы вводить ноль или предполагать, что предыдущий материал остается подходящим.

Утвердите чертеж перед изготовлением

Обследование описывает то, что существует. Утвержденный чертеж замены определяет то, что будет изготовлено, и условия, которым оно должно соответствовать.

Разрешите любые расхождения между оригинальным чертежом и полевыми измерениями. Подтвердите размеры соединений, геометрию готового гибкого элемента, подготовку отверстий, положение стыка, конструкцию материала, контрольные точки перемещений и объем поставки. Согласуйте допуски и любые размеры, зависящие от условий на объекте, перед запуском в производство.

При получении проверьте идентификацию и поставленные компоненты на соответствие утвержденным документам до начала простоя. Установка должна выполняться в соответствии с инструкциями для конкретного соединения, включая требования к зажимам, уплотнению, изоляции и зазорам.

Вопросы, которые часто задерживают заказы на замену

Можно ли оценить замену без оригинального чертежа?

Да. Обследование с размерами, фотографии и информация об эксплуатации могут послужить основой для первичного анализа. Отсутствующая информация о перемещениях или материалах все равно может потребовать инженерного подтверждения перед изготовлением.

Можно ли заменить только тканевый ремень?

Возможно, при условии, что сохраненные рамы, крепежные компоненты и внутренняя защита остаются пригодными. Осмотр и согласованный объем работ определяют, целесообразна ли замена только ремня.

Решит ли более широкий ремень проблему повторяющихся разрывов?

Не обязательно. Большее количество материала не устраняет причину разрыва и не проверяет наличие зазоров. Прежде чем изменять размеры ремня, изучите геометрию крепления, движение, температуру и признаки контакта.

Отправьте BSTFLEX детали вашего сменного компенсатора

BSTFLEX производит неметаллические тканевые компенсаторы в круглых, прямоугольных и нестандартных конфигурациях. Требования к замене могут быть оценены на основе имеющихся чертежей, записей о размерах и условий эксплуатации.

Отправьте бирку компенсатора, эскиз обследования, фотографии, запрошенный объем поставки и требуемую дату доставки. Укажите данные о температуре, давлении, составе газа и перемещениях, чтобы коммерческое предложение учитывало особенности применения, а не только размеры.
