Единой правильной толщины для любого съемного теплоизоляционного чехла не существует. Двум чехлам, установленным на оборудование с одинаковой температурой, может потребоваться разная толщина изоляции, так как диаметр оборудования, окружающие условия, доступный зазор, материал сердечника и требуемые характеристики поверхности различаются.
Правильный выбор толщины начинается с задачи, которую должен выполнять чехол. Что является приоритетом: снизить потери тепла, уменьшить температуру открытой поверхности, защитить находящийся рядом компонент, поддержать технологическую температуру или вписать изоляцию в ограниченное пространство? Ответ на этот вопрос меняет конструкцию.
BSTFLEX производит съемные теплоизоляционные чехлы для клапанов, труб, деталей выхлопных систем, фильтров, емкостей и промышленного оборудования. Толщину чехла можно подбирать с учетом параметров оборудования и условий эксплуатации, а не подгонять каждое применение под одну стандартную сборку.
Рабочая температура важна, но сама по себе она не может определять толщину чехла. Рекомендация по толщине должна учитывать как минимум:
В техническом задании проекта может быть указана номинальная толщина сердечника, максимальные теплопотери, требуемая температура внешней поверхности или комбинация этих требований. Если заданы эксплуатационные характеристики, толщину следует проверять с помощью соответствующего теплотехнического расчета, а не выбирать по таблицам, учитывающим только температуру.

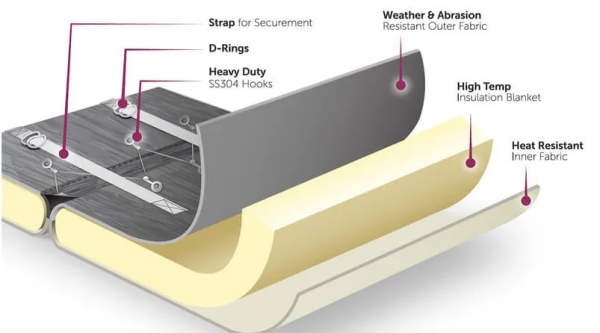

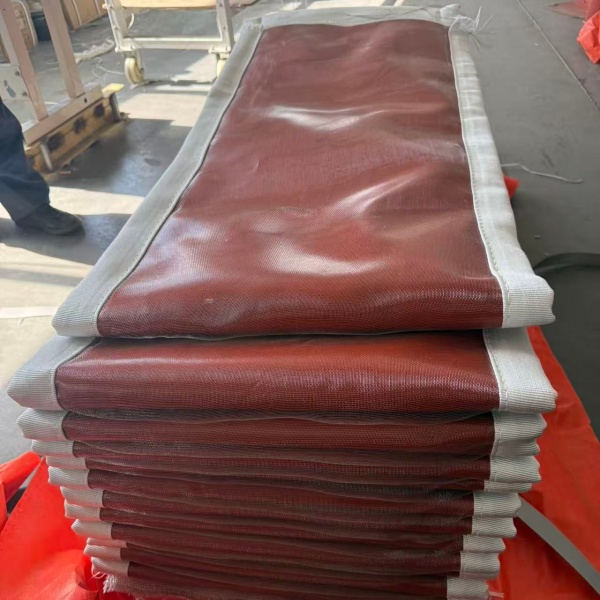

Покупатели часто используют слово «толщина», не уточняя, что именно измеряется. Съемный чехол состоит из нескольких слоев, и в ходе проекта могут обсуждаться три разных значения.
| Термин толщины | Значение | Почему это важно |
|---|---|---|
| Номинальная толщина сердечника | Указанная толщина изоляционного мата до окончательной сборки и установки | Используется для выбора материалов и теплотехнических расчетов |
| Толщина чехла в собранном виде | Приблизительная толщина после добавления внешней оболочки, подкладки, швов и внутренних элементов крепления | Влияет на выкройку, края панелей и удобство использования |
| Установленная толщина | Толщина после того, как чехол подгнан, зафиксирован и локально сжат вокруг оборудования | Определяет готовые внешние габариты и реальный зазор |
Установленный чехол не будет идеально равномерным вдоль каждого шва, края фланца или замка. При ограниченном зазоре конструкция должна рассчитываться исходя из самого толстого локального участка, а не только из номинального значения сердечника.
Если целью является энергосбережение или стабильность технологической температуры, основным показателем является тепловой поток от изолированного оборудования в ожидаемых рабочих условиях и условиях окружающей среды. Увеличение толщины сердечника обычно снижает теплопередачу, но каждый дополнительный слой дает все меньший прирост эффективности. При этом также увеличиваются стоимость материалов, размер чехла, вес и необходимое для монтажа пространство.
Таким образом, экономически целесообразная толщина — это не обязательно самая толстая конструкция, которую можно сшить. Это конструкция, которая обеспечивает требуемый тепловой результат при практичных размерах в установленном виде и стоимости проекта.
Когда главной задачей является защита персонала или расположенных рядом компонентов, в проекте может задаваться максимальная температура поверхности чехла. Ее следует оценивать с учетом фактической температуры оборудования, температуры окружающей среды, движения воздуха, ориентации чехла и свойств поверхности.
Значение температуры поверхности, измеренное в неподвижном воздухе в помещении, не следует применять для наружной эксплуатации с ветром, дождем или прямыми солнечными лучами. Условия испытаний или расчета должны быть четко указаны.
Некоторые клапаны, компоненты выхлопных систем и технологические узлы установлены вблизи ограждений, стен, полов или соседних трубопроводов. Толстый мат может хорошо выглядеть в качестве изоляции на бумаге, но его может быть невозможно установить, закрыть или снять.
Для проектов с ограниченным зазором может потребоваться более тонкий сердечник с лучшей тепловой эффективностью, сегментированный мат, уменьшение толщины только в месте ограничения или изменение расположения застежек. Любое локальное уменьшение толщины должно быть проанализировано, так как это может привести к появлению более горячей зоны на готовом покрытии.
Для инжекционных цилиндров, нагреваемых фильтров, барабанов и другого технологического оборудования может потребоваться изоляция, чтобы уменьшить цикличность или поддерживать температуру продукта. В этих случаях мощность нагревателя, рабочий цикл, время прогрева и требования к доступу могут быть так же важны, как и максимальная температура поверхности.
Два изоляционных материала с одинаковой номинальной толщиной не обязательно обеспечивают одинаковые тепловые характеристики. Важным показателем является теплопроводность материала в ожидаемом диапазоне температур, а также плотность, поведение при сжатии и долгосрочная стабильность.
Иглопробивной мат из стекловолокна широко используется в гибких промышленных покрытиях, поскольку его можно резать, укладывать слоями и сшивать в изделия сложной формы. Он подходит для многих стандартных высокотемпературных применений, если выбранная марка соответствует рабочей температуре. Итоговая толщина должна учитывать сжатие в местах простежки, швов и крутых изгибов.
Иглопробивной мат из кремнеземного волокна выбирают там, где требуется сердечник для более высоких температур при сохранении гибкой иглопробивной структуры. Состав материала, плотность и доступную толщину следует уточнять, а не исходить из предположения, что каждый кремнеземный мат обладает одинаковыми характеристиками.
Изоляцию из керамического волокна можно рассматривать для более сложных условий высокотемпературной эксплуатации. Конструкция мата по-прежнему требует подходящего внутреннего покрытия, внешней оболочки, швейных нитей и системы застежек. Высокотемпературный сердечник не делает автоматически всю сборку пригодной для той же температуры.
Высокоэффективная гибкая изоляция может помочь там, где пространство или вес ограничены, но сравнение следует проводить с использованием проектных тепловых данных, требований к обращению и общей стоимости установки. Тонкий материал не всегда является лучшим выбором, если он легко повреждается, труден в шитье или не пригоден для многократного снятия.
BSTFLEX поставляет выбранные высокотемпературные изоляционные сердечники различных типов материалов и толщины. Доступность зависит от марки сердечника и спецификации проекта. Покупатели, которые изготавливают свои собственные покрытия, также могут ознакомиться с руководством по материалам для съемных изоляционных матов.
Максимальная температура использования материала описывает тепловые возможности в заданных условиях. Она не говорит покупателю, сколько тепла пройдет через мат или какой будет температура внешней поверхности.
Эффективность изоляции зависит от всей сборки в целом. Материал может выдерживать температуру на горячей стороне, но все равно требовать большей толщины для достижения целевого показателя теплопотерь. И наоборот, более толстый сердечник не может компенсировать использование внешней ткани, ниток или крепежа, которые не подходят для данных условий эксплуатации.
Температуру непрерывной эксплуатации и кратковременный пик следует указывать отдельно. Прямое пламя, утечки выхлопных газов, брызги расплава и лучистое тепло от соседнего источника — это разные условия, и их не следует рассматривать как обычный контакт с поверхностью.
Теплопередача от небольшого корпуса клапана не идентична теплопередаче от большого плоского резервуара при той же температуре. Кривизна, площадь поверхности, ориентация и локальный поток воздуха влияют на результат.
Толщина мата также меняет итоговый внешний размер. На небольшой трубе добавление изоляции по всей окружности может привести к значительному процентному увеличению внешнего диаметра. Это может повлиять на зажимы, ограждения, проходы и расстояние до соседних линий.

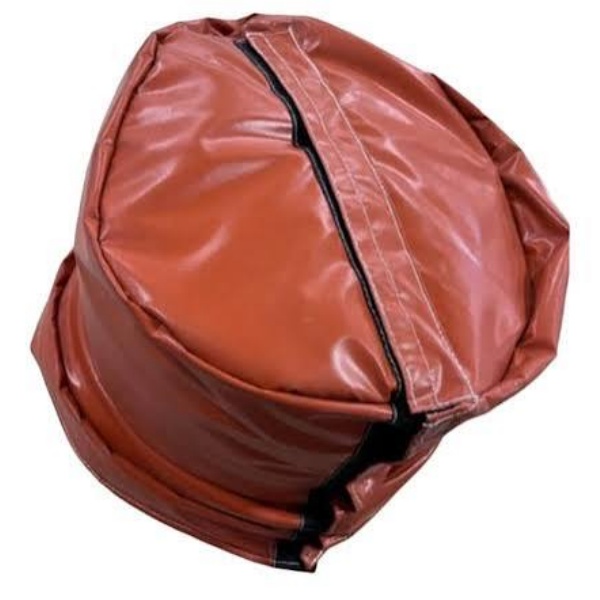

Для большого фильтра или барабана та же номинальная толщина может создать тяжелую панель, которую трудно снять целиком. Разделение покрытия на промаркированные секции может улучшить удобство обращения без изменения выбранной толщины сердечника.
Тепловые расчеты часто начинаются с равномерного слоя изоляции, но сшитое покрытие включает в себя нахлесты, швы, вырезы, места простежки и крепеж. Эти детали удерживают мат вместе и делают его съемным, однако они также могут влиять на локальную толщину.

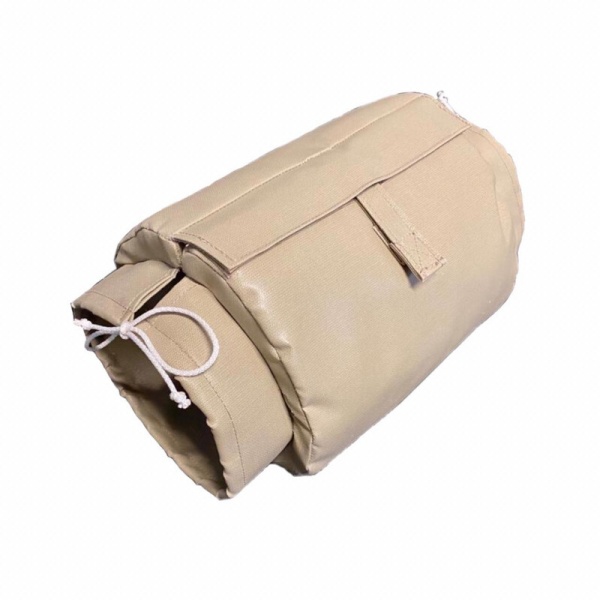

Эти эффекты особенно важны для клапанов, фланцев и оборудования с большим количеством проходок. Конструкция съемного изоляционного чехла для клапана должна обеспечивать доступ к штоку, рукоятке или приводу, сохраняя при этом изоляционный контур максимально непрерывным.
Измерьте минимальное расстояние от оголенного оборудования до каждого близлежащего препятствия. Учитывайте стены, полы, ограждения, кабельные лотки, опорные металлоконструкции, соседние трубы и движущиеся части.
Требуемое пространство больше номинальной толщины сердечника. Может потребоваться припуск на:
Мат, который помещается в статический зазор, но не может быть открыт или снят, не является практичной съемной конструкцией. Используйте процедуру измерения в как выполнить замеры для изготовления съемного теплоизоляционного мата по индивидуальному заказу до утверждения окончательной толщины сердечника.
Гибкие изоляционные сердечники содержат воздушные прослойки, которые способствуют тепловому сопротивлению. Чрезмерное сжатие уменьшает толщину и может изменить эксплуатационные характеристики. Сжатие может происходить на швах, под ремнями, вокруг малых радиусов или когда мат был раскроен слишком плотно.
Цель застежки — надежно удерживать мат, а не сдавливать его на оборудовании. Если для закрытия чехла постоянно требуется чрезмерное усилие, проверьте размеры оборудования, выкройку, нахлест и толщину сердечника, вместо того чтобы просто затягивать фурнитуру.
Для серийного производства утвержденный образец должен определять, как проверяется толщина мата. Точка контроля, метод измерения и допустимый допуск должны быть постоянными, поскольку мягкий мат может давать разные показания при разном давлении.
Толстая изоляционная секция может быть изготовлена из нескольких слоев. Несколько слоев могут облегчить резку и сборку, а также снизить вероятность того, что стыки совпадут по всей толщине. Они также позволяют комбинировать различные материалы там, где этого требует проект.
Многослойность должна контролироваться. Незакрепленные слои могут смещаться, сбиваться или расслаиваться во время эксплуатации. В проекте должны быть указаны ориентация слоев, расположение стыков, внутреннее крепление и способ удержания сердечника внутри оболочки.
Использование большего количества слоев не обязательно улучшает результат, если готовое изделие сильно сжато или плохо подогнано.
| Условие проекта | Вероятное направление проектирования | Необходимая информация |
|---|---|---|
| Снижение теплопотерь — основная цель | Рассчитать тип и толщину сердечника в соответствии с требуемым тепловым потоком | Температура поверхности, условия окружающей среды, размеры оборудования и целевой показатель теплопотерь |
| Температура внешней поверхности ограничена | Выбрать сборку в соответствии с заданным целевым показателем температуры поверхности или температуры при касании | Целевая температура, температура окружающей среды, ветер и ориентация мата |
| Ограниченное пространство | Рассмотреть более тонкие сердечники, локальное профилирование или сегментированную конструкцию | Минимальные зазоры, фотографии и направление снятия |
| Мат часто снимается | Сбалансировать тепловую толщину с удобством обращения, размером панели и удержанием сердечника | Интервал технического обслуживания, доступ для монтажника и допустимый вес панели |
| Оборудование подвержено сильной вибрации | Контролировать смещение сердечника, простежку и надежность закрытия | Источник вибрации, монтажное положение и цикл обслуживания |
| Нестандартное оборудование с множеством проходок | Использовать фасонные секции и контролируемые нахлесты вместо одного громоздкого чехла | Подробные размеры, фотографии и точки доступа |
Если в спецификации проекта указан промышленный стандарт изоляции или предписанный метод расчета, эти требования должны определять выбор. Не заменяйте обязательный инженерный расчет общей онлайн-таблицей толщин.
Чтобы получить полезную рекомендацию и коммерческое предложение, предоставьте:
Для нового индивидуального проекта на странице производитель съемных теплоизоляционных матов по индивидуальному заказу объясняются варианты чертежей, материалов и производственных процессов, доступные в BSTFLEX.
Одна и та же рабочая температура может требовать разной толщины для оборудования разных размеров, условий окружающей среды и целевых показателей эффективности.
Сердечник может выдерживать температуру, но быть слишком тонким для достижения требуемого теплового результата.
Толщина сердечника увеличивает внешний габарит мата и может создавать помехи для ограждений, проходов, опор или смежного оборудования.
Плотное закрытие не заменяет правильную выкройку. Чрезмерное сжатие может уменьшить установленную толщину и привести к неравномерным эксплуатационным характеристикам.
Локальные зазоры и геометрия могут потребовать раздельных секций мата или контролируемого изменения толщины. Эти изменения должны быть задокументированы, а не вноситься произвольно во время монтажа.
Оболочка, подкладка, швы и фурнитура также влияют на готовый размер и эксплуатационные возможности. Необходимо рассматривать конструкцию в целом.
Универсальной стандартной толщины для всех областей применения не существует. Для проектов следует выбирать толщину в соответствии с материалом сердечника, температурой оборудования, условиями окружающей среды, целевыми показателями эффективности, геометрией и имеющимся свободным пространством.
Дополнительная толщина обычно снижает теплопередачу, если материал и способ установки остаются подходящими, но улучшение не является линейным. Увеличение толщины также повышает размер, вес, стоимость и требования к монтажному зазору.
Локальное профилирование возможно, но уменьшенная область может нагреваться сильнее или терять больше тепла. Конструкцию следует пересмотреть, а не подрезать или сжимать мат во время установки.
В проекте должно быть определено, проверяется ли номинальная толщина сердечника, толщина в сборе или установленная толщина. Гибкое покрытие может сжиматься под измерительным инструментом, поэтому метод и давление должны быть постоянными.
Да, если такая комбинация служит определенной теплотехнической или конструктивной цели. Порядок слоев, совместимость материалов, фиксация и общая толщина должны быть указаны.
Зазор должен учитывать весь мат, швы, нахлест и крепежную фурнитуру, а также пространство, необходимое для его установки и снятия. Измерьте самую узкую точку и покажите близлежащие препятствия на фотографиях.
Да. Тип сердечника и номинальная толщина могут быть выбраны для проекта в зависимости от наличия материалов и производственных требований. Укажите целевые тепловые показатели и доступное пространство при запросе.
Нет, если только специально не запрашиваются размеры готового мата. Предоставьте фактические размеры оборудования и укажите существующую изоляцию. Припуски на выкройку, швы и нахлест учитываются при проектировании мата.
Отправьте чертеж оборудования, размеры, рабочую температуру, условия окружающей среды, целевые тепловые показатели, минимальный зазор и необходимое количество на sales@pkfiresleeve.com. BSTFLEX может рассмотреть применение и рассчитать стоимость конструкции съемного теплоизоляционного мата по индивидуальному заказу на основе предоставленной информации.
