Сильфоны на молнии для модернизации: доступ, застежки и монтаж

Замена изношенного сильфона машины становится сложной задачей, когда нет свободного конца, на который можно было бы надеть новый чехол. Продольная молния может обеспечить другой способ установки: открыть тканевый каркас, расположить его вокруг существующего элемента и закрепить на месте. Преимущество зависит от всей конструкции в целом, а не только от молнии.

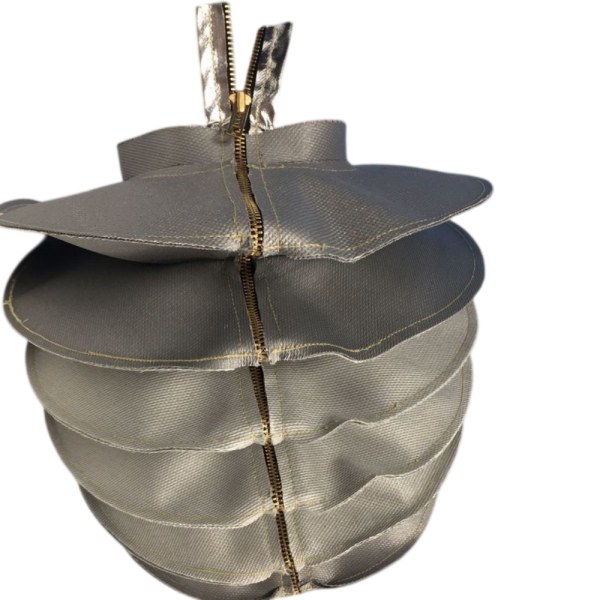

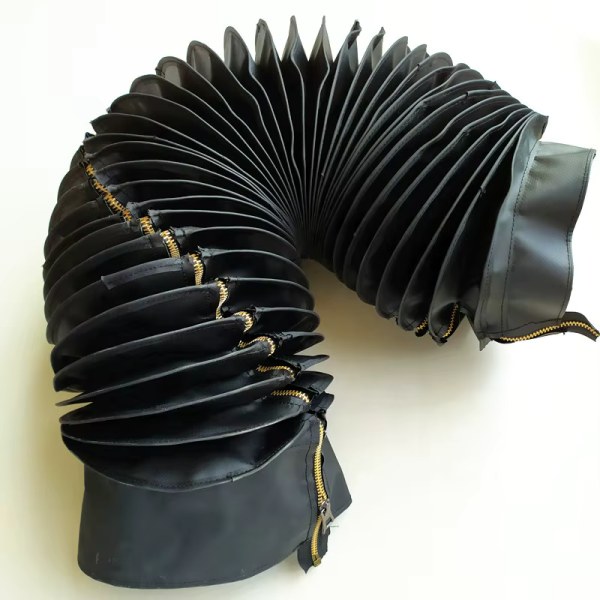

BSTFLEXпришитые меха на молнииОни предназначены для применений, требующих съемной защиты вокруг штоков цилиндров, винтов, валов и приводов. При модернизации первым делом нужно решить, можно ли установить тканевый корпус, концевые фитинги и внутренние опоры без демонтажа компонентов, которого вы пытаетесь избежать.

Можно ли установить меха с застежкой-молнией, не разбирая станок?

Иногда, но не во всех случаях. Крышка, открывающаяся вдоль своей длины, может по-прежнему содержать закрытое монтажное кольцо или внутреннюю направляющую, которая не может пройти вокруг существующего вала. Расположенные рядом защитные ограждения также могут препятствовать доступу к молнии или концевым застежкам.

Перед оформлением заказа определите, какие детали машины должны оставаться в собранном виде, а какие крышки или кронштейны можно снимать в соответствии с утвержденной процедурой технического обслуживания. Используйте эту информацию для проверки предлагаемой конструкции сильфона.

Выберите положение молнии на стороне обслуживания.

Наиболее удобное положение молнии на свободном чехле может оказаться недоступным после установки сильфона. Покажите на чертеже станка сторону для обслуживания, включая пространство, необходимое для руки, бегунок и инструменты, используемые для крепления концевых застежек.

Для круглой крышки отметьте положение отверстия на торцевом виде и укажите направление обзора. Для прямоугольной крышки укажите конкретную лицевую сторону и ее положение относительно монтажных рамок. Также покажите, где находится ползунок, когда крышка полностью закрыта.

Проверьте положение, сопоставив его с реальными условиями работы. Крышка, расположенная непосредственно под потоком стружки или выходным отверстием охлаждающей жидкости, может потребовать иной ориентации или дополнительной защиты. Отверстие, удобное в середине движения, может быть перекрыто в месте, предназначенном для технического обслуживания.

Если предполагается наличие защитного клапана, проверьте его перекрытие и зазор на всем протяжении движения. Он не должен застревать между складками, цепляться за соседнюю фурнитуру или препятствовать доступу к молнии.

Укажите концевые крепления, которые подлежат обслуживанию.

На крышке с креплением на воротнике определите принимающую поверхность, область зацепления воротника и положение зажима. Проверьте, можно ли открыть и снять зажим вокруг установленного компонента. Обеспечьте доступ к механизму затяжки и держите зажим подальше от активных складок и конца молнии, если иное не указано в утвержденной конструкции.

На крышке с фланцевым креплением покажите, как крепятся как тканевый конец, так и опорная пластина. Разъемный тканевый фланец в сочетании с недоступной цельной опорной пластиной может еще больше осложнить замену. Согласуйте, какие детали будут использованы повторно, а какие войдут в состав нового сильфонного узла.

Торцевые фитинги должны надежно фиксировать чехол, не перекручивая его и не смещая края молнии. Не используйте дополнительное усилие зажима для компенсации неплотно прилегающего воротника. Размеры крепления и требования к затяжке должны соответствовать утвержденному чертежу и инструкциям по крепежным элементам.

Внутренние направляющие заслуживают такого же внимания, как и крепления. Уточните, вращается ли защищаемый винт или вал, и спросите, как сильфон будет оставаться вдали от него. Любая направляющая или опора, необходимая для работы, также должна иметь удобный способ установки.

Сопоставьте условия закрытия с требованиями к доступу.

Молния соединяет продольные кромки специально разработанного разъемного чехла. Уточните, нужно ли полностью разъединять чехол для установки или открывать его лишь частично для выполнения определенной задачи по осмотру. Начальный конец, направление открытия и доступ к задвижке должны быть согласованы до начала изготовления.

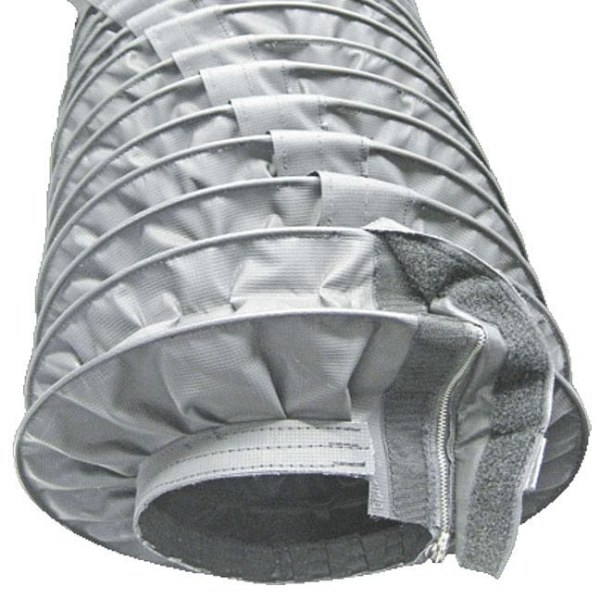

Застежки-липучки или кнопки можно рассматривать в тех случаях, когда требуется другой способ открывания. Их не следует рассматривать как взаимозаменяемые с молнией: перекрытие, расстояние между креплениями, воздействие загрязнений и состояние сложенной упаковки могут измениться. Сравнивайте предлагаемые варианты, а не выбирайте только по скорости открывания отдельного образца.

Аналогично, съемная конструкция не является необходимой для каждого применения. В тех случаях, когда закрытая крышка может быть установлена ​​во время сборки оборудования, и регулярное открывание не требуется, следует оценить этот вариант в рамках...ассортимент сшитых на заказ сильфоновУказывайте продольное отверстие, если это решает реальную проблему при установке или обслуживании.

Проверьте движение при полностью закрытой молнии.

Дополнительный чехол должен плотно прилегать в рабочем состоянии, с застегнутой защелкой и закрепленными обоими концами. Оцените зазор вокруг защищаемого элемента, рядом с ползуном и по внешнему краю складок. Ширина ткани открытого чехла не определяет необходимый зазор.

Укажите кратчайшее и наибольшее расстояния между точками крепления. Любые заданные положения для технического обслуживания или дополнительные требования к перемещению следует указывать отдельно.Руководство по замерам для пошива мехов на заказВ документе объясняется, как регистрировать эти длины и отличать гибкий корпус от концевых фитингов.

Не допускайте увеличения хода молнии, оставляя ее частично расстегнутой, натягивая чехол или пытаясь сложить складки в более узкое пространство. Готовая конструкция должна обеспечивать необходимый ход в пределах допустимого диапазона работы.

Для плотно закрытых или быстро перемещающихся покрытий необходимо запросить проверку циркуляции воздуха. Молния — это элемент доступа, а не специально предназначенный для вентиляции воздухопроницаемый элемент. Любая система вентиляции должна выбираться с учетом условий загрязнения.

Рассмотрите ткань и застежку как единое целое.

Перед выбором ткани необходимо указать условия эксплуатации. Следует обратить внимание на контакт с охлаждающей жидкостью или чистящим средством, воздействие масла, абразивных частиц, горячей стружки, лучистого тепла и ожидаемую частоту изгиба. Общее описание, например, «высокотемпературный» или «маслостойкий», оставляет без ответа важные вопросы выбора.

Для изделий, подверженных воздействию высоких температур, следует в совокупности проверять покрытие, основную ткань, швейные нитки, молнию, крепежные элементы и фурнитуру. Ни термостойкая ткань, ни металлические элементы молнии сами по себе не определяют температурный режим всего чехла.

Не следует предполагать, что плотно зашитая молния обеспечивает герметичность. В случаях, когда критически важны распыление охлаждающей жидкости, промывка или защита от мелких частиц, укажите требования к воздействию и допустимости, чтобы швы, застежка, торцы и любые вентиляционные отверстия могли быть оценены как единая система.

Для защиты от сильной или острой стружки может потребоваться другая защитная конструкция или дополнительная защита. Опишите конкретные виды стружки, а не рассматривайте каждый тканевый сильфон как подходящий для каждой операции механической обработки.

Планирование установки и проверка готовности к эксплуатации

Монтаж должен выполняться уполномоченным персоналом в соответствии с процедурой технического обслуживания машины и утвержденным чертежом сильфона. Перед началом работ необходимо отключить опасную энергию, контролировать накопленную энергию, закрепить компоненты для предотвращения непреднамеренного перемещения и убедиться в безопасном состоянии. Открытие молнии не делает механизм, находящийся под напряжением, безопасным для обслуживания.

Перед снятием старой крышки зафиксируйте ее ориентацию, способ крепления, а также любые потертости или повреждения. Очистите окружающую область способом, совместимым с оборудованием, чтобы предотвратить попадание мелких частиц мусора на защищаемый компонент.

Во время примерки следите за тем, чтобы ткань не перекручивалась, и выравнивайте края застежки. Не используйте ползунок для натягивания слишком маленького или неправильно расположенного чехла на деталь. Если застежка заблокирована, остановитесь и проверьте, нет ли застрявшей ткани, мусора или неправильного положения, вместо того чтобы прилагать больше усилий.

Перед возобновлением работы убедитесь, что оба конца надежно закреплены, молния полностью защелкнута, незакрепленные детали удалены и соблюдены необходимые зазоры. Установите необходимые защитные ограждения и следуйте утвержденной процедуре проверки контролируемых перемещений на объекте. Держите персонал подальше от движущихся частей; снова отключите оборудование перед выполнением регулировок.

Проверьте, равномерно ли сжимаются складки, остается ли застежка выровненной и не соприкасается ли чехол с окружающей фурнитурой. Перед установкой проверьте наличие трения, ненормального натяжения или деформации, вызванной воздействием воздуха. Не следует предполагать, что защитный чехол из ткани заменит необходимые защитные ограждения для персонала.

Поддерживайте работоспособность затвора.

Во время планового технического обслуживания осмотрите застежку-молнию, бегунок, швы, места соединения концов и крепления. Обратите внимание на наличие застрявших сколов, порванной ленты, поврежденных складок или признаков того, что чехол был сдвинут за пределы допустимого диапазона движения.

Используйте чистящие средства и любые смазки только в соответствии с требованиями, одобренными для выбранной застежки и ткани. Если молния постоянно становится трудно открываться, необходимо проверить ее выравнивание, наличие загрязнений и доступность, а не просто сильнее потянуть. Установите интервал проверки в соответствии с режимом работы оборудования и условиями эксплуатации, а не предполагайте, что один интервал подходит для всех машин.

Вопросы, которые задают покупатели о модернизации сильфонов

Можно ли вшить молнию в уже закрытые меха?

Возможно, это удастся сделать после проверки конструкции, но прорезка не является эквивалентным решением. Предлагаемое отверстие должно иметь соответствующее усиление по краям, конечные переходы и выравнивание затвора, а любые внутренние опоры должны оставаться функциональными. Перед внесением изменений в крышку, пожалуйста, пришлите фотографии и детали конструкции.

Можно ли установить сильфон с застежкой-молнией вокруг штока установленного гидравлического цилиндра?

Их можно рассмотреть, если отверстие в ткани, концевые крепления и доступ для обслуживания позволяют установить их вокруг стержня. Подтвердите принимающие поверхности и маршрут сборки с обоих концов; одна только молния не гарантирует, что не потребуется отсоединять компоненты цилиндра.

Нужно ли при замене точно воспроизвести старое расположение молнии?

Не обязательно. Сохраните существующее положение в качестве ориентира, но сообщите о любых проблемах с доступом, скоплении стружки или трении. Перед утверждением измененное положение следует проверить на соответствие монтажной схеме и полному ходу.

Закажите изготовление на заказ сильфонов с застежкой-молнией для проекта модернизации.

Пришлите фотографию установки, на которой показана сторона, обращенная к потребителю, вид с торцов обеих креплений, а также эскиз с указанием размеров. Укажите необходимую длину в сжатом и разжатом состоянии, внутренний зазор, максимальное внешнее пространство, предполагаемое положение молнии и любые направляющие или опоры.

Укажите, что должно оставаться в собранном виде во время замены, условия эксплуатации, количество и будет ли использоваться существующее крепежное оборудование. Для проектов OEM-производителей укажите версию чертежа и предполагаемую последовательность установки.

BSTFLEX может провести оценкуизготовленные на заказ тканевые меха на молниив соответствии с этими требованиями.Запросите ценовое предложение на сильфоны.Приложите ваши чертежи и подробную информацию о заявке или отправьте электронное письмо.sales@pkfiresleeve.comПеред началом производства необходимо подтвердить схему крепления, доступ для установки и окончательную конструкцию.
