Огнеупорный чехол для индукционной плавки: водоохлаждаемые силовые кабелі и защита шлангов

Гибкие соединения вокруг индукционной печи требуют отдельной системы защиты. Водоохлаждаемый силовой кабель, отдельный шланг для охлаждающей воды и гидравлическая линия могут проходить через одну и ту же зону, выполняя при этом совершенно разные функции. Их внешние диаметры могут казаться схожими, но их электрические, охлаждающие и механические требования не взаимозаменяемы.

Огнеупорная гильза для индукционной плавкиОбеспечивает внешний защитный слой в местах, где соответствующие шланги и провода подвергаются воздействию лучистого тепла или брызг расплавленного металла. При выборе следует учитывать условия эксплуатации, движение печи и доступ для осмотра. Защитная оболочка дополняет утвержденную конструкцию; она не заменяет изоляцию силового провода, контур охлаждения или шланг, находящийся под давлением.

ОнАссортимент огнезащитных рукавов BSTFLEXВключает в себя конструкции из стекловолокна с силиконовым покрытием для оценки требований к внешней защите литейного оборудования.

Определите тип линии, прежде чем указывать ее покрытие.

Используйте чертеж оборудования, чтобы определить, что находится внутри каждой защищаемой секции. В частности, в запросе не следует описывать электропроводку с водяным охлаждением просто как водяной шланг.

Идентифицируйте каждую цепь отдельно, даже если несколько линий используют одну опору. Не объединяйте их внутри одного негабаритного кожуха без предварительной проверки проектировщиком оборудования на предмет перемещения, охлаждения, электрической изоляции и доступа для осмотра.

Укажите зону воздействия на свинец, а не температуру расплава.

Температура металлической ванны не является рабочей температурой гильзы в непрерывном режиме. Опишите расположение защищаемой линии относительно отверстия печи, зоны разливки, горячих поверхностей и существующих барьеров.

Укажите, связана ли проблема с длительным лучистым нагревом, эпизодическим образованием капель, многократным разбрызгиванием или возможным контактом с горячей поверхностью. Укажите тип металла или сплава и наличие следов шлака. Общего описания разбрызгивания расплава недостаточно для подтверждения пригодности каждого материала для каждого литейного процесса.

ОнОгнезащитный рукав из стекловолокна с силиконовым покрытием BSTFLEX EFRSИзделие имеет оплетку из стекловолокна под силиконовой резиной и предназначено для защиты шлангов и кабелей в высокотемпературных промышленных условиях. Это изделие предназначено для оценки соответствия указанным условиям эксплуатации, а не для автоматической квалификации всей системы отопления.

Запросите соответствующие данные о продукте и результаты испытаний с указанием продолжительности воздействия и критериев приемлемости. В случаях, когда опасность представляет собой непрерывный поток, скопление металла или выброс из печи, потребуйте отдельную оценку инженерной защиты. Не рассматривайте защитный рукав для шланга как замену защитным барьерам оборудования.

Защита силовых кабелей с водяным охлаждением начинается со исправного кабеля.

Силовой кабель с водяным охлаждением содержит не только внешний резиновый шланг. Его проводники, клеммы и канал для воды работают вместе. Внутреннее износ может ограничивать поток охлаждающей жидкости, даже если внешняя оболочка выглядит исправной.

Прежде чем заказывать замену защитного кожуха, выясните причину повреждения существующей защиты. Локальные внешние брызги и перегрев, вызванный ограниченным потоком воды, требуют иных мер по устранению проблемы. Добавление более толстой оболочки не устранит повреждение проводника, плохое электрическое соединение или ограничение охлаждения.

Сохраните требования к охлаждению.

Попросите производителя печи или свинцового изделия проверить предлагаемое внешнее покрытие на соответствие условиям эксплуатации. Сохраните требуемый расход воды, температурные пределы и систему контроля. Не сжимайте шланг под ним с помощью покрытия меньшего размера и не перемещайте его опоры только для того, чтобы рукав подошел.

Внешняя изоляция изменяет теплопередачу вокруг узла. Поэтому ее пригодность необходимо проверять при работе провода в пределах утвержденных электрических и охлаждающих условий, а не оценивать только по температурному диапазону, указанному в техническом паспорте защитной оболочки.

Электрозащита должна быть отдельной.

Не используйте описание материала огнезащитной гильзы в качестве номинального напряжения для готового силового провода. Сохраняйте указанную изоляцию шланга, расстояние между клеммами и электрические зазоры. Термозащитный кожух не позволяет прикасаться к проводу под напряжением.

Необходимо получить одобрение производителя оборудования на использование защелок и крепежных элементов вблизи силовых соединений и индукционных компонентов. Металлические защелки, ленты или другие крепления не должны перекрывать необходимые зазоры или создавать непредусмотренные точки контакта.

Проверка покрытия через траекторию наклона печи

Для печи с наклонным механизмом подготовьте схему прокладки кабеля и шлангов, показывающую их положение в пределах допустимого перемещения. Фотография, сделанная при вертикальном положении печи, будет полезна, но она не описывает всю установку целиком.

Проверьте, где секция в защитной оболочке изгибается, приближается к опоре, меняет направление или проходит мимо соседней линии. Выясните, может ли оболочка соскользнуть назад от требуемой защищаемой зоны или сжаться в складки, которые препятствуют движению.

Укажите большие внешние размеры готовой крышки в местах крепления кронштейнов и направляющих. При съемной конструкции убедитесь, что перекрытие между крепежными элементами и вокруг изгибов остается эффективным. Втулка должна следовать утвержденному маршруту, не смещая нижележащую конструкцию радиус изгиба ниже допустимого.

Для оценки перемещения оборудования используйте утвержденный бригадой метод, при этом персонал должен находиться вдали от движущегося оборудования. Не устанавливайте и не регулируйте втулку вручную, пока печь или связанные с ней механизмы находятся в движении.

Выберите формат установки для задачи обслуживания.

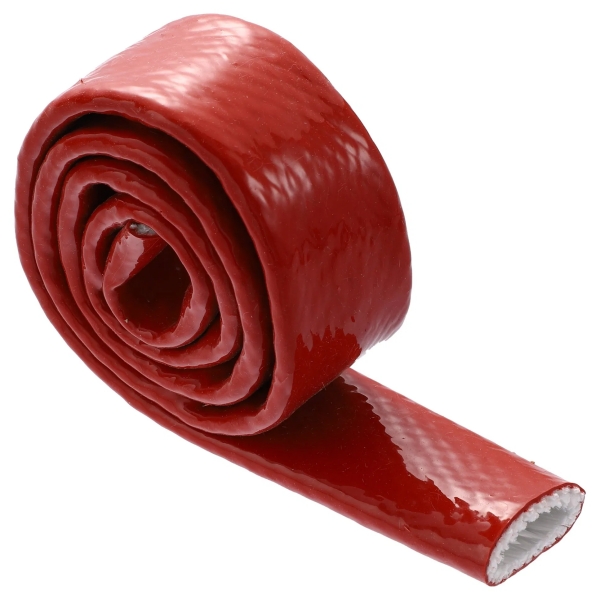

Для новых или восстановленных силовых кабелей в процессе сборки производителем можно рассмотреть возможность использования трубчатой ​​огнезащитной оболочки. Необходимо убедиться, когда устанавливается оболочка и проходит ли она через клемму. Диаметр шланга сам по себе не решает этот вопрос.

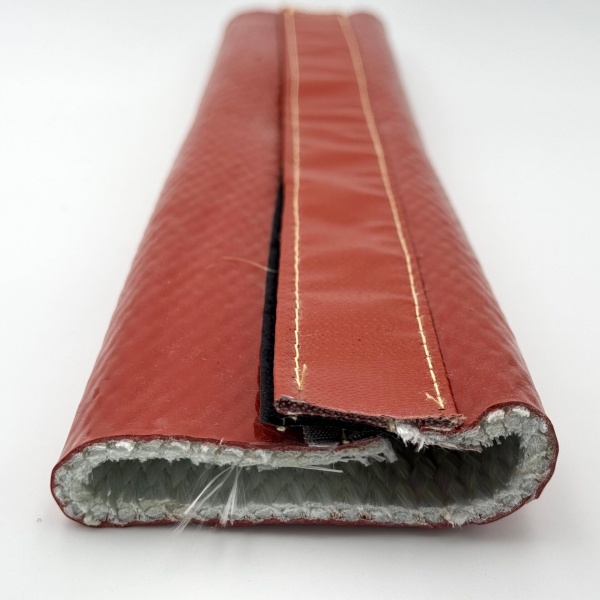

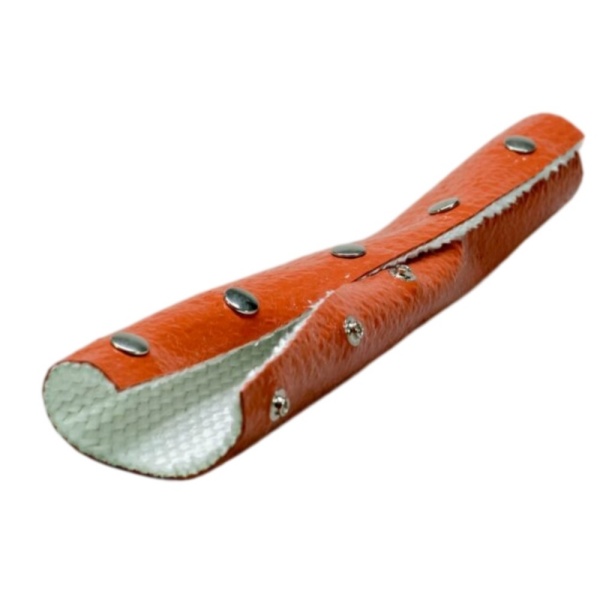

Для существующего соединения без конечного доступа,защелкивающаяся обмотка огнезащитного рукаваПредлагается продольный формат отверстия для оценки. Укажите допустимую степень прилегания в закрытом состоянии, положение шва и доступ для осмотра. Подтвердите, что предлагаемое закрытие приемлемо для электрической и тепловой среды.

Если фланец, ответвление или опора препятствуют использованию стандартной муфты для покрытия требуемой площади, предоставьте геометрические параметры для проведения специальной оценки покрытия. Вырезание отверстий в стандартном изделии изменяет его площадь покрытия и не должно рассматриваться как незадокументированная полевая модификация.

ИспользуйтеТаблица размеров огнезащитных рукавов и руководство по зазорам между фитингами.в качестве исходных размеров. Затем утвердите фактическую конфигурацию установки, а не переносите номинальный размер с другой печи.

Шланги системы охлаждения и гидравлические шланги требуют принятия отдельных решений.

При использовании шланга системы охлаждения следует проводить проверку соединений и обнаружение утечек. Не следует закрывать предполагаемую утечку, чтобы улучшить внешний вид установки. Попадание воды в расплавленный металл может вызвать взрыв; внешний защитный кожух не является системой предотвращения утечек.

Для гидравлических линий, расположенных вблизи печи,Огнезащитная муфта для гидравлического шланга BSTFLEXЭто обеспечивает отправную точку для внешней тепловой защиты. Фактическую жидкость, пределы прочности шланга, схему прокладки и условия трения следует проверять отдельно. Дополнительная втулка не увеличивает номинальное давление шланга и не обеспечивает надежной защиты от разрыва шланга.

Запишите выбранную крышку в соответствии с нужной цепью. Запасная втулка, одобренная для гидравлической линии, не должна автоматически устанавливаться на электропроводку с водяным охлаждением только потому, что их размеры случайно совпадают.

Обеспечьте возможность осмотра охраняемой территории.

Определите, как специалисты будут осматривать шланг или кабель под крышкой. Укажите секции, которые необходимо открыть, области клемм, к которым необходим доступ, и этикетки, которые должны оставаться читаемыми. Для секционной крышки укажите площадь стыков, а не оставляйте монтажникам выбор нахлеста.

В ходе авторизованной проверки осмотрите как сам рукав, так и лежащую в его основе конструкцию. Обратите внимание на смещение покрытия, повреждение оболочки, обнажение текстиля, неисправность застежек и локальное истирание. Привлеките соответствующего специалиста для оценки протечек, деформаций, электрических повреждений или аномального нагрева.

Рукав, который все еще можно закрепить после попадания брызг, не обязательно пригоден для повторного использования. Применяйте согласованные критерии проверки и замены, включая любые требования к замене в зависимости от происшествия. Зафиксируйте место повреждения; повторное повреждение в одном месте требует пересмотра маршрута или ограждения, а не просто повторной замены рукава.

План установки в рамках процедуры отключения печи

Устанавливайте или снимайте защитные устройства только после того, как печь достигнет состояния, требуемого процедурой технического обслуживания. Не выполняйте работы с защитными гильзами вручную, если в оборудовании находится расплавленный металл или если соответствующие электрические или механические опасности остаются неконтролируемыми.

Следуйте предписанной последовательности выключения и охлаждения, включая продолжение охлаждения там, где это необходимо. Выключение питания плавильной установки не дает права прерывать охлаждение. Квалифицированный персонал должен установить и проверить установленное состояние изоляции от источников энергии до начала работ.

При проведении испытания муфты не следует обходить системы контроля потока, температуры, замыкания на землю или другие системы безопасности. Оценка соответствия изделия требованиям должна проводиться в рамках правил безопасной эксплуатации и технического обслуживания, установленных производителем оборудования.

Что литейный завод должен отправить на проверку гильзы

Схема с указанием необходимых параметров полезнее, чем запрос, содержащий только информацию о вместимости печи и диаметре гильзы. Вместе с запрашиваемыми количествами укажите следующую информацию о применении.

При замене покрытия необходимо приложить фотографии предыдущего покрытия и характера повреждений. При новой установке, прежде чем утверждать длину изготовленного покрытия, предоставьте предлагаемые детали монтажа и покрытия.

Вопросы о защитных кожухах индукционных печей

Может ли обычная стекловолоконная оболочка заменить огнезащитную оболочку с силиконовым покрытием?

Не следует предполагать эквивалентность. Покрытие и готовая конструкция стены являются частью защитного покрытия. Подбирайте продукт в соответствии с требуемыми условиями нагрева, воздействия брызг и монтажа, а не сравнивайте только содержание стекловолокна.

Поможет ли огнезащитная оболочка устранить перегрев в силовом кабеле с водяным охлаждением?

Нет. Его можно использовать при воздействии внешнего тепла, но он не устраняет недостаточное охлаждение или внутреннюю электрическую неисправность. Прежде чем выбирать или заменять внешний кожух, выясните причину перегрева.

Можно ли взаимозаменяемо использовать защитную втулку индукционной печи с защитным кожухом кабеля электродуговой печи?

Не следует ориентироваться только на название продукта или диаметр. Необходимо сравнивать электрические характеристики, конструкцию кабеля, подвижность, воздействие внешних факторов и требуемую конструкцию защитного кожуха. Стандартная трубчатая гильза не является автоматически эквивалентной специально разработанному многослойному защитному кожуху для кабеля печи.

Запросите образцы огнезащитных рукавов для вашего индукционного плавильного оборудования.

Компания BSTFLEX поставляет огнезащитные рукава из стекловолокна с силиконовым покрытием для наружной защиты шлангов и кабелей. Доступны варианты специальной толщины, длины и упаковки. Для проектов индукционной плавки предлагаемый рукав должен соответствовать фактическому узлу шланга или кабеля.

Укажите идентификационные данные цепи, схему трассировки, наружные размеры, сведения о расположении элементов и количество. Укажите, требуется ли трубчатая гильза для нового провода или открывающаяся крышка для существующей установки.

Запросите данные о продукции, образцы или коммерческое предложение на литейные гильзы для огнеупорных изделий.Включите требования производителя оборудования, чтобы можно было оценить внешнюю защиту без изменения утвержденной электрической, охлаждающей или гидравлической конструкции.
