Плетеные стекловолоконные рукава для шлангов: расширение, покрытие и заделка обрезанных конців

Плетеный рукав из стекловолокна может выглядеть простым в коммерческом предложении: выберите диаметр, выберите длину и надепите его на шланг. Однако в производстве геометрия плетения имеет важное значение. Когда трубчатая оплетка расширяется, проходи через шланг большего диаметра, изгиб или фитинг, ее установленная длина и покрытие поверхности могут изменяться.

Поэтому при закупках для OEM-производителей плетеный рукав из стекловолокна следует заказывать по конечному соответствию посадки и покрытию в установленном виде, а не только по номинальному диаметру. Метод резки и обработка концов также должны быть согласованы до запуска нарезанных заготовок в производство.

BSTFLEX Плетеный рукав из стекловолокна предназначен для механической защиты от истирания и базовой теплоизоляции вокруг шлангов, труб и кабельных сборок. В этом руководстве рассматриваются три практических вопроса закупки: насколько оплетка должна расширяться, какая длина требуется в установленном виде и как должны быть обработаны нарезанные концы.

Почему диаметр и длина плетеного рукава взаимосвязаны

Трубчатая оплетка изготавливается из нитей, пересекающихся под углом. Когда рукав надевается на больший диаметр, оплетка раскрывается в радиальном направлении, и угол нитей меняется. Это позволяет рукаву повторять форму изгибов и неровных участков, но также может укорачивать рукав в осевом направлении.

Величина укорочения не является единым универсальным процентом. Она зависит от конкретной конструкции оплетки, диаметра в свободном состоянии, диаметра шланга, профиля фитинга и того, насколько близко рукав используется к пределу своего расширения. По этой причине нельзя автоматически считать, что длина реза в свободном состоянии равна конечной защищаемой длине на шланге.

Для серийных OEM-сборок протестируйте предлагаемый рукав на реальном шланге или репрезентативном макете. Зафиксируйте как длину реза в свободном состоянии, так и покрытие в установленном виде после того, как рукав будет смонтирован на утвержденную сборку.

Измерьте наибольший проходной размер

Начните с наружного диаметра готового шланга, но не останавливайтесь на этом. Если рукав будет устанавливаться после присоединения фитингов, наиболшая муфта, обжимная гильза, соединитель или переход в пути установки могут определить минимально необходимое расширение.

Рукав может быть физически способен пройти через крупный фитинг, но при этом оставаться плохим выбором для производства, если ему приходится работать вблизи своего максимального расширения по всей длине шланга. Чрезмерное расширение может раскрыть оплетку, уменьшить текстильное покрытие и увеличить разницу между длиной в свободном и установленном состоянии.

Разделяйте «Может пройти через фитинг» и «Подходит к телу шланга»

Требуется две проверки. Первая — монтажный зазор: может ли рукав расшириться достаточно, чтобы пройти через самый крупный фитинг? Вторая — рабочая посадка: после установки сидит ли рукав должным образом на теле шланга без излишней слабины или чрезмерного раскрытия оплетки?

Если фитинг намного больше шланга, один номинальный размер рукава может не обеспечить наилучший баланс. Оцените реальную сборку перед утверждением размера. Если требуется другая конструкция установки, используйте страницу выбора защиты гидравлических шлангов, чтобы сравнить другие варианты, а не натягивать некорректный плетеный рукав на сборку.

Указывайте покрытие в установленном виде, а не только длину реза

Для нарезанных OEM-заготовок на чертеже следует разграничивать:

• Длина реза в свободном состоянии: измеренная длина рукава до его расширения по сборке.
• Длина покрытия в установленном виде: длина шланга, фактически закрытая после установки и позиционирования рукава.
• Требуемая защищаемая зона: участок на чертеже шланга, который должен оставаться закрытым при эксплуатации.

Эти значения могут не совпадать. Если для сборки требуется существенное расширение рукава, заготовка в свободном состоянии должна быть длиннее конечного требуемого покрытия.

Не используйте стандартный процентный допуск, если он не был подтвержден для конкретной конструкции оплетки и размера шланга. Более надежный метод — примерить образец, измерить результат и зафиксировать утвержденную длину реза для данного артикула.

Проверка покрытия на изгибах и переходах диаметров

Оплётка, которая выглядит плотной на прямом шланге, может раскрываться иначе на изгибах или участках большего диаметра. Осмотрите готовую сборку в наиболее важных зонах: на изгибах, переходах от шланга к фитингу, хомутах и известных точках износа.

Для визуального контроля и контроля закупок согласуйте, что означает допустимое покрытие для изделия. Если для области применения требуется определенная плотность оплетки, покрытие поверхности или внешний вид перекрытия, определите это с помощью утвержденного образца или измеряемой спецификации, а не полагайтесь на такие термины, как «плотная оплетка» или «тяжелый режим».

Рукав не следует подбирать настолько плотно, чтобы при монтаже повреждалось покрытие шланга или деформировалась защитная оплетка. Он также не должен быть настолько свободным, чтобы смещаться от предназначенной зоны износа.

Спланируйте контроль обрезанных концов перед заказом предварительно нарезанных отрезков

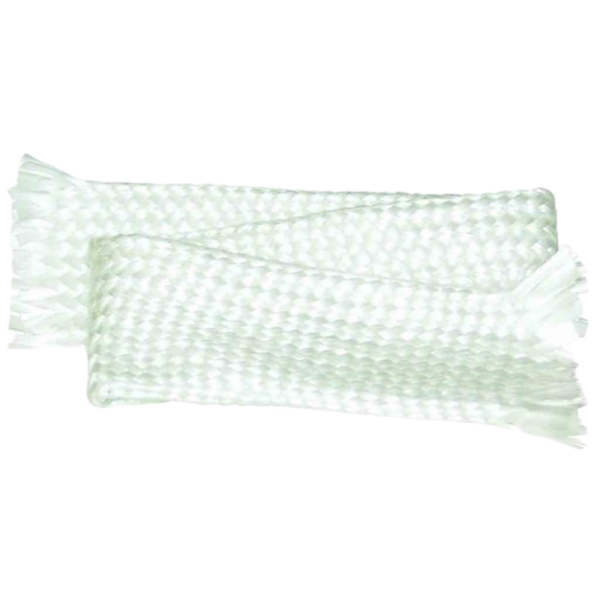

Обычная стекловолоконная оплетка может осыпаться при резке. Степень осыпания зависит от нити, конструкции оплетки, любой обработки поверхности и метода резки. Для повторного производства определите, как поставщик будет резать и обрабатывать концы перед утверждением первой партии.

Не предполагайте, что термонож, используемый для термопластичных оплетенных рукавов, будет герметизировать обычное стекловолокно таким же образом. Стекловолокно не является термопластичным материалом рукава. Правильный метод контроля концов должен соответствовать фактической поставляемой конструкции.

В зависимости от спецификации изделия и метода сборки, контроль обрезанного конца может включать утвержденную временную обмотку при обращении, совместимую отделочную ленту, механический зажим, указанное связующее вещество или покрытие, либо другой проверенный метод заделки. Выбранная обработка не должна создавать неутвержденных проблем с тепловыми характеристиками, химическими веществами или монтажом.

Если запрашивается соединенный с покрытием или обработанный класс стекловолокна, подтвердите, как покрытие влияет на резку, гибкость, поведение при истирании и отделку концов. Не переносите метод обработки обрезанного конца с материала без покрытия на материал с покрытием без проверки.

Определите критерии приемки резки

Поставка в рулонах и нарезанные отрезки служат для разных моделей сборки

Поставка в рулонах может быть уместна, когда сборщик шлангов нарезает несколько длин на месте. В этом случае укажите длину рулона, должен ли рулон быть непрерывным, как обрабатываются любые сращивания и какой метод резки утвержден на месте сборки.

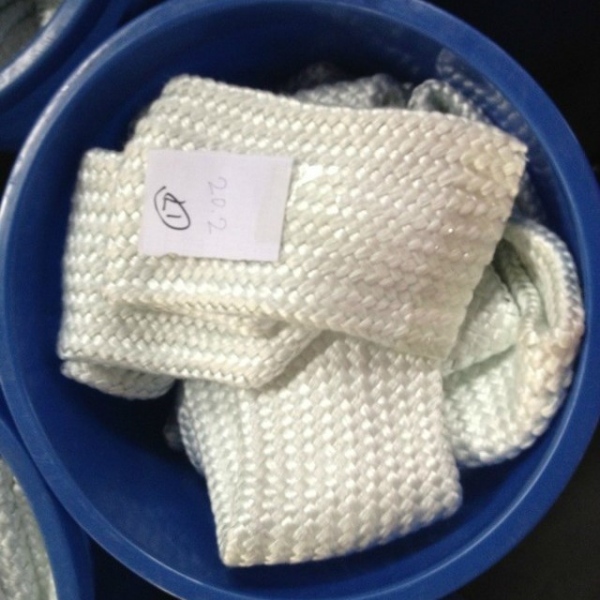

Нарезанные по размеру отрезки могут сократить объем работ по резке на месте и повысить повторяемость для установленных номеров сборочных деталей. Они требуют более жесткого контроля допуска по длине, состояния концов, маркировки и упаковки. Для многономенклатурной программы шлангов идентификация по артикулу может быть более важной, чем один лишь номинальный диаметр рукава.

BSTFLEX поддерживает поставку непрерывной длины и нарезанных отрезков для Стекловолоконный оплетенный рукав для шлангов. Подтвердите требуемый диаметр, длину отрезка, общее количество и формат упаковки в запросе коммерческого предложения.

Не превращайте базовый стекловолоконный рукав в огнестойкий защитный чехол

Стекловолокно является негорючим, но сам по себе этот факт не делает каждую оплетку из стекловолокна без покрытия полноценной системой огнезащиты. Продукт p195 позиционируется для защиты от истирания и базового теплового буфера. Его не следует выбирать в качестве замены проверенного огнестойкого чехла там, где прямое пламя, пожар от жидкости или тепловое воздействие более высокой интенсивности являются главным требованием.

Для гидравлических линий, требующих специального огнестойкого чехла с силиконовым покрытием, ознакомьтесь с разделом огнестойкий чехол для гидравлического шланга отдельно. Держите доказательства эффективности и ключевые слова двух семейств продуктов раздельными.

Что покупатели OEM должны указать в запросе коммерческого предложения

Для эффективного процесса предоставления образцов и коммерческих предложений укажите:

• наружный диаметр шланга;
• максимальный внешний размер фитинга или разъема;
• требуемая длина установленного покрытия;
• требуемая свободная длина резки, если она уже проверена;
• требование к непрерывному рулону или нарезанным отрезкам;
• количество штук или общая метражность;
• нормальные и пиковые температурные условия;
• основной источник износа и движение шланга;
• требуемая обработка обрезанного конца;
• требования к маркировке номеров деталей и упаковке.

Если посадка не определена, отправьте чертеж шланга или репрезентативный образец. Проверка установки первого изделия надежнее, чем выбор только по номинальному диаметру оплетки.

BSTFLEX поддерживает анализ применения, разработку образцов и спецификации повторных заказов посредством своих услуг OEM и индивидуального производства. Запишите утвержденный размер оплетки, длину реза, установленное покрытие и состояние концов, чтобы будущие заказы можно было воспроизвести по той же спецификации закупки.

Вопросы покупателей об эластичной оплетке из стекловолокна

Становится ли оплетка короче при расширении?

Может стать. Радиальное расширение изменяет геометрию оплетки и может уменьшить установленную длину. Фактическое изменение зависит от конструкции оплетки и диаметра, на который она устанавливается. Проверяйте длину реза на реальной сборке, а не используйте универсальный процент усадки.

Следует ли выбирать оплетку по наружному диаметру шланга или по наружному диаметру фитинга?

Важны оба размера. Наружный диаметр шланга определяет стандартную посадку при установке, в то время как самый крупный фитинговый элемент или соединитель определяет требование к пропускному отверстию при надевании оплетки с торца.

Можно ли запаивать обычную стекловолоконную оплетку горячим ножом?

Не стоит на это рассчитывать. Горячие ножи обычно используются для оплавления термопластичной плетеной оплетки, но обычное стекловолокно ведет себя иначе, чем термопластичный материал. Используйте метод резки и обработки торцов, одобренный для конкретной конструкции из стекловолокна.

Может ли оплетка поставляться предварительно нарезанной?

На странице продукта BSTFLEX в качестве вариантов поставки указаны как погонные метры, так и нарезанные отрезки. Для заказов с предварительной резкой укажите допуск по длине, состояние торцов, требования к маркировке и упаковке перед утверждением производства.

Запросить образцы или коммерческое предложение на стекловолоконные плетеные защитные чехлы для шлангов

Для изделия BSTFLEX Стекловолоконный плетеный защитный чехол для шлангов отправьте внешний диаметр шланга, максимальный размер фитинга, требуемую длину покрытия в установленном виде, потребность в отрезках или рулонах, количество и условия эксплуатации.

Свяжитесь с BSTFLEX, предоставив свой чертеж, образец или спецификацию для закупки. Если в условиях применения сочетаются истирание, необходимость установки на уже смонтированные детали, воздействие пламени или механическая защита, воспользуйтесь страницей выбора защиты гидравлических шлангов, чтобы сравнить подходящие конструкции перед оформлением заказа.
