Тканевые компенсаторы для вентиляторов и воздуходувок: выбор входа и выхода

Тканевые компенсаторы для вентиляторов и воздуходувок соединяют оборудование с прилегающими воздуховодами, компенсируя заданные перемещения и обеспечивая необходимую герметичность газового тракта. Их гибкая конструкция позволяет снизить передачу механической вибрации через соединение воздуховодов. Однако входной и выходной патрубки должны оцениваться отдельно: соответствие фланцу вентилятора — это лишь одна часть выбора компенсатора.

BSTFLEX производит неметаллические тканевые компенсаторы для промышленных газоходов, включая соединения вентиляторов. Для этих применений в спецификации необходимо учитывать местное давление, поток воздуха, вибрацию, температуру и геометрию крепления в совокупности.

Два соединения, два режима работы

В заявке на закупку двух гибких соединений для одного вентилятора следует указать, какой компонент относится к входу, а какой — к выходу. Эти позиции могут иметь разные размеры, условия давления, конфигурацию окружающих воздуховодов и требования к перемещениям.

На входе вентилятора

входной компенсатор вентилятора может работать в условиях разрежения. Когда внутреннее давление ниже атмосферного, гибкий элемент втягивается внутрь воздуховода. Его установочная форма и внутренний зазор должны учитывать это условие давления, а также заданные перемещения.

Зафиксируйте схему входа, включая близлежащие колена, заслонки, фильтры и переходы. Уточните, работает ли компенсатор с чистым воздухом, запыленным газом или влажным технологическим потоком. Слово «вход» не определяет температуру или химическое воздействие.

На выходе вентилятора

выходной компенсатор вентилятора требует собственной спецификации давления и расхода. В зоне нагнетания может наблюдаться неравномерный профиль скорости, а близлежащие элементы воздуховодов могут влиять на развитие потока.

Не следует автоматически относить каждый выходной компенсатор к работе при избыточном давлении. Повышение давления вентилятором само по себе не определяет давление относительно атмосферного ни на одном из соединений. Укажите местное нормативное и расчетное давление, четко обозначив знак, единицы измерения и точку отсчета.

Правило закупки: Используйте отдельные записи для входа и выхода, прежде чем решать, могут ли два компенсатора иметь одинаковую конструкцию материалов или артикул.

Разделяйте тепловое расширение, вибрацию оборудования и флаттер ленты

Это разные проектные исходные данные. Объединение их в одну запись под названием «допуск на вибрацию» оставляет важную информацию нераскрытой.

Тепловое расширение

Воздуховоды и подключенное оборудование меняют свое положение при нагреве и охлаждении. Укажите осевое сжатие, осевое растяжение, боковое смещение и угловое перемещение относительно согласованной монтажной базы.

Механическая вибрация

Повторяющиеся движения узла вентилятора могут передаваться на соединение. Предоставьте измеренную амплитуду, частоту, направление и место измерения, если они доступны. Скорость вращения вентилятора сама по себе не описывает смещение, которое должен компенсировать гибкий элемент.

Флаттер, вызванный давлением

Ткань может вибрировать в ответ на колебания давления или турбулентный поток, даже если прилегающее оборудование имеет ограниченные перемещения. Возникающее изгибание должно рассматриваться отдельно от медленного теплового расширения.

Гибкое соединение может уменьшить один из путей передачи вибрации; оно не исправляет дисбаланс рабочего колеса, поврежденный подшипник, ослабленный фундамент или неподходящий режим работы вентилятора. Вентилятор и компенсатор требуют скоординированной оценки при наличии чрезмерной вибрации.

Почему самая мягкая лента не всегда является лучшим соединителем для вентилятора

Очень податливая лента может легко компенсировать перемещения, но плохо реагировать на повторяющееся аэродинамическое воздействие. В местах установки вентиляторов конструкция материала должна балансировать между способностью к перемещению и устойчивостью к флаттеру.

В зависимости от условий эксплуатации, при анализе проекта можно рассмотреть другую армированную конструкцию, защитный вкладыш или изменения геометрии компенсатора. Увеличение веса или толщины ткани без проверки других требований не является полным решением.

Для оборудования с регулируемой скоростью укажите диапазон рабочих скоростей и определите любую скорость или положение заслонки, связанные с необычными движениями. Условие, которое кажется приемлемым в одной установившейся рабочей точке, может не соответствовать пуску, останову или работе при пониженной нагрузке.

Отделяйте виброизоляцию от шумоглушения

Снижение структурной вибрации — это не то же самое, что снижение воздушного шума, распространяющегося по воздуховоду. Гибкое соединение не следует покупать в качестве глушителя, если его акустические характеристики не были специально спроектированы и проверены.

Шум также может проникать через гибкую секцию. Там, где это важно, укажите акустические требования отдельно и согласуйте любую обработку с требованиями к тепловым и механическим перемещениям компенсатора. Не добавляйте внешнее звукоизоляционное одеяло или кожух, не проверив, не ухудшает ли это теплоотвод и не ограничивает ли перемещения.

Защитите гибкий элемент, не создавая препятствий для вентилятора

Внутренний направляющий вкладыш может защитить ленту от прямого воздействия газа и помочь справиться с флаттером, связанным с турбулентностью. Его крепление, ориентация и зазоры должны соответствовать соединению.

Анализ должен охватывать полный диапазон перемещений. Вкладыш, который не задевает прилегающие металлические части при останове, может мешать при сжатии или боковом смещении воздуховода. Острые края или точки контакта могут повредить ленту независимо от ее температурного рейтинга.

Для запыленных сред укажите информацию о частицах и предлагаемую защиту полости компенсатора. Для входного соединения также учитывайте последствия попадания незакрепленного компонента в нижестоящий вентилятор. Внутренние компоненты должны быть закреплены в соответствии с утвержденной конструкцией сборки.

Соединитель должен соответствовать схеме воздушного потока, а не только зазору

Колена, резкие переходы и заслонки вблизи вентилятора могут создавать дополнительные потери и неравномерный поток воздуха. Это обычно описывается как системный эффект. Он может влиять на производительность, шум и вибрацию вентилятора.

Установка тканевого компенсатора не устраняет эти аэродинамические проблемы. Укажите схему расположения близлежащих воздуховодов на чертеже запроса, а не просто предоставьте два фланцевых соединения.

Гибкий пролет, необходимый для компенсации перемещений, и длина воздуховода, необходимая для стабилизации потока, — это отдельные вопросы проектирования. Не предполагайте, что увеличение длины соединителя обеспечивает ту же производительность, что и правильно сконфигурированный прямой участок воздуховода. Поставщик вентилятора должен проверить геометрию входа и выхода, если пространство для установки ограничено.

Подбирайте материал в соответствии с фактическими условиями работы вентилятора

Компенсатор для вентилятора не всегда является массивным теплоизолированным узлом для высоких температур. И наоборот, не следует полагать, что легкий вентиляционный соединитель подходит для горячего или химически агрессивного технологического газа.

Соединения для вентиляторов чистого воздуха и нагнетательных вентиляторов

Для нагнетательного вентилятора определите температуру воздуха в конкретном месте соединения, внешние условия и рабочее давление. Если среда чистая, а температура умеренная, можно рассмотреть конструкцию из армированной ткани с покрытием, не предполагая, что необходим большой пакет теплоизоляции.

Компенсатор для FD вентилятора по-прежнему должен обладать заданными характеристиками герметичности, подвижности и динамическими показателями. Чистый воздух не отменяет необходимости оценки вибрации (флаттера) или способа крепления.

Соединения для дымососов и вытяжных систем

Компенсатор для ID вентилятора может быть установлен в различных точках системы очистки выхлопных газов. Укажите его положение относительно оборудования для пылеулавливания, охлаждения и мокрой очистки. Не делайте выводы о состоянии газа только на основании типа вентилятора.

Для горячего газа может потребоваться теплоизоляционный пакет для защиты герметизирующего слоя. Для таких условий обратитесь к нашему руководству по высокотемпературным тканевым компенсаторам. В условиях влажной или коррозионной среды требуется особое внимание к химической совместимости, конденсату и температуре на барьерном материале.

Стекловолоконное армирование, ткани с силиконовым покрытием, барьеры на основе PTFE и кремнеземные ткани выполняют разные функции. Наше руководство по материалам для тканевых компенсаторов объясняет, почему их не следует рассматривать как взаимозаменяемые спецификации для готовых компенсаторов.

Применение воздуходувок вне стандартных систем воздуховодов

Термин компенсатор для воздуходувки не устанавливает номинальное давление. Подтвердите тип оборудования и фактические условия эксплуатации перед предложением конструкции из ткани. Требования к давлению, пульсации или герметичности процесса могут потребовать использования другой технологии соединения.

Любые требования к работе в опасных условиях также должны быть указаны явно. Одной лишь термостойкости недостаточно для подтверждения пригодности для легковоспламеняющихся сред, горючей пыли или аварийных систем дымоудаления.

Подготовьте сравнительную таблицу для входа и выхода

Ниже приведен формат запроса, а не таблица номинальных характеристик изделия. Заполните оба столбца данными о вентиляторе и системе воздуховодов. Отметьте отсутствующую информацию как «неизвестно», а не копируйте значение с противоположного соединения.

Поддержка воздуховодов и определение монтажного положения

Не следует предполагать, что корпус вентилятора и гибкая вставка способны выдержать вес прилегающих воздуховодов, глушителей или другого оборудования. Согласуйте предполагаемую схему опор и допустимые нагрузки на сопряжения с проектировщиком системы.

Если вентилятор установлен на виброизоляторах, соединение должно компенсировать заданное относительное перемещение между оборудованием и воздуховодом. Не натягивайте короткую вставку, чтобы компенсировать неправильное расположение воздуховода, и не используйте соединение для принудительного выравнивания корпуса вентилятора.

Различайте монтажное расстояние между заданными плоскостями крепления и развернутую ширину сменного полотна. Зоны зажима и свободно перемещающаяся часть должны быть включены в утвержденный чертеж. Для круглых и прямоугольных сопряжений также требуются собственные детали фланцев и углов.

Когда можно использовать одну и ту же конструкцию с обеих сторон?

Общую конструкцию материалов можно рассматривать, когда оба режима работы находятся в пределах ее проверенных эксплуатационных ограничений. Это не обязательно означает, что готовые компоненты идентичны.

Различные формы фланцев, схемы отверстий, монтажные длины, варианты футеровки или требования к перемещению все равно могут потребовать отдельных чертежей и артикулов. Решение о закупке с целью сокращения ассортимента запасных частей должно следовать за инженерным сравнением, а не предшествовать ему.

Для повторных заказов OEM идентифицируйте входные и выходные детали единообразно на чертежах, этикетках и упаковке. Это помогает избежать установки размерно похожего компонента в неправильное положение во время технического обслуживания.

Зафиксируйте исходные данные при вводе в эксплуатацию

Во время авторизованной процедуры ввода в эксплуатацию зафиксируйте утвержденное монтажное положение, рабочее состояние вентилятора и любые допустимые внешние наблюдения за соединениями. Отметьте, появляется ли необычное движение только при определенных скоростях или настройках управления.

Осмотр или регулировка, требующие ручного доступа, должны выполняться в соответствии с процедурами изоляции и безопасной работы на объекте. Остановленный двигатель сам по себе не устраняет давление, накопленное тепло или возможность вращения под действием потока воздуха. Не прикасайтесь к вибрирующей вставке и не регулируйте зажимы на работающей системе.

Для существующего соединения с повторяющимися повреждениями сохраните историю эксплуатации и фотографии перед заказом новой вставки. руководство по поиску неисправностей и осмотру тканевых компенсаторов предоставляет отдельную структуру для расследования этой проблемы.

Запросить изготовление компенсатора для вентилятора или воздуходувки по индивидуальному заказу

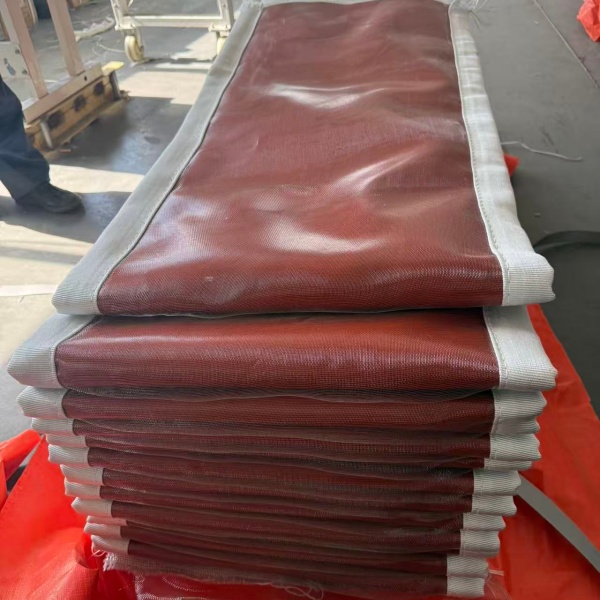

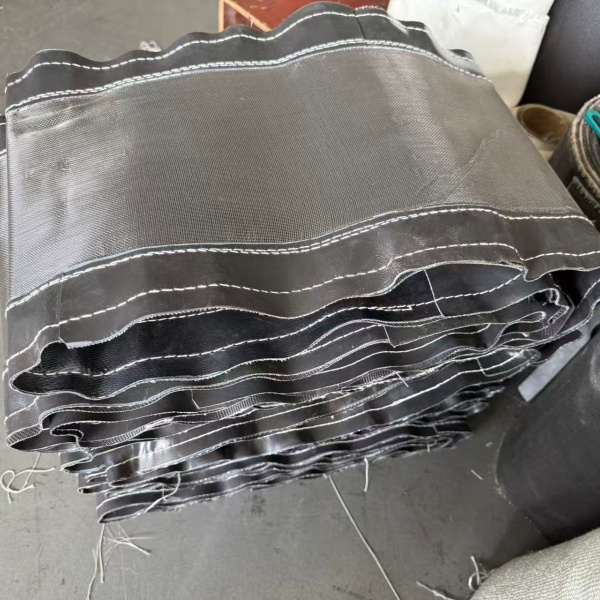

BSTFLEX поддерживает изготовление гибких вставок на основе чертежей и узлов воздуховодов для конкретных применений. Наши производственные возможности по изготовлению тканевых компенсаторов включают круглые, прямоугольные и нестандартные конфигурации, оцененные с учетом предоставленных условий эксплуатации.

Отправьте данные о входе и выходе, чертеж расположения вентилятора, диапазон скоростей, температуру, давление, рабочую среду, требования к перемещению и запрашиваемый объем поставки. Приложите фотографии и историю обслуживания для заменяемых деталей, а также количество и требуемую дату поставки.

Ознакомьтесь со страницей продукта по изготовлению неметаллических тканевых компенсаторов по индивидуальному заказу для выбора вариантов конфигурации. Цель состоит в том, чтобы получить правильно спроектированное соединение с каждой стороны вентилятора, а не просто два куска гибкой ткани с подходящими размерами.
