Тканевые компенсаторы для цементных заводов и каналов печей

Тканевые компенсационные швы для цементных заводовЭто гибкие соединения, используемые в промышленных газопроводах для компенсации заданных тепловых деформаций и смещения оборудования. В воздуховодах, связанных с печами, вытяжными системами предварительного нагрева и контурами охлаждения клинкера, их конструкция должна учитывать условия в каждом отдельном соединении, а не просто самую высокую температуру, связанную с производственной линией.

Термостойкий ремень все еще может быть поврежден абразивным потоком, застрявшей пылью или контактом с футеровкой. Замена, подходящая к существующим фланцам, может оказаться непригодной, если допуск на перемещение или технические характеристики неполны.

Компания BSTFLEX производитнеметаллические тканевые компенсационные швы, изготовленные на заказдля промышленных систем горячего воздуха, вытяжной вентиляции и дымовых газов. В цементных проектах отправной точкой является расположение оборудования, технологические условия и требуемые перемещения в каждом соединении.

Объем:Данная статья посвящена гибким соединениям между стационарными секциями воздуховодов и оборудованием. В ней не описываются вращающиеся входные или выходные уплотнения вращающейся печи, а также компенсационные зазоры в огнеупорной футеровке.

Один цементный завод, несколько различных типов воздуховодов.

«Компенсационный шов цементной печи» — это неполное описание работы. Укажите на чертеже установки соединение воздуховода и то, что через него проходит. Соединение выхлопной системы предварительного подогревателя и соединение системы рекуперации тепла охладителя должны быть описаны отдельно, даже если их размеры схожи.

Истирание пылью и накопление пыли — это разные проблемы.

При работе с газом, содержащим твердые частицы, внутренний защитный слой может предохранять гибкий ремень от прямого воздействия газа и частиц. Барьер для предотвращения накопления частиц выполняет другую функцию: ограничивает скопление частиц в полости соединения. Барьер не заменяет защитный слой, и ни один из этих компонентов не заменяет элемент газоуплотнения.

Это различие имеет значение при исследовании поврежденного соединения. Износ поверхности предполагает иное исследование, чем образование полости, заполненной материалом. Простое использование более плотной ткани может не изменить первоначальный путь проникновения влаги.

При работе с пылью попросите проектировщика объяснить, как конструкция справляется с прямым потоком, попаданием твердых частиц в полость и пространством, необходимым для перемещения. Укажите ориентацию установки и направление потока. Не добавляйте рыхлую набивку и не заделывайте видимый зазор без согласования; импровизированное изменение может помешать запланированному перемещению.

Отрицательное давление меняет внешний вид утечки.

На гибкий элемент действует давление. Когда воздуховод работает при давлении ниже атмосферного, наружный воздух может проникать через утечку, а не технологический газ выходить наружу. Следовательно, отсутствие видимого пылевого шлейфа не доказывает герметичность соединения.

Отрицательное давление также может втягивать ремень внутрь. При анализе конструкции следует учитывать его положение относительно облицовки и других внутренних компонентов, включая влияние одновременного перемещения воздуховода. Соединение, которое выглядит прозрачным в выключенном состоянии, может не иметь такого же зазора во время работы.

Укажите знак, единицы измерения, нормальное значение и расчетные пределы давления. Укажите известные колебания давления вблизи вентиляторов или заслонок. Опишите наблюдаемое колебание, а не предполагайте, что каждая движущаяся лента ведет себя нормально.

Снижение притока воздуха может быть целью технического обслуживания, но любое заявленное улучшение энергоэффективности вентиляторов или технологической эффективности должно основываться на измерениях, проведенных на предприятии. Одна лишь замена ткани не гарантирует экономии.

Разделите температуру процесса и температуру материала.

Поток газа, изоляция и наружная уплотнительная мембрана не обязательно работают при одинаковой температуре.высокотемпературный тканевый компенсационный шовДля защиты материалов, обеспечивающих гибкость и герметизацию газов, может использоваться термоусадочная пленка.

При выборе материалов необходимо определить функцию каждого компонента. Стекловолокно может служить армирующим материалом; ткани с силиконовым покрытием или конструкции на основе ПТФЭ могут использоваться в качестве гибких покрытий или герметизирующих слоев; текстильные материалы на основе диоксида кремния и подходящая изоляция могут обеспечить дополнительную тепловую защиту там, где это необходимо. Их пригодность зависит от конкретных условий эксплуатации и конструкции в целом.

Не существует универсального «покрытия для цементного завода», которое одновременно учитывало бы температуру, химический состав, истирание и движение. При выборе покрытия необходимо учитывать технологическую среду, а также наличие влаги или конденсата, а не только опубликованное значение термостойкости.

Для проведения теплотехнического обследования необходимо предоставить данные о нормальной температуре, максимальной допустимой температуре и продолжительности колебаний, условиях запуска и остановки, а также о существующей схеме теплоизоляции воздуховода. Не следует закрывать компенсационный шов дополнительной внешней изоляцией, если это не предусмотрено утвержденным проектом. Изменение теплоотвода может повлиять на температуру гибкого элемента.

Проверьте шарнир в его подвижном положении.

Компенсационные швы из ткани могут компенсировать движение в нескольких направлениях, если они спроектированы с учетом заданной комбинации. В проекте следует указать осевое сжатие, осевое растяжение, боковое перемещение в обоих поперечных направлениях и угловое смещение. Укажите, какие движения происходят одновременно.

Разделите положение при холодной установке и рабочее смещение. Постоянное смещение, преднамеренная предварительная настройка и циклическое движение не являются взаимозаменяемыми элементами на чертеже.

Для прямоугольных воздуховодов запросите информацию об углах и осмотр всего периметра. Размеры отверстия сами по себе не определяют форму ленты, геометрию зажима или доступный зазор для облицовки. Наше руководство попрямоугольные тканевые компенсационные швы для промышленных воздуховодоврассматривает эти размерные аспекты.

Инженер-проектировщик также должен подтвердить, что схема соединения и окружающие опоры являются подходящими. Спецификация компенсационных швов не должна полагаться на гибкость ткани для компенсации неустановленных структурных перемещений.

Перед изменением характеристик ознакомьтесь с описанием характера повреждений.

Используйте результаты проверки для формулирования вопросов, а не для мгновенного постановки диагноза. Приведенные ниже примеры служат лишь отправной точкой для расследования, а не доказательством конкретного механизма отказа.

Зафиксируйте, когда впервые появилось повреждение и что изменилось до этого. Измененные условия эксплуатации следует явно указать, а не скрывать в повторном заказе на предыдущий номер детали.

Рассматривайте замену оборудования во время останова как определенный рабочий пакет.

Перед плановым отключением разделите объем поставки на гибкий элемент, внутреннюю защиту и металлоконструкции. Укажите, включает ли заказ только сменный ремень, ремень с изоляцией или компонентами для контроля накопления влаги, или же комплектный узел.

Перед выбором формы доставки убедитесь в наличии доступа. Для конвейерной ленты замкнутого контура, конвейерной ленты открытого типа, требующей согласованного закрытия площадки, и секционной сборки действуют разные требования к монтажу. Перед доставкой согласуйте инструкции по соединению, комплектующие, подготовку отверстий и ответственность за работы на площадке.

Для существующих соединений различайте измеренные монтажные расстояния и окончательные размеры заменяемого ремня. Используйте утвержденный чертеж и протокол обследования, а не только размеры изношенного компонента. См.Как измерить и выбрать подходящий деформационный шов для ткани.для получения подробной информации о процедуре обследования.

Безопасность при проведении инспекций:Для осмотра или разборки требуется авторизованное отключение, изоляция, безопасные температуры, сброс давления и соответствующий доступ. При необходимости соблюдайте требования разрешения на эксплуатацию объекта и процедуры работы в замкнутых пространствах. Не ослабляйте действующее соединение воздуховода и не нарушайте целостность отложений без утвержденного плана работ.

После получения проверьте предоставленный комплект и идентификационные данные на соответствие утвержденным документам. Устраните недостающие компоненты или неясные инструкции по установке до начала отключения электроэнергии.

Что отправлять вместе с запросом предложений по деформационным швам для цементного завода?

Полезный запрос позволяет связать бирку оборудования с условиями его эксплуатации и чертежом. Для каждого узла следует составлять отдельную запись, а не объединять различные функции в рамках одной общей спецификации.

Место и формат.Укажите тип воздуховода, предварительного нагревателя, охладителя, соединения с системой рекуперации тепла, пылесборника или вентилятора, относящиеся к печи. Приведите информацию о составе газа, влажности, содержании твердых частиц, направлении потока и имеющихся данных о скорости.

Диапазон рабочих параметров.Укажите нормальные и расчетные температуры, амплитуду колебаний, положительное или отрицательное давление, известные колебания и режимы работы, относящиеся к данному соединению.

Геометрия и движение.Приложите чертеж соединения, монтажную документацию, детали фланца, схему расположения вкладышей, данные о холодной предварительной обработке (где применимо) и отдельно указанные требования к перемещению. Четко обозначьте неопределенные размеры и неизвестные значения.

Объем поставок и перебоев.Укажите количество, компоненты, предлагаемые для повторного использования, запрашиваемую форму поставки, ограничения доступа, требуемую дату поставки и планируемый период простоя. Приложите фотографии и историю эксплуатации заменяемых компонентов.

Запросите ценовое предложение, в котором будут указаны предлагаемые строительные работы, включенные компоненты, допущения и информация, необходимая для получения разрешения. Более низкая цена не является эквивалентной, если требования к облицовке, изоляции или закрытию участка различаются.

Компенсационные швы из ткани на заказ для цементных воздуховодов

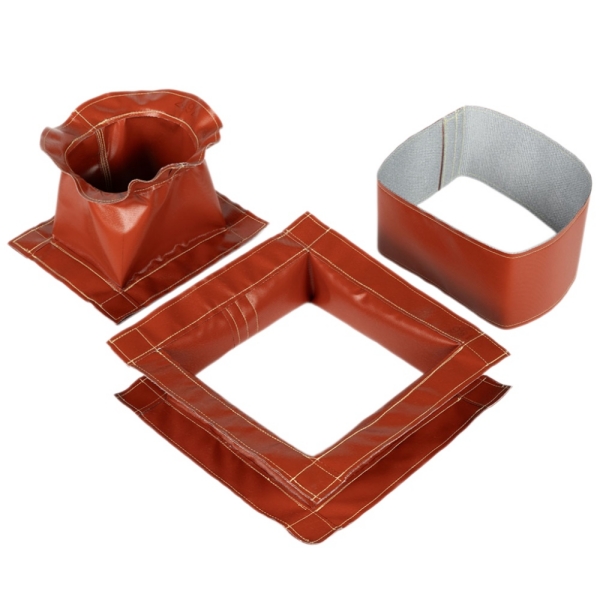

Компания BSTFLEX предлагает круглые, прямоугольные и изготовленные на заказ изделия.неметаллические тканевые компенсационные швыдля промышленных воздуховодов. Гибкие ленты и узлы, разработанные с учетом конкретных задач, могут быть оценены по чертежам заказчика, размерам и условиям эксплуатации.

При проектировании цементного завода необходимо одновременно предоставить информацию о месте подключения и технологические данные. Не следует рассматривать вытяжную нагрузку предварительного подогревателя, подключение к охладителю клинкера и вход вентилятора как взаимозаменяемые только потому, что все три относятся к одной производственной линии.

Целью закупки является получение соединения, которое соответствует утвержденному типу соединения, компенсирует его движение и защищено от воздействия реального технологического процесса, а не просто ремня с маркировкой более высокой температуры.

Запросите расчет стоимости компенсационных швов из ткани для вашего цементного завода.
