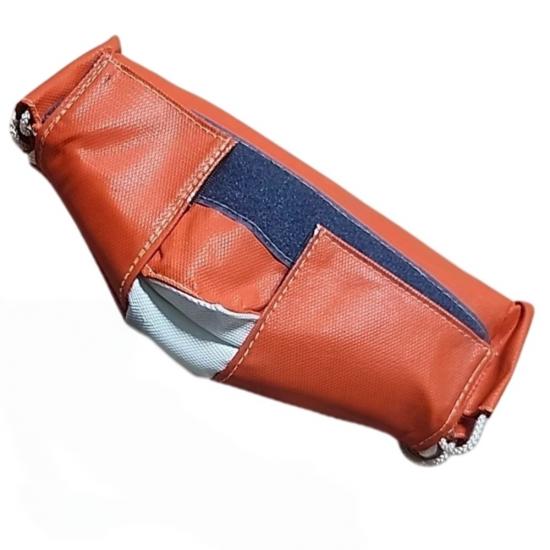

Изоляционная оболочка для конденсатоотводчика

Теплоизоляционный кожух пароотводчика представляет собой съемный теплоизоляционный чехол, повторяющий форму промышленного пароотводчика и его утвержденного изоляционного слоя. Он помогает закрыть изоляционный зазор между паропроводом и трубопроводом конденсата, позволяя обслуживающему персоналу получить доступ к пароотводчику для проверки, очистки или замены.

Компания BSTFLEX изготавливает каждую оболочку в соответствии с установленным сифоном, а не только исходя из номинального диаметра трубы. Тип сифона, размеры корпуса, схема подключения, ориентация, встроенный фильтр, точка продувки и доступ для испытаний — все это влияет на окончательный внешний вид.

Почему паровым ловушкам необходим съемный защитный кожух?

Пароотводчики требуют регулярного осмотра, поскольку загрязнение, износ, засорение и внутренние повреждения могут влиять на отвод конденсата и воздуха из паровой системы. При проверке или вскрытии пароотводчика может потребоваться удаление постоянной изоляции. После удаления изоляции ее не всегда удается восстановить должным образом.

Многоразовый защитный кожух можно открыть, не повредив изоляционный блок. После осмотра и возвращения ловушки в эксплуатацию, обычно можно установить тот же самый кожух обратно. Отверстия и съемные клапаны могут быть расположены вокруг тех точек, до которых необходимо добраться специалистам.

• Обеспечивает съемное теплоизоляционное покрытие вокруг одобренного корпуса ловушки.
• Помогает уменьшить количество открытых горячих поверхностей в зонах обслуживания.
• Обеспечивает доступ для тестирования и профилактического обслуживания.
• Может использоваться с интегрированными фильтрами, заглушками и соединениями для продувки.
• Поддерживает повторное удаление и повторную установку.
• Может быть обозначен номером ловушки или местоположением в паровой системе.

Убедитесь, что пароотводчик может быть изолирован.

Не все пароотводчики должны быть полностью закрыты. Некоторые термостатические или термочувствительные пароотводчики используют теплоотдачу от тела в качестве части своего рабочего цикла. Закрытие неподходящего участка может изменить время срабатывания или нарушить нормальную работу.

Перед заказом защитного кожуха необходимо уточнить допустимые границы теплоизоляции у производителя пароотводчиков, инженера предприятия или в соответствии со спецификацией системы. По возможности укажите марку, модель и принцип работы пароотводчика. Компания BSTFLEX изготавливает защитный кожух в соответствии с утвержденными границами, но не определяет, можно ли изолировать пароотводчик неизвестной конструкции.

Типы паровых ловушек

После подтверждения требований к теплоизоляции для различных конструкций ловушек можно рассмотреть возможность использования нестандартных защитных кожухов:

• Термодинамические дисковые паровые ловушки
• Поплавковые и термостатические паровые ловушки
• Пароотводчики в виде перевернутых ковшей
• Термостатические ловушки сбалансированного давления
• Биметаллические паровые ловушки
• Оборудование для отвода конденсата под давлением
• Пароотводчики со встроенными фильтрами
• Ловушечные станции, собранные с использованием соединений, фланцев и испытательных клапанов.

Рисунок крышки должен соответствовать фактической ориентации при установке. Для горизонтальных и вертикальных сифонов, а также для универсальных соединителей могут потребоваться разные затворы и точки доступа, даже если размер соединения одинаков.

Что может входить в комплект куртки

В зависимости от утвержденного проектного решения, защитная оболочка может покрывать только корпус ловушки или распространяться на отдельные соединения. Для смежных запорных клапанов, фланцев и фильтров часто предпочтительнее использовать отдельные защитные оболочки, поскольку в этом случае каждый компонент можно обслуживать независимо.

• Корпус паровой ловушки
• Утвержденные зоны подключения входного и выходного патрубков
• Встроенный сетчатый фильтр
• Съемная крышка для доступа к фильтру.
• Фигурное отверстие вокруг продувочного клапана
• Доступ к порту тестирования или датчику
• Идентификационное окно или постоянная этикетка оборудования
• Перекрытие с прилегающей изоляцией трубы.

Материальная конструкция

Температурный предел одной ткани не является пределом температурного режима готовой оболочки. Полный комплект включает в себя изоляционный сердечник, внутреннюю подкладку, нитки, крепежные элементы и детали монтажа. Выбор материала должен основываться на рабочей температуре и условиях внешнего воздействия.

Необходимая информация для измерений

В качестве отправной точки предпочтительнее использовать чертеж модели ловушки. Если чертеж недоступен, предоставьте четкие фотографии и следующие размеры:

1. Производитель и модель ловушки (если известны).
2. Принцип работы или тип ловушки
3. Наружные диаметры входного и выходного патрубков
4. Тип соединения: резьбовое, приварное, фланцевое или универсальное.
5. Общая длина, ширина и высота тела.
6. Размеры от центральной линии до кузова
7. Ориентация установки и направление потока конденсата.
8. Расположение и размеры защитных колпачков, заглушек и продувочных клапанов фильтров.
9. Контрольные точки, места расположения датчиков и зоны, которые должны оставаться видимыми.
10. Наружный диаметр изоляции прилегающей трубы
11. Зазор от пола, стен, опор и расположенных рядом вентилей.
12. Информация о рабочей температуре, давлении и условиях окружающей среды.

На фотографиях сифон должен быть показан с обеих сторон, сверху и снизу, где это возможно. На фотографиях следует отметить утвержденную границу теплоизоляции и требуемое направление отверстия.

Доступ для тестирования и технического обслуживания

Пароотводчики могут проверяться с помощью температурных, ультразвуковых или других утвержденных заводом методов. Для проведения испытаний рубашку можно полностью снять, или же она может включать в себя смотровой люк, если место проведения испытаний известно. Способ доступа следует согласовать до начала производства, чтобы люк не открывал ненужную область во время нормальной эксплуатации.

Крышки фильтров, продувочные клапаны и дренажные каналы должны оставаться в рабочем состоянии. Крышка не должна направлять утечку или отводимый конденсат в изоляционный сердечник. В тех случаях, когда ловушка состоит из нескольких компонентов, пронумерованные отдельные крышки обычно обеспечивают лучший доступ, чем одно большое покрывало.

Схема расположения элементов конструкции паровой ловушки.

Полный комплект ловушки для паров может включать в себя запорный клапан, расположенный перед ней, фильтр-сетку, паровой конденсатоотводчик, обратный клапан, запорный клапан, расположенный после неё, и соединительные трубопроводы. Эти компоненты не обязательно должны быть заключены под одной крышкой. Модульная конструкция позволяет открывать и заменять каждый элемент без снятия изоляции со всей станции.

Компания BSTFLEX может изготавливать отдельные маркированные кожухи для ловушки, прилегающих клапанов, фланцев и участков труб. Нахлесты на концах позволяют отдельным кожухам стыковаться без их окончательного соединения.

Установка

1. Убедитесь, что защитная оболочка соответствует номеру ловушки, модели и месту установки.
2. Следуйте установленной процедуре при работе с находящимся под напряжением или изолированным паровым оборудованием.
3. Перед установкой теплоизоляции проверьте сифон и соединения на наличие активных утечек.
4. Установите опорную конструкцию так, чтобы она не загораживала точки продувки, испытаний или осмотра.
5. Совместите входное и выходное отверстия с прилегающей изоляцией трубы.
6. Защелки следует затягивать постепенно, равномерно распределяя натяжение.
7. Убедитесь, что метки, направление потока и необходимые элементы управления остаются видимыми.
8. Убедитесь, что защитная оболочка не мешает работе ловушки или дренажу.

Проверка и повторное использование

Снимите защитную оболочку в соответствии с процедурой технического обслуживания оборудования и положите ее на чистую сухую поверхность. Перед повторной установкой осмотрите наружное покрытие, внутреннюю облицовку, швы, крепежные элементы и изоляционный сердечник. Влажную или химически загрязненную изоляцию следует исследовать, а не закрывать повторно.

Не используйте защитный кожух для маскировки активной протечки. Любое протекающее соединение, поврежденный сифон или вышедший из строя компонент должны быть отремонтированы и обезврежены до того, как изоляционный кожух будет возвращен в эксплуатацию.

Куртки для защиты от наружных паровых ловушек

Для наружных ловушек необходимо тщательно контролировать попадание воды. Можно использовать атмосферостойкие ткани в сочетании с защищенными швами, подходящими нахлестными соединениями и установкой с учетом дренажа. Запорное сооружение должно оставаться доступным и не должно быть обращено к месту, где может скапливаться дождевая вода или конденсат.

Теплоизоляция снижает теплопередачу, но не гарантирует защиту от замерзания во время остановки или прекращения подачи пара. Для проектов, работающих в условиях низких температур, помимо съемной рубашки охлаждения могут потребоваться системы обогрева трубопроводов, дренажные системы или другие инженерные решения.

Поставка оригинальных запчастей и запасных частей.

BSTFLEX поддерживает разработку прототипов, проекты по замене оборудования и серийное производство OEM-продукции. Оболочки могут быть изготовлены по техническим чертежам, размерам, полученным на месте эксплуатации, фотографиям, шаблонам или утвержденным образцам. На постоянных этикетках может быть указан номер ловушки, номер линии, секция оболочки и направление установки.

При выполнении работ по замене необходимо выявить любые проблемы с предыдущей оболочкой, такие как заблокированный доступ для тестирования, помехи для продувочного клапана, неудобные застежки или неправильная ориентация. Эта информация позволит исправить проблему в новой выкройке, а не просто скопировать ее.

Сопутствующие съемные изоляционные материалы

• Съемные теплоизоляционные одеяла и куртки
• Съемная теплоизоляционная оболочка трубы
• Съемный изоляционный чехол для колена и фитинга трубы.
• Съемная изоляционная крышка фланца
• Съемные изоляционные кожухи клапанов
• Съемный фильтрующий изоляционный чехол на заказ
• Изготовление съемных теплоизоляционных одеял на заказ.

Часто задаваемые вопросы

Можно ли обшить теплоизоляцией все пароотводящие ловушки?

Нет. Конструкция некоторых теплоотводов может зависеть от теплопотерь или иметь участки, которые должны оставаться открытыми. Перед заказом уточните допустимые пределы теплоизоляции у производителя теплоотводов, инженера предприятия или в соответствии со спецификацией системы.

Может ли в конструкцию рубашки входить встроенный фильтр?

Да, если конструкция обеспечивает удобный доступ к крышке фильтра, сетке и точке продувки. Отдельный клапан или разделительная рубашка могут упростить техническое обслуживание.

На одну куртку поместится несколько моделей охотничьих ружей?

Только при условии достаточного сходства внешних размеров, расположения соединений, ориентации при работе и требуемых точек доступа. Каждую модель следует проверить перед назначением на один и тот же шаблон.

Следует ли включать запорные клапаны в рубашку пароотводчика?

Отдельные кожухи клапанов обычно более практичны. Они позволяют проводить обслуживание клапана или ловушки без демонтажа всей теплоизоляции станции.

Можно ли проверить ловушку, не снимая всю оболочку?

При наличии информации об утвержденной точке проверки можно добавить смотровой люк. В зависимости от процедуры на предприятии и конструкции ловушки, некоторые методы осмотра могут потребовать полного демонтажа люка.

Можно ли носить эту куртку на улице?

Да. Внешний материал, швы, нахлесты, заделки и направление монтажа должны быть выбраны с учетом воздействия погодных условий. Наружную изоляцию также следует периодически осматривать на предмет проникновения воды.

Закажите изготовление теплоизоляционного кожуха для паровой ловушки по индивидуальному заказу.

Отправьте в BSTFLEX модель пароотводчика, размер соединения, ориентацию при установке, рабочую температуру, количество, фотографии и имеющиеся чертежи. Мы проверим утвержденные параметры изоляции, материалы, конструкцию кожуха и доступ для технического обслуживания, прежде чем подтвердить спецификацию производителя.
