Съемные изоляционные крышки для отводов и фитингов BSTFLEX изготавливаются по индивидуальному заказу для промышленных отводов, тройников, переходников и других элементов трубопроводов неправильной формы. Многоразовые секции повторяют геометрию фитинга, соединяются с прилегающей изоляцией трубы и могут быть сняты для осмотра или технического обслуживания без разрушения всей системы изоляции.
заказ (MOQ):
1Промышленные фитинги нарушают простую цилиндрическую форму прямой трубы. Отводы меняют направление, тройники образуют ответвления, а переходники соединяют трубы разного диаметра. Эти изменения затрудняют резку, подгонку и удаление обычной изоляции без образования зазоров.

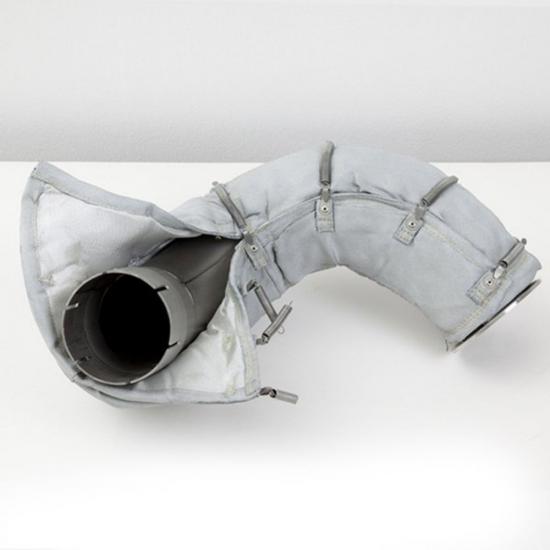

Компания BSTFLEX производит съемные изоляционные чехлы, повторяющие геометрию отводов, тройников, переходников и сопутствующих фитингов. Каждый чехол имеет форму, соответствующую изоляции прилегающей трубы, при этом сохраняется доступ к фитингу, сварным швам и расположенным рядом компонентам. Многоразовая конструкция может быть снята во время осмотра или технического обслуживания и установлена повторно после завершения работ.
Фланцы, клапаны, насосы и прямые участки труб имеют собственные съемные изоляционные материалы. Разделение этих компонентов позволяет крышке фитинга принимать правильную форму и дает возможность ремонтным бригадам открывать только тот участок, который нуждается в обслуживании.
Плоское прямоугольное одеяло может мяться или отслаиваться при обертывании вокруг изогнутого колена. В тройнике три отверстия трубы должны правильно совпадать. Переходник должен иметь два разных диаметра концов и контролируемый переход между ними. Если рисунок не соответствует фитингу, изоляция может сжаться в одном месте и оставить открытый зазор в другом.
В конструкции BSTFLEX используются профильные панели, сегментированные кривые, усиленные швы и подогнанные отверстия, повторяющие эти профили. Перекрывающиеся клапаны могут соединять покрытие с соседними прямыми трубными оболочками или постоянной изоляцией. Цель — практичная съемная конструкция, а не свободный лист, привязанный к неровному элементу.

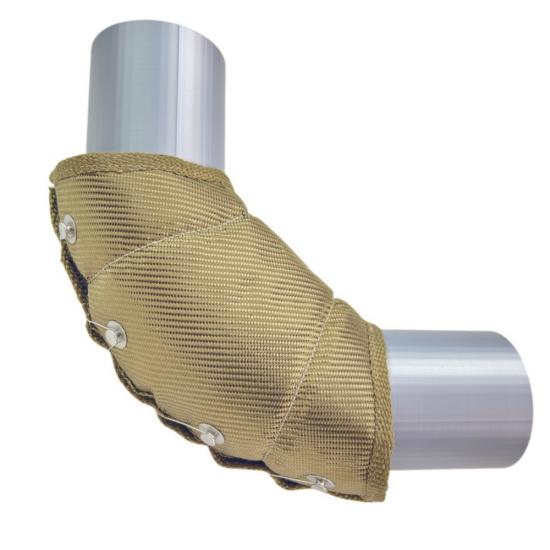

Сегментированный рисунок повторяет изгиб колена трубы. Количество и форма панелей зависят от угла колена, радиуса осевой линии, диаметра трубы и толщины изоляции. Заглушка может располагаться снаружи или внутри изгиба в зависимости от имеющегося зазора.
Двухсекционная или многосекционная конструкция может использоваться, когда колено находится близко к стене, полу или соседней линии. Отдельные секции уменьшают пространство, необходимое для монтажа, и позволяют демонтировать одну сторону независимо.
Крышка тройника имеет отверстия для основной трубы и ответвления. Для равносторонних и редукционных тройников требуются разные схемы расположения. Необходимо уточнить угол ответвления, диаметр трубы и доступную прямую длину со всех трех сторон.
Переходная муфта используется для соединения труб двух диаметров. Концентрические переходники, как правило, симметричны относительно центральной линии, тогда как для эксцентрических переходников необходимо определить плоскую сторону и ориентацию при установке до изготовления шаблона.

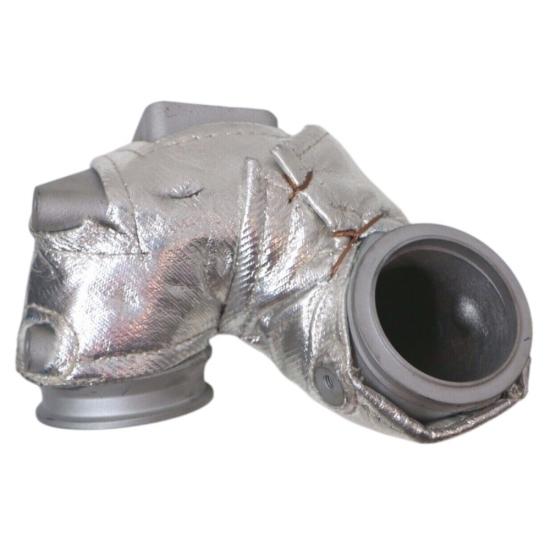

Изготовление переходных элементов, сварных ответвлений и нестандартных фитингов может осуществляться по чертежу, шаблону, трехмерным измерениям или физическому образцу. Фотографии с разных ракурсов помогают подтвердить зазор при монтаже и положение запорного узла.
| Компонент покрытия | Типичные варианты | Цель |
|---|---|---|
| Внешний защитный слой | Стекловолокно с силиконовым покрытием,Стекловолокно с покрытием из ПТФЭ, алюминированное стекловолокно или другие термостойкие ткани с покрытием. | Защищает от повреждений при транспортировке, воздействия масла, влаги, погодных условий, истирания и загрязнения рабочей зоны. |
| Изоляционный сердечник | Стекловолоконный иглопробивной мат, кремнеземный иглопробивной мат, изоляция из керамического волокна или изоляция на основе аэрогеля. | Обеспечивает тепловое сопротивление вокруг фитинга. |
| Термоподводка для лица | Стекловолоконная ткань, кремнеземная ткань, фольга из нержавеющей стали или сетка из нержавеющей стали. | Содержит теплоизоляцию и обращена к нагреваемому элементу. |
| Система крепления | D-образные кольца и ремни, крючки из нержавеющей стали, пружины, проволока для шнуровки, пряжки или другие многоразовые застежки. | Обеспечивает надежное крепление панелей заданной формы и позволяет многократно открывать их. |
| Усиление | Булавки для квилтинга, локальные износостойкие заплатки, сетка из нержавеющей стали, усиленные швы и защита краев. | Контролирует перемещение изоляции вокруг изогнутых или разветвленных форм. |
Конструкция всего покрытия должна быть разработана с учетом рабочей температуры. Температура, указанная в техническом паспорте материала, не автоматически становится номинальной температурой готового изделия. Необходимо учитывать внешний слой ткани, внутреннюю подкладку, изоляционный сердечник, нитки, крепежные элементы, толщину и условия монтажа.
Для стандартного локтевого сустава предоставьте следующую информацию:
Если радиус осевой линии неизвестен, пришлите квадратную фотографию в профиль с измерительной шкалой и запишите расстояние между опорными точками осевой линии трубы. Для нестандартных отводов рекомендуется использовать чертеж или физический шаблон.
Для тройника запишите диаметр основной трубы, диаметр ответвления, угол ответвления и расстояние от центра до конца во всех направлениях. Укажите, является ли фитинг равносторонним или переходным тройником. Укажите достаточную прямую длину, чтобы защитная оболочка перекрывала прилегающую изоляцию.
Для переходника укажите большой и малый диаметры трубы, общую длину переходника и ориентацию при установке. Для эксцентрикового переходника четко укажите, находится ли плоская сторона сверху, снизу или сбоку. На фотографиях должен быть показан переходник в установленном положении.
Крышка фитинга должна плотно прилегать к прилегающей изоляции, не требуя от ремонтных бригад удаления лишнего участка оболочки трубы. В зависимости от диаметра трубы, температуры и предпочтений объекта могут использоваться концевые клапаны, затягивающие шнуры, ремни или фасонные нахлесты.
Если в соседней трубе используются съемные оболочки, каждому компоненту может быть присвоен собственный идентификационный номер. Если соседняя труба имеет постоянную изоляцию и металлическую оболочку, размер защитного кожуха фитинга должен соответствовать конечному наружному диаметру, а не только диаметру самой трубы.
Хорошо спроектированная крышка должна быть съемной в пределах доступного пространства вокруг фитинга. Самый быстрый способ закрытия неэффективен, если он обращен к стене или другой трубе. На чертеже или фотографиях должно быть показано предпочтительное направление открытия и пространство, доступное для освобождения ремней, пружин или проволоки.
На горизонтальных наружных трубопроводах швы и нахлесты должны располагаться таким образом, чтобы предотвратить попадание воды. На вертикальных фитингах конструкция может потребовать дополнительной опоры, чтобы изоляционный сердечник и секции покрытия не смещались вниз во время эксплуатации.
После снятия чехла убедитесь, что он сухой, и избегайте резких загибов, которые могут повредить или сместить изоляционный сердечник. Перед повторной установкой осмотрите внутреннюю обшивку, швы, крепежные элементы и формованные панели. Влажный, загрязненный или сильно сжатый сердечник следует проверить перед возвращением чехла в эксплуатацию.
Поверхность соединения и зоны сварных швов следует осматривать в соответствии с планом технического обслуживания объекта. Съемная изоляция обеспечивает доступ, но не заменяет программу владельца по предотвращению коррозии, протечек или обеспечению механической целостности.
Компания BSTFLEX может производить прототипы, проектные партии и серийные партии защитных кожухов для труб OEM-производителей. Информация для производства может быть разработана на основе чертежей, замеров, шаблонов, фотографий или утвержденного образца. Для идентификации объекта могут быть добавлены номера оборудования, номера линий, монтажные стрелки, обозначения секций и информация об упаковке проекта.
При замене существующей крышки укажите, правильно ли подошла оригинальная, и выявите любые проблемные места крепления, открытые зазоры или точки соприкосновения. Копирование изношенного образца без этой информации может привести к возникновению той же проблемы при установке.
Ненадежно. Отводы с большим и малым радиусом имеют разные кривизны и габаритные размеры. Правильный радиус или размеры фитинга следует подтвердить перед изготовлением.
Нет. Угол наклона изменяет геометрию панели, положение концов и способ закрытия. Требуются отдельные выкройки.
Обычно предпочтительнее использовать отдельную крышку для тройника. Она точнее повторяет форму ответвления и позволяет открывать тройник, не демонтируя длинные прямые участки трубы.
Да. Укажите окончательный наружный диаметр существующей изоляции и облицовки, а не только диаметр голой трубы. Затем можно будет изготовить защитный кожух фитинга с подходящим нахлестом по краям.
Да, после трассировки проверяются рабочие пределы и точки доступа. Электрические соединения и элементы управления, требующие осмотра, должны оставаться доступными.
Да. Можно использовать чертеж с указанием размеров, шаблон, трехмерные измерения или физический образец. Рекомендуется использовать несколько фотографий для подтверждения ориентации и доступного места для установки.
Отправьте в BSTFLEX диаметр трубы, тип фитинга, угол, радиус, габариты, рабочую температуру, количество и фотографии монтажа. Мы проверим схему, расположение секций, материал, заглушки и соединение с прилегающей изоляцией.
