Съемная изоляционная оболочка для теплообменника

Съемный теплоизоляционный кожух для теплообменника — это подогнанное термоизоляционное покрытие, разработанное для поверхностей промышленного теплообменного оборудования. Оно позволяет уменьшить площадь открытых горячих участков, обеспечивая при этом специалистам доступ к крышкам, головкам, пластинам, патрубкам и другим точкам обслуживания во время осмотра или технического обслуживания.

BSTFLEX изготавливает каждый кожух на основе чертежей оборудования, полевых замеров, фотографий, шаблонов или утвержденного образца. Конструкция разделена в соответствии со способом открытия и обслуживания теплообменника, поэтому ремонтные бригады могут снимать только необходимые секции изоляции.

Типы теплообменников

Различные конструкции теплообменников требуют различных схем изоляции. Тип оборудования, процедура технического обслуживания и допустимые границы изоляции должны быть подтверждены перед началом производства.

• Пластинчато-рамочные теплообменники
• Разборные пластинчатые теплообменники
• Паяные пластинчатые теплообменники
• Кожухотрубные теплообменники
• Корпуса и обечайки теплообменников
• Распределительные головки и съемные торцевые крышки
• Оборудование для рекуперации тепла
• Промышленные масляные охладители и технологические теплообменники
• Котельное и конденсатное теплообменное оборудование
• Теплообменные установки на раме по индивидуальному заказу

Воздушные теплообменники и оребренные теплообменные поверхности зависят от воздушного потока. Вентиляторы, ребра, вентиляционные каналы и другие активные теплообменные поверхности не должны закрываться, если производитель оборудования специально не одобрил схему изоляции.

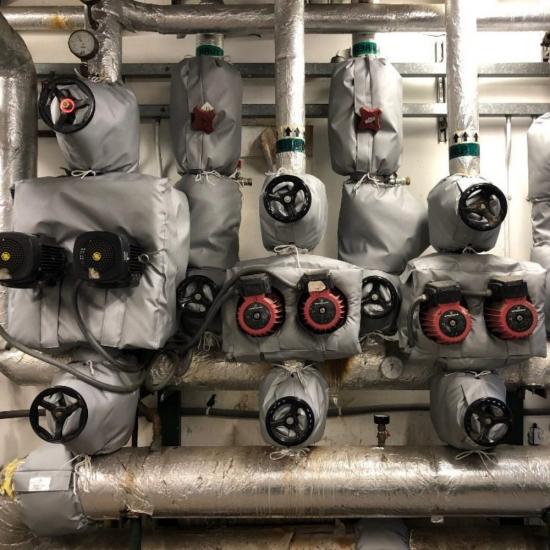

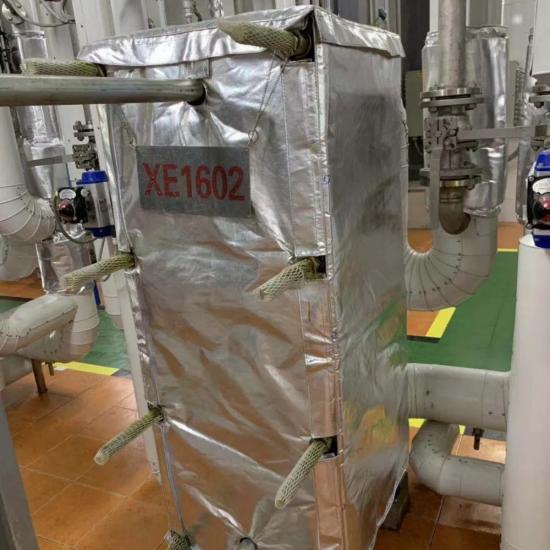

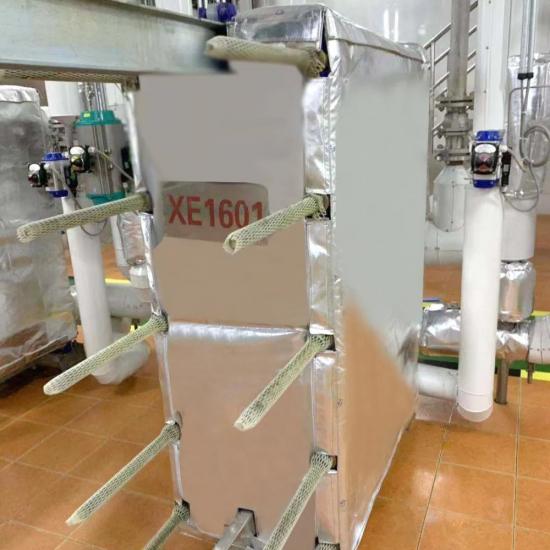

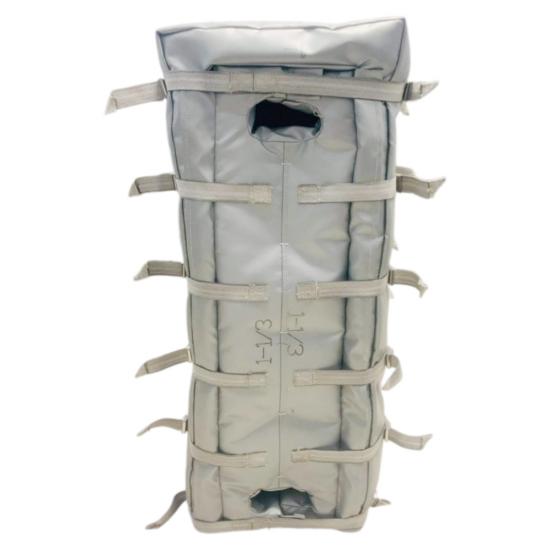

Теплоизоляционный кожух для пластинчатого теплообменника

Пластинчато-рамочный теплообменник обычно имеет неподвижную раму, подвижную прижимную плиту, пакет пластин, стяжные болты, соединительные порты и опорную раму. Теплоизоляционный кожух должен плотно прилегать к корпусу, не перекрывая доступ к идентификационным табличкам, дренажам, портам или стяжным элементам, требующим осмотра.

Покрытие может быть изготовлено в виде передних, задних, боковых и верхних секций с фигурными вырезами вокруг трубных соединений. Многокомпонентная компоновка позволяет снимать отдельные панели, когда требуется осмотр или очистка пакета пластин. Маркировка секций помогает специалистам возвращать каждую панель на свое место.

Теплоизоляционный мат для кожухотрубного теплообменника

Для кожухотрубного теплообменника может потребоваться отдельная изоляция для цилиндрического корпуса, распределительной головки, крышки, съемной торцевой крышки, патрубков и опор. Эти компоненты не должны автоматически закрываться одним цельным матом большого размера.

Разделение секции корпуса и головок позволяет открывать доступ к торцевой крышке или трубному пучку без снятия изоляции со всего корпуса теплообменника. Крышки патрубков и кожухи фланцев также могут быть изготовлены как отдельные детали, если они требуют раздельного обслуживания.

Модульная конструкция кожуха

С большими теплообменниками легче работать, когда изоляция разделена на практичные секции. Размер и вес панелей должны позволять обслуживающему персоналу безопасно снимать кожухи в пределах имеющегося рабочего пространства.

• Пронумерованные панели корпуса
• Отдельные кожухи для головок и распределительных крышек
• Индивидуальные крышки для патрубков и фланцев
• Клапаны для осмотра и доступа к заводским табличкам
• Вырезы вокруг опор, ножек и седел
• Съемные панели вокруг дренажей и вентиляционных отверстий
• Перекрывающие клапаны между смежными секциями
• Маркировка направления установки и оборудования

Материалы конструкции

Температурный рейтинг отдельного материала не является рейтингом готового кожуха теплообменника. Полная сборка включает внутренний слой, изоляционный сердечник, внешнее покрытие, нити, крепежные элементы и способ установки. Эти компоненты должны подбираться с учетом фактических рабочих температур и температур воздействия.

Конструкции для горячих и холодных сред

Для оборудования, работающего в горячих средах, кожух обычно проектируется для снижения теплопередачи от поверхностей и сохранения доступа для технического обслуживания. Толщина изоляции и материалы зависят от температуры теплообменника, условий окружающей среды, требуемой температуры внешней поверхности и доступного зазора.

Для теплообменников, работающих в холодных средах и с охлажденной водой, требуется контроль конденсации и проникновения водяного пара. Стандартное прошитое одеяло для горячих сред не обеспечивает автоматическую непрерывную пароизоляцию. Применение при температурах ниже температуры окружающей среды и в холодильных установках требует отдельного рассмотрения швов, проходок, соединений, дренажа и требований к пароизоляции.

Информация, необходимая для пластинчатого теплообменника

1. Производитель оборудования и модель, если имеется
2. Общая высота, ширина и глубина рамы
3. Размеры пакета пластин
4. Расположение и диаметр каждого соединительного порта
5. Положение стяжных болтов и опор рамы
6. Расположение дренажей, вентиляционных отверстий, датчиков и заводских табличек
7. Размеры и положение монтажных опор
8. Требуемые панели или зоны, которые должны оставаться съемными
9. Рабочие температуры для обеих сред
10. Доступный зазор для установки и снятия

Укажите, будут ли трубопроводы оставаться подключенными во время установки кожуха. Фотографии должны показывать теплообменник спереди, сзади и с обеих сторон, включая все соединительные порты и близлежащие препятствия.

Информация, необходимая для кожухотрубного теплообменника

1. Внешний диаметр кожуха и изолируемая длина
2. Тип головки или крышки и общие размеры
3. Диаметр крышки канала и выступ болтов
4. Внешние диаметры патрубков, их ориентация и размеры фланцев
5. Положение опорных стоек, ножек, точек подъема и кронштейнов
6. Расположение вентиляционных отверстий, дренажей, приборов и смотровых люков
7. Направление извлечения трубного пучка или торцевой крышки
8. Внешние диаметры прилегающей трубной изоляции
9. Рабочая температура и внешняя среда
10. Предпочтительный размер панели, маркировка и последовательность снятия

Для крупного оборудования предоставьте чертеж с размерами, показывающий координатное положение каждого патрубка и опоры. Общей длины недостаточно для создания точных отверстий в кожухе.

Доступ для технического обслуживания

Схема изоляции должна соответствовать плану технического обслуживания теплообменника. Пластинчатые теплообменники могут требовать доступа к пакету пластин, стяжным болтам и раме. Кожухотрубное оборудование может потребовать снятия крышки канала, крышки или трубного пучка. Замки и стыки панелей должны быть расположены так, чтобы эти задачи можно было выполнить без демонтажа несвязанных секций.

Для заводских табличек, маркировок давления, манометров, дренажей и вентиляционных отверстий могут потребоваться постоянные проемы или смотровые лючки. Заказчик должен определить каждую точку, которая должна оставаться видимой или доступной для обслуживания при установленной изоляции.

Монтаж

1. Сверьте номер каждой панели с оборудованием и монтажным чертежом.
2. Соблюдайте процедуру проведения работ на объекте вокруг теплообменника.
3. Перед установкой изоляции осмотрите оборудование на предмет активных утечек.
4. Устанавливайте нижнюю или базовую панель первой, если это указано.
5. Выровняйте отверстия вокруг патрубков, опор, дренажей и приборов.
6. Соедините смежные панели, не перекручивая и не сжимая изоляционный сердечник.
7. Затягивайте замки постепенно и равномерно распределяйте натяжение.
8. Проверьте доступ к заводским табличкам, точкам обслуживания и необходимым элементам управления.

Осмотр и повторная установка

Поместите снятые панели на чистую сухую поверхность и сохраните последовательность установки. Перед повторной установкой осмотрите внешнее покрытие, внутренний слой, швы, крепежные элементы и изоляционный сердечник. Влажную, загрязненную или сильно сжатую изоляцию следует оценить, прежде чем возвращать в эксплуатацию.

Поверхность теплообменника, соединения и зоны прокладок следует проверять на наличие утечек в соответствии с планом технического обслуживания объекта. Съемный кожух обеспечивает доступ, но его никогда не следует использовать для скрытия активной утечки.

Наружные кожухи для теплообменников

Наружные установки требуют внимания к дождю, ветру, воздействию ультрафиолета, стоячей воде и ориентации швов. Можно подобрать подходящие внешние ткани, защищенные нахлесты и схемы расположения панелей с учетом дренажа. Верхняя поверхность должна быть спроектирована так, чтобы вода не попадала в стыки панелей или сервисные отверстия.

Устойчивость к атмосферным воздействиям зависит от всей конструкции кожуха, а не только от ткани с покрытием. Необходимо проверить отверстия от игл, швы, крепежные элементы, места прохода оборудования и направление установки.

Проекты OEM, модернизации и замены

BSTFLEX поддерживает программы по новому оборудованию, модернизации заводов и замене кожухов. Кожухи могут быть изготовлены по чертежам, полевым размерам, цифровым измерениям, шаблонам или утвержденным образцам. Варианты проекта включают артикулы, бирки оборудования, этикетки панелей, монтажные чертежи и специальную упаковку.

При замене существующего изоляционного кожуха выявите любые предыдущие проблемы, такие как чрезмерный вес панели, перекрытые заводские таблички, сложные замки, попадание воды, открытые зазоры или помехи при техническом обслуживании. Новый шаблон позволит решить реальную проблему, а не воспроизвести ее.

Сопутствующие изделия из съемной изоляции

• Съемные изоляционные маты и кожухи
• Изоляционный кожух для конденсатоотводчика
• Съемный изоляционный кожух для колена и фитинга трубы
• Съемный изоляционный кожух для труб
• Съемный изоляционный кожух для фланца
• Съемный изоляционный кожух для насоса
• Производство съемных изоляционных матов на заказ

Часто задаваемые вопросы

Может ли один кожух подходить для разных моделей теплообменников?

Только если внешние размеры, положения патрубков, опоры и необходимые точки доступа достаточно схожи. Каждую модель следует проверять перед тем, как применять к ней существующий шаблон.

Можно ли установить кожух на пластинчатый теплообменник после подключения труб?

Да, если кожух разделен на подходящие панели с правильно расположенными отверстиями вокруг подключенных патрубков. Установленные трубопроводы и доступные зазоры должны быть указаны в проектной документации.

Следует ли использовать один мат для всего кожухотрубного теплообменника?

Раздельные секции для корпуса, головки, крышки канала, штуцера и фланца обычно более практичны. Модульные кожухи обеспечивают удобство в обращении и позволяют проводить техническое обслуживание без снятия всей системы.

Можно ли использовать кожух на оборудовании с охлажденной водой?

Только при конструкции, специально рассчитанной на контроль конденсата и паров. Не следует полагать, что стандартный прошитый кожух для горячих сред обеспечивает непрерывный паробарьер.

Может ли кожух закрывать ребра теплообменника с воздушным охлаждением?

Обычно нет. Ребра и вентиляторы воздушного охлаждения зависят от потока воздуха для теплопередачи. Изолировать следует только те поверхности, которые специально одобрены производителем оборудования или инженером проекта.

Может ли BSTFLEX изготовить замену по старому кожуху?

Да. Размеры оборудования все равно следует подтвердить, так как старый чехол мог растянуться, сжаться или подвергнуться модификации. Выявите любые проблемы с посадкой или доступом, которые следует устранить при замене.

Запросить изготовление теплоизоляционного чехла для теплообменника по индивидуальному заказу

Отправьте в BSTFLEX тип теплообменника, чертеж оборудования, габаритные размеры, расположение портов и патрубков, рабочую температуру, количество и фотографии установки. Мы изучим границы изоляции, компоновку панелей, конструкцию материалов, застежки и доступ для технического обслуживания перед подтверждением запуска в производство.
