Съемная изоляционная оболочка для труб

Съемная теплоизоляционная оболочка для труб представляет собой гибкое, многоразовое теплоизоляционное покрытие, предназначенное для участков промышленных труб, которые должны оставаться доступными. Она является альтернативой восстановлению обычной изоляции после осмотра, сварки, работ по обогреву трубопровода или планового технического обслуживания.

Компания BSTFLEX изготавливает каждую защитную оболочку в соответствии с диаметром трубы, требуемой длиной изоляции, рабочей температурой, условиями окружающей среды и доступным монтажным пространством. Длинные участки трубопроводов могут быть разделены на пронумерованные модульные секции, чтобы обслуживающий персонал мог демонтировать только ту секцию, которая необходима для выполнения работы.

Предназначен для промышленных прямых трубных секций.

На этой странице представлены варианты съемной изоляции для прямых трубопроводов. Фланцы, насосы, клапаны, отводы, тройники и переходники имеют различные формы и требования к эксплуатации, поэтому их лучше изолировать с помощью специальных защитных кожухов. Раздельное хранение этих изделий обеспечивает более точную схему монтажа и упрощает заказ на замену.

Типичные места установки включают открытые участки труб между постоянной изоляцией, точки осмотра, зоны сварки, соединения для обогрева, зоны доступа к приборам и короткие участки труб, которые регулярно демонтируются. Оболочка может перекрывать соседнюю изоляцию, чтобы уменьшить открытые зазоры, сохраняя при этом четкую линию демонтажа.

Типичные приложения

• Трубопроводы для распределения пара и возврата конденсата
• Трубопроводы для термомасла и горячего масла
• Нагреваемые химические и технологические трубопроводы
• Соединения котла и теплообменника
• Трубопроводы электроэнергетических сетей
• Трубопроводные системы нефтеперерабатывающих и нефтехимических предприятий
• Линии по переработке пищевых продуктов и напитков
• Трубопроводы машинного отделения судна
• Оборудование OEM и трубопроводы на салазках
• Промышленные трубы с электрическим или паровым обогревом

Доступные конфигурации курток

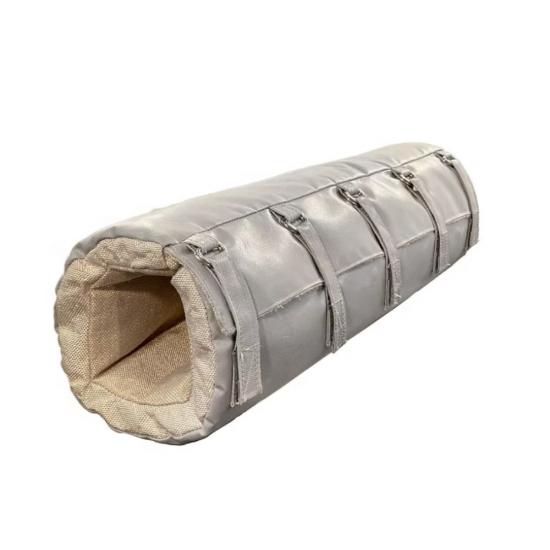

Однотрубная прямая трубная оболочка

Цельная обертывающая секция с продольным закрытием. Такая конструкция подходит для труб определенной длины, где оболочку можно открыть и снять без помех со стороны расположенного рядом оборудования.

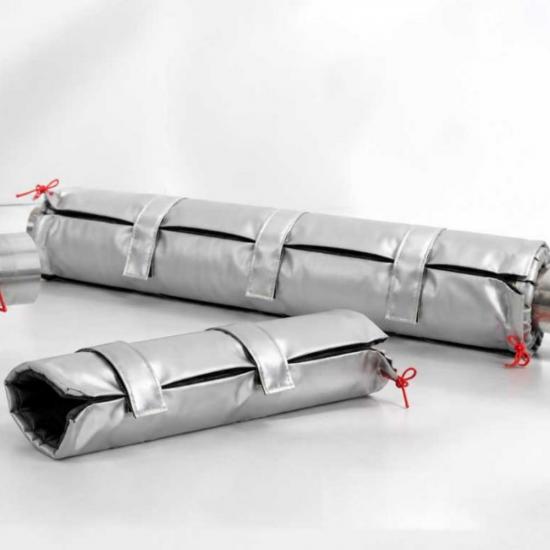

Модульные секции теплоизоляции труб

Длинные участки можно разделить на удобные для работы секции. На каждой секции можно разместить постоянную идентификационную этикетку с указанием номера линии, положения и последовательности монтажа. Перекрывающиеся концы помогают уменьшить зазоры между соседними оболочками.

Осмотровый и сварочный кожух

Короткий съемный защитный кожух можно установить над сварным швом, точкой контроля или местом проведения испытаний, требующим периодического доступа. При этом окружающая постоянная изоляция остается нетронутой, пока защитный кожух снимается.

Трубная оболочка с подогревом

Конструкция кожуха может быть выполнена с учетом утвержденных кабелей обогрева, паропроводов и соединительных коробок. Обогрев представляет собой отдельную инженерную систему. Перед утверждением конструкции кожуха необходимо предоставить информацию о местоположении, температурном классе и требованиях к доступу для технического обслуживания.

Наружная теплоизоляционная оболочка для труб

В наружных конструкциях можно использовать атмосферостойкие наружные ткани, защищенные швы и детали монтажа, препятствующие проникновению воды. Ориентация имеет значение: заделки, нахлесты и швы должны быть расположены таким образом, чтобы вода не скапливалась внутри утеплителя.

Варианты материалов и конструкции

Температура какого-либо отдельного материала не должна рассматриваться как показатель для всей оболочки трубы. Вся конструкция включает в себя наружный слой ткани, изоляционный сердечник, внутреннюю облицовку, швейные нити, крепежные элементы и детали монтажа. Все компоненты должны быть проверены на соответствие фактическим рабочим температурам и температурам воздействия.

Информация, необходимая для производства

Оболочки для прямых труб проще, чем крышки клапанов или насосов, но окончательная посадка все равно зависит от точности размеров. Пожалуйста, предоставьте:

1. Наружный диаметр трубы без покрытия
2. Требуемая длина изоляции
3. Рабочая температура и максимальная кратковременная экспозиция
4. Требуемая толщина изоляции или целевая температура поверхности.
5. Наружный диаметр прилегающей постоянной изоляции
6. Расположение сварных швов, зажимов, опор, меток и инструментов.
7. Подробности об электрической или паровой системе обогрева
8. Ориентация трубы: горизонтальная, вертикальная или наклонная
9. Доступен зазор для снятия застежек и курток.
10. В помещении, на открытом воздухе, при мойке, воздействии масла или химических веществ.
11. Требования к количеству, нумерации разделов и упаковке.

Если труба уже имеет изоляцию, уточните, будет ли новая оболочка закрывать голую трубу, заменять всю изоляцию целиком или служить только съемным наружным покрытием. Это разные конструкции, требующие разных диаметров готовой трубы.

Положение застежки и шва

Продольная заглушка должна оставаться видимой и доступной после установки. На горизонтальных трубопроводах ее не следует располагать в местах, где может скапливаться протекающая жидкость или дождевая вода. На вертикальных трубах секция должна перекрываться, а способ крепления должен предотвращать смещение оболочки и изоляционного сердечника вниз.

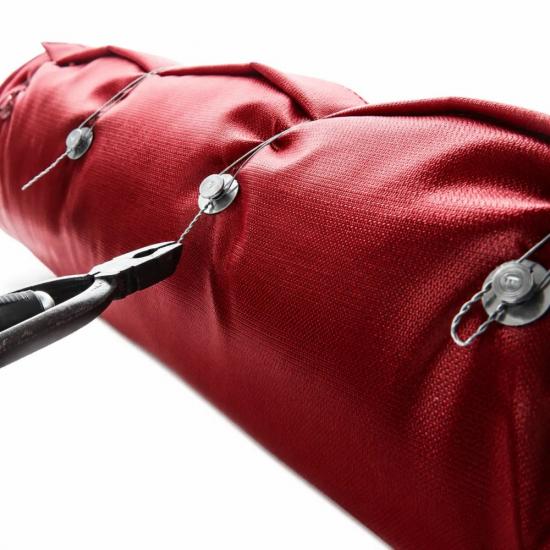

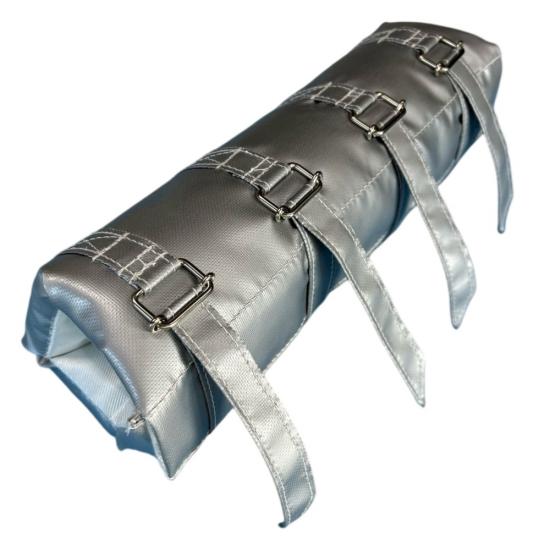

D-образные кольца с ремнями обеспечивают регулируемое натяжение для многих применений в промышленности внутри помещений. Крюки, пружины и проволока из нержавеющей стали могут использоваться там, где требуется цельнометаллическое закрытие. Правильный выбор зависит от температуры окружающей среды, вибрации, частоты доступа и особенностей работы на объекте.

Установка

1. Убедитесь, что приближение к линии безопасно в соответствии с процедурой эксплуатации предприятия.
2. Убедитесь, что поверхность трубы свободна от активных утечек и условий, которые могут повредить изоляцию.
3. Сопоставьте идентификационную этикетку на оболочке трубы с соответствующим участком трубы.
4. Расположите защитную оболочку так, чтобы внутренняя облицовка была обращена к трубе, а заглушка – в утвержденном направлении.
5. Оберните куртку равномерно, не перекручивая изоляционный сердечник.
6. Застегивайте пуговицы постепенно, чтобы натяжение равномерно распределилось по шву.
7. Проверьте нахлесты концов, прилегающие крышки, опоры и доступ для осмотра.
8. Убедитесь, что установленный защитный кожух не мешает работе приборов, движущихся частей или необходимой вентиляции.

Съемная оболочка, обмотка труб или постоянная теплоизоляция?

Горячее обслуживание, холодное обслуживание и защита от замерзания

Для трубопроводов горячего воздуха конструкция обычно выбирается таким образом, чтобы уменьшить теплопередачу и доступную температуру поверхности, обеспечивая при этом доступ для технического обслуживания. Для трубопроводов низкого давления контроль конденсации требует непрерывной и правильно герметизированной пароизоляционной системы. Обычная герметичная рубашка для горячих трубопроводов не должна автоматически использоваться для охлажденных или криогенных систем.

Изоляция замедляет передачу тепла, но не производит его. Трубы, подверженные воздействию низких температур, могут потребовать, помимо изоляции, правильно спроектированной системы обогрева. Оболочка должна быть совместима с конструкцией системы обогрева и не должна закрывать соединительные коробки или смотровые точки, которые должны оставаться доступными.

Проверка и повторное использование

После снятия положите защитную оболочку на чистую сухую поверхность, не складывая ее резко и не волоча по полу. Перед повторной установкой осмотрите наружное покрытие, внутреннюю обшивку, швы, крепежные элементы и изоляционный сердечник. Влажная, сжатая или химически загрязненная изоляция может больше не обеспечивать требуемых характеристик.

Перед повторной установкой защитной оболочки необходимо осмотреть поверхность трубы на предмет протечек и коррозии. В случаях, когда коррозия под изоляцией представляет собой проблему для проекта, график проверок и система покрытия должны быть определены владельцем объекта или квалифицированным инженером.

OEM-производство и проектные поставки

Компания BSTFLEX поставляет опытные образцы защитных кожухов, сменные секции и осуществляет серийное производство для промышленных проектов и производителей оборудования. Кожухи могут изготавливаться по схемам трубопроводов, чертежам, замерам на объекте, шаблонам или утвержденным образцам. Дополнительные опции включают нумерацию оборудования, маркировку секций, обозначения направления монтажа, специальную упаковку и комбинации материалов, разработанные специально для конкретного проекта.

Для длинных трубопроводов необходимо предоставить спецификацию участков, указывающую количество, длину и идентификационный номер каждой оболочки. Это поможет сопоставить каждую готовую деталь с местом ее установки и упростит будущие заказы на замену.

Сопутствующие съемные изоляционные материалы

• Съемные теплоизоляционные одеяла и куртки
• Съемная изоляционная крышка фланца
• Съемный изоляционный кожух насоса
• Съемные изоляционные кожухи клапанов
• Стекловолоконная ткань с силиконовым покрытием для теплоизоляционных курток
• Изготовление съемных теплоизоляционных одеял на заказ.

Часто задаваемые вопросы

Изготавливаются ли съемные теплоизоляционные оболочки для труб стандартных размеров?

Их можно сгруппировать по общему диаметру и длине труб, но окончательный размер также должен учитывать толщину изоляции, прилегающую изоляцию, заглушки, нахлесты и зазоры на площадке. Рекомендуются размеры, специфичные для конкретного проекта.

Можно ли соединить несколько защитных кожухов вдоль одного трубопровода?

Да. Модульные секции можно устанавливать последовательно, перекрывая друг друга. Пронумерованные этикетки помогают ремонтным бригадам устанавливать каждую секцию в правильное положение.

Может ли защитная оболочка закрывать фланец или колено на конце трубы?

Его можно изготовить по форме, соответствующей прилегающей съемной крышке, но для фланцев и отводов обычно лучше использовать отдельные съемные секции. Отдельные крышки обеспечивают более точную посадку и позволяют открывать один компонент, не снимая всю оболочку трубы.

Можно ли изготовить защитную оболочку для труб с электропроводкой?

Да, при условии предоставления информации о конструкции системы обогрева, расположении кабелей, температурном классе и необходимых точках доступа. Изоляционная оболочка не заменяет элементы управления системой обогрева или электрическую защиту.

Можно ли использовать одну и ту же рубашку для горячих и холодных труб?

Не автоматически. Для теплоизоляции в условиях высоких температур и для пароизоляции в условиях низких температур предъявляются разные требования к конструкции. В системах охлаждения и криогенных системах требуется особый анализ вопросов конденсации, пароизоляции, швов и проходных отверстий.

Может ли компания BSTFLEX изготовить сменные оболочки для труб по образцу?

Да. Первоначальный диаметр трубы и требуемая длина монтажа все равно должны быть подтверждены, поскольку старая оболочка могла растянуться, сжаться или измениться в процессе эксплуатации.

Закажите изготовление теплоизоляционного кожуха для труб по индивидуальному заказу.

Отправьте в BSTFLEX диаметр трубы, длину изолированного участка, рабочую температуру, требования к изоляции, количество и фотографии монтажа. Мы проверим материалы, длину участка, конструкцию запорного соединения и перекрытия вашей трубопроводной системы.
