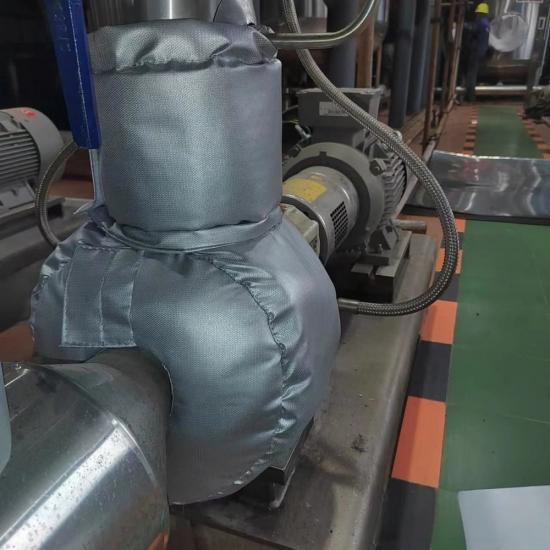

Съемные теплоизоляционные кожухи для насосов BSTFLEX изготавливаются по индивидуальному заказу для промышленных насосов, перекачивающих нагретые технологические среды. Каждый многоразовый кожух проектируется с учетом формы корпуса насоса, всасывающих и нагнетательных патрубков, опор и точек обслуживания, что помогает снизить теплопотери, сохраняя при этом доступ к уплотнениям, подшипникам, муфтам и другим узлам, требующим технического обслуживания.
заказ (MOQ):
1BSTFLEX производит съемные изоляционные кожухи для промышленных насосов, перекачивающих паровой конденсат, термальное масло, битум, смолы, клеи, химикаты и другие чувствительные к температуре технологические среды. Каждый кожух изготавливается по индивидуальным размерам конкретного насоса, а не выбирается из стандартного ассортимента.
Кожух плотно прилегает к изолируемой части корпуса насоса и соответствующим соединениям, обеспечивая при этом доступ к уплотнениям, подшипникам, дренажам, вентиляционным отверстиям, муфтам и точкам крепления. Съемная конструкция позволяет открывать кожух во время технического обслуживания и устанавливать его обратно без необходимости демонтажа и восстановления обычной изоляции.
Насосы сочетают в себе изогнутые корпуса, фланцевые соединения, опорные лапы, проходы валов и близлежащие трубопроводы в ограниченном пространстве. Эти особенности затрудняют установку жесткой изоляции и делают ее неудобной для снятия. Однако оставление корпуса насоса без изоляции может привести к разрыву теплоизоляционного контура технологической линии.
Индивидуальный изоляционный чехол для насоса повторяет профиль оборудования, оставляя открытыми зоны, требующие доступа. В зависимости от типа насоса и процедуры обслуживания, готовая система может состоять из одного цельного чехла или нескольких пронумерованных секций. Раздельные чехлы удобны, когда техническим специалистам необходимо снять секцию корпуса, не затрагивая изоляцию вокруг всасывающих и нагнетательных патрубков.
Границы изоляции должны быть подтверждены перед началом производства. Электродвигатели, вентиляционные отверстия, защитные кожухи муфт, корпуса подшипников, механические уплотнения и другие чувствительные к нагреву или движущиеся компоненты не должны закрываться, если это не согласовано с производителем оборудования и инженером проекта.
Съемные изоляционные кожухи для насосов используются там, где корпус насоса работает при температуре выше или ниже окружающей среды и должен оставаться доступным для осмотра. Типичные области применения включают:
Данный продукт предназначен для изоляции промышленного оборудования. Он не является чехлом для бытовых скважинных насосов, кожухом для насосов бассейнов, звукоизоляционным одеялом для тепловых насосов или самонагревающимся мешком для защиты от замерзания. Для применений, требующих активного нагрева, необходимо использовать отдельно спроектированную систему электрообогрева или нагрева.
Система слоев подбирается в зависимости от рабочей температуры, перекачиваемой среды, условий установки, доступного пространства и частоты снятия. Типичный съемный изоляционный кожух для насоса включает внешний защитный слой, сердечник из теплоизоляционного материала, внутренний слой, контактирующий с горячей поверхностью, и многоразовые крепежные элементы.
| Слой или компонент | Типичные Варианты | Назначение конструкции |
|---|---|---|
| Внешний защитный слой | Стеклоткань с силиконовым покрытием, стеклоткань с ПТФЭ-покрытием, алюминизированная стеклоткань или другие виды термостойких тканей с покрытием | Защищает изоляцию от механических воздействий, влаги, масла, атмосферных осадков и загрязнений на объекте |
| Изоляционный сердечник | Иглопробивной мат из стекловолокна, иглопробивной мат из кремнеземного волокна, изоляция из керамического волокна или изоляция на основе аэрогеля | Обеспечивает требуемое термическое сопротивление при допустимой толщине |
| Внутренний слой | Стеклоткань, кремнеземная ткань, фольга из нержавеющей стали или сетка из нержавеющей стали | Содержит изоляцию и обращен к горячей поверхности оборудования |
| Застежки | D-образные кольца и ремни, крючки из нержавеющей стали, шнуровочная проволока, пружины, пряжки или другие съемные крепления | Фиксирует фасонные секции и позволяет выполнять многократное снятие |
| Усиление | Стегальные булавки, сетка из нержавеющей стали, усиленные швы, защита краев и локальные накладки от износа | Поддерживает положение слоев вокруг изогнутых и неровных поверхностей |
Температурные характеристики должны оцениваться для всей сборки в целом. Ткань, изоляционный сердечник, подкладка, швейные нитки, крепежные детали и зазоры — все это влияет на то, подходит ли конструкция для конкретного насоса.
Для покрытия насоса обычно требуется более детальная выкройка, чем для простого кожуха трубы или фланца. Корпус может иметь разные диаметры с каждой стороны, а отверстие со стороны двигателя должно плотно прилегать к валу или зоне уплотнения, не касаясь движущихся частей. Сливные пробки, вентиляционные отверстия, штуцеры для измерения давления и заводские таблички также должны оставаться видимыми.
BSTFLEX может разделить покрытие на отдельные секции для корпуса, всасывающего и нагнетательного патрубков. Перекрывающиеся клапаны могут уменьшить зазоры между секциями, позволяя при этом снимать одну часть независимо от других. Постоянные этикетки могут содержать номер оборудования, секцию покрытия и направление установки.
Для нового изоляционного кожуха насоса предпочтительнее иметь чертеж с размерами. Если чертеж недоступен, для предварительной разработки выкройки можно использовать фотографии и полевые замеры. Пожалуйста, предоставьте:
Фотографии должны показывать насос спереди, сзади, с обеих сторон и сверху. Отметьте предполагаемую границу изоляции прямо на фотографии, если есть какая-либо неопределенность относительно того, какие компоненты должны оставаться снаружи покрытия.
Тип застежки зависит от температуры, вибрации, свободного пространства и частоты снятия покрытия. D-образные кольца и ремни обеспечивают регулируемое натяжение для многих общепромышленных насосов. Крючки из нержавеющей стали, пружины и шнуровочную проволоку можно выбрать, если предпочтительна полностью металлическая система крепления.
Застежки должны располагаться в местах, где обслуживающий персонал может безопасно до них дотянуться. Их не следует размещать у стены, под насосом или рядом с вращающимся оборудованием. Усиленные язычки могут быть добавлены для облегчения работы, когда рабочие носят защитные перчатки.
Перед снятием или установкой покрытия насос должен быть остановлен и обезопасен в соответствии с регламентом предприятия. После установки убедитесь, что кожух не ограничивает доступ к валу, муфте, охлаждающему воздушному потоку, сливному каналу или зонам, необходимым для плановых проверок.
Во время планового технического обслуживания осмотрите покрытие на предмет загрязнения изоляции, повреждения швов, ослабления крепежа и термического износа. Влажный или химически загрязненный изоляционный сердечник следует исследовать, а не просто закрывать снова. Перед повторной установкой насос и трубопроводы также следует проверить на наличие утечек.
Изоляция открытого корпуса насоса может помочь уменьшить нежелательный теплообмен между технологическим процессом и окружающим рабочим пространством. Для нагретых сред покрытие может способствовать удержанию тепла в корпусе насоса. Оно также может уменьшить прямое воздействие горячих поверхностей в производственных помещениях, где находятся люди.
Фактический тепловой результат зависит от температуры поверхности, условий окружающей среды, типа изоляции, толщины, площади покрытия и качества установки. Если требуется определенная температура внешней поверхности или значение теплопотерь, предоставьте проектные условия, чтобы конструкцию можно было проверить на соответствие целевым показателям проекта.
BSTFLEX поддерживает создание прототипов, небольшие проектные партии и повторные поставки OEM. Покрытия могут быть изготовлены по инженерным чертежам, полевым замерам, картонным или тканевым шаблонам, фотографиям или утвержденному физическому образцу. Номера деталей, этикетки секций, идентификация заказчика и требования к упаковке могут быть включены в программы повторных заказов.
Для замены объясните, почему предыдущее покрытие подлежит замене. Прямое копирование может не решить проблемы, вызванные неправильными зазорами, труднодоступными застежками, загрязнением, чрезмерным весом или неподходящей границей изоляции. Фотографии установленного и снятого покрытия помогают определить необходимые конструктивные изменения.
Обычно чехол проектируется вокруг корпуса насоса и одобренных горячих секций, а не вокруг электродвигателя. Вентиляция двигателя, подшипники, муфты, уплотнения и движущиеся компоненты должны оставаться открытыми, если производитель оборудования не одобрил иное решение.
Только если внешняя геометрия, положения соединений и необходимые точки доступа достаточно схожи. Для надежной посадки каждую модель насоса или размерную группу следует рассматривать отдельно.
Да. Фланцы могут быть включены в основной чехол или изолированы отдельными съемными фланцевыми чехлами. Отдельные секции обычно обеспечивают более удобный доступ, когда техническое обслуживание требуется только для одного соединения.
Доступны конструкции для наружного применения с подходящими внешними тканями, защищенными швами и учетом дренажа. Устойчивость к погодным условиям зависит от всей конструкции, а не только от покрытия ткани, поэтому необходимо учитывать ориентацию и точки проникновения воды.
Изоляция замедляет теплопередачу, но не создает тепло. Там, где возможны условия замерзания, системе может потребоваться правильно спроектированный электрообогрев или другой активный источник тепла в дополнение к съемному изоляционному чехлу.
Да. Отправьте неповрежденный образец или образец с четко обозначенными поврежденными участками. Тем не менее рекомендуется подтверждение размеров, так как старые чехлы могли растянуться, сжаться или быть изменены в процессе эксплуатации.
Отправьте чертеж насоса, модель оборудования, рабочую температуру, количество и фотографии в BSTFLEX. Мы рассмотрим границы изоляции, компоновку секций, материалы, способ крепления и доступ для технического обслуживания перед подтверждением производственной спецификации.
