Съемное изоляционное одеяло для турбины

Съемный теплоизоляционный лист для турбины представляет собой формованный, многоразовый теплоизоляционный элемент, изготовленный для использования на утвержденных наружных поверхностях промышленных турбинных систем. В отличие от отдельно стоящего изоляционного листа, каждый элемент имеет заданную форму для определенного места и маркирован, что позволяет снять его во время простоя и вернуть на место.

Компания BSTFLEX производит теплоизоляционные покрытия для турбин по чертежам оборудования, размерам площадки, шаблонам, данным трехмерных измерений или утвержденным образцам. Схема теплоизоляции соответствует плану технического обслуживания турбины, разделяя изоляцию вокруг соединений корпуса, клапанных коробок, фланцев, трубопроводов, приборов и точек осмотра.

Применение промышленных турбин

• изоляция корпуса паровой турбины
• Изоляция внешней горячей части газовой турбины
• Секции турбин высокого и среднего давления
• Изоляция паропровода и клапанной камеры
• Изоляция запорного и регулирующего клапанов
• Трубопроводы и фланцевые крышки турбины
• Сертифицированные диффузор выхлопной системы и переходные поверхности.
• Вспомогательные нагревательные компоненты генератора и турбины
• Сменные одеяла для электростанций на случай отключения электроэнергии
• Системы теплоизоляции турбин для OEM-производителей и модернизации

Данный продукт предназначен для промышленных турбин и энергетического оборудования. Он не является защитным чехлом для автомобильных турбокомпрессоров и не должен использоваться в соответствии с размерами или конструкцией таких чехлов.

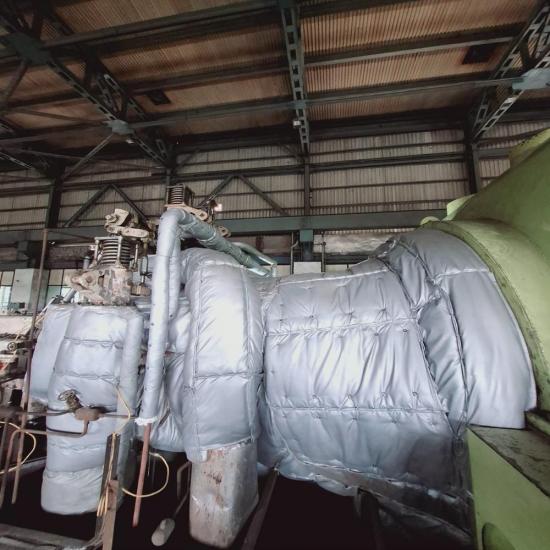

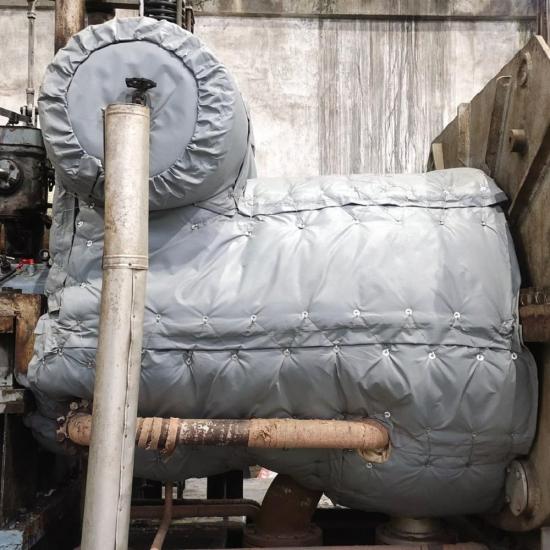

Теплоизоляционные одеяла для паровых турбин

Корпуса паровых турбин содержат разъемные трубопроводы, болтовые соединения, клапанные коробки, паровые соединения, дренажные каналы и контрольно-измерительные приборы. Система изоляции должна повторять эти формы, оставляя при этом необходимые точки доступными для осмотра, затяжки и технического обслуживания.

Большие обсадные трубы обычно делятся на удобные для транспортировки секции теплоизоляционного материала. Отдельные теплоизоляционные материалы могут использоваться вокруг клапанных колодцев, горизонтальных соединений, фланцев и паропроводов. Края секций могут располагаться со смещением швов, если в проекте используется более одного слоя теплоизоляции.

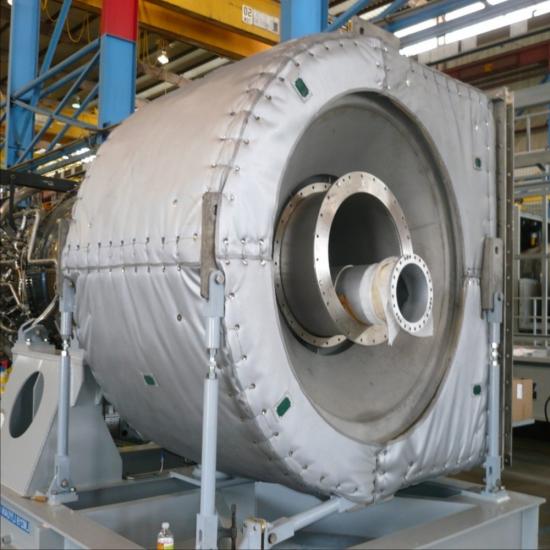

Теплоизоляционные кожухи газовых турбин

Проекты газовых турбин могут включать утвержденные наружные поверхности корпуса, горячие соединения, переходники выхлопных газов и соответствующие трубопроводы. Граница изоляции должна быть определена производителем турбины, инженером проекта или утвержденным чертежом.

Входные отверстия компрессора, каналы подачи охлаждающего воздуха, вентиляционные отверстия, доступ к системе сгорания, корпуса подшипников, вращающиеся детали и другие функциональные зоны не должны быть закрыты, если это специально не предусмотрено конструкцией оборудования. Конструкция защитного покрытия также должна учитывать тепловое расширение, вибрацию и зазоры для технического обслуживания.

Пронумерованная модульная система одеял

Система теплоизоляции турбины может состоять из множества отдельных секций. Необходима постоянная идентификация, поскольку похожие на вид теплоизоляционные материалы могут иметь разные вырезы, толщину и положение при установке.

• Уникальный номер одеяла или панели
• Идентификация турбинного агрегата и оборудования.
• Маркировка верхнего, нижнего, левого и правого положения
• Инструкция по установке
• Идентификация слоев при использовании нескольких слоев
• Ссылка на схему или чертеж установки.
• Номер запасной части для будущих заказов

Размеры и вес защитного покрытия должны оставаться приемлемыми для используемого метода подъема и монтажа. Большие поверхности можно разделить вдоль стыков обсадных труб, подъездных путей и естественных границ оборудования.

Конструкция одеяла

Температурный режим, указанный в техническом паспорте материала, не является номинальной температурой всего теплоизоляционного покрытия турбины. Необходимо учитывать в совокупности характеристики внутренней облицовки, изоляционного сердечника, наружного покрытия, нитей, крепежных элементов, толщины покрытия, контактной поверхности и окружающей среды.

Однослойные и многослойные системы

Для некоторых поверхностей оборудования может подойти один съемный слой. В других проектах турбин используются внутренний и внешний слои теплоизоляционного материала со смещенными швами для уменьшения прямых путей теплопередачи и улучшения защиты сложных стыков. Количество слоев и общая толщина должны определяться на основе проектной спецификации и тепловых требований.

При использовании нескольких слоев каждый внутренний слой должен быть обозначен соответствующим внешним слоем. Схема монтажа должна показывать правильную последовательность, чтобы внешние панели не устанавливались поверх отсутствующих или неправильно расположенных внутренних секций.

Помещения, требующие отверстий или отдельных крышек.

• Линии раскола обсадных труб и болтовые соединения
• Смотровые порты и отверстия для бороскопа
• Приборы для измерения температуры, давления и вибрации.
• Дренажные системы, вентиляционные отверстия и соединения для отвода пара.
• Штоки клапанов, приводы и тяги управления
• Точки подъема и опорные кронштейны
• Таблички с названиями и идентификацией оборудования.
• Корпуса подшипников и интерфейсы системы смазки
• Вентиляционные отверстия для охлаждения и охлаждения
• Подвижные части и необходимые механические зазоры

Для клапанов, фланцев и участков трубопроводов, требующих независимого обслуживания, обычно предпочтительнее использовать отдельные крышки. Это позволяет открывать один компонент, не затрагивая большой участок изоляции корпуса турбины.

Информация, необходимая для проекта по созданию защитного покрытия для турбины.

1. Тип турбины и модель оборудования
2. Утвержденная граница теплоизоляции
3. Чертежи общего расположения и корпуса
4. Температура поверхности и условия эксплуатации
5. Требуемая толщина изоляции или целевая толщина внешней поверхности.
6. Расположение соединений обсадных труб, фланцев, клапанных коробок и трубопроводов.
7. Расположение приборов, дренажных систем, вентиляционных отверстий и точек доступа.
8. Тепловое расширение и необходимые зазоры
9. Воздействие в помещении, на открытом воздухе, масляного тумана или при промывке
10. Последовательность технического обслуживания и ожидаемая частота демонтажа
11. Максимально допустимые габаритные размеры секции и грузоподъемность.
12. Нумерация деталей, этикетки, упаковка и требования к доставке в случае простоя

Для уже существующей турбины одних фотографий обычно недостаточно для полного комплекта защитного покрытия. Используйте чертежи, шаблоны, подробные измерения, данные цифрового сканирования или утвержденную систему образцов для определения геометрии и расположения каждой секции.

Сменные теплоизоляционные материалы для турбин

Работы по замене следует начинать с составления общей инвентаризации. Запишите идентификационный номер, место установки, размеры, состояние и причину замены. Отсутствие этикеток, сжатая изоляция, порванные вкладыши, вышедшие из строя крепежные элементы и загрязнение маслом должны быть задокументированы до демонтажа старой системы.

Не следует копировать старое одеяло, не проверив его по размеру. Многократное использование, воздействие высоких температур и предыдущие ремонтные работы могли изменить размеры. Если оригинальное одеяло оставляло зазоры или мешало доступу, выкройку для замены следует корректировать, используя имеющееся оборудование, а не точно копировать.

Вибрация, тепловое расширение и движение

В процессе запуска, работы и остановки турбинные брезентовые покрытия могут подвергаться вибрации и изменению размеров. Защитные устройства должны удерживать брезент без создания жестких ограничений в местах соприкосновения с подвижными соединениями или необходимых зазоров. В местах крепления, вырезов и контактных зон может быть добавлено локальное усиление.

Конструкция защитного покрытия должна учитывать заданный коэффициент теплового расширения и не должна перекрывать компоненты, перемещающиеся независимо друг от друга. Данные о расширении и границах перемещения должны быть получены из документации на турбину или от инженера проекта.

Нефть, пар и загрязнения

Изоляцию не следует устанавливать поверх мест активных утечек масла или пара. Загрязненная маслом изоляция может создавать дополнительные риски возгорания и необходимости технического обслуживания, поэтому с ней следует обращаться в соответствии с процедурами, действующими на объекте. Внешние материалы могут быть выбраны с учетом их устойчивости к ожидаемым условиям окружающей среды, но материал с покрытием не устраняет утечку.

При необходимости дренажные каналы и зоны обнаружения утечек должны оставаться видимыми. Швы и нахлесты не должны направлять протекающую жидкость в изоляционный слой или к электрическому и вращающемуся оборудованию.

Планирование установки

1. Убедитесь, что турбина находится в надлежащем состоянии для проведения теплоизоляционных работ.
2. Ознакомьтесь с графиком установки и схемой монтажа.
3. В указанных местах сначала установите внутренний слой или опорные секции.
4. Совместите вырезы вокруг инструментов, соединений, клапанов и опор.
5. Соединяйте смежные секции, не сжимая изоляцию неравномерно.
6. Вставляйте крепежные элементы в указанной последовательности и равномерно распределяйте натяжение.
7. Проверьте все номера участков и обозначения направлений.
8. Проверьте швы, нахлесты, точки доступа и механические зазоры.
9. Зафиксируйте все отсутствующие, поврежденные или неправильно установленные детали.

Проверка в перерывах между плановыми отключениями.

В соответствии с планом инспекции предприятия следует проверять видимые поверхности одеял, швы и крепежные элементы. Необходимо обращать внимание на отслоившиеся участки, отсутствующие крючки, поврежденные этикетки, пятна, влажные участки, смещенную изоляцию и контакт с движущимися или вибрирующими компонентами.

После извлечения храните утеплительные одеяла в чистом, сухом и промаркированном состоянии. Избегайте резких сгибов или штабелирования тяжелых предметов на утеплителе. Перед повторной установкой убедитесь, что внутренняя обшивка, сердцевина, наружное покрытие и застежки остаются пригодными для эксплуатации.

OEM-производство и проектное производство

BSTFLEX поддерживает проекты по изготовлению опытных образцов секций, частичных комплектов замены и полных комплектов защитных экранов для турбин. Производственная информация может быть разработана на основе утвержденных чертежей, габаритных данных, шаблонов, цифровых данных или физических образцов. Проектная документация может включать спецификацию защитного экрана, обозначения секций, упаковочные листы и инструкции по монтажу.

При планировании остановок производства, при запросе коммерческого предложения укажите необходимую последовательность поставок и дату отключения. Для крупных систем может потребоваться поэтапное измерение, утверждение образцов и производство, чтобы критически важные секции были доступны в порядке, необходимом для установки.

Сопутствующие съемные изоляционные материалы

• Съемные теплоизоляционные одеяла и куртки
• Съемная теплоизоляционная оболочка теплообменника
• теплоизоляционный кожух пароотводящей трубы
• Съемная теплоизоляционная оболочка трубы
• Съемная изоляционная крышка фланца
• Съемный изоляционный кожух насоса
• Изготовление съемных теплоизоляционных одеял на заказ.

Часто задаваемые вопросы

Это тот же самый продукт, что и автомобильный термоизоляционный чехол для турбокомпрессора?

Нет. Этот продукт представляет собой модульную систему изоляции для промышленных паровых и газовых турбин. Теплоизоляционные чехлы для автомобильных турбокомпрессоров имеют другую геометрию, конструкцию и требования к применению.

Может ли один защитный чехол полностью покрыть корпус турбины?

Крупные турбинные системы обычно требуют множества пронумерованных секций. Модульные бланкеты проще в обращении и обеспечивают доступ к отдельным соединениям, клапанам и точкам осмотра.

Можно ли покрыть гарантией корпус подшипника?

Только в том случае, если это прямо разрешено в документации на турбину или ответственным инженером. Корпуса подшипников, зоны смазки, пути охлаждения и точки контроля часто требуют соблюдения определенных зазоров и не должны автоматически покрываться ими.

Может ли BSTFLEX воспроизвести существующий комплект защитных покрытий для турбины?

Да. Перед началом производства необходимо проверить старые секции, схему установки и размеры турбины. Следует выявить любые проблемы с подгонкой, доступом, загрязнением или маркировкой, чтобы их можно было исправить.

Можно ли снабжать теплоизоляционные материалы турбин идентификационными этикетками?

Да. Каждая секция может иметь постоянный номер детали, артикул оборудования, положение, направление и обозначение слоя в соответствии с графиком проекта.

Можно ли использовать систему одеял на открытом воздухе?

При проектировании наружных конструкций следует учитывать использование соответствующих наружных материалов, защищенных швов и дренажных систем. Устойчивость к погодным условиям зависит от всей конструкции и монтажа, а не только от наружного материала.

Запросите ценовое предложение на теплоизоляционное полотно для турбины.

Отправьте в BSTFLEX информацию о типе турбины, модели, утвержденной границе теплоизоляции, чертежи, данные о температуре, графике использования теплоизоляционного материала, количестве и требованиях к простоям. Мы рассмотрим компоновку секций, материалы, крепежные элементы, идентификацию и производственный план для вашего проекта.
