Крышка из стекловолокна с покрытием из ПТФЭ, сердцевина из стекловолокна, прокладка типа "головастик".
ОнКрышка из стекловолокна с покрытием из ПТФЭ, сердцевина из стекловолокна, прокладка типа "головастик".Это гибкое решение для термогерметизации, разработанное для дверей, крышек, заслонок, воздуховодов, стыков панелей, корпусов и другого оборудования, требующего прочного уплотнения с хорошей химической стойкостью и широким диапазоном рабочих температур.
Его конструкция сочетает в себеПокрытие из тканого стекловолокна с покрытием из ПТФЭссердцевина из стекловолоконного тросаВнешний слой из стекловолокна с покрытием обеспечивает прочную защитную поверхность, а сердцевина из стекловолокна образует сжимаемую уплотнительную секцию и помогает прокладке сохранять свой профиль во время установки и многократного сжатия.

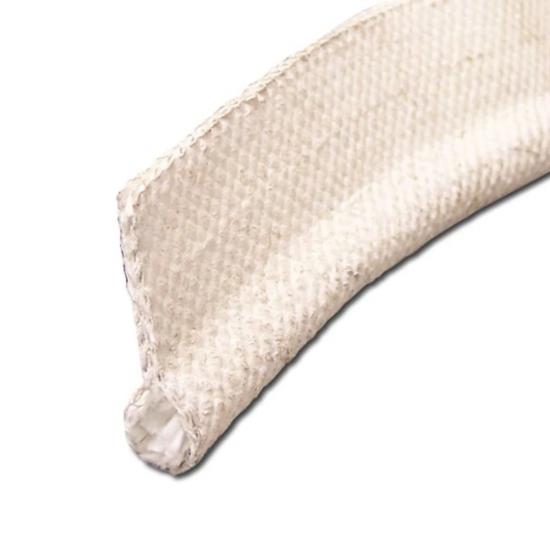

Закругленный наконечник в форме головастика предназначен для контакта с сопрягаемой поверхностью, а прикрепленный к нему хвостовой конец служит удобным монтажным элементом. Такая конфигурация позволяет прокладке следовать изогнутым или неровным траекториям уплотнения и обеспечивает гибкий барьер вокруг дверей, крышек и люков.
Компания BSTFLEX производит на заказ прокладки из стекловолокна с покрытием из ПТФЭ для оборудования OEM-производителей, запасных частей и специализированных систем уплотнения. Диаметр головки, размеры хвостовой части, общая длина и конфигурация профиля могут быть изготовлены в соответствии с требуемым применением.
Конструкция из стекловолокна с покрытием из ПТФЭ и стекловолоконным сердечником.
В этой прокладке используются два взаимодополняющих материала, а не один слой, выполняющий все функции. Внешняя поверхность из стекловолокна с покрытием из ПТФЭ обеспечивает открытую рабочую поверхность, а сердцевина из стекловолокна придает профилю головастика форму и упругость.
| Компонент | Функция |
|---|---|
| Крышка из стекловолокна с покрытием из ПТФЭ | Создает внешнее защитное покрытие, устойчивое ко многим химическим веществам и обладающее гибкой текстильной структурой. |
| Сердцевина из стекловолоконного троса | Образует внутреннюю уплотнительную грушу и обеспечиваетсжимаемость, упругость и поддержка профиля. |
| Герметизирующая колба | Прижимается к сопрягаемой поверхности, образуя основной уплотнительный слой. |
| Монтаж хвоста | Обеспечивает место крепления для установки на двери, раме, панели или конструкции оборудования. |
Зачем использовать стекловолоконное покрытие с ПТФЭ-покрытием?
Внешнее покрытие изготовлено из тканого стекловолокна с покрытием из ПТФЭ. Такое сочетание полезно в тех случаях, когда поверхность прокладки может подвергаться воздействию химических веществ, влаги, технологических загрязнений или многократных перепадов температуры.
ПТФЭ обеспечивает химически стойкую поверхность, а стекловолоконная основа придает гибкость и термическую стабильность. Вместе эти материалы образуют внешний слой, подходящий для применений, где необработанная текстильная прокладка может не обеспечивать желаемых характеристик поверхности.
- Конструкция из тканого стекловолокна с покрытием из ПТФЭ
- Высокая устойчивость ко многим промышленным химикатам.
- Гибкая текстильная структура
- Подходит для многократных циклов изменения температуры.
- Устойчив к влаге и воздействию окружающей среды.
- Подходит для применений, требующих неметаллической уплотнительной поверхности.
- Подходит для эксплуатации при низких температурах при соответствующем соответствии спецификациям.
Сердцевина из стекловолокна для гибкого сжатия
Внутренний сердечник из стекловолоконного троса придает уплотнителю закругленный профиль. В отличие от жесткой металлической вставки, текстильный сердечник гибкий и может сжиматься при закрывании двери или панели.
Такая конструкция особенно полезна в случаях, когда сопрягаемые поверхности не идеально однородны. Выступ может деформироваться под давлением и адаптироваться к изменениям в зоне уплотнения, помогая поддерживать контакт вдоль соединения.
Встроенный стекловолоконный сердечник также обеспечивает малый вес прокладки в целом, одновременно создавая необходимую структуру для поддержания стабильного профиля головастика.
Предназначен для работы в условиях термических циклов и на неровных поверхностях.
Промышленные двери и люки доступа редко сохраняют одну и ту же температуру. В процессе эксплуатации уплотнитель может подвергаться циклам нагрева, охлаждения, сжатия и восстановления.
Покрытая ПТФЭ стекловолоконная крышка и стекловолоконный сердечник работают вместе, обеспечивая гибкую конструкцию, способную выдерживать многократные изменения температуры. Профиль выпуклости также может адаптироваться к незначительным неровностям сопрягаемой поверхности, что делает этот тип прокладки подходящим для неровных или неправильных зон уплотнения.
Правильное сжатие имеет важное значение. Прокладка должна быть сжата достаточно сильно, чтобы обеспечить сплошное уплотнение, не деформируя при этом чрезмерно стекловолоконный сердечник.
Температурные возможности
Прокладки из стекловолокна с покрытием из ПТФЭ (политетрафторэтилена) обычно выбираются для применений, требующих как устойчивости к высоким температурам, так и гибкости при низких температурах. Указанная конструкция из стекловолокна с покрытием из ПТФЭ и стекловолоконным сердечником рассчитана на рабочий диапазон приблизительноот -100°F до +500°F (от -73°C до +260°C). :contentReference[oaicite:1]{index=1}
Фактическая допустимая рабочая температура для прокладки BSTFLEX должна определяться в зависимости от выбранного покрытия из ПТФЭ, конструкции из стекловолокна, плотности сердечника, условий сжатия, воздействия химических веществ и условий эксплуатации.
Для применений, выходящих за рамки этого диапазона, компания BSTFLEX может оценить альтернативные конструкции головастиков с использованием различных материалов для покрытия и сердцевины.
Отличный выбор для герметизации при низких температурах и в криогенных условиях.
Одной из важных характеристик стекловолоконных конструкций с покрытием из ПТФЭ является их способность сохранять гибкость при значительно более низких температурах, чем многие традиционные термоизоляционные материалы.
Благодаря этому данная конструкция полезна для некоторых криогенных и низкотемпературных применений, где прокладка должна сохранять гибкость, а не становиться чрезмерно жесткой или хрупкой.
Для криогенных систем весь уплотнительный узел следует оценивать как единую систему. Перед выбором окончательного профиля прокладки необходимо учитывать диапазон температур, давление, рабочую среду, сжатие, термическое сжатие и конструкцию крепления.
Химическая стойкость для промышленных уплотнений
ПТФЭ широко используется, когда важным требованием является химическая стойкость. Покрытая стекловолокном поверхность обеспечивает защитный внешний слой, способный противостоять воздействию многих промышленных жидкостей и химикатов.
Благодаря этой особенности, прокладки из стекловолокна с покрытием из ПТФЭ могут использоваться в оборудовании, где обычные текстильные покрытия могут подвергаться воздействию растворителей, топлива, влаги или технологических химикатов.
Химическую совместимость всегда следует оценивать с учетом фактической концентрации, температуры, времени воздействия и комбинации химических веществ. В особо агрессивных средах и при высоких температурах может потребоваться другой материал.
Где используются прокладки из стекловолокна PTFE для головастиков
Дверцы духовки
Используется вокруг дверц и крышек промышленных печей, где требуется гибкое термоуплотнение между движущимися и неподвижными поверхностями.
Заслонки
Подходит для некоторых областей применения в качестве уплотнителя заслонок, где прокладка должна повторять периметр подвижного или съемного компонента.
Соединения воздуховодов
Может использоваться в системах термо- или герметизации воздуховодов, где важны гибкость и соответствие поверхности.
Соединения панелей
Обеспечивает гибкое герметичное соединение между панелями, крышками и рамами оборудования.
Теплоизоляционные кожухи
Используется вокруг люков доступа и съемных крышек для создания теплового барьера вокруг отверстий оборудования.
Криогенное оборудование
Подходит для некоторых низкотемпературных применений, где сохранение гибкости прокладки является ключевым требованием.
Уплотнительная прокладка из ПТФЭ для дверц печей и оборудования.
Конструкция с утолщением и хвостовой частью делает эту прокладку особенно полезной для герметизации по периметру. Утолщение действует как элемент сжатия, а хвостовая часть служит отдельным монтажным участком.
Когда дверь закрывается, колба прижимается к противоположной поверхности. Это создает сплошной уплотнительный слой вокруг отверстия, позволяя при этом прокладке компенсировать небольшие изменения размеров.
Для дверц печей, термошкафов, технологических камер и крышек оборудования профиль уплотнителя может быть выбран в зависимости от доступной монтажной площади и требуемого сжатия.
Преимущества конструкции из стекловолокна с добавлением ПТФЭ
| Требование | Покрытие из ПТФЭСтекловолокно / Решение с сердечником из стекловолокна |
|---|---|
| Химическое воздействие | Покрытие из ПТФЭ обеспечивает устойчивость ко многим химическим веществам и технологическим загрязнениям. |
| Циклирование температуры | Гибкая конструкция из стекловолокна подходит для многократных перепадов температуры при условии правильного выбора материалов. |
| Гибкость при низких температурах | Конструкция сохраняет свою гибкость при эксплуатации при низких температурах в пределах заданного диапазона рабочих параметров. |
| Неровные поверхности | Сжимаемая колба может адаптироваться к незначительным изменениям сопрягаемых поверхностей. |
| Термосварка | Уплотнитель создает гибкий барьер вокруг дверей, панелей, крышек и стыков. |
| Механическая упругость | Сердцевина из стекловолокна поддерживает профиль уплотнения, обеспечивая при этом сжатие и восстановление формы. |
Профили прокладок для головастиков, изготовленные на заказ.
Уплотнительные прокладки типа «головастик» не ограничиваются одним стандартным поперечным сечением. Необходимый профиль зависит от имеющегося монтажного пространства, расстояния сжатия и формы отверстия оборудования.
Компания BSTFLEX может изготавливать на заказ прокладки из стекловолокна с покрытием из ПТФЭ по чертежам, физическим образцам, размерам или техническим требованиям.
| Пользовательская функция | Доступные конфигурации |
|---|---|
| Диаметр луковицы | Изготавливается на заказ в соответствии с требованиями к герметизации и сжатию. |
| ширина хвоста | Настроено под sвынуть место крепления |
| Длина прокладки | Поставляется в соответствии с габаритами оборудования. |
| Геометрия профиля | Доступны пользовательские профили для OEM-приложений. |
| Плотность сердцевины из стекловолокна | Выбирается в соответствии с требованиями к сжатию и упругости. |
| конструкция покрытия из ПТФЭ | Выбирается в зависимости от области применения и требуемых характеристик поверхности. |
Технические характеристики
| Элемент | Спецификацияификация |
|---|---|
| Тип продукта | Уплотнительная прокладка для головастика / уплотнение для головастика |
| Внешняя обложка | тканое стекловолокно с покрытием из ПТФЭ |
| Основной | Сердцевина из стекловолоконного троса |
| Профиль | Лампа и крепление хвостовой части |
| Диапазон температур | Приблизительно от -100°F до +500°F (от -73°C до +260°C), в зависимости от конструкции и условий эксплуатации. |
| Химическая стойкость | Обладает хорошей устойчивостью ко многим промышленным химикатам; совместимость с конкретной средой должна быть подтверждена. |
| Низкотемпературная эксплуатация | Подходит для некоторых низкотемпературных и криогенных применений. |
| Диаметр луковицы | Настраиваемый |
| Размеры хвостовой части | Настраиваемый |
| Общая длина | Настраиваемый |
| Тип профиля | Доступны пользовательские профили. |
Применение прокладок из стекловолокна с покрытием из ПТФЭ для уплотнителей типа "головастик".
Данная конструкция прокладки может быть рассмотрена для оборудования, где термогерметизация сочетается с воздействием химических веществ, термическими циклами или низкими температурами.
- Дверцы промышленных печей
- Крышки для духовки
- Оборудование для термической обработки
- Уплотнение заслонки
- Теплопроводящие каналы
- Соединения панелей
- Корпуса для оборудования
- Двери доступа
- Оборудование для порошковой окраски
- Автомобильное тепловое оборудование
- Криогенное оборудование
- Системы термоуплотнения OEM
Почему стоит выбрать стекловолоконный сердечник вместо металлического?
Выбор между стекловолоконным и металлическим сердечником зависит от механических и термических требований конкретного применения.
В основе конструкции лежит стекловолоконный сердечник, обеспечивающий легкую, неметаллическую внутреннюю структуру с полезной гибкостью и сжимаемостью. Поэтому он привлекателен для применений, где прокладка должна легко деформироваться, повторять неровности поверхности или исключать введение металлических компонентов в уплотнительный профиль.
В случаях, когда требуется дополнительное структурное усиление, упругость или механическая прочность, прокладки с металлическим сердечником в форме головастика могут быть предпочтительны. Компания BSTFLEX поможет определить, какая конструкция сердечника подходит именно вам, исходя из температурных, компрессионных, деформационных и монтажных требований.
Стекловолокно с покрытием из ПТФЭ против стекловолокна без покрытия
| Характерный | Стекловолокно с покрытием из ПТФЭ | Стекловолокно без покрытия |
|---|---|---|
| Внешняя поверхность | Текстильная поверхность с покрытием из ПТФЭ | Открытая стекловолоконная ткань |
| Химическая стойкость | Повышенная устойчивость поверхности ко многим химическим веществам. | В первую очередь зависит от конструкции и применения стекловолокна. |
| Низкотемпературная эксплуатация | При правильном выборе характеристик хорошо подходит для применений, требующих гибкости при низких температурах. | Зависит от конкретной конструкции из стекловолокна. |
| Характеристики поверхности | Гладкая поверхность с покрытием | Текстильная поверхность |
| Типичная причина выбора | Химическая стойкость, термоциклированиегибкость при низких температурах и термическая гибкость | Высокотемпературная текстильная герметизация и термозащита |
Монтаж и сжатие
Прокладку следует устанавливать таким образом, чтобы уплотнительный элемент непрерывно соприкасался с сопрягаемой поверхностью по требуемому периметру.
Монтажный конец должен быть закреплен в соответствии с конструкцией оборудования. В зависимости от области применения, подходящими способами крепления могут быть механические крепежные элементы, удерживающие каналы, зажимы или другие специально разработанные монтажные устройства.
Следует избегать чрезмерного сжатия. Прокладке необходимо достаточно места для деформации и восстановления формы без необратимого сжатия стекловолоконного сердечника.
Для дверей и крышек, которые часто открываются, конструкция крепления также должна предотвращать натяжение, перекручивание или смещение уплотнителя во время работы.
Производство оригинальных и сменных прокладок
Компания BSTFLEX поставляет изготовленные на заказ прокладки из стекловолокна с покрытием из ПТФЭ для штатного оборудования и запасных частей.
Заказчики-производители могут предоставлять чертежи или габаритные характеристики для разработки новых прокладок. Для проектов по замене прокладок можно использовать существующий образец прокладки, фотографии и основные габаритные данные для определения требуемого профиля.
Если оригинальная прокладка сжалась, затвердела или повредилась, важно измерить исходное место установки, а не полагаться только на размеры сжатой использованной прокладки.
Как выбрать подходящую прокладку из ПТФЭ типа «головастик»
Следующая информация будет полезна при выборе прокладки из стекловолокна с покрытием из ПТФЭ для головастиков:
- Требуемый диаметр колбы
- Ширина и толщина хвоста
- Общая длина прокладки
- Размеры двери, панели или проема
- Доступное пространство для сжатия
- Нормальная рабочая температура
- Минимальная рабочая температура
- Контактирующие химические вещества или технологические среды
- Ожидаемое термическое циклирование
- Способ крепления
- Существующий образец прокладки или чертеж
Предоставление этих сведений позволяет выбирать конструкцию прокладки в соответствии с фактическими условиями эксплуатации, а не просто подбирать ее по номинальному диаметру.
Часто задаваемые вопросы
Что такое прокладка из стекловолокна с покрытием из ПТФЭ?
Это уплотнительная прокладка с выпуклой и выпуклой частью, состоящая из внешней оболочки из тканого стекловолокна с покрытием из ПТФЭ и внутреннего сердечника из стекловолокна. Выпуклая часть обеспечивает компрессионное уплотнение, а выпуклая часть служит для крепления.
Для чего используется стекловолоконный сердечник?
Внутренний корпус уплотнительной прокладки состоит из стекловолоконного сердечника. Он обеспечивает гибкость, сжимаемость и поддержку профиля, позволяя прокладке адаптироваться к неровным поверхностям.
При какой температуре может работать прокладка из стекловолокна с покрытием из ПТФЭ (политетрафторэтилена) для головастиков?
Указанная конструкция из стекловолокна с покрытием из ПТФЭ и стекловолоконным сердечником рассчитана на диапазон температур приблизительно от -100°F до +500°F (от -73°C до +260°C). Фактические характеристики зависят от конкретных материалов, профиля и условий эксплуатации. :contentReference[oaicite:2]{index=2}
Можно ли использовать прокладки из ПТФЭ и стекловолокна в криогенных условиях?
Они могут быть рассмотрены для отдельных применений в низкотемпературных и криогенных условиях герметизации, поскольку конструкция из стекловолокна с покрытием из ПТФЭ сохраняет гибкость при низких температурах. Необходимо тщательно изучить все аспекты применения, включая температуру, среду, сжатие и термическое усадку.
Обладают ли прокладки из стекловолокна с покрытием из ПТФЭ химической стойкостью?
ПТФЭ обладает превосходной устойчивостью ко многим химическим веществам, но совместимость зависит от конкретного химического вещества, его концентрации, температуры и условий воздействия. Химическую совместимость следует подтвердить перед окончательным выбором материала.
Можно ли изготовить прокладку нестандартных размеров?
Да. Компания BSTFLEX может изготавливать колбы нестандартных диаметров, размеров хвостовой части, длины и конфигураций профиля на основе чертежей, образцов или требований конкретного применения.
Можно ли использовать эту прокладку на дверце духовки?
Да. Профиль с утолщением и хвостовой частью подходит для некоторых применений в качестве уплотнителя дверц, крышек и теплоизоляционных кожухов печей, где температурные и химические условия совместимы с конструкцией из стекловолокна ПТФЭ.
Закажите изготовление на заказ прокладки из ПТФЭ-стекловолокна для головастика.
Если вам нуженУплотнительная прокладка из стекловолокна с покрытием из ПТФЭ и сердечником из стекловолокна.Для печей, заслонок, воздуховодов, стыков панелей, теплоизоляционных кожухов или низкотемпературных уплотнений компания BSTFLEX может разработать прокладку в соответствии с требуемыми размерами и условиями эксплуатации.
Пришлите нам свойчертеж, существующий образец прокладки, размеры, диапазон температур и сведения о применении.Наша команда может оценить подходящую конструкцию из стекловолокна с покрытием из ПТФЭ и индивидуальный профиль «головастика» для вашего оборудования.
Обратитесь в компанию BSTFLEX для получения индивидуального предложения по прокладке из стекловолокна с покрытием из ПТФЭ для головастиков.
