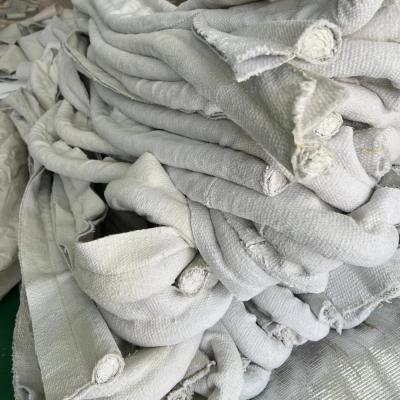

Керамическая тканевая крышка, керамический сердечник, прокладка "головастик".

ОнКерамическая тканевая крышка, керамический сердечник, прокладка "головастик".Это высокотемпературное уплотнительное решение, разработанное для термооборудования, где обычные резиновые, пластиковые или стандартные текстильные прокладки не обеспечивают достаточной термостойкости. Оно сочетает в себе термостойкое внешнее покрытие из керамической ткани с внутренним сердечником на основе керамики, создавая гибкий уплотнительный профиль для дверей, панелей, люков и других высокотемпературных соединений.

Характерная конструкция с утолщением и хвостовой частью позволяет прижимать прокладку к сопрягаемой поверхности, а прикрепленная хвостовая часть обеспечивает удобный способ установки. В зависимости от конструкции оборудования хвостовая часть может быть закреплена механически или встроена в удерживающий канал. Компания BSTFLEX может изготавливать прокладки нестандартных диаметров, длин, профилей, конструкций сердечника и конфигураций крепления для OEM-производителей и для замены.

Конструкция изделия

Эта керамическая прокладка в форме головастика представляет собой многокомпонентный уплотнительный узел, а не простую полоску ткани. Внешняя керамическая ткань защищает внутреннюю структуру от прямого воздействия источника тепла, а керамический сердечник обеспечивает необходимую основу для формирования и поддержания уплотнительного профиля.

Как работает керамическая прокладка Tadpole

Уплотнительная прокладка типа «головастик» представляет собой закругленную уплотнительную секцию, соединенную с плоским или удлиненным монтажным хвостовиком. Когда дверца или панель оборудования закрываются, выпуклая часть прижимается к сопрягаемой поверхности. Это контролируемое сжатие помогает закрыть соединение и уменьшить проникновение горячих газов, тепла, пыли и других технологических сред через отверстие.

В отличие от плоской прокладки, которая в основном полагается на поверхностный контакт, профиль в виде колбы может компенсировать некоторую степень подвижности и неровности между двумя сопрягаемыми компонентами. Это делает данную конструкцию особенно полезной для теплоизолирующих дверей и люков доступа, которые многократно открываются и закрываются.

Чехол из керамической ткани для высокотемпературной герметизации

Керамическое тканевое покрытие выбирается для применений, где поверхность прокладки подвергается значительным термическим нагрузкам. Керамические текстильные конструкции подходят для сложных условий теплозащиты и герметизации и могут сохранять свои функции при температурах, значительно превышающих практический диапазон обычных органических материалов для прокладок.

Конструкция из ткани также обеспечивает гибкость, что важно, когда уплотнитель должен повторять изгиб дверной рамы, иметь неровный периметр или быть изготовлен из металла. Готовый уплотнитель может быть изготовлен в виде непрерывных отрезков, формованных секций или нестандартных узлов в соответствии с геометрией оборудования.

Керамический сердечник для дверей с теплоизоляционными свойствами

Керамический сердечник придает уплотнительной прокладке типа «головастик» характерный закругленный профиль. Он обеспечивает необходимый объем для сжатия, сохраняя при этом легкую, неметаллическую внутреннюю структуру.

Керамический сердечник может быть полезен в оборудовании, где прокладка должна выдерживать высокие температуры без введения металлического сердечника в уплотнительный профиль. Плотность, диаметр, гибкость и конструкция сердечника могут быть выбраны в зависимости от требуемых характеристик сжатия и доступного монтажного пространства.

Основные преимущества

• Предназначен для работы в условиях высоких температур при герметизации.
• Внешний чехол из керамической ткани для работы в условиях высоких температур.
• Керамический сердечник обеспечивает легкую неметаллическую уплотнительную конструкцию.
• Профиль в форме лампочки обеспечивает герметичность за счет сжатия вокруг дверей и панелей.
• Гибкая конструкция позволяет повторять изгибы и неровности поверхностей оборудования.
• Подходит для многократного открывания и закрывания дверей термооборудования.
• Возможно изготовление изделий нестандартных диаметров, длин и профилей.
• Подходит для оригинального оборудования и в качестве сменной прокладки.
• Подходит для промышленных печей, духовок, обжиговых камер и других тепловых систем.

Варианты прокладок для головастиков из керамической ткани на заказ

В промышленном оборудовании редко используется единый универсальный размер прокладки. Компания BSTFLEX производит керамические тканевые прокладки в соответствии с размерами и требованиями к монтажу, предъявляемыми к конкретному применению.

Применение керамических прокладок типа "головастик"

Керамические уплотнения типа «головастик» обычно используются в промышленном оборудовании, где гибкое периметральное уплотнение должно работать вблизи зон высоких температур. Типичные области применения включают:

• Двери промышленных печей
• Корпуса печей для термообработки
• Дверцы промышленных печей
• Дверцы печи и люки доступа
• Оборудование для термической обработки
• Высокотемпературные инспекционные двери
• Панели доступа к оборудованию сгорания
• Оборудование с огнеупорной футеровкой
• Системы сушки и отверждения
• Изготовленные на заказ OEM-корпуса для теплоизоляции

Уплотнение дверцы печи и дверцы сушильной камеры

Дверцы печей и обжиговых камер представляют собой особенно сложную среду для герметизации. Уплотнитель может подвергаться воздействию высоких температур, многократным термическим циклам, сжатию от механизма закрывания, а также движениям, вызванным расширением и сжатием окружающей металлической конструкции.

Уплотнительная часть керамической прокладки в форме головастика располагается по периметру уплотнения, а хвостовая часть крепится к двери или раме. При закрытии двери уплотнительная часть сжимается, обеспечивая контакт с противоположной поверхностью. Гибкий профиль позволяет компенсировать небольшие изменения в выравнивании, которые могут происходить во время работы при высоких температурах.

Уплотнитель дверцы промышленной печи

В промышленных печах уплотнитель может быть выполнен по периметру откидной, подъемной, раздвижной или съемной дверцы. Керамическое тканевое покрытие обеспечивает термостойкую текстильную поверхность, а керамический сердечник поддерживает форму уплотнительного кольца.

Для проектов OEM-производителей компания BSTFLEX может работать с чертежами, образцами, фотографиями с указанием размеров или существующими техническими характеристиками прокладок, чтобы разработать соответствующий профиль.

Уплотнительная прокладка для головастика, уплотнитель для головастика и лента для головастика

В разных отраслях промышленности и у разных поставщиков для этого типа гибких высокотемпературных прокладок используются разные названия.прокладка головастика,тюлень-головастик,лента головастика, иуплотнительная лента для головастикаможет относиться к аналогичным конструкциям уплотнения типа «бульбом и хвостовая часть».

Термин, используемый для обозначения конкретного продукта, часто зависит от его применения и способа крепления. Для поиска информации о закупках и инженерных решениях компания BSTFLEX может поставлять керамические тканевые прокладки типа «головастик» в соответствии с терминологией, используемой в чертежах, спецификациях или документации по техническому обслуживанию заказчика.

Техническая информация

Фактическую рабочую температуру следует оценивать вместе со временем воздействия, атмосферными условиями, сжатием, механическими движениями, прямым контактом с пламенем, способом установки и конкретными керамическими материалами, используемыми в готовой прокладке. Компания BSTFLEX может порекомендовать подходящую конструкцию после анализа условий эксплуатации.

Почему стоит выбрать BSTFLEX для керамических прокладок Tadpole?

Компания BSTFLEX разрабатывает и производит гибкие термозащитные и высокотемпературные текстильные изделия для промышленного применения. Наша технология производства уплотнительных прокладок позволяет адаптировать продукцию к конкретным размерам, а не ограничиваться одним стандартным профилем.

Для проектов OEM и проектов по замене мы можем оценить требуемый диаметр колбы, размеры хвостовика, конструкцию керамического материала, характеристики сердечника, общую длину, конфигурацию углов и способ установки. Такой подход помогает инженерам выбрать прокладку, которая подходит именно для данного оборудования, вместо того, чтобы адаптировать оборудование к универсальному уплотнению.

Часто задаваемые вопросы

Что такое керамическая тканевая прокладка с керамическим сердечником в форме головастика?

Это высокотемпературная прокладка в форме головастика, состоящая из наружной оболочки из керамической ткани и внутреннего керамического сердечника. Конструкция в виде утолщения и хвоста позволяет закругленной части обеспечивать герметизацию за счет сжатия, а хвост служит местом крепления.

Где используются керамические прокладки типа "головастик"?

Они обычно используются вокруг дверей высокотемпературных печей, дверей промышленных печей, люков доступа к печам, оборудования для термической обработки, смотровых отверстий и других теплоизолирующих кожухов.

В чём разница между керамической прокладкой для головастиков и стандартной прокладкой для головастиков?

Основное различие заключается в материале конструкции. В керамической прокладке типа «головастик» используются керамический текстиль и керамический сердечник, подобранные для работы в условиях высоких температур. В других конструкциях прокладок типа «головастик» могут использоваться стекловолокно, кремнезем, металлические сердечники или различные текстильные покрытия в зависимости от области применения.

Можно ли изготовить керамическую прокладку для головастика на заказ?

Да. Возможно изготовление на заказ, включая диаметр колбы, ширину хвостовой части, длину прокладки, конструкцию сердечника, характеристики ткани, геометрию профиля, углы и конфигурацию крепления.

Можно ли изготовить сменный уплотнитель для головастика из имеющегося образца?

Да. В качестве основы для разработки нового керамического уплотнения типа «головастик» можно использовать существующий образец прокладки, инженерный чертеж, спецификацию размеров или подходящую информацию о применении.

Подходит ли эта прокладка для непрерывной эксплуатации при высоких температурах?

Пригодность зависит от выбранных керамических материалов и фактических условий эксплуатации. Перед выбором окончательной конструкции следует учитывать непрерывную температуру, термические циклы, механическое сжатие, атмосферу, прямое воздействие пламени и условия монтажа.

Закажите изготовление керамической прокладки для головастика на заказ.

Если вам нуженкерамическая тканевая прокладка для головастикаДля печи, духовки, термокамеры или другой высокотемпературной системы отправьте в BSTFLEX необходимые размеры и условия эксплуатации. Мы можем оценить размер колбы, конфигурацию хвостовика, керамическую ткань, конструкцию сердечника и общий профиль для вашего применения.

Для ускорения технической оценки предоставьте чертеж прокладки, размеры существующего образца, требуемую длину, способ установки, рабочую температуру и, при наличии, информацию о применяемом оборудовании.

Обратитесь в компанию BSTFLEX для заказа индивидуального решения по установке керамической прокладки типа "головастик".
