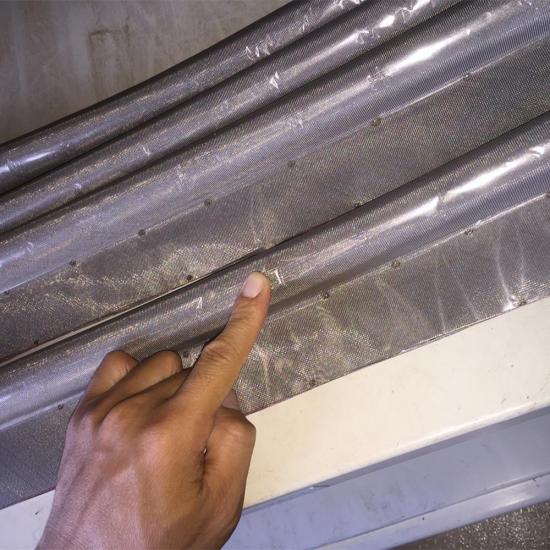

Алюминированная стекловолоконная прокладка для головастика

ОнАлюминированная стекловолоконная прокладка для головастикаЭто гибкий термоизоляционный элемент, предназначенный для дверц печей, нагревательного оборудования, теплоизоляционных кожухов, люков доступа, крышек и промышленного оборудования, подверженного воздействию высоких температур и лучистого тепла.

В прокладке используетсятканое стекловолоконное внешнее покрытие с алюминированной поверхностьюСветоотражающая внешняя поверхность помогает уменьшить количество излучаемого тепла, поглощаемого открытой поверхностью прокладки, а внутренний сердечник обеспечивает гибкость и упругость, необходимые для уплотнения под давлением.

В зависимости от конструкции оборудования, уплотнитель для головастика может быть изготовлен с различными вариантами внутренней конструкции, включаясердечник из оцинкованной проволокиилиполая гибкая сердцевинаЭто позволяет выбрать профиль уплотнения в соответствии с требуемым сочетанием гибкости, упругости, геометрии крепления и сжатия.

Компания BSTFLEX производит на заказ алюминиевые стекловолоконные прокладки в форме головастика для оборудования OEM-производителей, запасных частей и специализированных систем термогерметизации. Диаметр колбы, размеры хвостовой части, общая длина, конструкция сердечника и геометрия профиля могут быть настроены в соответствии с конкретным применением.

Светоотражающая конструкция из алюминированного стекловолокна

Внешний слой является основным защитным слоем прокладки. Он состоит из стекловолоконной ткани в сочетании с алюминированной поверхностью, предназначенной для отражения теплового излучения.

Такая конструкция особенно полезна вблизи нагреваемого оборудования, где лучистая энергия от процесса или нагретых поверхностей может напрямую достигать прокладки. Вместо того чтобы полагаться исключительно на стекловолоконную подложку для поглощения тепла, отражающая внешняя поверхность помогает перенаправлять лучистую энергию от прокладки.

Как алюминированная поверхность помогает регулировать тепловое излучение

Излучение ведет себя иначе, чем прямая теплопроводность. Нагретые поверхности внутри печей, плавильных установок и теплового оборудования могут передавать энергию посредством излучения даже при отсутствии прямого физического контакта.

Алюминированная поверхность стекловолоконного покрытия обеспечивает отражающую внешнюю поверхность, которая может уменьшить поглощение лучистого тепла на поверхности прокладки. Это делает алюминированное стекловолокно особенно полезным для герметизации мест, расположенных вблизи горячих поверхностей оборудования.

Отражающий слой следует рассматривать как часть общей системы терморегулирования. Фактическая температура прокладки зависит от температуры окружающего воздуха, интенсивности излучения, условий контакта, воздушного потока, сжатия и конструкции оборудования.

Варианты с оцинкованным и полым сердечником

Уплотнительные прокладки для головастиков из алюминированного стекловолокна могут изготавливаться с различной внутренней конструкцией. Две полезные конфигурации — это сердечник из оцинкованной проволоки и полый гибкий сердечник.

Выбор подходящего сердечника зависит от расстояния сжатия, конфигурации крепления, перемещения двери, требуемой гибкости и условий эксплуатации. Компания BSTFLEX может порекомендовать конструкцию сердечника после анализа конкретного случая.

Компрессионная герметизация с профилем «головастик».

Отличительной особенностью прокладки типа «головастик» является её геометрия, состоящая из выпуклости и хвоста. Закругленная выпуклость служит сжимаемым уплотнительным элементом, а хвост используется для позиционирования и фиксации прокладки.

1. Монтаж:Хвостовая часть устанавливается вдоль периметра двери, рамы, панели или оборудования.
2. Позиционирование:Лампа выровнена относительно сопрягаемой уплотнительной поверхности.
3. Сжатие:Закрытие дверцы или панели сжимает лампочку.
4. Удобство прилегания:Гибкий профиль повторяет незначительные изменения поверхности соприкосновения.
5. Термическая сепарация:Сжатая прокладка образует барьер вокруг отверстия или соединения.

Правильные размеры колбы и степень сжатия имеют важное значение. Чрезмерное сжатие может привести к необратимой деформации сердечника, а недостаточное сжатие может оставить зазоры вдоль герметизирующего канала.

Тепловые характеристики

Указанные конструкции головастиков из алюминированного стекловолокна рассчитаны на эксплуатацию в течение приблизительно500°F (260°C)В продукции конкурентов также отмечаются такие ключевые характеристики, как работа при высоких температурах, устойчивость к термическим ударам и отражение лучистого тепла. :contentReference[oaicite:1]{index=1}

Для изделий BSTFLEX окончательный температурный диапазон должен определяться в зависимости от выбранной стекловолоконной ткани, алюминированного покрытия, материала сердечника, геометрии прокладки и фактических условий эксплуатации.

Температура самого уплотнителя может значительно отличаться от внутренней температуры технологического процесса. Поэтому при выборе материала следует учитывать лучистое тепло, теплопроводность через дверь или раму, поток воздуха и условия сжатия.

Термический шок и многократные циклы нагрева

Промышленные двери и крышки могут многократно перемещаться между температурами окружающей среды и повышенными температурами. Это приводит к термическому расширению и сжатию внутри уплотнительного узла.

Гибкая конструкция из стекловолокна позволяет уплотнителю лучше, чем многие жесткие уплотнительные материалы, компенсировать многократные перемещения. Выбранный сердечник также влияет на то, как уплотнитель реагирует на сжатие и восстановление формы во время многократных циклов открывания/закрывания двери.

Для оборудования, подверженного резким перепадам температуры, при выборе конструкции уплотнительной прокладки следует учитывать термический удар, восстановление после сжатия и стабильность монтажа.

Применение алюминиевых стекловолоконных прокладок для головастиков

Уплотнение дверцы духовки и теплоизоляционного кожуха

Для дверц духовок и теплоизоляционных панелей требуется уплотнительная прокладка, способная многократно сжиматься, не теряя своей основной формы. Уплотнительная прокладка типа «головастик» разделяет функцию крепления и основную функцию герметизации, что делает ее практичной для герметизации по периметру.

Хвостовая часть может располагаться вдоль двери или рамы, а закругленная выпуклость обращена к сопрягаемой поверхности. Когда дверь закрывается, выпуклость сжимается и образует контактную поверхность.

Покрытие из алюминированного стекловолокна добавляет к уплотнительному узлу отражающую тепловую поверхность, что делает эту конструкцию полезной в тех случаях, когда прокладка подвергается воздействию лучистой энергии от нагреваемого оборудования.

Преимущества конструкции прокладок из алюминированного стекловолокна

Уплотнительные прокладки для головастиков из алюминированного стекловолокна, изготовленные на заказ.

Производители оборудования часто требуют использования профилей уплотнителей, которые нельзя заменить стандартными размерами. Геометрия двери, монтажное пространство и расстояние сжатия определяют соответствующие размеры проушины и заглушки.

Компания BSTFLEX может изготавливать на заказ алюминиевые стекловолоконные прокладки для головастиков по инженерным чертежам, существующим образцам прокладок, техническим характеристикам или требованиям конкретного применения.

Технические характеристики

Алюминированное стекловолокно против стандартного стекловолоконного покрытия

Обе конструкции могут использоваться для термосварки, но их внешние поверхности ведут себя по-разному при воздействии лучистого тепла.

Выбор между оцинкованным и полым сердечником

Внутренний сердечник следует выбирать в зависимости от способа сжатия и установки прокладки.

Оцинкованная проволочная сердцевина

Сердечник из оцинкованной проволоки обеспечивает усиленную внутреннюю структуру и помогает прокладке сохранять свой профиль во время транспортировки и установки. Его можно использовать в тех случаях, когда прокладке необходима дополнительная внутренняя поддержка при сохранении гибкой формы уплотнения.

Полая сердцевина

Полая сердцевина создает легкую и хорошо сжимаемую конструкцию. Такая конфигурация может быть полезна в тех случаях, когда прокладка должна легко деформироваться при относительно небольшом усилии закрытия или адаптироваться к неровностям сопрягаемой поверхности.

Правильный выбор зависит от конструкции оборудования. Компания BSTFLEX может оценить требуемую силу сжатия, зазор уплотнения, схему монтажа и условия эксплуатации, прежде чем рекомендовать конструкцию сердечника.

Рекомендации по установке

Правильная установка напрямую влияет на герметичность. Уплотнитель следует устанавливать таким образом, чтобы его выпуклость оставалась выровненной с сопрягаемой поверхностью на протяжении всего перемещения двери или панели.

Хвостовую часть следует крепить с помощью способа крепления, соответствующего конструкции оборудования. Система крепления должна предотвращать чрезмерное перемещение, скручивание или смещение при многократной эксплуатации.

Колбу не следует чрезмерно сжимать. Необходимо обеспечить достаточный зазор для деформации прокладки при сохранении непрерывного контакта с противоположной поверхностью.

Производство оригинальных и сменных прокладок

Компания BSTFLEX поставляет алюминиевые стекловолоконные прокладки типа "головастик" как для оригинального оборудования, так и для замены.

Для проектов OEM-производителей инженерные чертежи могут использоваться для разработки необходимого профиля и конструкции сердцевины. Для проектов по замене прокладок существующий образец, фотографии и информация о размерах могут помочь определить подходящий профиль.

При измерении старой прокладки важно учитывать остаточное сжатие и деформацию. Первоначальное монтажное пространство и зазор уплотнения, как правило, предоставляют более полезную информацию, чем сжатые размеры использованной прокладки.

Приложения

• Уплотнители дверцы промышленных печей
• Уплотнители дверцы промышленных печей
• Термоуплотнители дверцы плиты
• Двери отопительного оборудования
• Термоизоляционные уплотнения корпуса
• Панели доступа к термокамере
• Чехлы для промышленного оборудования
• Оборудование для обработки металлов
• Оборудование для литья металлов
• Теплоизоляционные барьерные конструкции
• Тепловое оборудование OEM
• Сменные термопрокладки

Как выбрать прокладку из алюминированного стекловолокна для головастика

Для правильного выбора прокладки следует учитывать следующую информацию:

1. Требуемый диаметр колбы
2. Ширина и толщина хвоста
3. Общая длина прокладки
4. Размеры двери или панели
5. Доступный зазор сжатия
6. Рабочая температура
7. Воздействие лучистого тепла
8. частота термоциклирования
9. Необходимая основная конструкция
10. Способ крепления
11. Контактирующие химические вещества или технологические среды
12. Существующий образец прокладки или чертеж

Предоставление этой информации позволяет проектировать прокладку с учетом особенностей конкретного оборудования, а не выбирать профиль, основываясь только на номинальных размерах.

Часто задаваемые вопросы

Что такое алюминиевая стекловолоконная прокладка для головастиков?

Уплотнительная прокладка типа «головастик» из алюминированного стекловолокна представляет собой термоуплотнение типа «луковица и хвост», изготовленное из тканого стекловолоконного покрытия с алюминированной светоотражающей поверхностью. Внутренний сердечник обеспечивает гибкую структуру, необходимую для компрессионного уплотнения.

Для чего предназначено алюминированное покрытие?

Алюминированная поверхность отражает лучистое тепло и образует защитный внешний слой. Это особенно полезно, когда прокладка устанавливается вблизи горячих поверхностей или источников лучистого тепла.

Какую температуру может выдержать прокладка из алюминированного стекловолокна для головастиков?

Указанные конструкции из алюминированного стекловолокна рассчитаны примерно на 500°F / 260°C. Фактические рабочие характеристики зависят от конкретного покрытия, сердечника, профиля и условий эксплуатации. :contentReference[oaicite:2]{index=2}

В чём разница между оцинкованным сердечником и полым сердечником?

Сердечник из оцинкованной проволоки обеспечивает внутреннее армирование и поддержку профиля, а полый сердечник создает легкую и хорошо сжимаемую уплотнительную конструкцию. Выбор оптимальной конфигурации зависит от требуемого сжатия и механических характеристик.

Можно ли использовать эту прокладку на дверце духовки?

Да. Алюминиевые стекловолоконные прокладки типа «головастик» хорошо подходят для некоторых применений в дверцах духовок, плит и теплоизоляционных кожухах, где условия эксплуатации совместимы с конструкцией прокладки.

Отражает ли алюминиевая поверхность тепловое излучение?

Да. Отражающая алюминиевая поверхность предназначена для отражения теплового излучения, что делает ее полезной в качестве теплоизоляционного барьера и в условиях высокого теплового излучения.

Можно ли изготовить прокладку нестандартных размеров?

Да. Компания BSTFLEX может изготавливать колбы нестандартных диаметров, размеров хвостовой части, длины, конфигурации сердечника и геометрии профиля в соответствии с чертежами, образцами или требованиями конкретного применения.

Может ли компания BSTFLEX производить сменные алюминиевые стекловолоконные прокладки?

Да. Сменные прокладки могут быть изготовлены на основе существующего образца, размеров, инженерных чертежей или информации о применении.

Закажите изготовление на заказ алюминиевой стекловолоконной прокладки для головастика.

Если вам нуженалюминиевая стекловолоконная прокладка для головастикаДля изготовления дверцы печи, системы отопления, теплоизоляционного кожуха, люка доступа или промышленного оборудования компания BSTFLEX может разработать необходимый профиль и конструкцию сердечника.

Пришлите нам свойчертеж, образец прокладки, размеры, рабочая температура и сведения о применении.Мы можем оценить подходящую конструкцию из алюминированного стекловолокна и порекомендовать сердечник из оцинкованной проволоки, полый сердечник или другую подходящую конфигурацию.

Обратитесь в компанию BSTFLEX для получения индивидуального расчета стоимости алюминиевой стекловолоконной прокладки для головастиков.
