Выборуплотнительная лента для головастикаЭто не просто вопрос выбора диаметра колбы. Два уплотнения с одинаковым наружным профилем могут вести себя совершенно по-разному при изменении их покрывающих материалов, внутренних сердечников и обработки поверхности.
Для промышленных печей, плавильных печей, обжиговых камер, котлов и отапливаемых помещений наиболее целесообразным способом определения герметичности является рассмотрение ее как инженерной комбинации трех элементов:наружная оболочка, внутренний сердечник и готовый профиль.
Внешний текстильный слой во многом определяет способность прокладки выдерживать воздействие внешних факторов. Сердечник контролирует сжатие и восстановление. Размеры выступающей части и хвостовой части определяют, насколько плотно готовая прокладка прилегает к оборудованию.
Компания BSTFLEX производитЛенты-уплотнители для головастиков и высокотемпературные уплотнители для головастиковс различными покрытиями из стекловолокна, кремнезема, керамики, базальта, арамида и текстиля с покрытием, в сочетании с конструкциями из волокна, нержавеющей стали и инконеля.
Терминуплотнительная лента для головастикаОписывает семейство гибких уплотнительных профилей, а не одну фиксированную спецификацию материала.
Это различие имеет значение при поиске сменных уплотнителей. Описание продукта как «лента для головастиков» не позволяет инженеру определить, содержит ли уплотнительная проволока стекловолоконный трос, керамическое волокно, сетку из нержавеющей стали или армирование из инконеля.
Полезная спецификация должна содержать следующие сведения:
Крышка представляет собой открытую текстильную часть, окружающую лампочку. Она также обычно образует плоский хвостовик, используемый для крепления прокладки к оборудованию.
Различные материалы для защитного покрытия следует выбирать в зависимости от воздействия тепла, истирания, лучистого тепла, контакта с химическими веществами и окружающих технологических условий.

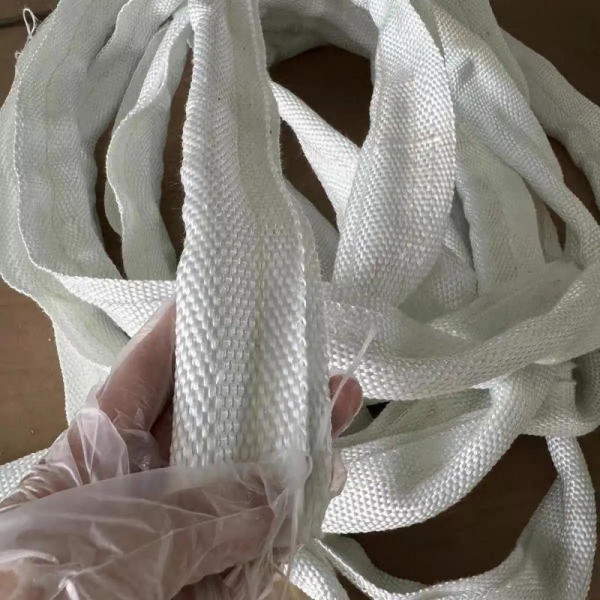

Стекловолокно является практичным исходным материалом для многих промышленных применений в области термосварки. Оно обеспечивает гибкую тканую конструкцию, которую можно формировать вокруг различных материалов-основы.
Важное преимущество заключается не только в самом стекловолокне, но и в количестве вариантов конфигурации каркаса, которые можно создать под ним.
Для создания мягкой конструкции, полностью состоящей из волокон, компания BSTFLEX производит следующие изделия:Крышка из стекловолокна, сердцевина из стекловолокна, прокладка "головастик".. Стекловолоконный сердечник обеспечивает относительно мягкую реакцию на сжатие без металлического армирования.
Там, где требуется более надежная механическая поддержка,Крышка из стекловолокна, сердечник из нержавеющей стали, прокладка "головастик".сочетает текстильное покрытие с усиленным металлическим сердечником.
Для применений, требующих большего сжатия колбы,Крышка из стекловолокна, прокладка из нержавеющей стали с полым сердечником в форме головастика.обеспечивает еще одну характеристику сжатия.
Силикатная ткань используется в тех случаях, когда температурные условия превышают практический диапазон стандартных конструкций из стекловолокна или когда техническое задание требует использования текстильного покрытия, рассчитанного на более высокую температуру.

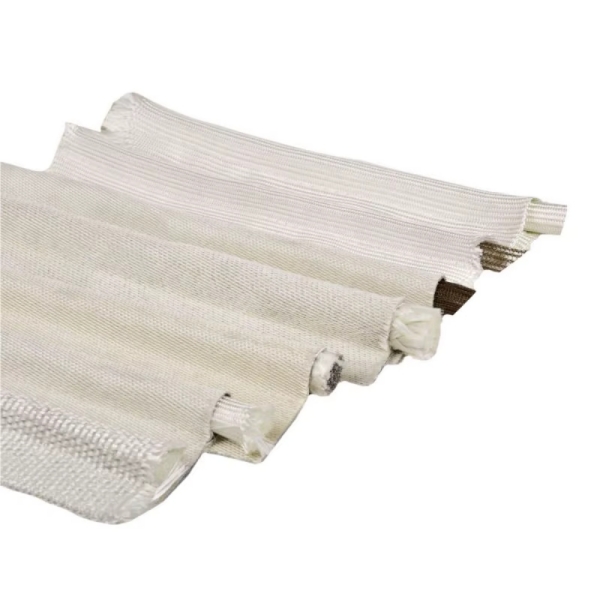

Крышку можно использовать в паре с различными сердечниками, вместо того чтобы автоматически использовать силикагель по всей прокладке.
Например,Прокладка для головастика с керамическим сердечником, покрытая силикагелем.сочетает в себе текстильную поверхность из диоксида кремния с сердцевиной из сжимаемого керамического волокна.
Для применений, требующих внутреннего металлического армирования,Высокотемпературная прокладка типа «головастик» с покрытием из силиконовой ткани и сердечником из инконеля.Используется иной инженерный подход: кремнеземная ткань защищает от воздействия окружающей тепловой среды, а сердцевина из инконеля обеспечивает внутреннюю металлическую поддержку.
Текстильные покрытия из керамического материала используются в более сложных условиях термогерметизации, где требуется высокотемпературная волокнистая конструкция.
Опять же, выбор сердцевины влияет на свойства готовой прокладки.
ОнКерамическая тканевая крышка, керамический сердечник, прокладка "головастик".обеспечивает полностью керамическую текстильно-волоконную конфигурацию.
В противоположность этому,Керамическая тканевая обшивка, сердцевина из инконеля, прокладка типа "головастик".Под керамическим покрытием используется металлическое усиление.
В тех случаях, когда применение также предполагает значительное трение или механическое воздействие, можно использовать дополнительный металлический чулок.Чулок из инконеля, чехол из керамической ткани, керамический сердечник, прокладка "головастик".Он построен на основе этой многослойной конструктивной концепции.
Нанесение покрытия или обработка могут изменить поверхностные характеристики стекловолоконной прокладки без изменения типа волокон, входящих в ее состав.
ОнЛента-уплотнитель для головастика из стекловолокна, покрытого вермикулитомПредназначен для промышленной термогерметизации, где требуется обработанная стекловолоконная поверхность и усиленная конструкция сердечника.
Этот тип конструкции применяется для дверц печей, котлов, печей, обжиговых камер и другого оборудования для термической обработки.
Силиконовое покрытие отвечает иным требованиям, чем обработка вермикулита.
Покрытие из стекловолокна силиконом может обеспечить более гладкую поверхность, улучшенные характеристики при обращении и дополнительную устойчивость к определенным воздействиям окружающей среды.
ОнУплотнительная прокладка из стекловолокна с силиконовым покрытием для головастикаПоэтому его лучше рассматривать как самостоятельную линейку продуктов, а не как замену всем высокотемпературным стекловолоконным прокладкам.
В тех случаях, когда важны химическая стойкость, характеристики отделения от поверхности или чистота технологического процесса, можно рассмотреть возможность использования стекловолокна с покрытием из ПТФЭ.
Компания BSTFLEX производит...Крышка из стекловолокна с покрытием из ПТФЭ, сердцевина из стекловолокна, прокладка типа "головастик".с внутренним сердечником из стекловолокна.
Поскольку ПТФЭ имеет свои собственные температурные ограничения, выбор материала для этой конструкции следует основывать на фактическом сочетании температуры и химического воздействия, а не только на температуре.
Излучение создает иные проблемы герметизации по сравнению с прямым контактом с температурой.
Для оборудования, подверженного значительному воздействию лучистой энергии, в конструкцию прокладки может быть включена отражающая поверхность.
ОнАлюминированная стекловолоконная прокладка для головастикаСочетает в себе текстильную подложку из стекловолокна с теплоотражающей поверхностью для применений, где управление лучистым теплом является частью требований к герметизации.

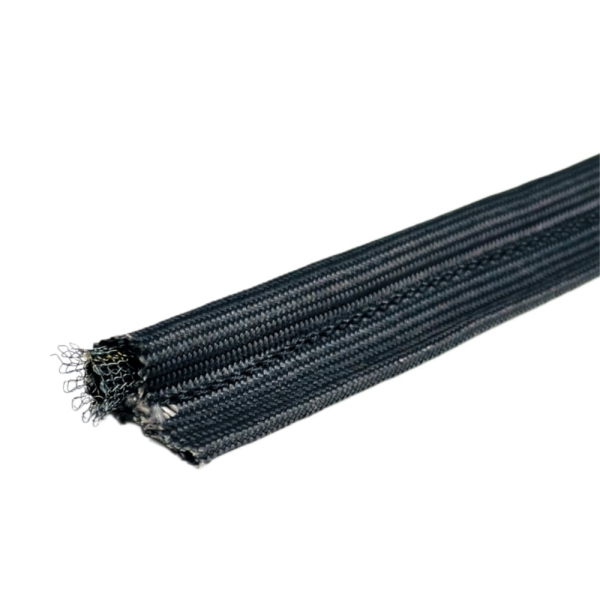

Базальтовое волокно представляет собой еще один вариант минерального волокна для промышленной термосварки.

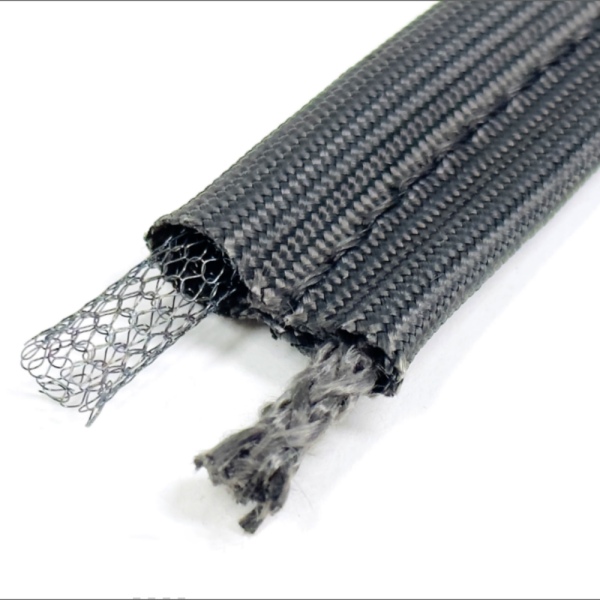

ОнБазальтовое покрывало из ткани, проволочная сетка, уплотнитель для головастикаСочетает в себе тканое базальтовое покрытие с внутренним сердечником из проволочной сетки, обеспечивая баланс между гибкостью текстиля и механическим усилением.
В некоторых условиях герметизации больше внимания уделяется износостойкости и механической прочности, чем достижению максимально возможной температурной стойкости.
В таких условиях арамидный текстиль можно комбинировать с сердцевиной из термоволокна.
ОнАрамидное покрытие, стекловолоконный сердечник, прокладка для головастика, лента.Этот подход заключается в сочетании арамидного внешнего покрытия с внутренним сердечником из стекловолокна.
В технических характеристиках высокотемпературных прокладок основное внимание уделяется материалу покрытия, но сердечник может быть не менее важен.
Сердцевина влияет на то, насколько легко сжимается колба, насколько сильно она прижимается к сопрягаемой поверхности и насколько хорошо профиль восстанавливается после открытия двери.

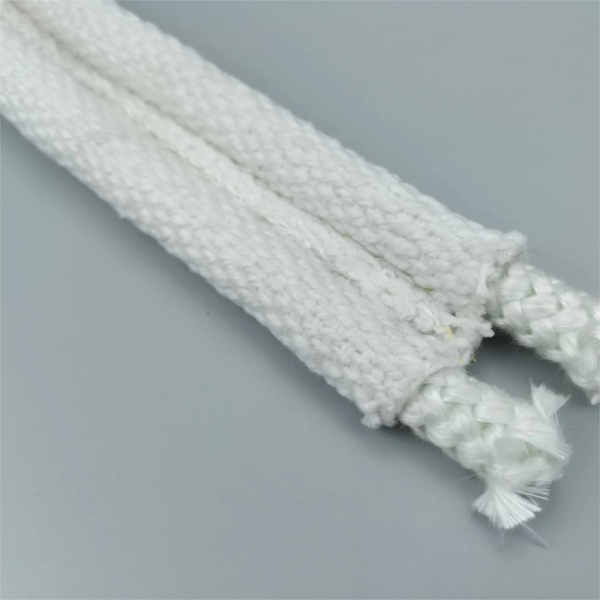

Вставка из стекловолокна образует мягкую, неметаллическую уплотнительную прослойку. Она полезна в тех случаях, когда гибкость и соответствие форме изделия важнее, чем металлическое армирование.
Плотность и конструкция стекловолоконного сердечника влияют на усилие закрытия и характеристики сжатия готовой прокладки.
Керамическое волокно можно использовать в тех случаях, когда сам сердечник должен быть пригоден для более жестких температурных условий.
В зависимости от требуемой внешней поверхности и общей конструкции прокладки, ее можно комбинировать с керамической тканью или тканью из силикагеля.

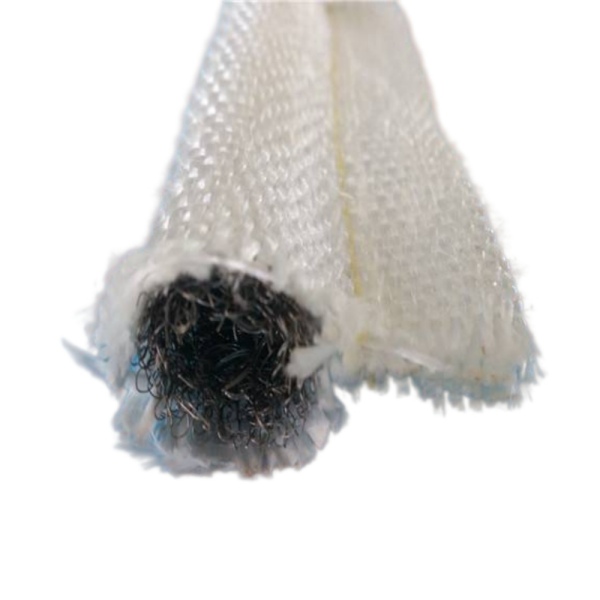

Вставка из нержавеющей стали обеспечивает металлическое усиление колбы.
Такая конструкция обеспечивает большую структурную поддержку и полезную упругость в местах, где прокладка подвергается многократным циклам сжатия.
Это особенно актуально для промышленных дверей и панелей, которые часто открываются во время производства или технического обслуживания.
Не следует путать полый металлический сердечник с обычным сплошным или плотным сетчатым сердечником.
Благодаря открытой центральной структуре, колба легче сжимается под давлением. Это позволяет снизить усилие, необходимое для закрытия оборудования, и в то же время дает возможность прокладке компенсировать большие колебания зазора.
По этой причинепрокладка с полым сердечником в форме головастикаМожет быть особенно полезно на больших дверях, люках доступа и неровных сопрягаемых поверхностях.
Усиление инконелем рассматривается в тех случаях, когда металлический сердечник должен работать в более жестких температурных условиях.
Его можно комбинировать с кремниевыми или керамическими покрытиями для создания прокладки, в которой как внешний текстиль, так и внутреннее усиление подобраны с учетом требований эксплуатации в тяжелых условиях.

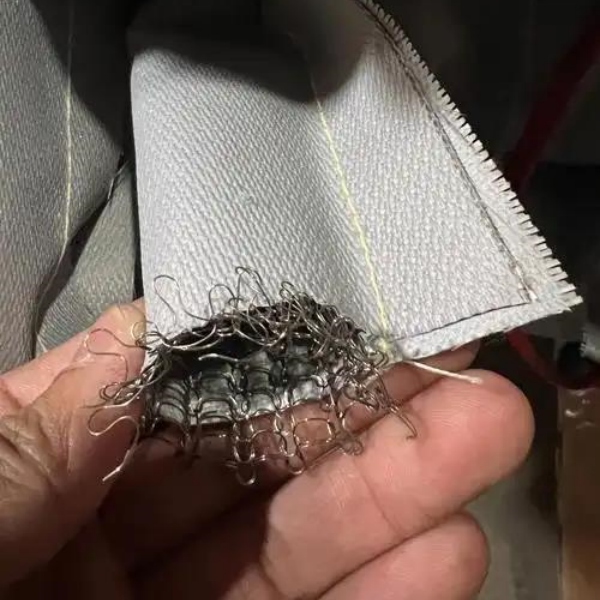

Сетчатые сердечники обеспечивают полезный баланс между металлическим армированием и сжимаемостью.
Состав сетки, диаметр проволоки, плотность плетения и геометрия сердечника — все это может влиять на поведение лампы под нагрузкой.
| Строительство | Первичный Чаактеристика | Типичная причина выбора |
|---|---|---|
| Стекловолокно + сердцевина из стекловолокна | Мягкое, неметаллическое компрессионное полотно | Общее теплоизоляционное уплотнение двери |
| Сердцевина из стекловолокна и нержавеющей стали | Усиленная лампа | Повторное сжатие и механическая поддержка |
| Стекловолокно + полый сердечник из нержавеющей стали | Высокая сжимаемость | Низкое усилие закрытия и неравномерные зазоры |
| Кремнезем + керамический сердечник | Конструкция из высокотемпературного волокна | Требовательное тепловое оборудование |
| Сердечник из диоксида кремния и инконеля | Высокотемпературное покрытие с металлическим армированием | Жесткие термические и механические условия |
| Керамика + Керамический сердечник | Высокотемпературная текстильно-волоконная система | Печи и обжиговые печи |
| Керамический сердечник + сердечник из инконеля | Высокотемпературное покрытие с усиленным сердечником | Тепловое оборудование, требующее металлической опоры |
| ПТФЭ, стекловолокно + стекловолоконный сердечник | Покрытая поверхность и мягкая сердцевина | Химическая или технологическая среда |
| Алюминированное стекловолокно | Светоотражающая внешняя поверхность | Воздействие лучистого тепла |
| Базальт + сердцевина из проволочной сетки | Минеральный текстиль с армированием | Термо- и механическая герметизация |
| Сердечник из арамида и стекловолокна | Прочный текстиль с мягким волокнистым сердечником. | Применение с учетом требований к износостойкости |
Одна из самых распространенных ошибок при покупке – это заказ прокладки только по внешнему диаметру.
Рассмотрим три прокладки в форме головастика с одинаковым номинальным диаметром колбы:
Внешние размеры этих колб могут казаться схожими, но сила, необходимая для их сжатия, может существенно различаться.
Это влияет на давление при закрывании двери, герметичность и долговременную работоспособность.
Поэтому при реализации проектов по замене необходимо по возможности определить исходную конструкцию несущего элемента.
Профиль с утолщением и хвостовой частью особенно полезен в тех случаях, когда сжимаемое уплотнение должно оставаться механически прикрепленным к двери, раме, люку или панели.
Типичные области применения в промышленности включают:
Дверца промышленной печи представляет собой проблему как с точки зрения термической, так и механической герметизации.
Уплотнитель может подвергаться тысячам циклов сжатия, в то время как сама дверная рама расширяется и сжимается при изменении рабочих температур.
В случаях, когда приоритетными являются низкое усилие смыкания и плотное прилегание, может быть выбран мягкий стекловолоконный сердечник. Сердечник из нержавеющей стали может быть выбран там, где требуется дополнительная механическая упругость. Полый металлический сердечник может стать еще одним вариантом, если необходимо значительное сжатие.
Именно поэтому указание только на "уплотнитель дверцы духовки из стекловолокна" часто оказывается недостаточным для качественной замены.
В печах особое внимание уделяется температурным характеристикам обрабатываемых материалов.
В зависимости от условий эксплуатации, стекловолокно может быть заменено или дополнено стекловолокном, обработанным вермикулитом, кремнеземом или керамическими текстильными конструкциями.
Необходимо также учитывать внутренний сердечник. Высокотемпературная внешняя оболочка не гарантирует, что каждый внутренний сердечник будет пригоден для одинаковых условий эксплуатации.
Всю систему уплотнений следует оценивать как единую конструкцию.
Печи и системы термообработки могут сочетать повышенную температуру с частыми термическими циклами и изменением размеров.
В таких условиях особенно актуальны текстильные покрытия из кремнезема и керамики, а варианты с керамическим волокном и сердечником из инконеля позволяют адаптировать внутреннюю конструкцию к условиям эксплуатации.
Температура — не единственный фактор, влияющий на герметизацию воздуховодов и заслонок.
Вибрация, давление, ориентация поверхности, частота открытия и химический состав технологического газа также могут влиять на выбор материала.
Профиль с полой сердцевиной может быть полезен в случаях, когда выравнивание панелей меняется, тогда как усиленная металлическая сердцевина может быть предпочтительнее, если прокладка подвергается многократным механическим воздействиям.
Практический процесс выбора должен начинаться с оборудования, а не с каталога.
Зафиксируйте нормальную непрерывную температуру, ожидаемую пиковую температуру и то, подвергается ли прокладка прямому воздействию горячего газа, лучистого тепла или только температуры корпуса оборудования.
Проверьте наличие масел, химикатов, влаги, истирания, пыли, технологических загрязнений и теплового излучения.
Измерьте зазор в закрытом положении. По возможности проверьте несколько точек по периметру двери, так как зазор может быть неравномерным.
Лампочка должна сжиматься достаточно сильно, чтобы поддерживать контакт, но при этом не создавать чрезмерного усилия при замыкании.
В зависимости от внешних условий выбирайте стекловолокно, кремнезем, керамику, базальт, арамид или подходящую ткань с покрытием.
Выберите сердечник из волокна, нержавеющей стали, полой нержавеющей стали, инконеля или другого материала в зависимости от требуемой жесткости, способности к восстановлению формы и температурной стойкости.
Ширина и толщина задней части должны соответствовать крепежной планке, винтам, заклепкам, зажимам, болтам или монтажному каналу, используемым на оборудовании.
Для нового или заменыуплотнительная лента для головастикаПредоставление полных данных о применении снижает риск выбора неправильной конструкции.
Стандартные каталожные комбинации являются полезной отправной точкой, но они не охватывают все проблемы промышленного уплотнения.
Компания BSTFLEX может разрабатывать нестандартные конструкции прокладок для головастиков, изменяя материал покрытия, тип оболочки, внутренний сердечник, диаметр утолщения, ширину хвостовой части и профиль готового изделия.
Это позволяет производителю оборудования или инженеру по техническому обслуживанию выбирать прокладку, соответствующую реальным условиям эксплуатации, вместо того, чтобы довольствоваться единой стандартной конструкцией.
Логику инженерного подхода можно кратко сформулировать следующим образом:
Материал покрытия + Конструкция сердцевины + Геометрия профиля + Условия применения = Готовая прокладка Tadpole
Уплотнительная лента типа «головастик» представляет собой гибкий уплотнительный профиль, состоящий из сжимаемой выпуклости и плоского монтажного конца. Этот термин может обозначать множество различных комбинаций покрытия и сердцевины, а не какой-либо конкретный материал.
В качестве материалов часто используются стекловолокно, кремнезем, керамика, базальт и арамид, а также стекловолокно с силиконовым, ПТФЭ, вермикулитовым или алюминированным покрытием.
В зависимости от конструкции, колба может содержать стекловолокно, кремнеземное или керамическое волокно, сетку из нержавеющей стали, полую сетку из нержавеющей стали, сетку из инконеля или другой специально разработанный сердечник.
Волокнистые сердечники, как правило, обеспечивают более мягкое сжатие, чем плотная металлическая арматура, хотя фактическая жесткость зависит от плотности и конструкции сердечника. Полые металлические сердечники также могут обеспечивать высокую сжимаемость при сохранении металлической упругости.
Полая сердцевина полезна в тех случаях, когда уплотнительная прокладка должна значительно сжиматься, оборудование имеет ограниченное усилие закрывания или уплотнительный зазор изменяется по периметру двери или панели.
Сердечники из инконеля рассматриваются для применения в сложных тепловых условиях, где само металлическое армирование требует способности выдерживать высокие температуры и механической стабильности.
Да. Сочетание различных материалов — одно из главных преимуществ конструкции уплотнительных прокладок типа «головастик». Кремнезем можно комбинировать с керамическими или инконельными сердечниками, керамическую ткань — с керамическими или металлическими сердечниками, а стекловолокно — с волокном, нержавеющей сталью или полыми металлическими сердечниками.
Да. Существующая прокладка, чертеж поперечного сечения, фотографии и габариты оборудования могут быть использованы для разработки профиля OEM или профиля для замены.
Не существует единой универсальной уплотнительной ленты, подходящей для любой печи, топки, сушильного шкафа или теплоизоляционного кожуха. Правильное решение зависит от того, как крышка, сердечник и профиль взаимодействуют в реальных условиях эксплуатации.
Компания BSTFLEX производит продукцию по индивидуальному заказу.прокладки для головастиков, уплотнения для головастиков и ленты для прокладок головастиковс использованием различных текстильных материалов, покрытий, волоконных сердечников и вариантов металлического армирования.
Посмотреть полный текстАссортимент прокладок и уплотнений для штативов BSTFLEX Tadpoleили отправьте имеющийся у вас образец прокладки, чертеж, информацию о рабочей температуре, диаметре колбы, ширине хвостовой части и необходимом количестве для оценки и расчета стоимости.
