На уже установленном шланговом узле оба концевых фитинга могут быть уже подсоединены, трасса может проходить за оборудованием, а доступ может быть ограничен коротким открытым участком. В такой ситуации первый вопрос при выборе противопожарного рукава касается не номинального диаметра. Главное — есть ли практический путь для установки трубчатого рукава.
Съемный противопожарный рукав открывается по всей длине, поэтому его можно обернуть вокруг шланга, а не надевать через концевой фитинг. Застежки-кнопки и застежки-липучки предлагают два способа закрытия этого отверстия. Трубчатый противопожарный рукав остается вариантом, когда есть доступ к концам или когда защиту можно установить во время плановой замены шланга.
Выберите формат в зависимости от задачи по установке и техническому обслуживанию, а затем проверьте его термическую пригодность. Ассортимент противопожарных рукавов BSTFLEX включает конструкции на кнопках, на липучках и трубчатые конструкции для оценки этих различных требований.
| Точка принятия решения | Противопожарный рукав на кнопках | Противопожарный рукав на липучке | Трубчатый противопожарный рукав |
|---|---|---|---|
| Путь установки | Оборачивается вокруг защищаемого участка и закрывается в отдельных точках крепления кнопок. | Оборачивается вокруг защищаемого участка и закрывается вдоль соединительной крепежной ленты. | Надвигается на узел с доступного конца. |
| Отсоединение шланга | Позволяет избежать отсоединения фитингов, если есть достаточный доступ, чтобы обернуть и закрыть рукав. | Позволяет избежать отсоединения фитингов, если можно дотянуться до застежки и полностью ее зафиксировать. | Требует свободного пути для ввода с конца; оценивайте во время сборки или разрешенного отсоединения. |
| Последующий осмотр | Расстегните необходимые кнопки, чтобы открыть защищаемый участок. | Разделите крепежные ленты, чтобы открыть защищаемый участок. | Доступ под ним требует сдвигания или снятия рукава, если это позволяет конструкция узла. |
| Критическая проверка посадки | Выравнивание кнопок и перекрытие материала между застежками. | Указанное перекрытие и полное зацепление крепежных поверхностей. | Полезный внутренний диаметр, прохождение фитинга и покрытие вдоль трассы. |
| Полезная отправная точка | Модернизация, требующая повторно открываемого механического закрытия с доступными позициями крепления. | Обслуживаемое покрытие, где продольная крепежная лента соответствует процедуре доступа и обслуживания. | Определенный процесс сборки, при котором регулярное открывание вдоль рукава не требуется. |
| Термическое соответствие | Оценивайте корпус, шов, кнопки и установленное перекрытие вместе. | Оценивайте корпус, шов, крепежный материал и установленное перекрытие вместе. | Оценивайте корпус, посадку и указанную обработку концов. |
Это сравнение выявляет различия в установке, а не является универсальным рейтингом термостойкости. Металлические кнопки не делают рукав автоматически подходящим для более горячих условий эксплуатации, а закрытая трубка сама по себе не устанавливает рейтинг огнестойкости.

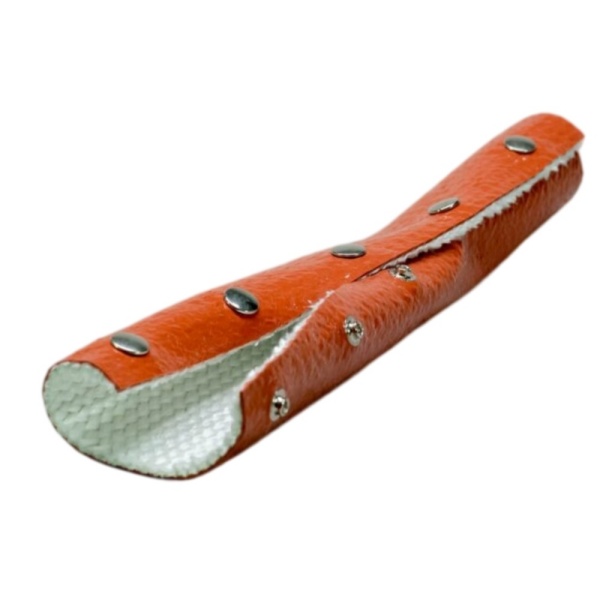

Противопожарный рукав BSTFLEX snap wrap firesleeve сочетает в себе защиту из стекловолокна с силиконовым покрытием и металлическую застежку на кнопках. Рукав можно открыть по всей длине, расположить вокруг узла и закрыть, не надевая все покрытие через фитинг.
Оцените эту конструкцию, когда установка позволяет добраться до каждого места крепления и проверить его. В тесном пучке шлангов убедитесь, что технический специалист может прижать сопрягаемые детали друг к другу, не перекручивая шланг и не прижимая рукав к кронштейну с усилием.
Важной зоной осмотра также является пространство между кнопками. Рукав может быть застегнут на все кнопки, но при этом потерять необходимый нахлест на изгибе. Утвердите плотное прилегание на фактическом маршруте, включая внешнюю сторону изгибов и допустимое перемещение оборудования.
Укажите расстояние между застежками, нахлест и конечные положения в согласованной конструкции. Не стоит полагать, что один и тот же рисунок кнопок подойдет для любого диаметра, изгиба или защищаемой длины.

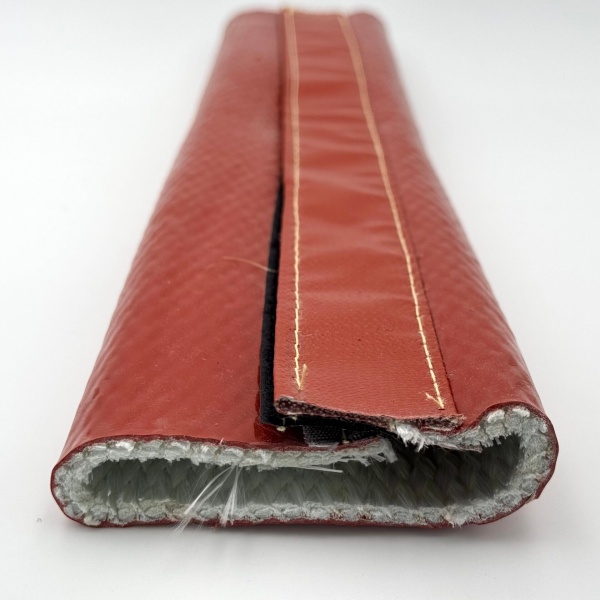

A огнеупорный рукав на липучке BSTFLEX предоставляет еще один открываемый формат для существующих шлангов и кабелей. В изделии VFRS используется плетеный стекловолоконный материал с силиконовым покрытием и огнестойкая нейлоновая застежка-липучка, пришитая изнутри нитью из стекловолокна.
Этот формат стоит оценить, если процедура технического обслуживания предполагает вскрытие продольного шва и его повторное закрытие. Убедитесь, что установка обеспечивает достаточный доступ для фиксации требуемой зоны крепления, а не только видимого переднего края.
Не выбирайте застежку, применяя температурный показатель корпуса с силиконовым покрытием ко всем компонентам. Запросите эксплуатационные ограничения и основу для испытаний готовой конфигурации, включая материал застежки, прошивку и защитный нахлест.
Там, где ожидается наличие пыли, волокон, масла или производственного мусора, включите эти условия в план оценки и осмотра застежки. Не предполагайте, что загрязненная поверхность крепления сохранит свою первоначальную фиксацию. Обычная крепежная лента на клеевой основе не является одобренной заменой для указанного пришитого соединения.
Съемный чехол не обязателен для каждой модернизации. Когда шланг уже запланирован к замене, можно рассмотреть трубчатый рукав в рамках утвержденной последовательности сборки. Это также может быть практично там, где доступный конец и геометрия фитинга позволяют выполнить установку без чрезмерного усилия.

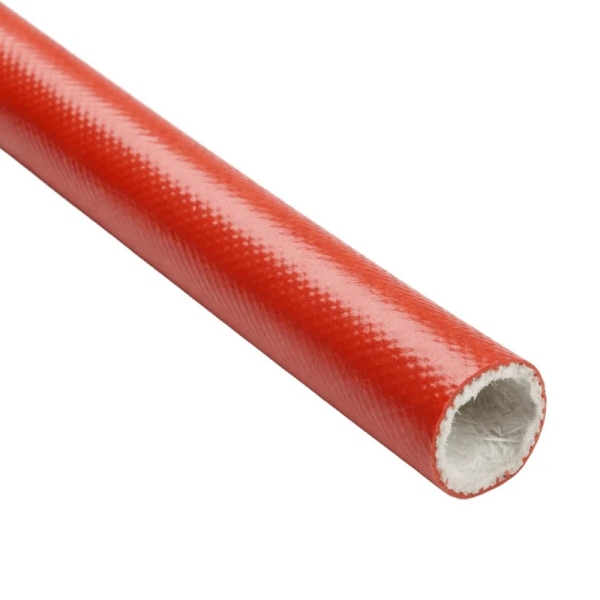

The трубчатый огнеупорный рукав BSTFLEX EFRS использует плетеный стекловолоконный материал с силиконовым покрытием. Он не имеет открываемого пользователем продольного шва, который нужно застегивать после установки, хотя зазор фитинга, изгибы и обработку концов все равно необходимо проверить.
Выберите этот путь, когда процесс установки определен и регулярное вскрытие по всей защищаемой длине не требуется. Не разрезайте обычный трубчатый рукав вдоль и не рассматривайте его как эквивалентный съемный продукт. Это меняет покрытие и создает неквалифицированный шов.
Укажите внешние размеры защищаемого участка и полезное плотное прилегание съемного рукава. Ширина плоского материала сама по себе не определяет готовый диаметр или остаточный нахлест. Застежку-липучку не следует рассматривать как разрешение закрывать рукав при любой удобной ширине.
Для трубки проверьте путь установки, а также окончательную посадку. В таблице размеров огнеупорных рукавов и руководстве по зазорам фитингов эти проверки размеров объясняются отдельно.
Определите источник тепла и любое вероятное направление пламени, искр или брызг расплавленного металла на чертеже установки. Обеспечьте проверку ориентации шва и нахлеста для этого воздействия. Не существует единого положения «на циферблате», которое было бы правильным для каждой машины, а доступный шов не автоматически является подходящим образом защищенным швом.
Проверьте весь маршрут, а не только прямой образец на стенде. Отметьте зажимы, опоры и зоны, где шланг перемещается. Убедитесь, что застежка остается зафиксированной, чехол не цепляется, и ни один край или застежка не прижимаются к соседнему компоненту. Изменения в опорах шлангов должны соответствовать утвержденной схеме оборудования.
Спланируйте, как рукав будет открываться после установки и где технический специалист сможет увидеть шланг под ним. Для длинных участков обсудите отдельные обслуживаемые секции, вместо того чтобы предполагать, что один сплошной чехол — это лучшее решение. Любые стыки между секциями требуют согласованной детали покрытия; удобство само по себе не определяет приемлемый нахлест.
Рассмотрим гипотетический гидравлический шланг, проложенный рядом с горячим оборудованием. Оба конца соединены, фитинги больше корпуса шланга, и команде технического обслуживания требуется периодический доступ для осмотра покрытия под тепловой защитой.
Съемный огнеупорный рукав — это разумная отправная точка, поскольку он решает вопросы как доступа к концам, так и последующего осмотра. Сравните образцы на кнопках и на липучке на этом маршруте. Для версии на кнопках проверьте доступ к каждому месту крепления и покрытие между ними. Для версии на липучке проверьте полную фиксацию, фактическую спецификацию застежки и ее пригодность для условий загрязнения и воздействия.
Теперь изменим сценарий: шланг будет заменен во время планового отключения, и утвержденная конструкция не требует частого вскрытия по всей длине. Трубчатый рукав становится практичной альтернативой, поскольку процесс сборки может обеспечить доступ к концам. Решение меняется в зависимости от задачи технического обслуживания, а не потому, что одна застежка универсально лучше другой.
Укажите нормальное тепловое воздействие, расстояние от источника, ожидаемую продолжительность и любые требования к ненормальному пламени или брызгам. Запросите информацию о продукте, применимую к предлагаемой конфигурации рукава и застежки, вместо того чтобы полагаться на общее описание материала.
Там, где требуется отчет об испытаниях или одобрение, проверьте, охватывает ли он тот же материал корпуса, шов, застежку и схему установки. Доказательства для неразрезанного трубчатого рукава не должны автоматически применяться к модифицированной конструкции с оберткой.
Включите в обзор эксплуатационные ограничения защищаемого шланга. Съемный рукав не повышает его номинальное давление и не разрешает эксплуатацию за пределами температурного предела. Его не следует указывать в качестве средства для устранения утечек, ограничения разрыва шланга или защиты от впрыска жидкости под высоким давлением без отдельной, явной квалификации для этой цели.
Установка огнеупорного рукава без отсоединения шланга описывает схему монтажа, а не разрешение на работу с работающим оборудованием. Следуйте процедуре безопасного обслуживания на объекте: выключите и изолируйте оборудование, контролируйте накопленную гидравлическую и другую энергию и проверьте безопасное состояние перед началом работы. Дайте горячим компонентам остыть до безопасного для обращения состояния.
Попросите квалифицированный персонал оценить протекающий, поврежденный теплом или механически поврежденный шланг перед добавлением чехла. Не скрывайте существующий дефект теплоизоляционным рукавом и не тянитесь вокруг линии под давлением, чтобы закрыть застежку.
Модернизированный рукав может исключить этапы отсоединения и повторного подсоединения из работы. Это не отменяет необходимости в безопасном окне для технического обслуживания.
Открытие рукава обеспечивает доступ для осмотра; это не доказывает, что рукав остается пригодным для эксплуатации после каждого воздействия. Установите критерии приемки и замены для покрытия, корпуса из стекловолокна, прострочки, застежки и обработки концов.
Перед повторной установкой осмотрите на предмет разрывов, поврежденной прострочки, деформированных кнопок, недостаточного сцепления застежек и загрязнений. После значительного воздействия пламени или брызг расплавленного металла получите компетентную оценку или замените поврежденную защиту в соответствии с утвержденной процедурой. Не используйте успешное повторное закрытие в качестве единственного критерия приемки.
Сохраняйте идентификационные данные рукава и детали установки вместе с журналом технического обслуживания. Замена на изделие того же цвета и приблизительного диаметра может иметь другую конструкцию.
| Информация | Что нужно поставщику |
|---|---|
| Существующая сборка | Внешние размеры шланга или пучка, фотографии маршрута и расположение фитингов, хомутов и опор. |
| Ограничения при установке | Доступен ли какой-либо из концов, разрешено ли отсоединение и пространство, доступное для работы с застежкой. |
| Защищаемый участок | Требуемая длина покрытия, изгибы, подвижные зоны и любые предлагаемые стыки секций. |
| Требования к застежке | Предпочтение кнопок или застежек-липучек, указанные материалы, нахлест, расположение креплений и ожидаемая частота осмотров. |
| Воздействие | Источник тепла, нормальные и кратковременные условия, направление брызг, жидкости и технологические загрязнения. |
| Требования к приемке | Соответствующие документы об испытаниях, проверки на соответствие образцу, оценка перемещений и любые утвержденные чертежи оборудования. |
| Формат поставки | Количество, готовые длины или поставка в рулонах, идентификация, цвет и требования к упаковке. |
Для повторных заказов OEM или заказов на техническое обслуживание утверждайте готовый образец с его застежкой и нахлестом, а не просто образец ткани. Сравнивайте установленный результат и доступ для обслуживания наряду с ценой за метр.
Эти описания могут относиться к покрытию, открывающемуся по длине, но они не определяют систему крепления или испытанную конструкцию. Указывайте застежку, плотность прилегания, нахлест и материал, а не заказывайте просто по слову «разрезной».
Никакое универсальное сравнение не вытекает из названия застежки. Корпус, прострочка, расположение швов, условия воздействия и характеристики готового изделия определяют пригодность. Металлическая фурнитура сама по себе не является доказательством более высокого класса защитной сборки.
Покрытие для пучка может быть оценено, но сначала подтвердите, что группировка линий разрешена. Предоставьте размеры готового пучка и оцените относительное перемещение, накопление тепла, доступ для осмотра и покрытие, требуемое для каждой линии.
Не автоматически. Предоставьте геометрию ответвления или соединителя для рассмотрения. Может потребоваться специальное покрытие или отдельные секции; натягивание стандартного рукава через разветвление может оставить открытые участки или помешать правильному закрытию.
Для существующей установки отправьте в BSTFLEX фотографии маршрута шланга, защищаемую длину, внешние размеры и расположение источника тепла. Укажите, должен ли шланг оставаться подключенным и как часто рукав должен открываться для осмотра.
BSTFLEX может оценить варианты на кнопках, на липучках и трубчатые варианты для данной установки, вместе с требованиями к длине нарезки, идентификации и упаковке.Запросить данные о продукте, образец или коммерческое предложение OEM с деталями сборки, чтобы предлагаемый рукав можно было проверить в его рабочем положении.
