Стеклоткань с вермикулитовым покрытием может использоваться в съемных изоляционных чехлах, когда гибкий текстильный слой должен выдерживать более высокие температуры, горячее истирание и многократное тепловое воздействие. Ее наиболее подходящее положение не обязательно является внешней стороной чехла. В зависимости от конструкции оборудования и мата, она может служить внутренним термостойким слоем, удерживающей изоляцию тканью, армирующим слоем или защищенной внутренней тканью.
Правильное расположение слоев имеет значение, поскольку каждая часть съемного изоляционного чехла выполняет свою функцию. Ткань со стороны нагрева обращена к оборудованию, изоляционный сердечник ограничивает передачу тепла, внешняя оболочка защищает узел от механических воздействий и окружающей среды, а швы и застежки обеспечивают пригодность чехла к эксплуатации.
BSTFLEX поставляет Vermiculite Coated Fiberglass Fabric различной плотности и толщины для промышленного производства. Полный ассортимент чехлов на заказ доступен в линейке Removable Insulation Blankets.
Рассматривайте стеклоткань с вермикулитовым покрытием, когда предполагаемый тканевый слой подвергается воздействию более высокой температуры, лучистого тепла, прямого контакта с горячим оборудованием, горячего истирания или более суровых условий тепловой среды, чем те, которым может подвергаться обычная внешняя ткань с полимерным покрытием.
Типичные положения включают в себя:
Для уличных чехлов или покрытий, подвергающихся воздействию масла, влаги, погодных условий и многократного обращения, подходящая Silicone Coated Fiberglass Fabric часто оценивается в качестве внешней оболочки, в то время как вермикулитовая стеклоткань остается в более горячем внутреннем положении.
| Слой или компонент чехла | Основная функция | Ключевые вопросы при выборе |
|---|---|---|
| Внутренний термостойкий слой | Обращен к оборудованию или самой горячей стороне сборки | Какая температура достигает подкладки? Есть ли прямой контакт, лучистое тепло, вибрация или истирание? |
| Ткань, удерживающая изоляцию | Содержит и поддерживает изоляционный сердечник | Требуется ли гибкость, стабильность размеров или устойчивость к миграции волокон? |
| Изоляционный сердечник | Уменьшает теплопередачу через чехол | Какие толщина, плотность и температурный диапазон требуются? |
| Армирование или сетка | Обеспечивает дополнительную поддержку и помогает сохранять форму мата | Будет ли чехол подвергаться вибрации, частым снятиям или сосредоточенным нагрузкам? |
| Внешняя оболочка | Защищает чехол от внешних воздействий и окружающей среды | Чехол используется в помещении или на улице? Будет ли он контактировать с водой, маслом, химикатами или чистящими средствами? |
| Швы и застежки | Удерживают чехол в собранном виде и позволяют его снимать | Подходят ли нити, ремни, пряжки, крючки или шнуровка по температуре и нагрузке для конкретных условий применения? |
Стеклоткань с вермикулитовым покрытием может выполнять несколько из этих функций, но наименование материала не определяет всю конструкцию чехла. Ткань следует подбирать с учетом ее точного расположения и назначения.
Внутренний горячий слой — это ткань, находящаяся ближе всего к горячему оборудованию. В этом положении текстиль может подвергаться воздействию кондуктивного и лучистого тепла, вибрации, острых краев, окалины и многократного термического циклирования.
Стеклоткань с вермикулитовым покрытием является практичным вариантом, когда:
Стеклоткань с вермикулитовым покрытием BSTFLEX заявлена для применения в условиях высоких температур примерно до 815°C / 1500°F в зависимости от времени воздействия, источника тепла, условий монтажа и эксплуатации. Эта цифра относится к выбранной марке ткани, а не автоматически к готовому чехлу.
Клапан, фланец, труба или компонент выхлопной системы могут иметь температуру поверхности, отличающуюся от температуры, измеренной в других точках технологического процесса. Ткань также может подвергаться локальному точечному нагреву около болтов, фланцев, сварных швов, опор или зазоров в изоляции.
Для выбора материала определите:
Не выбирайте ткань, ориентируясь только на температуру рабочей среды. Более важным значением является температура непосредственно в месте расположения внутреннего слоя.
Ткань, подходящая для контакта с высокотемпературной поверхностью, не обязательно является лучшим материалом для внешнего чехла. Внешняя сторона съемного чехла может требовать стойкости к дождю, маслу, чистке, регулярному обслуживанию и многократному сгибанию.

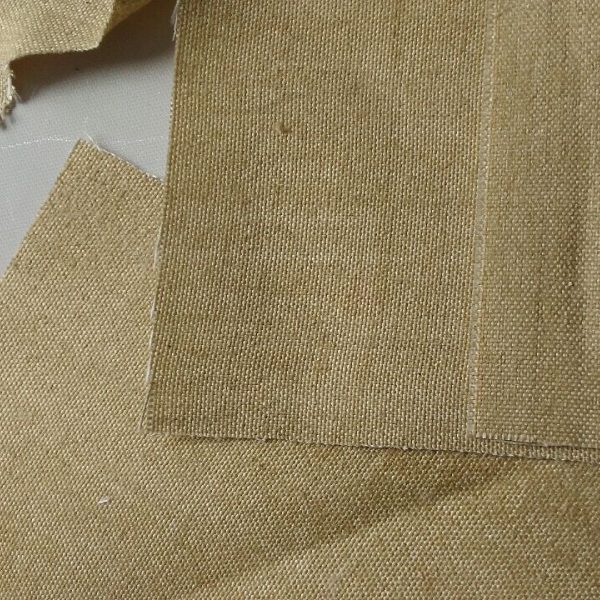

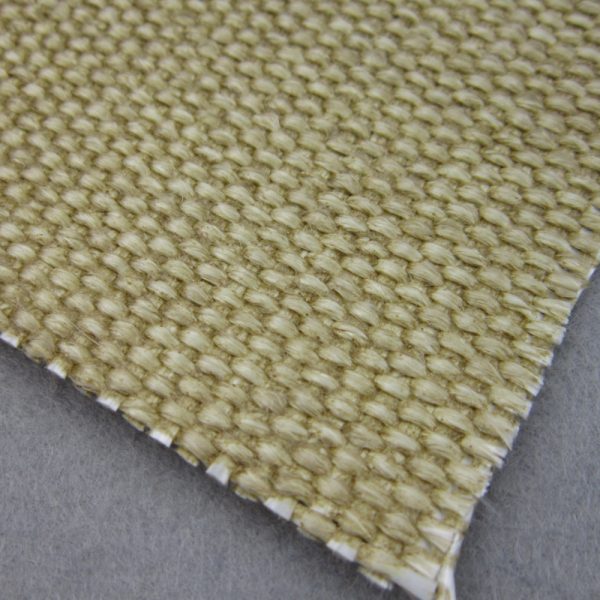

Стеклоткань с вермикулитовым покрытием имеет сухую обработанную минералами поверхность, выбранную в основном для термической защиты и устойчивости к горячему абразивному износу. Стеклоткань с силиконовым покрытием имеет резиновую поверхность, которую чаще выбирают для защиты от влаги, масла, атмосферных воздействий и многократного использования.
Поэтому в типичной многослойной структуре может использоваться:
| Расположение | Возможный материал | Основная причина |
|---|---|---|
| Внутренний горячий слой | Стеклоткань с вермикулитовым покрытием или дру--гой подходящий высокотемпературный текстиль | Воздействие более высоких температур и горячий абразивный износ |
| Сердечник (изоляционный слой) | Стекловолокно, кремнеземное волокно, керамическое волокно или другой выбранный теплоизоляционный материал | Снижение теплопотерь и контроль температуры поверхности |
| Внешняя оболочка | Стеклоткань с силиконовым покрытием или другая подходящая ткань для чехла | Обращение, защита от влаги, масел и воздействия окружающей среды |
| Армирование | Сетка, дополнительная ткань или локальное армирование | Сохранение формы и распределение нагрузки |
Это не универсальный рецепт. Расположение слоев должно выбираться с учетом реального оборудования, условий эксплуатации и графика технического обслуживания.
Ее можно использовать в качестве наружного слоя в подходящих помещениях или защищенных условиях, где термостойкость важнее погодозащиты. Однако ее не следует автоматически использовать взамен внешней оболочки с покрытием во влажных, маслянистых или наружных условиях.
Перед использованием снаружи оцените:
Сама по себе водостойкая ткань не делает готовый чехол водонепроницаемым. Швы, застежки, вырезы, проемы и направление нахлеста являются частью конструкции сборки.

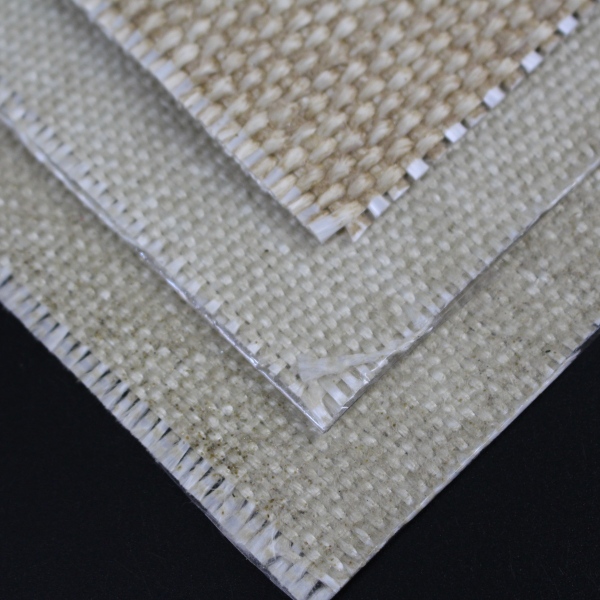

BSTFLEX поставляет стандартную стеклоткань с вермикулитовым покрытием толщиной приблизительно от 0,8 мм до 3,0 мм. Правильная толщина зависит от гибкости, износостойкости, механической поддержки, изготовления и требуемого термобарьера.
| Номинальная толщина | Номинальный вес | Возможное использование в качестве съемного чехла |
|---|---|---|
| 0,8 мм | 615 г/м² | Легкая подкладка, гибкая обертка или общий слой теплозащитного экрана |
| 1,0 мм | 816 г/м² | Общий материал для съемных чехлови применение в качестве подкладки для труб или клапанов |
| 1,5 мм | 1020 г/м² | Подкладка средней прочности, панель для удержания тепла или чехол для оборудования |
| 2,0 мм | 1380 г/м² | Более тяжелый термобарьер и внутренний слой с повышенной стойкостью к истиранию |
| 2,5 мм | 1680 г/м² | Изоляционный мат для тяжелых условий эксплуатации или тяжелый слой теплозащитного экрана |
| 3,0 мм | 1900 г/м² | Сверхпрочная тепловая защита, где вес и объем швов остаются приемлемыми |
Это скорее отправные точки для выбора, а не универсальные пределы применения. Более тяжелая ткань может повысить прочность и теплоемкость, но она также может увеличить вес чехла, толщину шва и сопротивление изгибу вокруг небольшого оборудования.
Увеличение толщины ткани не приводит к кратному увеличению допустимой рабочей температуры. Температурная стойкость зависит от волокна, обработки, конструкции и условий воздействия.
Более толстый марка/сорт может обеспечить:
Это также может вызвать:
Утверждайте материал на репрезентативном готовом образце, а не выбирайте по умолчанию самую тяжелую из доступных тканей.
Ткань горячей стороны и изоляционный сердечник следует выбирать совместно. Внутренняя подкладка должна удерживать, поддерживать или защищать выбранную изоляцию, не создавая излишней жесткости или износа.
Подтвердите:
Тепловые характеристики чехла обеспечиваются в основном всей системой изоляции в целом. Вермикулитовая стеклоткань представляет собой тканевый слой; ее не следует рассматривать как замену требуемой толщине основной изоляции.
Высокотемпературный лайнер может выйти из строя на шве с более низким номиналом, если швейная нить или конструкция шва не подходят для местных условий.
В спецификации изготовления должно быть указано:
По возможности держите критические швы вдали от прямого контакта с самой горячей поверхностью или острым краем оборудования.
Чехол клапана должен прилегать к корпусу, крышке, штоку, приводу и прилегающим фланцам, сохраняя при этом доступ для эксплуатации и технического обслуживания. Используйте спецификацию слоев для устранения локальных точек перегрева возле крышки, кромок фланцев и трубопроводных соединений.
Вкладыш не должен препятствовать движению клапана или доступу к точкам осмотра. Для получения полных пользовательских сборок ознакомьтесь с Съемные теплоизоляционные чехлы категорией и доступными конфигурациями чехлов для клапанов.
Фланцевые чехлы часто подвергаются концентрированному нагреву вокруг соединения и болтов. Конструкция должна обеспечивать возможность проведения осмотра или контроля утечек, требуемых на объекте, защищая изоляцию от острых кромок фланцев.
Если чехол снимается часто, проверяйте износ по линии разъема, в местах нахлеста и фиксации. Локальное усиление может быть более эффективным, чем увеличение веса каждой панели.
Компоненты выхлопной системы могут сопрягать высокую температуру, вибрацию и лучистое тепло. Определите, будет ли вкладыш соприкасаться с поверхностью и может ли движение вызвать трение. Выбранную ткань, изоляционный сердечник, усиление и систему крепления следует рассматривать как единую сборку.
Насосы, теплообменники, турбины, реакторы и другое оборудование могут требовать секционных кожухов, чтобы во время обслуживания снималась только необходимая панель. Разделение на панели влияет на размещение швов, перекрытие и количество замков.
Предоставьте чертежи оборудования или фотографии с изображением кронштейнов, приборов, патрубков и смотровых панелей до утверждения выкройки ткани.
Чехол, снимаемый каждую неделю, подвергается иным нагрузкам, чем тот, который открывают только во время ежегодного останова. Ежедневное обращение может вызвать износ, даже если температура находится в пределах допустимого значения для материала.
Для часто снимаемых чехлов оцените:
Перед утверждением крупного повторного заказа необходимо установить, снять и установить обратно репрезентативный прототип, используя фактическую процедуру.
Осмотрите футеровку и готовую крышку в соответствии с процедурой технического обслуживания на объекте. К числу соответствующих наблюдений могут относиться:
Не оценивайте ткань только по тому, сохранила ли она полный контур. Локально поврежденная футеровка может больше не удерживать изоляцию или не защищать соседние слои должным образом.
| Пункт запроса предложений | Предоставляемая информация |
|---|---|
| Объем поставок | Рулонная ткань, раскроенные панели, сшитая футеровка, готовый к шитью комплект или комплектная изоляционная крышка |
| Положение слоя | Горячая сторона, внутренняя удерживающая ткань, армированиеармирующий слой или внешнее покрытие |
| Оборудование | Клапан, фланец, труба, выхлопной компонент, турбина, насос или другое оборудование |
| Температура | Нормальная и максимальная температура на предполагаемом слое ткани |
| Воздействие | Прямой контакт, лучистое тепло, горячий воздух, вибрация, истирание или загрязнение |
| Спецификация ткани | Требуемая толщина, вес, ширина, длина рулона и допуски |
| Система изоляции | Материал сердцевины, толщина, плотность, опорная сетка и внешняя оболочка |
| Изготовление | Нить, швы, застежки, армирование и готовые размеры |
| Обслуживание | Ожидаемая частота снятия, условия очистки и хранения |
| Документация | Требуемый паспорт изделия, записи проверок, одобрение образца или спецификация заказчика |
| Количество | Прототип, проектная партия, серийное производство OEM или повторный заказ на замену |
Да. Его можно использовать в качестве футеровки рабочей поверхности, удерживающей изоляцию ткани, армирующего слоя или другого внутреннего слоя, если выбранная марка соответствует температурному и механическому воздействию.
Нет. Выбор подходящего материала зависит от фактической температуры футеровки, условий контакта, требуемой гибкости и условий эксплуатации. В случаях, когда рабочие нагрузки превышают пределы для выбранного сорта стекловолокна, могут рассматриваться высокотемпературные текстильные материалы из кремнеземного или керамического волокна.
Это может быть рассмотрено для подходящих внутренних или защищенных применений, но не должно автоматически заменять силиконовое или другое защитное покрытие там, где важны влага, масло, погода и частые манипуляции.
Универсальной толщины не существует. Стандартные варианты BSTFLEX варьируются примерно от 0,8 мм до 3,0 мм. Выберите класс в зависимости от функции слоя, гибкости, износостойкости, конструкции швов и общей конструкции чехла.
Нет. Толщина влияет на вес, долговечность, теплоемкость и технологичность обработки, но она не увеличивает пропорционально допустимую рабочую температуру.
Да. Высокотемпературный внутренний слой может быть изготовлен из стекловолокна с вермикулитовым покрытием, в то время как для более холодного внешнего слоя используется стекловолокно с силиконовым покрытием. Каждый слой должен подбираться с учетом условий в своей зоне.
Да. Стандартные рулоны, нестандартная ширина или длина рулона, отрезанные детали, сшитые элементы и готовые съемные изоляционные чехлы могут быть оценены в соответствии с масштабом проекта.
Для рулонного материала отправьте компании BSTFLEX требуемую толщину, ширину, длину рулона, количество и предполагаемое расположение слоев. Просмотрите текущий Стеклоткань с вермикулитовым покрытием размерный ряд в качестве отправной точки.
Для готового чехла предоставьте чертежи оборудования, фотографии, рабочую температуру, требования к изоляции, доступ для обслуживания и предпочитаемый способ крепления. BSTFLEX может поставить изготовленные на заказ Быстросъемные теплоизоляционные чехлыили выбранные материалы для собственной производственной программы покупателя.
Сравните дополнительные варианты текстиля в Высокотемпературная ткань категория или обратитесь в BSTFLEX для подбора материалов, получения образцов и консультации по ценам.
