Гибридный оплеточный рукав из стекловолокна и углеволокна для композитных трубок

Чертеж, на котором указана «углеродно-стеклянная оболочка», все еще оставляет поставщику ряд вопросов. Какое количество каждого волокна должно быть в оплетке? Какой диаметр будет у оболочки после ее установки на сердечник? В каком направлении должно располагаться армирование? Ответы на эти вопросы влияют на то, какой текстиль вы заказываете и какой ламинат можно из него изготовить.

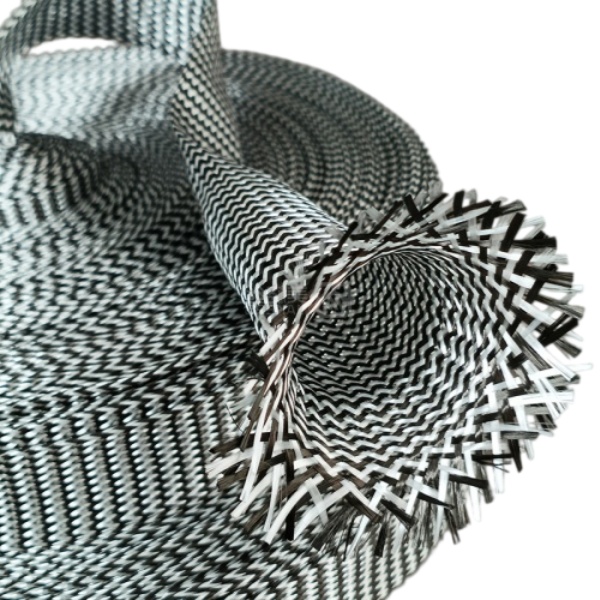

Гибридная оплетка из стекловолокна и углеродного волокнаСочетает в себе углеродные и стекловолоконные нити в трубчатой ​​оплетке. Это сухое армирующее волокно для композита, пропитанного смолой, при этом диаметр, угол плетения и соотношение волокон задаются для конкретного проекта. Используйте чертеж детали и метод обработки, чтобы определить эти детали перед выбором образца.

Начнём с задачи этого слоя.

Определите нагрузки, которые должна выдерживать готовая труба, и роль гибридного слоя в ламинате. В оплетке нити располагаются по диагонали вокруг сердечника. Угол ее установки может изменяться при расширении оплетки на большем участке или при ее сжатии на меньшем. Конструкция, требующая значительного продольного армирования, может нуждаться в дополнительном слое с осевыми волокнами. Конструкция, подверженная кручению, изгибу или локальному удару, требует собственного плана укладки и испытаний.

Углеродные и стекловолоконные нити могут располагаться в различных пропорциях и схемах плетения. Их наличие в одной трубке не определяет жесткость, ударопрочность или усталостную долговечность отвержденной детали. Эти свойства зависят от всей ламинированной структуры, включая расположение волокон, смолу, объем волокон, качество изготовления и условия испытаний. Определите требуемые характеристики на уровне детали, а затем сравните с ними возможные варианты текстильных конструкций.

Опишите состав волокон таким образом, чтобы поставщик мог его изготовить.

«Половина углерода, половина стекловолокна» может означать равное количество носителей пряжи, равную массу сухого волокна или чередующийся визуальный узор. Это разные инструкции. Укажите, контролируется ли в вашем чертеже соотношение углерода и стекловолокна по весу, номеру пряжи или предписанной схеме. Если внешний вид готовой поверхности имеет значение, укажите сторону, которая останется видимой, и предоставьте образец или чертеж с маркировкой.

Укажите поставщику марку пряжи, размер жгута, тип стекловолокна, целевой сухой вес и допустимые отклонения. Спросите, какие свойства измеряются на необработанной втулке, а какие указываются при определенном диаметре установки. Если запрашиваемая смесь является целевым показателем для разработки, а не утвержденной спецификацией, укажите это. Это позволит в рамках программы отбора образцов сравнивать конструкции, не рассматривая непроверенное соотношение как окончательное.

Проверьте полный путь установки.

Для прямой трубы укажите наружный диаметр поверхности, на которую будет надеваться муфта, и длину, которую необходимо покрыть. Для трубы с коническим или ступенчатым сердечником отметьте наименьший и наибольший диаметры, длину переходных участков и выступы. Укажите все фитинги, через которые должна проходить сухая оплетка, даже если эти фитинги находятся за пределами зоны готового армирования.

Установите короткий образец на сам сердечник или на репрезентативный стержень. Втулка, проходящая через самую широкую точку, может располагаться иначе на более узком участке. Проверьте наличие открытых участков, спутанных нитей, неравномерного распределения углерода/стекла и изменений угла плетения. Отметьте начальную и конечную точки установки, затем измерьте израсходованную длину в сухом виде. Это измерение более полезно для принятия решения о длине отрезка в производстве, чем только номинальная длина трубки.

Пропустите образец через предполагаемый процесс обработки смолой.

Сообщите поставщику, будет ли рукав уложен вручную, пропитан вакуумом или использован в другом утвержденном процессе. Укажите название системы смол и определите другие слои, которые будут располагаться под или над оплеткой. Подтвердите пропитку пряжи и степень пропитывания выбранной смолой. Проверка на сухом прилегании показывает, как текстиль располагается на сердечнике; она не может показать, как будет вести себя отвержденный ламинат.

Изготовьте одну пробную деталь, используя предложенную схему укладки волокон. Зафиксируйте положение установленной оплетки, впитывание смолы, трудносмачиваемые участки, видимые зазоры и состояние обрезанных концов. После отверждения проверьте деталь на соответствие чертежу и результатам приемочных испытаний проекта. При сравнении двух смесей волокон сохраняйте геометрию сердцевины и условия обработки неизменными, чтобы пробная деталь позволила получить полезную информацию об изменении типа волокна.

Отправьте полный запрос

Запрос от производителя оригинального оборудования (OEM) по гибридным рукавам должен включать в себя следующее:

• Чертеж детали с указанием диапазона диаметров, переходных элементов, пути монтажа и требуемой длины покрытия.
• Назначение гибридного слоя, а также любое утвержденное соотношение углерода и стекловолокна, сорт пряжи, угол плетения или требования к сухому весу.
• Состав смолы, последовательность укладки слоев, метод пропитки и приемочные испытания готовой детали.
• Требуемая длина образца, количество пробных образцов, формат рулона или отрезка, а также предполагаемый объем производства.
• Любые требования к внешнему виду поверхности, способу обработки или упаковке, влияющие на конструкцию оплетки.

Если утвержденный проект предусматривает оплетку, изготовленную только из углеродной пряжи, см.Втулки из армированного углеволокном волокнаСтраница товара. Если в основном требуется, чтобы волокна проходили вдоль трубки, тоОднонаправленная оболочка из углеродного волокнаЭто другая архитектура армирования. Выбирайте конструкцию, основываясь на чертеже ламината и результатах испытаний, а не на сходстве названий изделий.

Обсудите пример конструкции.

Отправьте чертеж, предлагаемый состав волокон и технологическую информацию в BSTFLEX. Мы можем проверить требуемый диаметр, конструкцию оплетки и формат поставки образца. Перед утверждением производственных спецификаций согласуйте предварительную примерку и результаты испытаний.Страница товара "Гибридная оплетка из стекловолокна и углеродного волокна"является отправной точкой для технического исследования.
