Огнестойкий защитный рукав для оборудования для работы с горячим асфальтом: гидравлические шланги и линии с подогревом

Перед установкой термочехла на асфальтобетонное оборудование отметьте источник тепла на чертеже. Это может быть элемент выхлопной системы рядом с гидравлическим шлангом или горячий продукт внутри перекачивающего трубопровода. В таких ситуациях требуются разные спецификации тепловой защиты.

Термочехол для оборудования для работы с горячим асфальтом представляет собой внешнее покрытие, а не шланг для транспортировки асфальтом. Вокруг гидравлической линии его роль заключается в ограничении воздействия окружающего тепла. Вокруг линии горячего технологического процесса его роль должна быть определена в рамках полной конструкции изоляции и контроля температуры.

Для производителей оборудования, сборщиков шлангов и специалистов по закупкам для технического обслуживания полезной отправной точкой является поэлементный анализ. Ассортимент термочехлов BSTFLEX fire sleeve range включает трубчатые и разъемные конструкции из стекловолокна с силиконовым покрытием для оценки этих требований.

Защита гидравлического шланга и изоляция горячего трубопровода — это разные задачи

Гидравлический шланг рядом с горячим компонентом

Начните с определения внешнего источника: выхлопа двигателя, нагретой поверхности или близлежащего технологического трубопровода. Перед выбором чехла проверьте трассировку и зазоры. Чехол должен дополнять подходящую трассу, а не оправдывать прокладку шланга вплотную к источнику тепла.

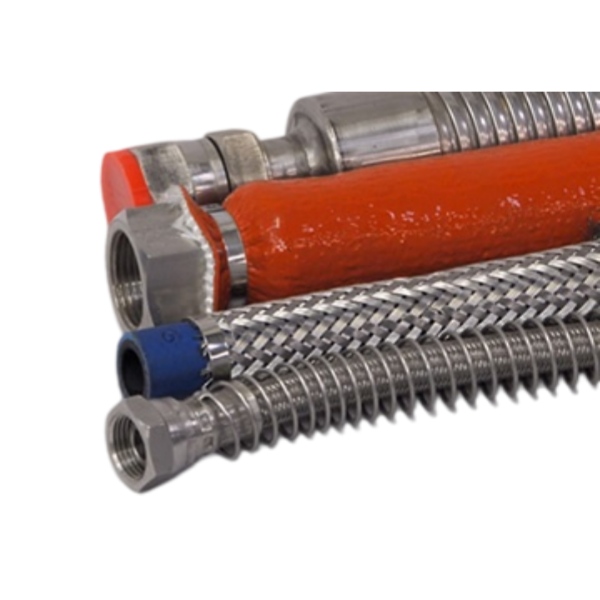

Термочехол для гидравлических шлангов BSTFLEX hydraulic hose fire sleeve является отправной точкой для строительной техники и промышленных гидравлических узлов, подвергающихся воздействию внешнего тепла. Укажите защищаемый участок и условия его эксплуатации, а не запрашивайте защиту для каждого шланга на машине.

Также проверьте температуру гидравлической жидкости. Защитный чехол не является охлаждающим устройством и не может исправить чрезмерное тепло, выделяющееся внутри гидравлической системы. Шланг и фитинги сохраняют свои исходные пределы по давлению, совместимости с жидкостями и температуре.

Трубопровод для транспортировки горячего битума или термомасла

Здесь установите, заключается ли цель в снижении теплопотерь, защите соседних компонентов или обеспечении внешнего защитного покрытия поверх существующей системы изоляции. Перед выбором материала внешней оболочки определите требуемую температуру жидкости и рабочий цикл.

Пассивная изоляция замедляет теплопередачу; она не подает тепло. Не указывайте термочехол как гарантию того, что битум останется текучим на протяжении всего периода простоя. Требование поддержания температуры требует анализа всей линии, включая при необходимости подогрев, фитинги, изоляцию и средства управления.

Где проверить защиту шлангов на асфальтобетонном оборудовании

Асфальтоукладчик, распределитель вяжущих материалов и стационарная перекачивающая установка имеют разные схемы прокладки шлангов. Используйте следующие места в качестве подсказок для осмотра, а затем подтвердите, какие из них применимы к конкретной машине.

Отличайте линию подачи асфальтовой продукции от гидравлического контура, который приводит в действие ее насос. Похожие на вид фитинги или соседние маршруты не делают эти узлы взаимозаменяемыми.

Указывайте весь рабочий цикл, а не одно значение температуры

Для защиты шлангов асфальтоукладчика зафиксируйте условия во время прогрева, укладки, пауз и требуемой последовательности остановки. Включите соответствующую конфигурацию машины: положение плиты, близлежащие крышки и баграьеры, а также то, остается ли нагрев активным во время паузы.

Разделяйте температуру окружающего воздуха, температуру на открытой поверхности чехла и допустимую температуру шланга под ним. Если внутри защищенной линии течет термомасло или битум, записывайте эту технологическую температуру отдельно. Эти значения отвечают на разные инженерные вопросы.

Показатель кратковременного воздействия пламени не является спецификацией для непрерывной работы. Укажите нормальную продолжительность воздействия и любое нештатное событие, на устранение которого рассчитана защита. Выбранный чехол, шов и концевая заделка должны быть проверены на соответствие этим требованиям.

Выберите готовую конструкцию чехла

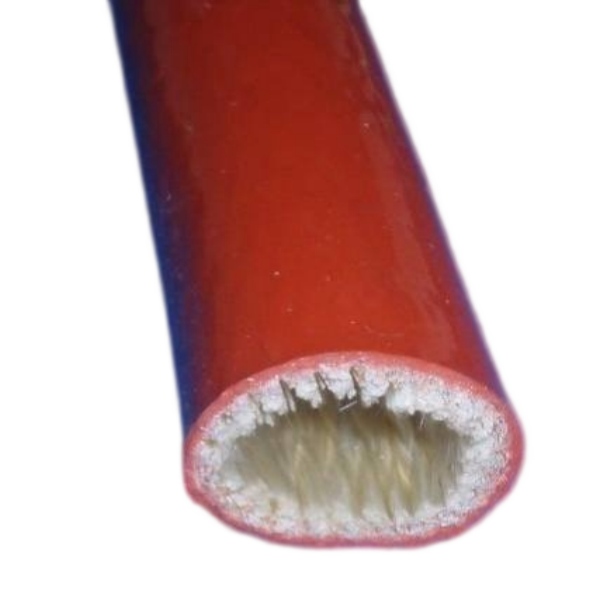

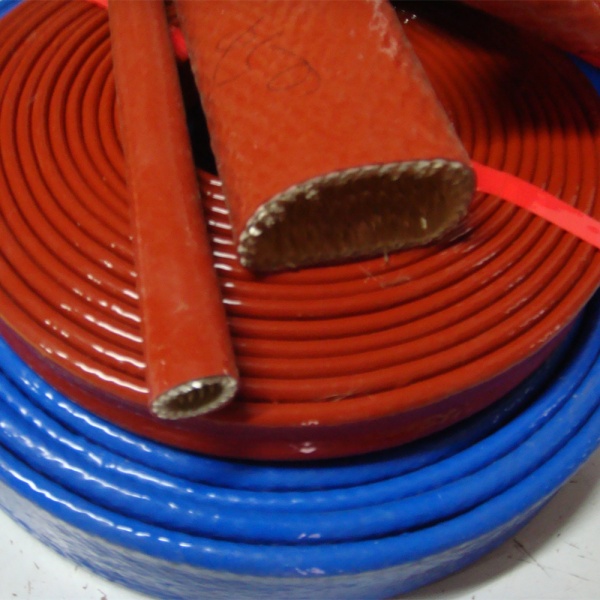

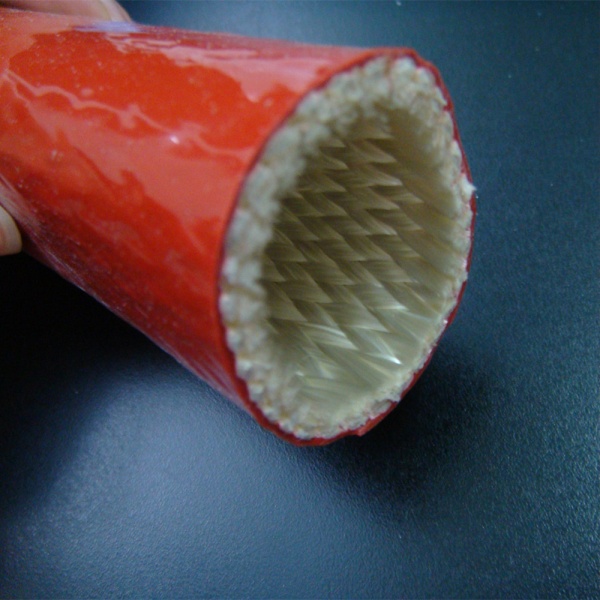

Компания Плетеный силиконовый термочехол из стекловолокна BSTFLEX EFRS сочетает в себе текстильную основу из стекловолокна и покрытие из силиконовой резины. Размеры по каталогу служат отправной точкой для трубчатого чехла, надеваемого при сборке шланга или через подходящий входной конец.

Для уже подсоединенной линии рассмотрите огнезащитный чехол на липучке или застежке, если трасса позволяет получить доступ для установки и застегивания. Проверьте величину перекрытия, доступность застежки и зазор до соседних деталей. Открывающийся чехол решает проблему доступа, но не отменяет необходимость проверки готовой термозащиты.

Сравните фактические образцы с покрытием по толщине стенки, гибкости, монтажному диаметру и удобству обращения. Избегайте автоматического выбора более толстого покрытия: увеличенные внешние габариты все равно должны подходить к опорам и трассе перемещения.

Можно ли использовать противопожарный чехол в качестве внешней оболочки обогреваемого шланга?

Да, термостойкий чехол может быть указан в качестве внешней оболочки в спроектированном узле с подогреваемым шлангом. Это отличается от добавления произвольного слоя к существующему шлангу с регулируемой температурой.

Шланг с электрическим подогревом объединяет в себе серсердечник для транспортировки жидкости, нагревательные элементы, датчик температуры, изоляцию и внешнюю оболочку. Внешний чехол является одной из частей этой системы. Уточните, требует ли проект замены указанной оболочки или добавления дополнительного покрытия, и согласуйте изменения с производителем шланга с подогревом.

Проверьте распределение тепла, реакцию системы управления, концевые соединения и допустимый радиус изгиба. Не закрывайте электрический разъем, не перемещайте датчик и не изменяйте изоляцию вокруг нагревательного элемента просто ради более аккуратной посадки. Сохраняйте существующую защиту от влаги и механических повреждений, если только утвержденная конструкция прямо не предусматривает ее замену.

Для узла с подогревом термомаслом предоставьте фактический чертеж конструкции и разграничьте контур теплоносителя и контур продукта. Общее описание, такое как «обогреваемый битумный шланг», не позволяет определить, какая именно поверхность окажется внутри предлагаемого чехла.

Контакт с горячим битумом требует отдельной оценки

Разделяйте случайные брызги и многократный контакт, скапливающиеся отложения или утечку из проходящей под ним линии. Сообщите поставщику, какие битумные продукты, гидравлическая жидкость, разделительный состав и чистящие средства могут контактировать с покрытием, а также укажите их температуры и предполагаемую продолжительность контакта.

Не следует делать вывод о стойкости к горячему битуму или чистящему химикату на основе результатов испытаний на брызги расплавленного металла. Аналогичным образом, общее заявление о маслостойкости не является подтверждением совместимости для любой жидкости, используемой на дорожно-строительной технике.

Учитывайте загрязнения, ожидаемые при рассмотрении образца. Установите порядок осмотра и очистки чехла, а также условия, при которых он подлежит замене. Не предполагайте, что отложения будут сами сходить с поверхности или что соскребание, использование растворителей или мойка под давлением допустимы для любого покрытия и затвора.

Прежде чем закрывать загрязненный или поврежденный участок, установите причину. Терморукав не является средством ремонта подтекающего гидравлического соединения или шланга для перекачки асфальта, и он не должен скрывать дефект, требующий внимания.

Оставьте место для движения выравнивателя и доступа для обслуживания

Установите муфту в рабочее и транспортное положение машины. На выдвижных плитах или складных приспособлениях проверьте, где линия в защитной оболочке меняет направление, приближается к кронштейну или перемещается относительно другого шланга.

Измерьте готовый шланг или нагретый узел, а не только его условный проход. Учтите существующие оболочки и изоляцию.Таблица размеров терморукавов и руководство по монтажным зазорамобъясняет раздельные проверки на окончательную посадку и прохождение через фитинги.

Обеспечивайте доступность сервисных соединений, проверку состояния и маркировку. Укажите, где начинается и заканчивается чехол, чтобы при повторных заменах сохранялось прежнее покрытие. Не используйте защитный рукав в качестве точки подъема или ремня для фиксации движущегося шланга.

Выполняйте монтаж только в соответствии с процедурой безопасного обслуживания оборудования, включая отключение, сброс накопленного давления и других видов опасной энергии, а также охлаждение до безопасного для работы состояния. Выполняйте любые перемещения с приводом или эксплуатационные испытания в соответствии с утвержденной процедурой при нахождении персонала на безопасном расстоянии от оборудования.

Пример: Две линии рядом с насосом битумовоза

Рассмотрим гипотетическую установку с гидравлическим напорным рукавом и линией подогреваемого перекачиваемого продукта в одной рабочей зоне. Обе линии требуют внимания, но спецификацию одной нельзя просто скопировать для другой.

Для гидравлического шланга сначала определите внешнюю горячую поверхность и изучите трассу прокладки. Оцените возможность установки защитного рукава на оставшийся открытый участок, причем критериями приемки являются температура шланга, степень покрытия и свобода движений.

Для продуктовой линии начните с требуемой температуры подачи и существующей системы нагрева. Оцените любую внешнюю оболочку огнестойкого защитного рукава как часть этого узла. Вопросы включают в себя непрерывность изоляции и доступ в местах соединений, а не только то, может ли трубка налезть на шланг.

Раздельные артикулы и монтажные детали делают последующее обслуживание более понятным. Чехол, одобренный для одного контура, не должен заменять другой только потому, что его цвет и диаметр случайно совпали.

Что необходимо предоставить для запроса ценового предложения на огнестойкий защитный рукав для дорожно-строительной техники

Предоставьте помеченную фотографию или чертеж для каждой защищаемой линии. Укажите тип оборудования, назначение контура, фактические внешние размеры, требуемое покрытие, а также является ли установка новым производством или модернизацией.

Для гидравлической защиты добавьте расположение источника тепла, предельные значения температуры жидкости, условия движения и трения. Для обогреваемого трубопровода укажите существующую конструкцию слоя, требуемую технологическую температуру, метод нагрева и требования производителя к покрытию.

Укажите предполагаемое загрязнение, доступ для осмотра и требуемую документацию на изделие. Включите размер выборки и производственный спрос, но требования к резке, маркировке и упаковке держите отдельно от критериев технической приемки.

Утвердите репрезентативный готовый образец на предполагаемой сборке. Проверьте установку, покрытие, движение, состояние закрытия и тепловые характеристики на соответствие согласованным пределы. Для отапливаемого шланга с электроприводом включите утверждение всей операционной системы, а не полагайтесь только на образец материала.

Вопросы о термозащитном рукаве на асфальтоукладочной технике

Решит ли термозащитный рукав проблему высокой температуры гидравлического масла?

Не сам по себе. Он защищает от определенного внешнего воздействия, а не от избыточного тепла, выделяемого внутри гидравлического контура. Установите причину перегрева, прежде чем решать, подходит ли дополнительная изоляция.

Может ли внешний термозащитный рукав заменить шланг для перекачки горячего асфальта?

Нет. Основной шланг и фитинги уже должны быть пригодны для транспортируемого продукта, давления и температуры. Защитный чехол не заменяет внутренний слой для транспортировки жидкости и не обеспечивает армирование под давлением.

Безопасно ли трогать изолированный провод?

Не считайте так. Любое требование контакта с персоналом требует собственной оценки температуры поверхности при реальной нагрузке. Номинальная рабочая температура гильзы не является рейтингом безопасного прикосновения.

Поставка огнеупорных чехлов BSTFLEX для проектов оборудования

BSTFLEX поставляет огнеупорные чехлы из стекловолокна с силиконовым покрытием для защиты внешних шлангов и кабелей. Доступны специальные варианты толщины, длины и упаковки для рассмотрения. Трубчатые форматы и варианты на липучке/застежке позволяют подобрать защиту с учетом метода установки и потребностей осмотра.

Для асфальтоукладочной техники отправьте чертеж и укажите, предназначена ли задача для тепловой защиты гидравлического шланга или в качестве внешней оболочки для специально разработанной линии с подогревом. Это различие помогает определить правильный образец и проверки, необходимые перед началом производства.

Запросить данные о продукте, образцы или коммерческое предложение на защитный противопожарный чехол OEMс деталями оборудования, условиями воздействия и необходимыми количествами.
