В конструкции типа «флажок» (тадпол) шнур образует сжимаемый внутренний сердечник. Наружная текстильная оболочка обволакивает этот сердечник, создавая уплотнительную головку, а удлиненный тканевый хвост обеспечивает специальную зону для монтажа.
Это различие важно при подборе сменных уплотнений для дверей промышленных печей, смотровых панелей печей, котлов, сушильных печей и термообрабатывающего оборудования. Заказ только по словам «стекловолоконный шнур» или «уплотнительный шнур» может привести к получению профиля, совершенно отличного от оригинального уплотнения.

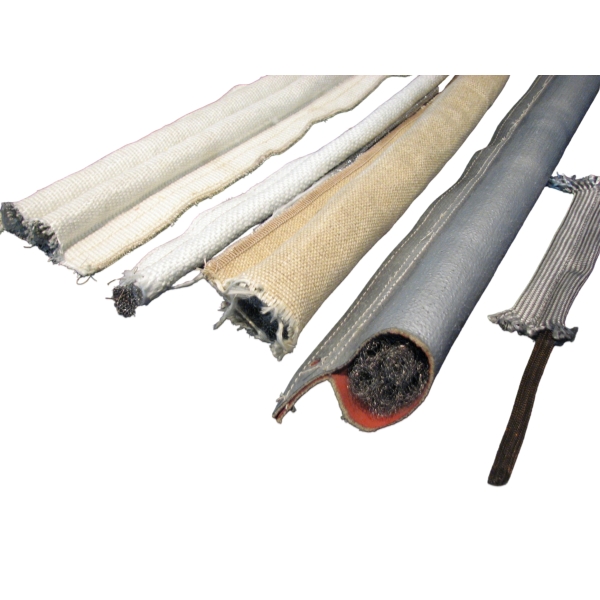

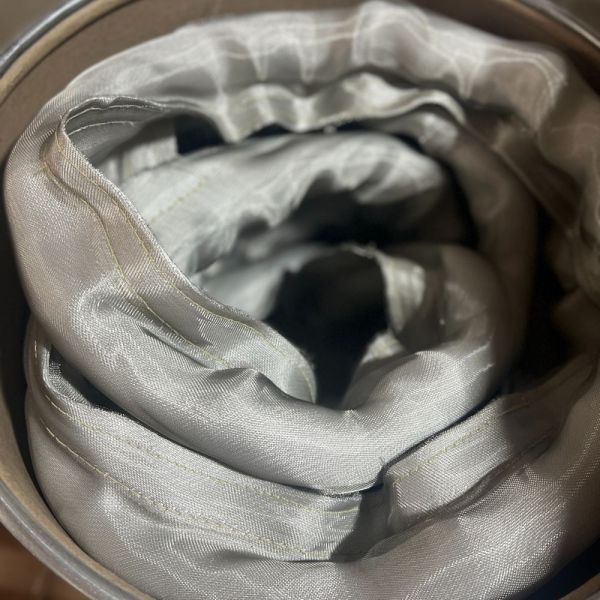

Компания BSTFLEX производит нестандартные уплотнения с флажком с различными текстильными чехлами, волоконными сердечниками и металлическими конструкциями сердечника для OEM-оборудования и замены.

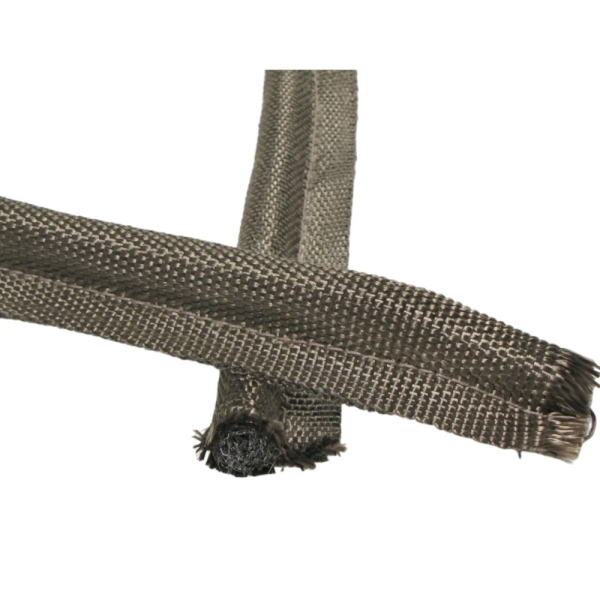

Уплотнение с флажком и шнуровым сердечником содержит гибкий текстильный шнур внутри головки уплотнения.
Шнур выполняет функцию, отличную от внешней оболочки:
| Компонент | Функция |
|---|---|
| Внешняя Оболочка | Образует внешнюю текстильную поверхность и закрывает сердечник. |
| Шнуровой сердечник | Обеспечивает внутренний объем, сжатие и поддержку головки. |
| Головка | Создает основную зону уплотнения при сжатии. |
| Хвост (флажок) | Обеспечивает монтажную секцию для механической фиксации. |
Сам шнур может быть плетеным, крученым, вязаным или изготовленным с использованием другой структуры волокна в зависимости от применения и технических условий производства.
По этой причине термин «шнуровой сердечник» является более точным, чем просто «волоконный сердечник», когда внутренняя конструкция фактически выполнена в виде шнура.
Стандартный уплотнительный шнур и уплотнение с флажком и шнуровым сердечником могут использовать похожие волокна, но их геометрия и способы установки различаются.
| Характеристика | Уплотнение с флажком и шнуровым сердечником | Стандартный уплотнительный шнур |
|---|---|---|
| Профиль | Головка плюс встроенный монтажный хвост | Круглый, квадратный или прямоугольный шнур |
| Сердечник | Шнур заключен внутри головки | Сам шнур является готовым уплотнением |
| Монтаж | Хвост может фиксироваться механическим способом | Обычно устанавливается непосредственно в канал, паз или стык |
| Зона сжатия | Определяется профилем уплотнителя | Определяется поперечным сечением шнура |
| Типичное применение | Двери, панели доступа и съемные крышки | Пазы, канавки, дверцы печей, фланцы и общие соединения |
Если в оригинальном оборудовании используется плоский тканевый хвост, прикрепленный к скругленному уплотнительному валику, его обычно следует классифицировать как уплотнение типа «головастик», а не как обычный уплотнительный шнур.
В уплотнении типа «головастик» с сердечником из стекловолоконного шнура используется стекловолоконный шнур внутри уплотнительного валика.
Такая конструкция обеспечивает неметаллическую внутреннюю структуру с полезной гибкостью и сжимаемостью. Точное поведение зависит от диаметра шнура, конструкции волокон, плотности и способа обшивки сердечника внешней оболочкой.
Сердечник из стекловолоконного шнура может рассматриваться в случаях, когда от прокладки требуется:
BSTFLEX уже использует сердечник из стекловолоконного шнура в PTFE Coated Fiberglass Cover Fiberglass Core Tadpole Gasket . В этой конструкции шнур образует внутренний валик, в то время как стекловолокно с покрытием из PTFE формирует открытую рабочую поверхность.
Эти термины не следует автоматически считать идентичными.
Стекловолоконный сердечник описывает семейство материалов, но может не говорить покупаю, как устроена внутренняя структура. Сердечник из стекловолоконного шнура конкретно указывает на то, что валик имеет конструкцию в виде шнура.
При ремонтных работах задайте вопросы:
Эти детали могут влиять на усилие закрывания и поведение при сжатии, даже если два готовых валика имеют схожие внешние размеры.
Уплотнение «головастик» с сердечником из кремнеземного шнура использует шнур на основе кремнезема внутри валика.
Этот тип сердечника может рассматриваться для применений, требующих волоконной конструкции с более высокой температурой, чем обычное стекловолокно, при условии, что полная оболочка уплотнения, прошивка и другие компоненты также подходят для рабочей среды.
Кремнеземный шнур может сочетаться с подходящей высокотемпературной оболочкой в зависимости от требуемых термических и механических условий.
При спецификации этого типа уплотнения не предполагайте, что кремнеземный сердечник автоматически делает все уплотнение пригодным для максимальной заявленной температуры сырого кремнеземного волокна. Конечная сборка должна оцениваться как система.
Уплотнение «головастик» с сердечником из керамического шнураиспользует высокотемпературный жгут из керамического волокна внутри уплотнителя.
Его можно рассматривать для сложных условий эксплуатации в печах, обжиговых печах и установках для термообработки, где сама сердцевина должна быть изготовлена из высокотемпературного волокнистого материала.
Важные характеристики включают:
Не описывайте каждый сердечник из керамического волокна как сердечник из керамического шнура, если внутренний компонент на самом деле не изготовлен в форме шнура.

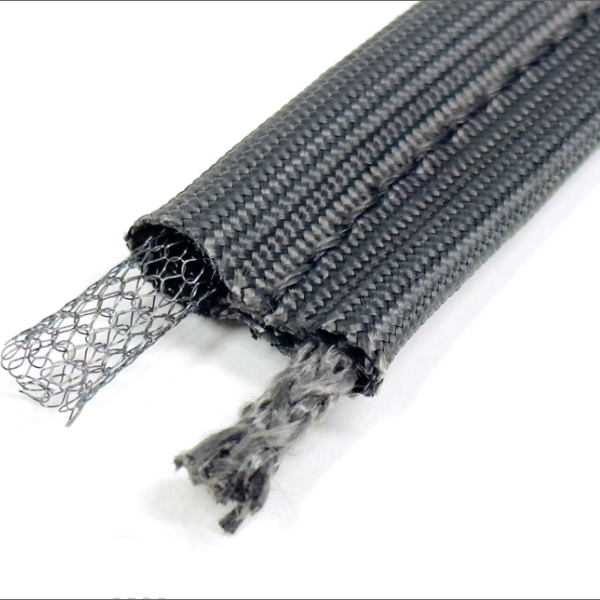

Конструкции с органическим сердечником и сердечником из металлической сетки предназначены для различных механических требований.
| Характеристика | Канат Cруда | Сердечник из металлической сетки |
|---|---|---|
| Внутренний материал | Стекловолокно, кремнезем, керамический или другой текстильный шнур | Сетка из нержавеющей стали или Inconel |
| Содержание металла | Обычно неметаллическое, если канат не армирован | Металлический |
| Сжатие | Сильно зависит от плотности и конструкции троса | Зависит от плотности сетки, размера проволоки и геометрии сердечника |
| Механическая поддержка | Обеспечивается волокнистым канатом | Обеспечивается структурой металлической сетки |
| Причина выбора | Гибкая конструкция лампы на волоконной основе | Металлическое армирование и специфическая для конкретного применения устойчивость |
BSTFLEX также производит уплотнения типа «головастик» с сердечником из нержавеющей стали и прокладки типа «головастик» с полым сердечником из нержавеющей сталидля применений, где предпочтительнее металлический сердечник.
Само по себе название материала не определяет поведение уплотнителя с сердечником из шнура.
Шнур рыхлой конструкции может деформироваться иначе, чем плотный плетеный шнур того же номинального диаметра. Окружающая текстильная оплетка также влияет на готовый уплотнитель, поскольку она ограничивает расширение и контролирует итоговый профиль.
Для OEM-приложений важными переменными могут быть:
Если усилие сжатия имеет критическое значение, оценивайте готовую прокладку, а не полагайтесь только на спецификацию внутреннего шнура.
Диаметр шнура не обязательно совпадает с конечным внешним диаметром утолщенной части прокладки типа «головастик».
Внешняя оплетка, складки, швы и метод изготовления — все это влияет на конечные размеры прокладки.
Поэтому полная спецификация размеров должна включать:
| Размер | Чтоуказывать |
|---|---|
| Диаметр сердечника | Номинальный диаметр шнура внутри утолщенной части, если он известен |
| Высота утолщенной части | Свободная внешняя высота в направлении сжатия |
| Ширина лампа | Свободная внешняя ширина по выступающей части |
| Ширина хвоста | Монтажная ширина, измеренная от заданных точек отсчета |
| Толщина хвостика | Готовая толщина текстиля в оставленном сечении |
| Общая ширина | Общая ширина в поперечном сечении готовой прокладки |
| Готовая длина | Требуемая длина реза или готовый периметр |
Это различие особенно важно при замене существующего уплотнения.
Например, шнур может находиться внутри нескольких слоев ткани, из-за чего готовый внешний выступ становится больше номинального диаметра шнура. Изношенный выступ также может казаться меньше после длительного сжатия.
При подготовке запроса коммерческого предложения (RFQ) на замену укажите, относится ли размер к:
Не используйте эти размеры взаимозаменяемо.
Использованную прокладку следует рассматривать как ориентир, а не как точное представление исходного нового профиля.
Перед выбором замены зафиксируйте:
Если старый веревочный сердечник подвергся остаточной деформации сжатия, подбор по его текущему размеру может привести к выбору прокладки меньшего размера, чем требуется.
Белый или серовато-белый текстильный сердечник может быть изготовлен из стекловолокна, кремнезема, керамического волокна или другого материала. Одного визуального осмотра недостаточно для подтверждения состава волокон или термостойкости.
Используйте исходную техническую спецификацию, если она доступна. Если исходная конструкция неизвестна, укажите условия эксплуатации и отметьте материал как неизвестный, вместо того чтобы присваивать предполагаемую спецификацию.
Флажковые уплотнительные прокладки с веревочным сердечником эффективны для дверей промышленных печей, где гибкая головка должна обеспечивать контакт по всему периметру, пока хвостик остается механически закрепленным.
Типичные факторы для учета включают:
Сердечник из стекловолоконного шнура может быть практичным вариантом, если температурные и механические условия подходят для конструкции на волокнистой основе.
Для печей и обжиговых печей фактическую температуру в месте установки прокладки следует определить перед выбором шнура из стекловолокна, кремнезема или керамики.
Материал сердцевины, рассчитанный на более высокую температуру, не автоматически решает проблемы, вызванные:
Оболочку, сердцевину, прошивку и систему крепления следует рассматривать в комплексе.
В инспекционных люках и смотровых панелях котлов также могут использоваться уплотнения типа «глазок с хвостиком», если конструкция оборудования требует сжимаемой периметральной прокладки с механически закрепленным хвостиком.
Для такого применения укажите в запросе коммерческого предложения рабочую температуру, условия давления, геометрию двери и любые требования к герметичности.
Текстильную прокладку «головастик» не следует автоматически называть герметичной по давлению или газу без соответствующей проверки системы.
Сердечник из веревки может быть предпочтителен, когда конструкция требует гибкой внутренней структуры на текстильной основе без металлической сетки.
Полый металлический сердечник может оказаться более подходящим там, где требуются металлическая структура с открытым центром и иные характеристики восстановления.
Решение должно основываться на фактических требованиях к сжатию и усилию закрывания, а не на предположении, что какая-то одна конструкция универсально мягче или лучше.
Для проектов OEM и проектов по замене BSTFLEX может оценить различные комбинации следующих элементов:
Индивидуальное производство может начаться с чертежа поперечного сечения, спецификации размеров или существующего образца.
Чтобы ознакомиться с более широкими возможностями для OEM-разработчиков, посетите страницу Производитель термоизоляционных лент с сердечником BSTFLEX на заказ .
| Пункт запроса коммерческого предложения | Необходимая информация |
|---|---|
| Оборудование | Промышленная печь, нагревательная печь, обжиговая печь, котел, воздуховод, заслонка или другое применение |
| Покрытие | Стекловолокно, кремнезем, керамика, стекловолокно с покрытием или неизвестно |
| Сердечник шнура | Стекловолокно, кремнезем, керамика или неизвестно |
| Конструкция сердечника | Плетеный, крученый, вязаный или неизвестно |
| Диаметр сердцевины | Номинальный диаметр троса, если известен |
| Размер утолщения | Готовая высота и ширина утолщения |
| Хвостик | Ширина, толщина и схема крепления |
| Зазор | Закрытый уплотнительный зазор и отклонения по периметру |
| Температура | Постоянная и максимальная температура в месте расположения прокладки |
| Длина | Длина резки или размеры готового периметра |
| Количество | Количество для прототипов и серийного производства |
| Ссылка | Чертеж, фотографии или существующий образец уплотнения |
Этот термин обычно относится к уплотнению типа «головастик», в котором внутри сжимаемого валиков используется сердечник шнуровой формы. Готовое уплотнение по-прежнему включает текстильную оболочку и монтажный хвостик, поэтому оно отличается от обычного свободного уплотнительного шнура.
В зависимости от требуемой конструкции сердечники из шнура могут изготавливаться из стекловолокна, кремнеземного или керамического волокна. Правильный материал зависит от рабочей температуры, требований к сжатию и общей конструкции уплотнения.
Не обязательно. Стекловолокно может относиться к внешней оболочке, внутреннему сердечнику или к тому и другому. В запросе коммерческого предложения следует указывать оболочку и сердечник раздельно.
Сердечник из металлической сетки может использоваться в некоторых конструкциях, но его не следует автоматически рассматривать как прямую замену. Эти две конструкции могут иметь разные характеристики сжатия, восстановления и механические свойства.
Запишите высоту и ширину готового валика, размеры хвостика, общую ширину профиля и размер установленного зазора. Если диаметр шнура известен, запишите его отдельно от диаметра готового валика.
Да. Материал шнура, размеры валика, ширина хвостика, конструкция оболочки и готовая длина могут быть оценены на основе чертежей, образцов и требований к применению.
BSTFLEX производит на заказ уплотнения типа «головастик» со шнуровым сердечником, уплотнения типа «головастик» и высокотемпературные профили уплотнений для промышленного оборудования.
Для существующего применения отправьте чертеж поперечного сечения уплотнения, размеры валика и хвостика, закрытый зазор, рабочую температуру и доступную информацию об образце.
Для нового оригинального оборудования (OEM) предоставьте чертеж соединения, требуемое пространство для сжатия, предпочтения по оболочке, материал шнурового сердечника и предполагаемое количество.
