Базальтовая изоляционная лента для промышленных трубопроводов: выбор материала и крепление

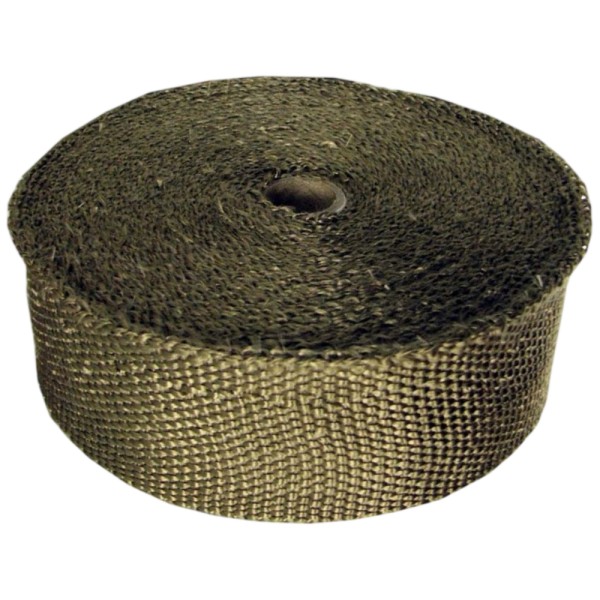

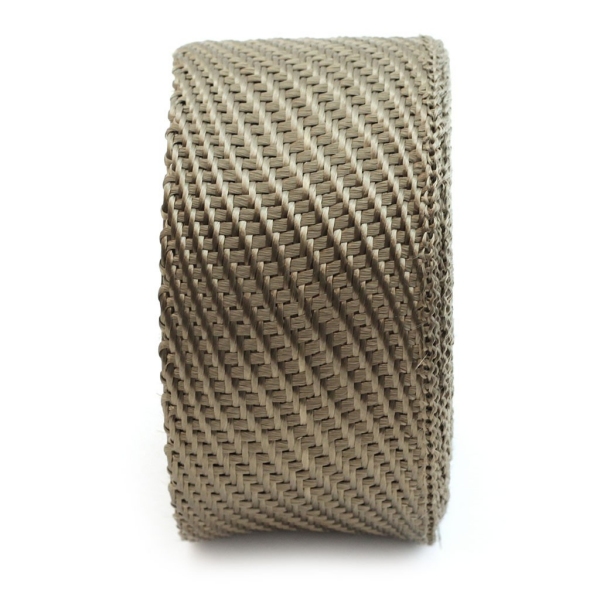

Базальтовая изоляционная лента — это узкая тканая текстильная лента, изготовленная из пряжи из базальтового волокна и используемая для локальной теплоизоляционной обмотки, изоляции труб и оборудования. Для промышленных трубопроводов материал следует выбирать с учетом фактической температуры на ленте, требуемой площади покрытия, механического контакта и способа фиксации. Базальтовую ленту не следует выбирать только потому, что волокно имеет более высокую заявленную температуру применения, чем другой текстиль.

BSTFLEX Высокотемпературная базальтовая лента поставляется в виде тканой промышленной изоляционной ленты различной ширины. В этом руководстве объясняется, что производитель оригинального оборудования (OEM), подрядчик по обслуживанию или покупатель изоляции должны определить перед использованием базальтовой ленты на горячих трубах и оборудовании.

Начните с трубы и режима изоляции

Сначала определите, какие функции должна выполнять лента. Узкая тканая полоса может использоваться в качестве локальной изоляции, внешнего оберточного слоя, удерживающего текстильного элемента в готовом теплоизоляционном узле или защитного слоя вокруг отдельных горячих участков. Это разные задачи.

Если для проекта установлен конкретный предел теплопотерь или максимальная температура наружной поверхности, необходимо оценить всю изоляционную систему в целом. Диаметр трубы, температура рабочей среды, толщина изоляции, движение воздуха, излучательная способность, внешнее покрытие и качество монтажа — все это может повлиять на результат. Рабочая температура самого базальтового волокна не позволяет однозначно определить итоговую температуру поверхности.

При ремонте или модернизации определите, что было установлено ранее. Не предполагайте, что темная тканая полоса — это базальт. По возможности подтвердите ранее использовавшийся материал, ширину, толщину и способ фиксации.

Когда следует рассматривать базальтовую ленту?

Базальтовую ленту можно рассматривать в случаях, когда для промышленной теплоизоляционной обмотки требуется полоса из тканого минерального волокна, а выбранная конструкция соответствует температурному режиму и условиям эксплуатации. Типичные промышленные применения включают:

• изоляцию горячих труб;
• обмотку паропроводов и технологических линий;
• обслуживание котлов и печей;
• элементы изоляции промышленных нагревателей;
• обслуживание турбин и энергетического оборудования;
• высокотемпературные прокладки или уплотнительные компоненты, где указано использование тканой полосы;
• готовые изоляционные узлы и компоненты компенсаторов, в которых базальт является разрешенным материалом.

Эти области применения не означают, что одна конструкция ленты подходит для любой трубы, прокладки или компенсатора. Указывайте фактические условия воздействия, механические нагрузки и критерии приемки.

Базальт против стекловолокна: не сравнивайте только максимальную температуру

Для промышленных покупателей полезным является сравнение конкретных готовых конструкций лент. Базальтовые и стекловолоконные ленты могут отличаться по химическому составу волокна, структуре пряжи, устойчивости к истиранию, гибкости, доступным размерам и пределам применения.

BSTFLEX также поставляет тканую изоляционную ленту из стекловолокна. Если оба материала технически подходят, сравнивайте их на основе требований к монтажу, а не предполагайте, что материал с более высокой заявленной температурой автоматически является лучшей покупкой.

Если проверенная конструкция из стекловолокна уже соответствует рабочим условиям, переход на базальт может увеличить расходы без решения реальной проблемы. Если стекловолокно не соответствует требуемым термическим или механическим нагрузкам, зафиксируйте это требование и оцените базальт относительно него.

Используйте рабочую температуру готовой ленты, а не температуру плавления

В текущей информации о продукте p118 от BSTFLEX отдельно указано значение рабочей температуры для базальтовой ленты и отдельно — более высокое значение температуры плавления. Эти понятия не взаимозаменяемы.

Температура плавления описывает фазовый переход материала; она не является рекомендуемой температурой длительной эксплуатации для тканого изделия. Допустимый предел применения может определяться прочностью волокна, конструкцией пряжи, поверхностной обработкой, механической нагрузкой и условиями монтажа.

Для покупки запросите постоянную рабочую температуру и любые кратковременные предельные температуры воздействия для конкретной конструкции ленты. Если трубопровод подвергается пусковым пиковым нагрузкам или thermal cycling, укажите пиковую температуру, продолжительность и частоту отдельно.

Не публикуйте и не указывайте более высокую температуру непрерывного применения только потому, что другое базальтовое изделие, ткань или конкурент используют более высокий показатель.

Выберите ширину ленты вокруг геометрии трубы

Более широкая лента закрывает большую площадь за один оборот, но это не значит, что её автоматически легче установить. На ровной, доступной трубе более широкая полоса может уменьшить количество витков. На трубах малого диаметра, отводах, тройниках и кронштейнах лента меньшей ширины может ложиться ровнее.

Измерьте наружный диаметр по фактической поверхности обмотки. Если базальтовая лента наносится поверх другого изоляционного слоя, используйте наружный диаметр этого слоя, а не номинальный диаметр трубы.

Зафиксируйте препятствия перед заказом:

• опоры и хомуты трубопроводов;
• клапаны и фланцы;
• штуцеры приборов;
• сварные швы, требующие доступа для контроля;
• ответвления трубопровода;
• заводские таблички или маркировка, которые должны оставаться видимыми.

В местах, где ожидается частое техническое обслуживание, определите начальную и конечную точки, чтобы ленту можно было снять, не нарушая работу крупной системы изоляции.

Определите нахлест как требование к монтажу

Нахлест влияет на площадь покрытия, расход материала и локальную толщину. Не оставляйте это на усмотрение каждого монтажника, если только регламент проекта не допускает подобных отклонений.

Указывайте нахлест в процентах от ширины ленты или в виде шага намотки за один оборот. Используйте один и тот же метод на чертежах, в рабочих инструкциях и при расчете количества материалов.

На изгибах и переходах видимый нахлест может отличаться от номинального значения на прямом участке трубы. Проведите испытания на наиболее сложной геометрии перед расчетом объемов для крупного производства. Складки и большие локальные нахлесты могут создавать неравномерное утолщение и мешать смежным деталям.

Нанесение дополнительных слоев увеличивает толщину материала, но не повышает утвержденный предел рабочей температуры конструкции из базальтового волокна.

Механическое крепление должно соответствовать условиям эксплуатации трубы

Тканая базальтовая лента без пропитки не обладает адгезионными свойствами, если только не заказана специальная конструкция с клейким слоем. Поэтому долговременная фиксация зависит от утвержденного метода обмотки и крепления.

В зависимости от конструкции оборудования, для фиксации могут использоваться подходящие проволочные фиксаторы, хомуты, стяжки или другие механические приспособления, допущенные для применения при данной рабочей температуре и в данных условиях окружающей среды. Крепление должно удерживать обмотку, не разрезая текстильный материал и не повреждая покрытие трубы, кабель, шланг или расположенную под ней изоляцию.

Учитывайте тепловое расширение и вибрацию. Крепление, которое надежно держится на холодной неподвижной трубе, может повести себя иначе после многократных циклов нагрева и охлаждения или при вибрации подключенного оборудования.

Не используйте ленту или ее крепежные элементы в качестве несущей конструкции для трубопровода. Удержание изоляции и поддержка труб — это разные функции.

Уделите внимание опорам, отводам и точкам окончания

Прямой участок трубы, как правило, является самой простой частью изоляционных работ. Опоры, отводы и концевые точки с большей вероятностью могут привести к неравномерному покрытию или локальному износу.

Опоры труб

Проверьте, будет ли лента соприкасаться с башмаком, хомутом или краем опоры. Многократное движение может повредить любой тканый материал. Если трения нельзя избежать, при монтаже может потребоваться отдельный элемент для защиты от износа.

Отводы

Используйте ширину и угол намотки, которые позволяют материалу повторять радиус без сильного залома. Пробный монтаж надежнее, чем предположение, что нахлест, использованный на прямом участке, автоматически подойдет для крутого изгиба.

Концы и переходы

Укажите, как фиксируется последний виток. Не оставляйте свободный край вблизи движущегося оборудования или точки осмотра. Если базальтовая обмотка стыкуется с другой изоляционной системой, определите конструкцию перехода, а не полагайтесь на импровизированный нахлест.

Проверьте химическую стойкость с использованием реального технологического продукта

Базальт часто описывается как химически стойкий материал, но общего утверждения недостаточно для промышленной спецификации. Совместимость зависит от конкретного химического вещества, концентрации, температуры и продолжительности воздействия.

Если лента может контактировать с технологическими химикатами, маслами, чистящими жидкостями или конденсатом, укажите их названия и условия эксплуатации. Запросите информацию о совместимости для конкретной базальтовой конструкции. Не распространяйте общую характеристику материала на универсальную стойкость к кислотам, щелочам или растворителям.

Также учтите, что происходит после загрязнения. Текстильный материал может оставаться целым, поглощая или удерживая технологическую жидкость. Требования к техническому обслуживанию, очистке и замене должны отражать реальные условия на предприятии.

Не используйте базальтовую ленту для ремонта напорных трубопроводов

Лента для теплоизоляции не является ремонтным изделием, удерживающим давление. Ее нельзя использовать для маскировки протекающей трубы, треснувшего сварного шва или поврежденной границы, находящейся под давлением.

Если на линии имеется механический дефект, следуйте утвержденной на предприятии процедуре осмотра и ремонта. Базальтовая лента может рассматриваться только для выполнения своих функций изоляции или защиты после того, как система, содержащая давление, будет признана безопасной.

Согласуйте ленту на репрезентативном участке трубы

Перед повторной закупкой установите предлагаемую базальтовую ленту на репрезентативном участке, используя предполагаемую ширину, нахлест, количество проходов и метод фиксации.

Запишите:

• номер детали и конструкцию ленты;
• ширину и номинальную толщину;
• наружный диаметр трубы или изоляции;
• нахлест;
• количество проходов обмотки;
• крепежный материал и расстояние;
• рабочую и пиковую температуру;
• любое воздействие химикатов или влаги;
• результат осмотра после согласованного рабочего цикла.

Осмотрите обмотку на предмет смещения, оголенной трубы, поврежденных кромок, ослабленного крепежа и износа в точках контакта. Если теплотехнические характеристики являются требованием приемки, измеряйте требуемую температуру или результат теплопотерь, а не утверждайте систему только по внешнему виду.

Что промышленный покупатель должен указать в RFQ?

Закупка базальтовой изоляционной ленты для промышленных трубопроводов

На текущей странице продукта BSTFLEX p118 представлена тканая базальтовая лента шириной от 25 мм до 200 мм, стандартной толщиной 1,5 мм и в рулонах по 30 м. Специальные варианты ширины, толщины, длины и упаковки могут быть рассмотрены по запросу. Подтвердите текущие производственные спецификации и применимые технические данные перед окончательным утверждением.

BSTFLEX поставляет высокотемпературную базальтовую ленту для промышленной теплоизоляции и обмотки. Отправьте размеры трубы, рабочую температуру, требуемый размер ленты, способ фиксации и количество для подбора продукции и расчета стоимости.
